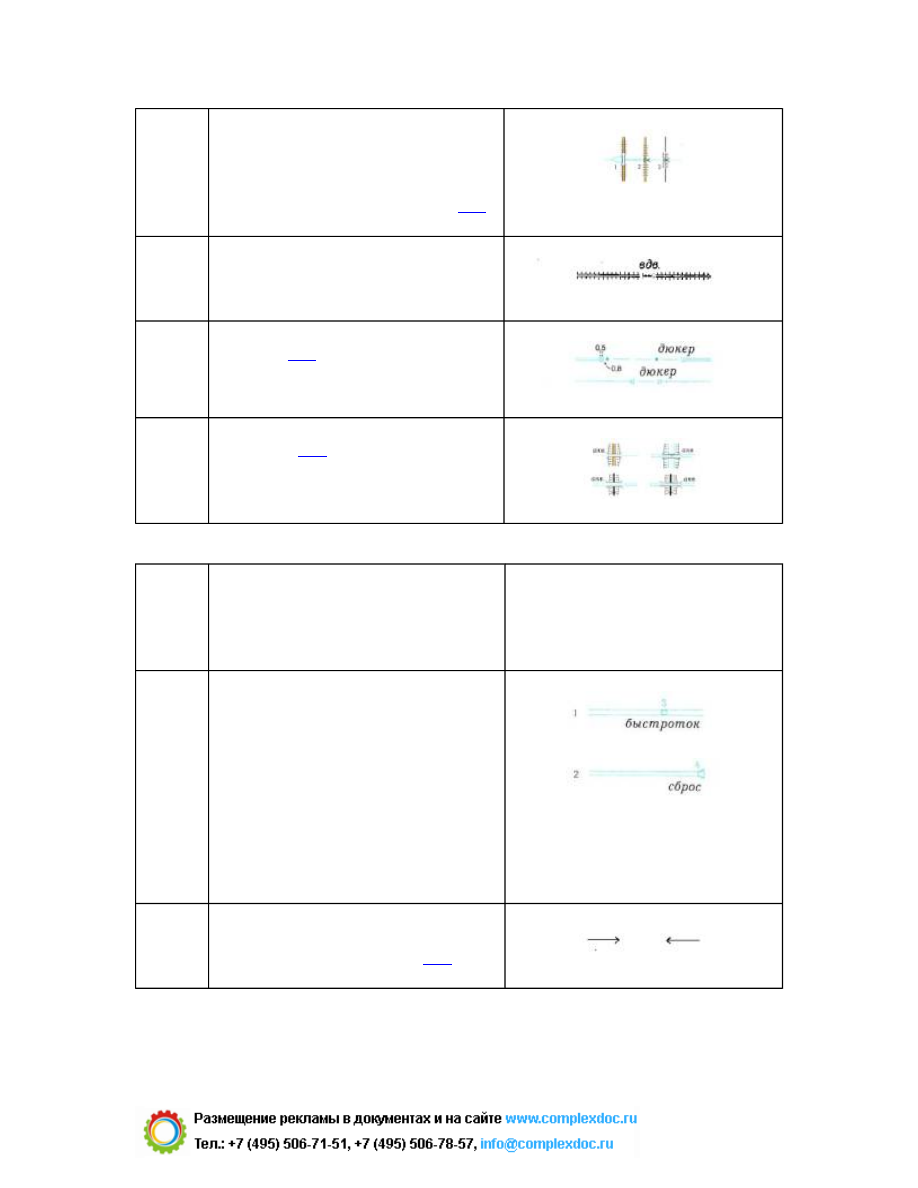

200
Водораспределительные
устройства (регуляторы и др.),
совмещенные с автодорожными
мостами (1 и 3) и трубами (2) [
]
201
Водовыпуски на дамбах и валиках
лиманного орошения
202
Дюкеры [
]
203
Таблица № 27
№№
условн.
знаков
НАЗВАНИЯ УСЛОВНЫХ
ЗНАКОВ
204
Водосливы (сопрягающие
сооружения):
1) быстротоки и ступенчатые
перепады (3-высота перепада воды
в м)
2) сбросы консольные (4-высота
сброса воды в м)
205
Ручьи, каналы или канавы,
проходящие через трубы [
База нормативной документации: www.complexdoc.ru
41

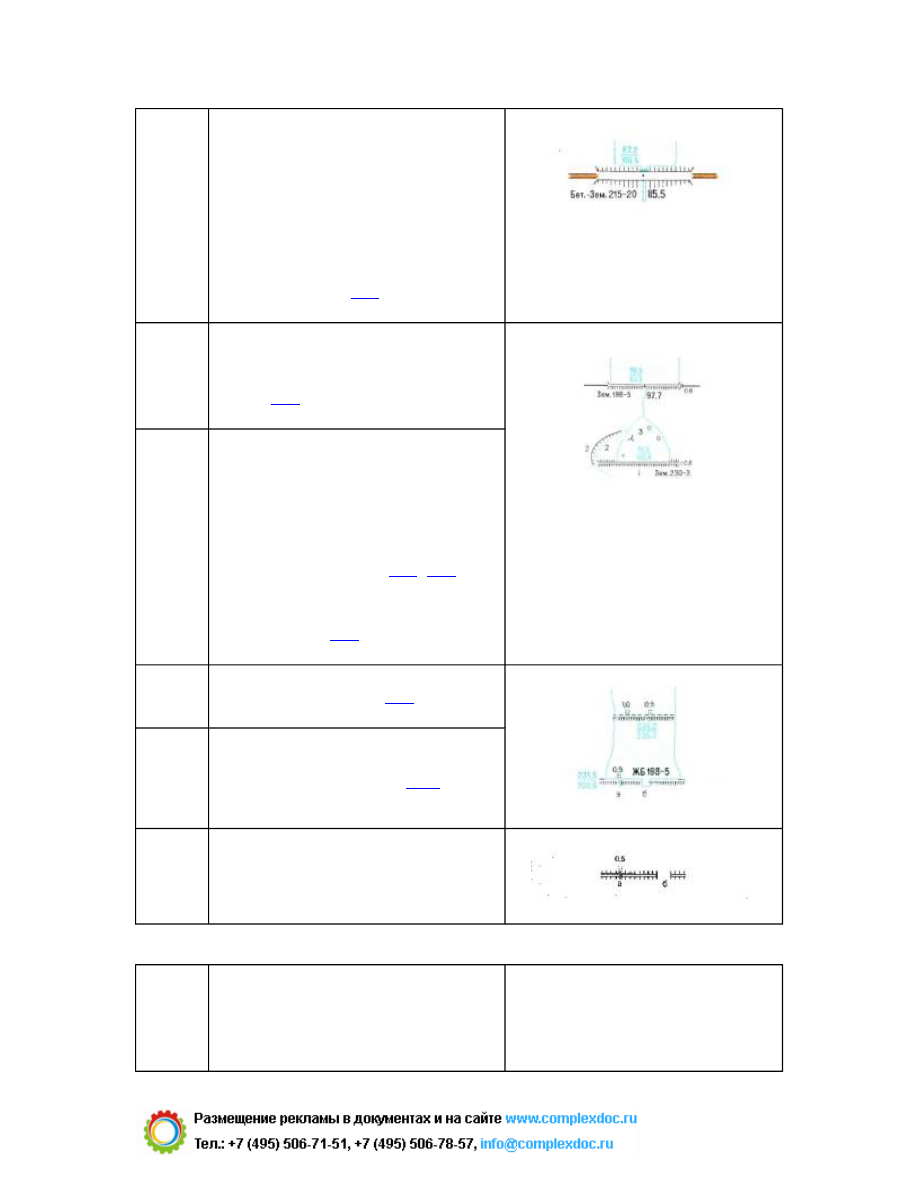

206
*
Плотины проезжие, ширина
которых выражается в масштабе
карты (215-длина,20-ширина
плотины по верху в м, Бет,- Зем.-
материал сооружения, дробью-
отметки урезов воды верхнего и
нижнего бьефов) 115,5-отметка на
гребне плотины [
]
207
*
Плотины проезжие, ширина
которых не выражается в масштабе
карты [
208
*
1. Плотины непроезжие
(230-длина. 3-ширина плотины по
верху в м, Зем.-материал
сооружения, дробью- отметка уреза
воды и высотная отметка у
Основания плотины) [
,
Резервные обводные канавы 3.
Затопленные участки леса, деревья
и кустарники [
]-
209
210
Плотины с воротами для
пропуска плотов [
] а б
211
Плотины прорванные а б
Таблица № 28
№№
условн.
знаков
НАЗВАНИЯ УСЛОВНЫХ
ЗНАКОВ
База нормативной документации: www.complexdoc.ru
42

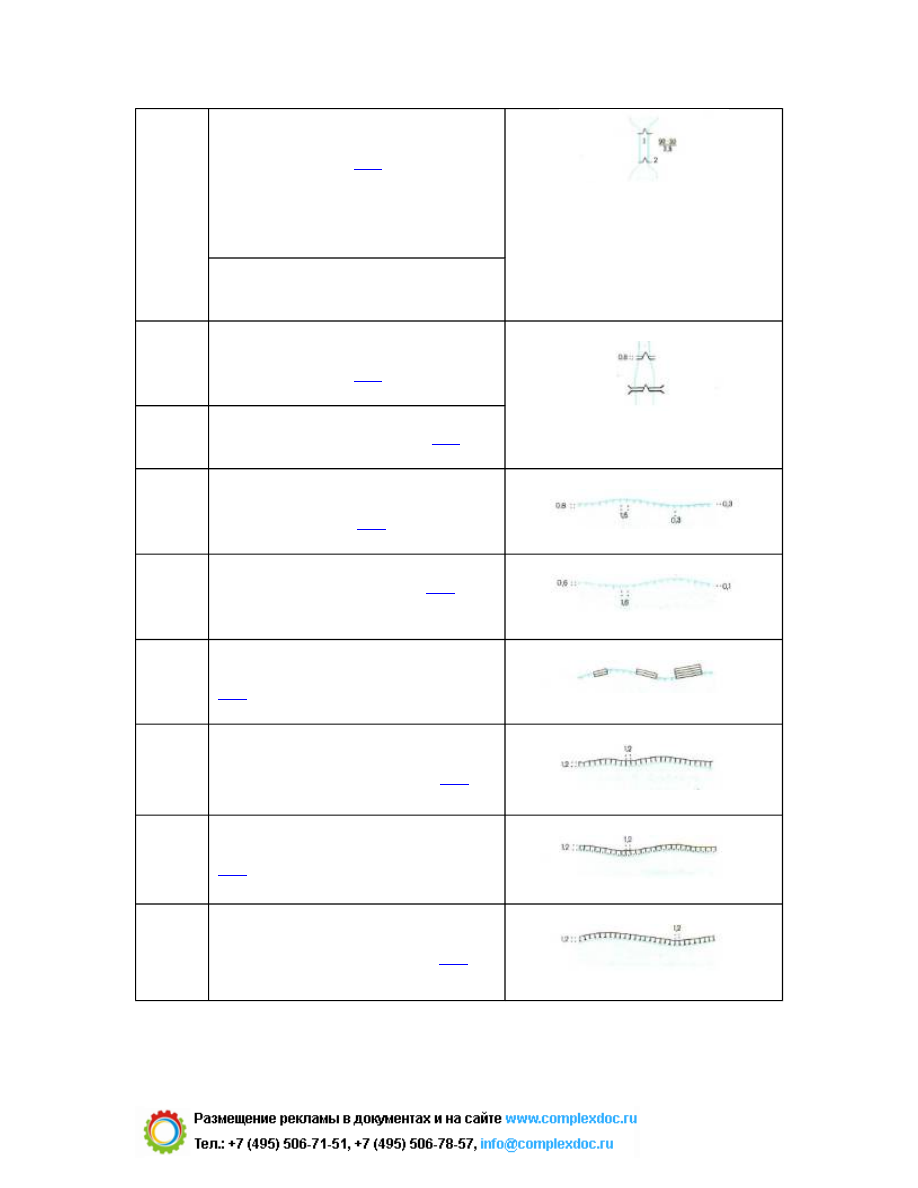

Шлюзы, выражающиеся в
масштабе карты [
] 1. Камеры
(90-длина камеры, 30-ширина
ворот, 3,5-глубина на пороге ворот
в м)
212
2. Ворота (затворы) шлюзов
213
Шлюзы, не выражающиеся в
масштабе карты [
]
214
Ворота шлюзов с мостами [
]
215
Набережные каменные, бетонные и
железобетонные [
216
Набережные деревянные [
217
Спуски и лестницы на набережных
[
218
Берега со спланированными,
неукрепленными откосами [
219
Берега с укрепленными откосами
[
220
Берега с укрепленными откосами и
бермой шириной более 1 м [
База нормативной документации: www.complexdoc.ru
43

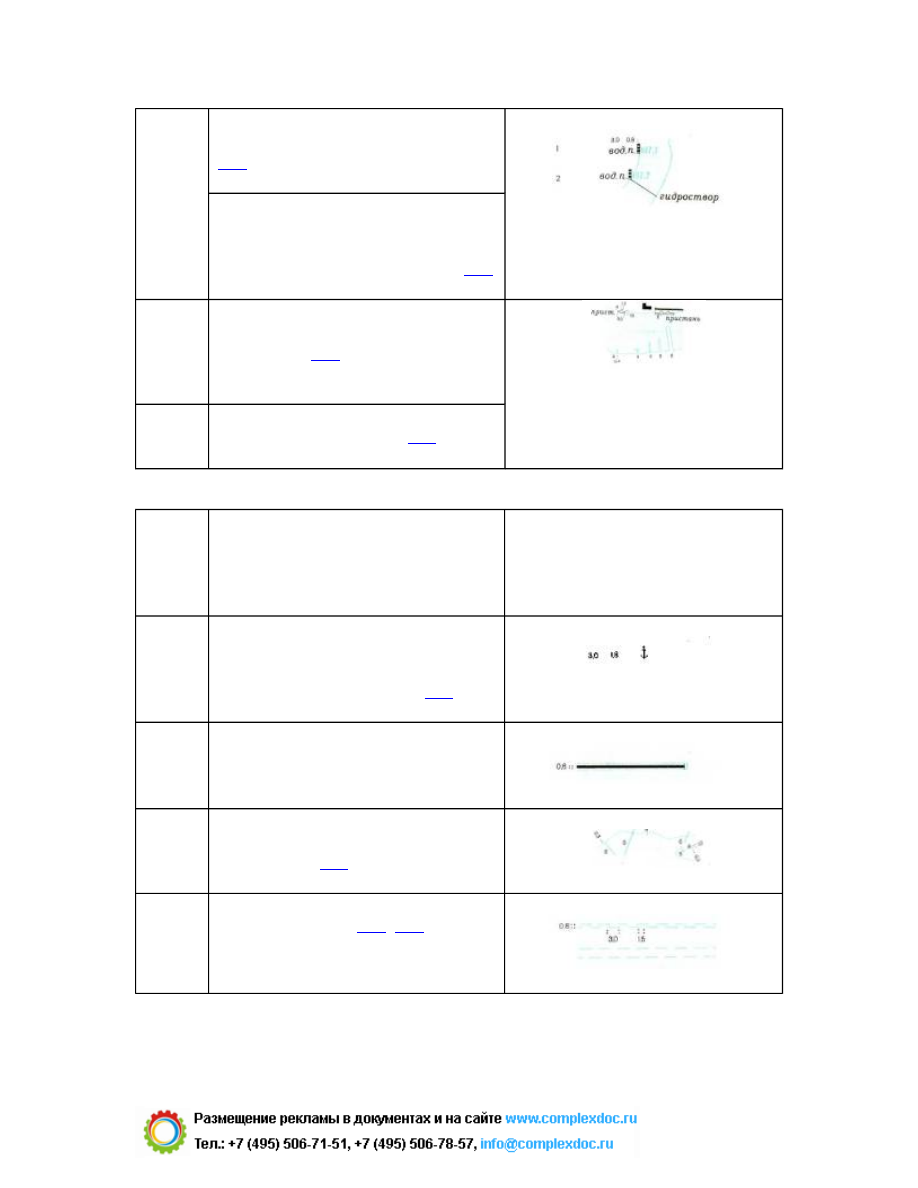

1. Водомерные посты и футштоки
[
221
2. Водомерные посты с
оборудованными
гидрометрическими створами [
а
222
Пристани с оборудованными
причалами [
136
]
б
223
Молы, причалы, пирсы [
]
а
б
Таблица № 29
№№
условн.
знаков
НАЗВАНИЯ УСЛОВНЫХ
ЗНАКОВ
224
Якорные стоянки, остановочные
пункты и пристани без
оборудованных причалов [
]
225
Железные дороги по молу
226
Волноломы, траверсы, буны и т.п.
сооружения [
]
227
Морские каналы [
База нормативной документации: www.complexdoc.ru
44

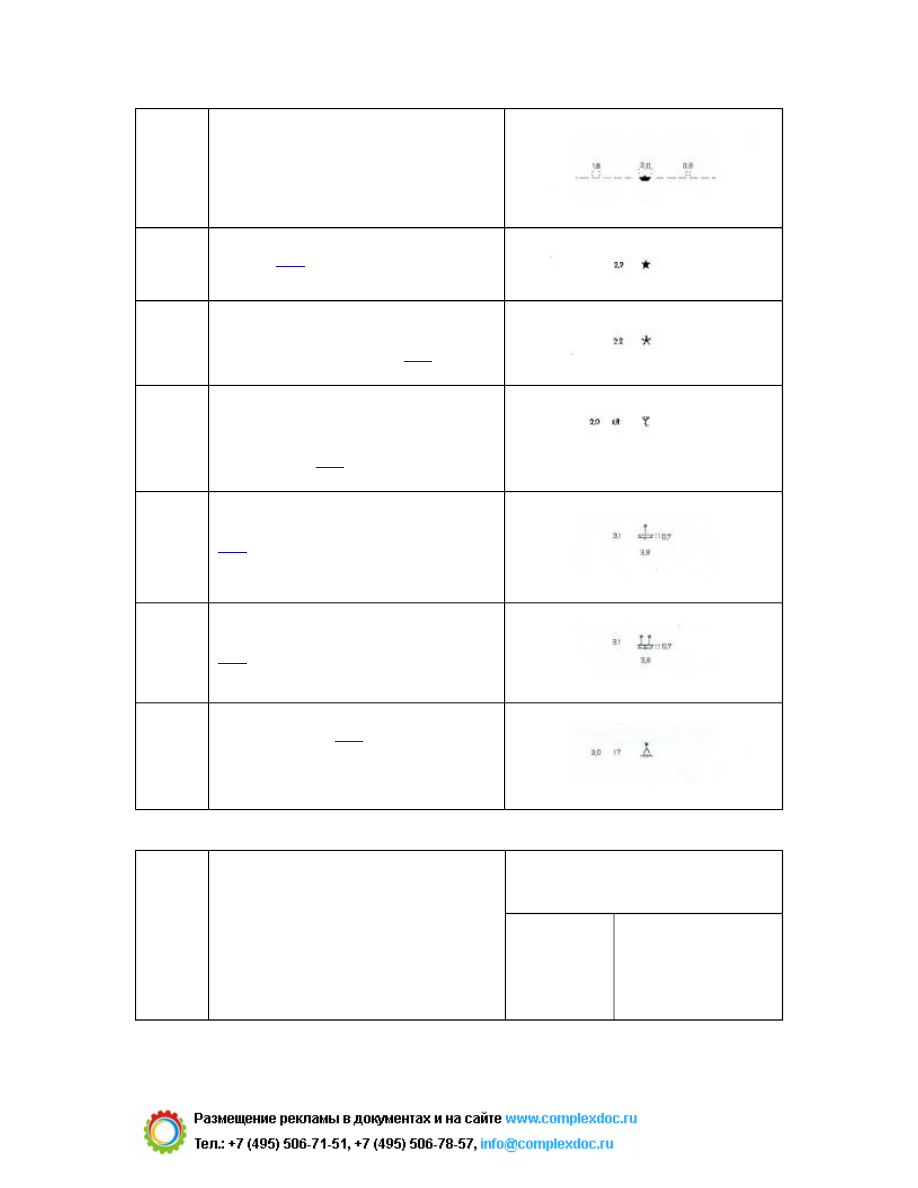

228
Железнодорожные паромы
229
Маяки [
230
Огни (светящие береговые
навигационные знаки) [
]
231
Постоянные знаки береговой
сигнализации, имеющие значение
ориентиров [
]
232
Плавучие маяки с одним огнем
[
233
Плавучие маяки с двумя огнями
[
234
Светящие буи [
]
Таблица № 30
№№
условн.
знаков
НАЗВАНИЯ УСЛОВНЫХ
ЗНАКОВ
на
съемочном
оригинале
на красочном
оттиске
База нормативной документации: www.complexdoc.ru
45
