МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

УО «Барановичский государственный университет»

Факультет педагогики и психологии

Кафедра естественнонаучных дисциплин

ОТЧЕТ

о прохождении учебной (топографической) практики

Бордюк Я.В., Игнатенко Е.С., Кинчак А.Ю., Розуменко Н.Ю., Яцкевич Д.А.

студентов 1 курса группы ГЭ-11

специальности геоэкология

Место прохождения практики: г.Барановичи, ул.Парковая, 62; ул.Войкова, 21

Руководитель практики: преподаватель Анисимова В.С.

Отчет проверен и (не) допущен к защите:

Руководитель практики

от кафедры _Анисимова В.С.__________________

_________________________________

(дата, подпись)

Отчёт защищен с оценкой _________________________________

_________________________________

(дата, подпись)

Барановичи, 2015 г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ …………………………………………………………………….... 3

ГЛАВА 1. БУССОЛЬНАЯ СЪЕМКА ………………………………………….. 4

ГЛАВА 2. МЕНЗУЛЬНАЯ СЪЕМКА ……………………….………...……... 10

ГЛАВА 3. НИВЕЛИРОВАНИЕ …………………………………………...….. 20

ГЛАВА 4. ТЕОДОЛИТНЫЕ РАБОТЫ ………………………………………. 29

ЗАКЛЮЧЕНИЕ ……………………………………………………………...… 34

---

ВВЕДЕНИЕ

Целью учебной топографической практики являются приобретение практических навыков в геодезическом обосновании и топографической съемке местности; овладение навыками полевого тематического дешифрирования.

Задачами учебной практики являются:

• овладение приемами работы с геодезическими и топографическими приборами и инструментами;

• организация и проведение различных видов съемки;

• выполнение комплекса работ по созданию опорного съемочного обоснования, включая рекогносцировку местности, геометрическое нивелирование, прокладку тригонометрического хода и полную математическую обработку материалов всех измерений.

Место проведения практики: г. Барановичи, ул. Парковая, 62;

ул. Войкова, 21.

Методы исследований

Во время учебной топографической практики мы ознакомились и использовали полевые и камеральные методы исследований: картографический, графоаналитический, сравнительный, инструментальный, статистический, математический.

Состав бригады: Бордюк Я.В., Игнатенко Е.С., Кинчак А.Ю., Розуменко Н.Ю., Яцкевич Д.А.

---

ГЛАВА 1. БУССОЛЬНАЯ СЪЕМКА

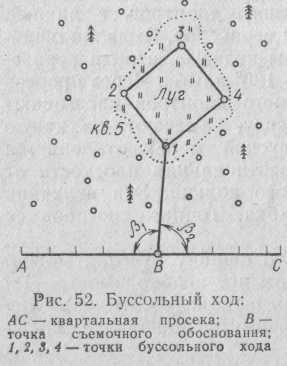

П рокладка буссольного хода. Съемку любого контура внутри квартала (рис. 52) начинают с одной из точек съемочного обоснования, например В. На ней измеряют магнитные азимуты на соседние точки (А, С, 1) и вычисляют по ним привычные углы β_ι и β₂. Землемерной лентой в прямом и обратном направлениях измеряют длину стороны В—1, а затем сторон 1—2, 2—3 и др. Относительные максимальные расхождения между результатами прямого и обратного измерений не должны превышать 1/500. Буссоль переносят в точку 1, а на точках В, 2 и 4 ставят вехи. В точке 1 измеряют азимут направления на точку В и угол между направлениями на вехи 4 и 2. Далее последовательно измеряют внутренние углы полигона на точках 2, 3 и 4. При наличии углов наклона местности более 4° их измеряют эклиметром, а при работе буссолью БГ-2 — с помощью вертикального круга. Правильность ν угловых измерений контролируют по сходимости прямого и обратного азимутов, а также по величине угловой невязки в полигоне. Отклонение обратного азимута от прямого допускается на величину не более ±30' (сверх 180°).

Угловая невязка fβв полигоне представляет собой отклонение практической суммы Σβπρ углов от ее теоретического значения ΣβT, т. е. fβ = Σβπρ—ΣβT. Практическую сумму углов замкнутого буссольного хода получают из результатов измерения внутренних углов, а теоретическую подсчитывают по известной геометрической формуле ΣβT = 180°(n—2), в которой n —число углов многоугольника. Допустимая угловая невязка — не более ± 10'√n.

Съемка подробностей местности. Ведется совместно с приложением буссольного хода способами. При промере длины сторон хода съемку ведут способом прямоугольных координат. Для определения координат снимаемых объектов применяют 30- или 50-метровые рулетки. При работе буссолями БС-2 и БШ-1 чаще всего применяют способ прямой засечки нескольких точек контура с одного базиса, представляющего собой сторону буссольного хода. Буссоль БГ-2 с нитяным дальномером выгодно применять для съемки объектов полярным способом.

При буссольной съемке ведут полевые документы — журнал и абрис. В журнале записывают данные, полученные при приложении буссольных ходов: номера точек стояния, азимуты (румбы) и горизонтальные углы, длину линий хода и углы наклона к горизонту. На абрисах схематически изображают контуры снимаемых объектов и записывают результаты линейных и угловых измерений.

Составление плана по материалам буссольной съемки

План снятого участка местности составляют непосредственно на лесоустроительном планшете или на листе кальки с последующей перекопировкой ситуации на планшет. Построение углов и линий на планшете ведут от соответствующих точек съемочного обоснования, нанесенных на планшет по координатам. Прежде чем наносить на планшет линии буссольных ходов и направлений, определенных от магнитной стрелки, магнитные азимуты переводят в дирекционные углы, используя установленную формулой зависимость между ними.

---

Если план составляют на кальке (рис. 53), предварительно проводят ряд параллельных линий, принимаемых за направление магнитного меридиана. Положение точки 1 на кальке (рис. 53, а) подбирают так, чтобы весь план расположился в пределах данного листа. Ее намечают на одной из вертикальных линий, например, в точке 0. От этого меридиана транспортиром откладывают угол, равный румбу первой линии, а от точки 0— отрезок, равный длине линии 1—2 в масштабе плана. Так получают на плане точку 2, от нее строят следующую сторону хода, получая точку 3, и т. д.

Вследствие ошибок полевых измерений и камеральных построений конечная точка 1' может не совпадать с начальной точкой (см. рис. 53, б). Это — линейная невязка fL, допустимая, если ее длина не превышает (1/30O)L, где L— периметр хода. Допустимую невязку устраняют смещением всех точек по линиям, параллельным направлению невязки 1'—1. Величины смещения (поправок) определяют графическим способом. Для этого на вспомогательной прямой I — I (рис. 53, в) в произвольном масштабе откладывают линии 1—2, 2—3, ..., n — 1. От крайней справа точки 1 строят перпендикуляр к линии 1—1 длиной 1—1';точку 1' соединяют с крайней левой точкой 1. В точках 2, 3, ..., n проводят перпендикуляры к линии I—I до пересечения с наклонной 1—1'. Длина этих перпендикуляров является поправкой в соответствующие точки. После введения поправок на плане вычерчивают сплошной линией буссольный ход.

Пользуясь абрисами, от точек и линий хода на план наносят ситуацию теми же способами, какими вели съемку контуров. Составленный в карандаше план проверяют в поле инструментально и глазомерным сличением плана с местностью. Пропущенные контуры доснимают. Проверенный в поле план вычерчивают тушью в точном соответствии с принятыми условными знаками.

Геодезическая буссоль БС-2.Отличается от буссоли БС-2 тем, что имеет сменные алидадную линейку с диоптрами и зрительную трубу с вертикальным кругом. В равнинной местности, особенно при съемке близко расположенных объектов (не далее 200 м), на них наводят диоптры. При работе в холмистой и горной местности диоптры заменяют оптической зрительной трубой, скрепленной с вертикальным кругом (рис. 48). Этот круг разбит на градусные деления и оцифрован от 0 до 50° в обе стороны от начального (нулевого) диаметpa, занимающего горизонтальное положение в тот момент, когда визирная ось трубы также горизонтальна. На сетке нитей трубы имеются дальномерные штрихи. Буссолью БГ-2 можно измерять не только магнитные азимуты (румбы) и горизонтальные углы, но также вертикальные углы и расстояния.

Для измерения угла ABC (рис. 47, б) буссоль устанавливают в точке В на легком штативе и приводят в горизонтальное положение (по уровню или при помощи магнитной стрелки, добиваясь, чтобы оба ее конца оказались в плоскости буссольного кольца). Это действие называют нивелированием прибора. Затем буссоль вращают по горизонту до тех пор, пока нулевой диаметр кольца не совпадет с направлением магнитной стрелки. Таким способом буссоль ориентируют.

---

У ориентированной буссоли диаметр 0—180° лимба лежит в плоскости магнитного меридиана, при этом деление 0° направлено на юг от центра коробки. Теперь, оставляя неподвижной коробку буссоли, поворачивают алидаду так, чтобы через диоптры был виден объект А. Точно совместив с объектом вертикальную плоскость, проходящую через прорезь глазного и нить предметного диоптров (в буссоли БГ-2 —вертикальный штрих сетки нитей), т. е. выполнив визирование на объект, берут на лимбе под глазным диоптром отсчет а. Он представляет собой магнитный азимут А'_м направления BA. Таким же образом визируют на объект С и определяют на лимбе отсчет с, являющийся магнитным азимутом А"_м направления ВС. Разность азимутов и является измеряемым углом β. Угол ABC можно измерить буссолью без ориентирования ее лимба; важно лишь, чтобы в процессе измерений он оставался неподвижным. Тогда при любом положении нулевого деления лимба угол β представляет собой разность отсчетов а и с.

Полевой журнал буссольной съемки

Время съемки________ Погода________ Место работы___________________

Исполнители_______________________________________________________

№ точек и линий	Азимут	Расстояние (п.ш.)	Расстояние (м)	Абрис
1-2	235	64	4,7
2-3	38	45	3,8
3-4	304	75	80
4-5	316	40	39
5-6	322	68	66
6-7	327	160	126
7-8	327	62	160
8-9	176	185	143,5
9-10	83	215	135,6
10-11	166	110	88
11-12	146	-	-
12-13	151	111	83,3
13-14	215	90	85
14-15	341	57	52,2
15-16	240	130	100,8
16-17	154	185	107

---
