Microsoft Excel 2010. Уровень 3. Анализ и Визуализация данных

Центр Компьютерного обучения «Специалист»

www.specialist.ru

31

Изменить цвет заливки области построения диаграммы.

Добавить подписи данных – щелкнуть правой кнопкой мыши по ряду и выбрать

Добавить

подписи данных

 [Add Data Labels].

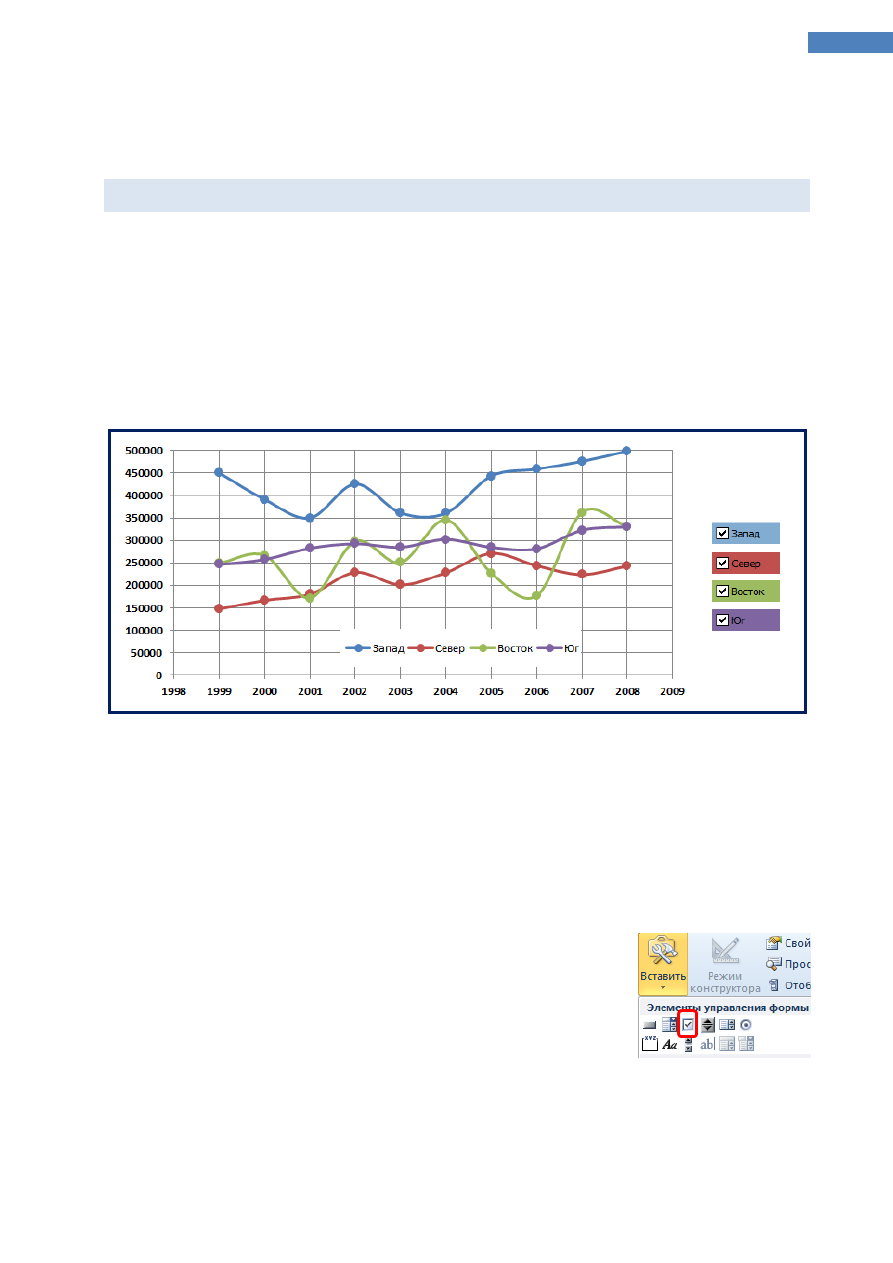

Диаграммы с пользовательскими элементами управления

Диаграмма с включением/выключением рядов данных

Чтобы не строить несколько диаграмм или постоянно не изменять исходные данные для
просмотра данных по отдельности, можно построить диаграммы с возможностью управления
рядами, т.е. при необходимости ряды включать или выключать на диаграмме.

Построение такого рода диаграмм возможно с использованием дополнительной таблицы, в
которую данные копируются или не копируются из исходной таблицы, если ряд данных включен
или выключен.

ЭТАПЫ ПОСТРОЕНИЯ ДИАГРАММЫ:

1.

ПОДГОТОВКА ИСХОДНЫХ ДАННЫХ

– обычная таблица с исходными данными, по которой

строится таблица данных для диаграммы.

Создание элементов выбора

ФЛАЖОК

.

На вкладке

Разработчик

 [Developer] раскрыть список команды

Вставить

 [Insert] и выбрать

в группе

Элементы управления формы

 [Form Controls] элемент

Флажок

 [Check Box (Form

Control)].

Щелкнуть левой кнопкой мыши на листе с диаграммой в
месте расположения элемента.

Настроить параметры элемента – щелкнуть правой кнопкой
мыши по элементу, выбрать

Формат Объекта

 [Format Control].

На вкладке

Элемент управления

 [Control] задать

Связь с

ячейкой

 [Cell link] – указать ячейку, в которую размещается

значение ЛОЖЬ или ИСТИНА.

Визуально убрать значение ИСТИНА или ЛОЖЬ в связанных ячейках – выделить ячейки,
в диалоговом окне

Формат ячеек

 [Format Cells] на вкладке

Число

 [Number], выбрать

числовой формат

(все форматы)

 [Custom], в поле

Тип

 [Type] ввести

;;;

 и нажать

ОК


background image

Microsoft Excel 2010. Уровень 3. Анализ и Визуализация данных

www.specialist.ru

   Центр Компьютерного обучения «Специалист»

32

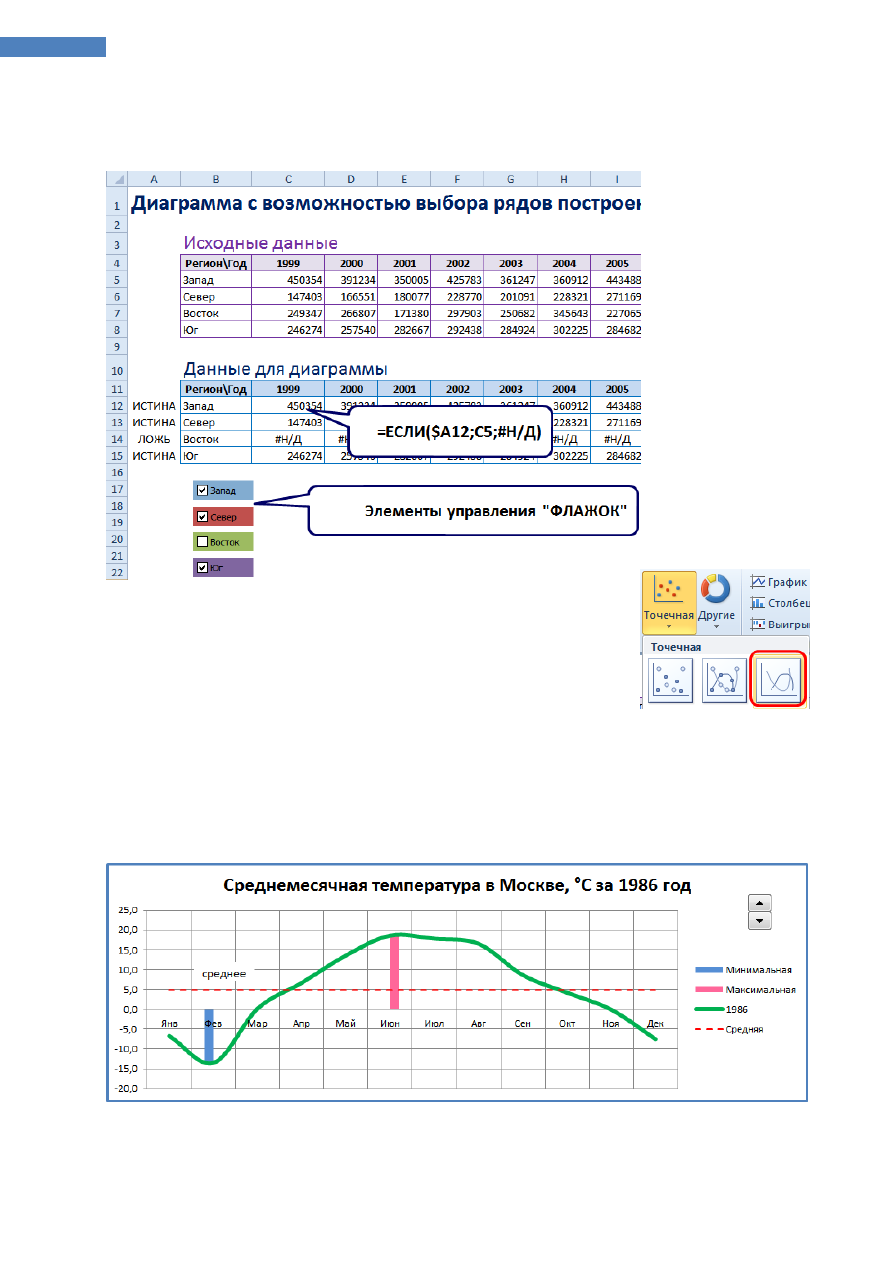

Построение таблицы данных для диаграммы – процесс копирования данных из исходной
таблицы возможен с использованием функции ЕСЛИ [IF]. Т.е. если ряд включен, то
значение в таблицу помещается, в противном случае – #Н/Д *#N/A].

2.

ПОСТРОЕНИЕ ДИАГРАММЫ

Выделить всю таблицу Данные для диаграммы.

На вкладке

Вставка

 [Insert] выбрать

График

 [Line] и тип

График

[Line].

Диаграмма с выбором значений

Часто возникают ситуации, когда необходимо просматривать данные рядов по отдельности.
Построение таких диаграмм возможно с использованием элементов управления: счетчик, список
или полоса прокрутки. Управляя элементами, в дополнительную таблицу копируются значения
нужного ряда, на основании которых происходит построение диаграммы.


background image

Microsoft Excel 2010. Уровень 3. Анализ и Визуализация данных

Центр Компьютерного обучения «Специалист»

www.specialist.ru

33

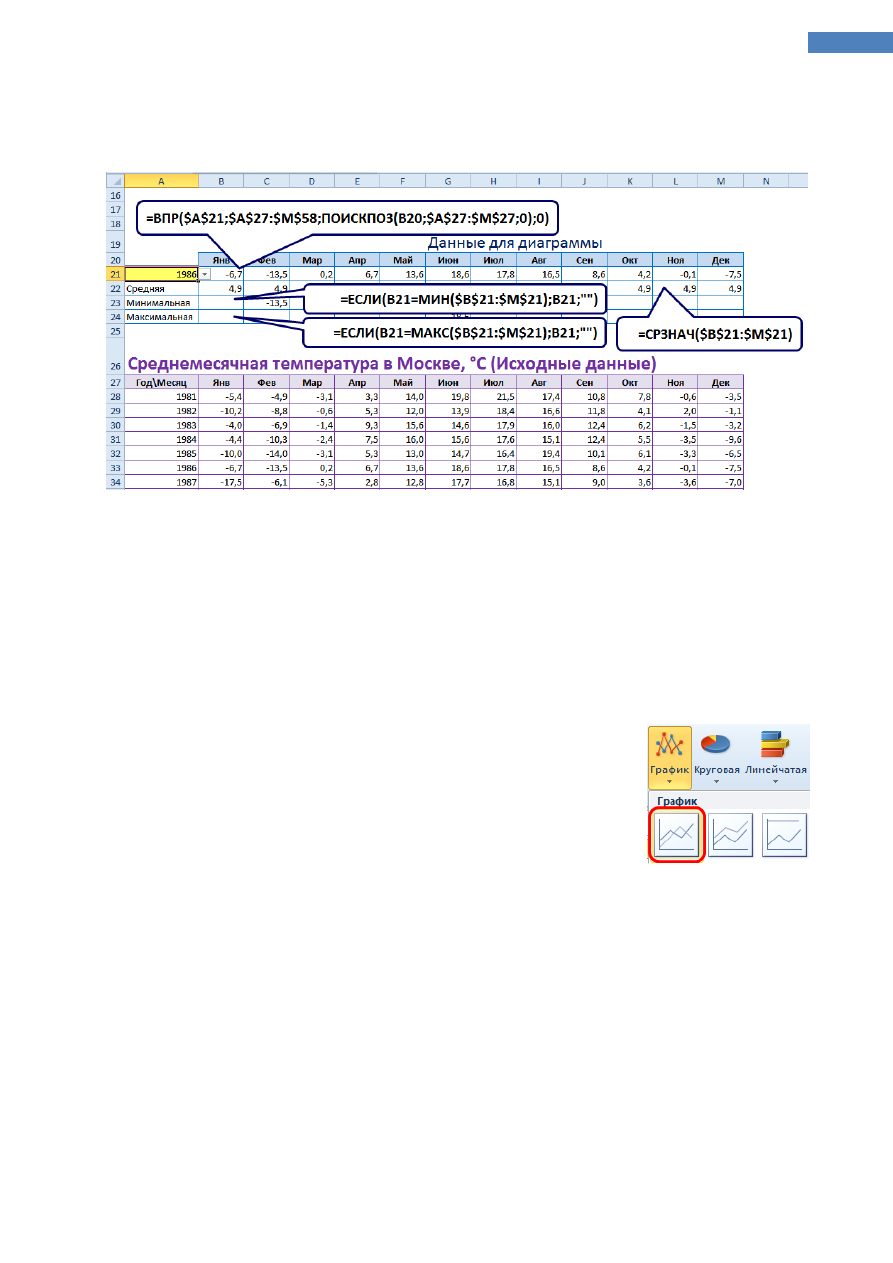

ЭТАПЫ ПОСТРОЕНИЯ ДИАГРАММЫ:

1.

ПОДГОТОВКА ИСХОДНЫХ ДАННЫХ

– обычная таблица с исходными данными, по которой

строится таблица данных для диаграммы.

Построение таблицы данных для диаграммы:

В зависимости от выбираемого года (ячейка

A21

) в таблицу подтягиваются данные из

исходной таблицы с помощью функции

ВПР

 [VLOOKUP] и

ПОИСКПОЗ

 [MATCH]

(определяет номер столбца месяца в выделенной таблице).

Вычислить среднее значение температуры функцией

СРЗНАЧ

 [AVERAGE].

Определить минимальную (

МИН

 [MIN]) и максимальную (

МАКС

 [MAX]) температуру за

год – если значение температуры месяца совпадает минимальным (максимальным), то
его копируем, в противном случае – пусто.

2.

ПОСТРОЕНИЕ ДИАГРАММЫ

Выделить всю таблицу Данные для диаграммы.

На вкладке

Вставка

 [Insert] выбрать

График

 [Line] и тип

График

[Line].

3.

НАСТРОЙКА ВНЕШНЕГО ВИДА ДИАГРАММЫ

Изменение типов диаграмм для отдельных рядов – щелкнуть правой кнопкой мыши по
ряду и выбрать

Изменить тип диаграммы для ряда

 [Change Series Chart Type].

Для ряда

Максимальная

 и

Минимальная

 изменить тип диаграммы на

Гистограмма

[Column] и вид

Гистограмма с группировкой

 [Clustered Column].

Сглаженная линия ряда год – щелкнуть правой кнопкой мыши по ряду и выбрать

Формат

ряда данных

 [Format Data Series], в группе

Тип линии

 [Type line] поставить флажок

Сглаженная линия

 [Smoothed line].

Добавление названия диаграммы – выделить диаграмму и на вкладке

Макет

 [Layout]

выбрать

Название диаграммы

 [Chart Title].

Чтобы название диаграммы было динамическим, нужно сослаться на ячейку листа

A19

в которой название формируется по формуле:

=A1&"за "&A21&" год"

, где в ячейке A1


background image

Microsoft Excel 2010. Уровень 3. Анализ и Визуализация данных

www.specialist.ru

   Центр Компьютерного обучения «Специалист»

34

содержится текст "Среднемесячная температура в Москве, °C", а в ячейке A21 –
значение выбранного года.

Выделить область названия диаграммы, ввести с клавиатуры знак

=

, щелкнуть по

нужной ячейке и нажать

Enter

.

4.

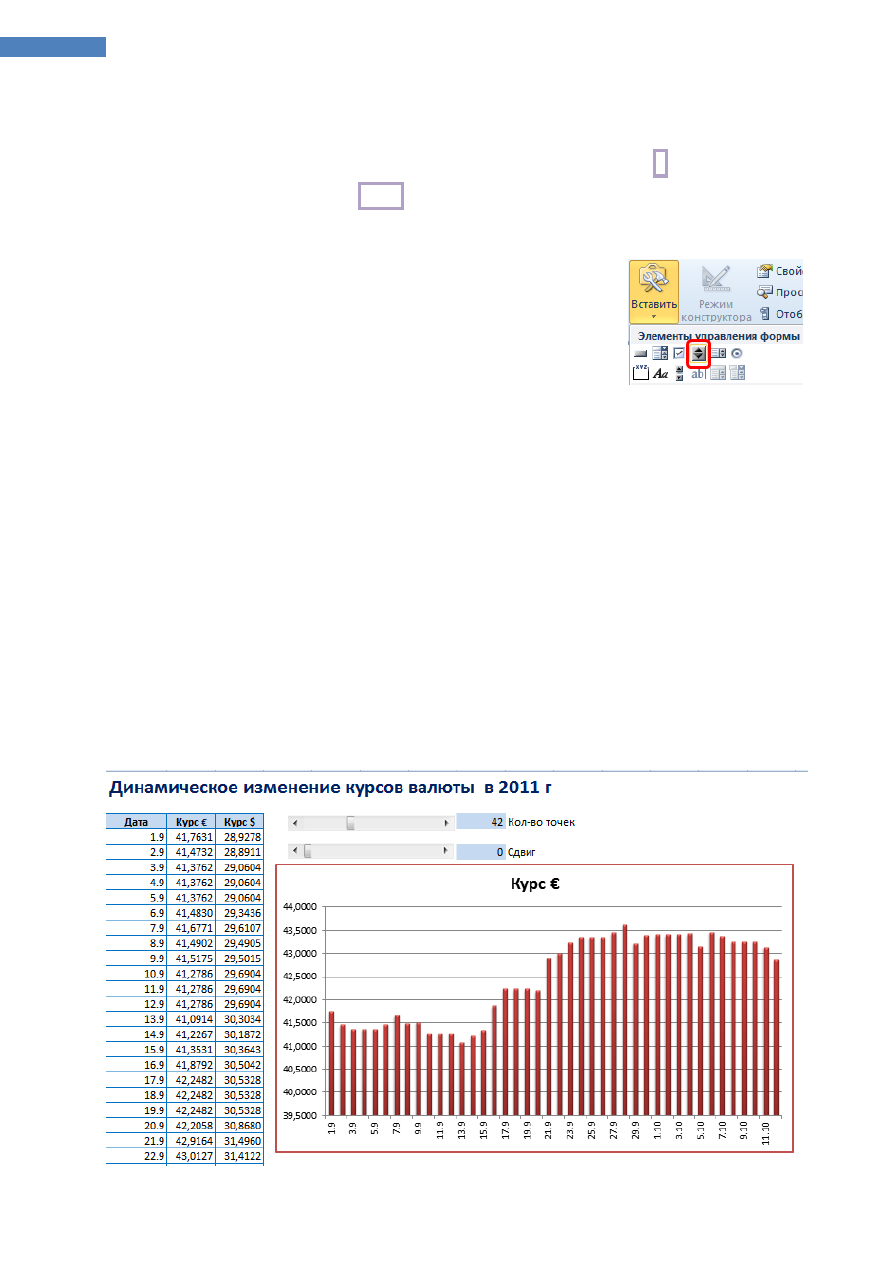

СОЗДАНИЕ ЭЛЕМЕНТА УПРАВЛЕНИЯ СЧЕТЧИК:

На вкладке

Разработчик

 [Developer] раскрыть список команды

Вставить

 [Insert] и выбрать в группе

Элементы управления

формы

 [Form Controls] элемент

Счетчик

 [Spin Button (Form

Control)].

Щелкнуть левой кнопкой мыши в свободной области
диаграммы.

Настроить параметры элемента – щелкнуть правой кнопкой мыши по элементу, выбрать

Формат Объекта

 [Format Control]. На вкладке

Элемент управления

 [Control] задать

значения. Для элемента, отвечающего за

Кол-во точек

Текущее

 [Current Value] – значение, которое будет размещено в связанной ячейкой.

Например, 1986.

Минимальное значение

 [Minimum value] – минимально возможное значение.

Например, 1981.

Максимальное

значение

 [Maximum value] – максимально возможное значение.

Например, 2011.

Шаг

изменения

 [Incremental change] – шаг изменения. Например, 1.

Связь с ячейкой

 [Cell link] – ячейка, в которой размещается значение. Например,

A21

Диаграмма с зумом и прокруткой


background image

Microsoft Excel 2010. Уровень 3. Анализ и Визуализация данных

Центр Компьютерного обучения «Специалист»

www.specialist.ru

35

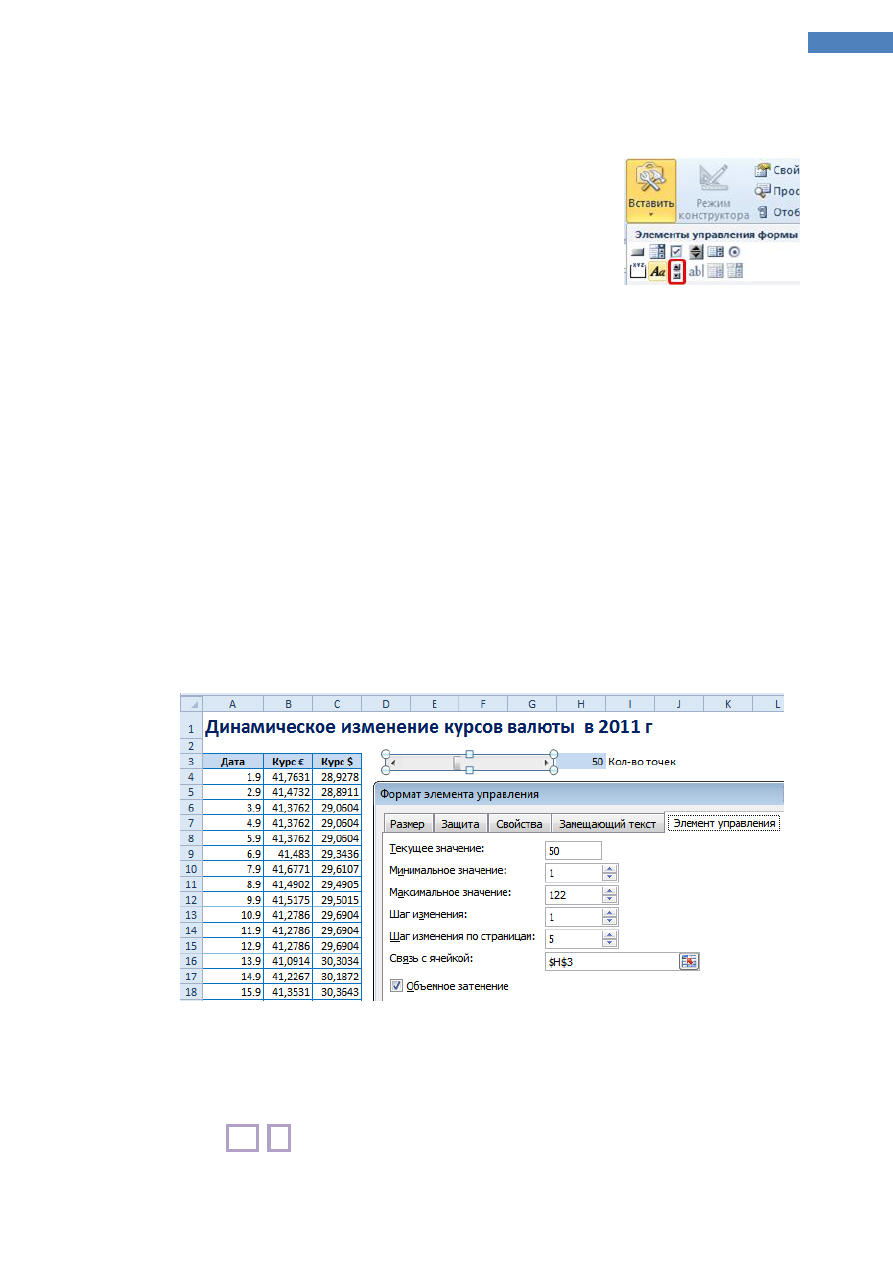

ПОСТРОЕНИЕ ДИАГРАММЫ:

1.

СОЗДАНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ – ПОЛОСЫ ПРОКРУТКИ

На вкладке

Разработчик

 [Developer] раскрыть список команды

Вставить

 [Insert] и выбрать в группе

Элементы управления

формы

 [Form Controls] элемент

Полоса прокрутки

 [Scroll bar

(Form Control)].

Щелкнуть левой кнопкой мыши на листе с диаграммой в месте
расположения элемента.

Настроить параметры элемента – щелкнуть правой кнопкой мыши по элементу, выбрать

Формат Объекта

 [Format Control]. На вкладке

Элемент управления

 [Control] задать

значения. Для элемента, отвечающего за

Кол-во точек

Текущее

 [Current Value] – значение, которое будет размещено в связанной ячейкой.

Минимальное значение

 [Minimum value] – минимально возможное значение.

Например, 1.

Максимальное

значение

 [Maximum value] – максимальное количество точек по

которым будет построена диаграмма. Например, 122.

Шаг

изменения

 [Incremental change] – шаг изменения количества точек на диаграмме.

Например, 1.

Шаг изменения по страницам

 [Page Change] – шаг, который будет задействован если

щелкать в полосе прокрутке слева или справа (сверху или снизу при вертикальной
ориентации) от бегунка. Например, 5.

Связь с ячейкой

 [Cell link] – ячейка, в которой размещается значение. Например,

H3

По аналогии создать элемент управления Полоса прокрутки для элемента, отвечающего
за

Сдвиг

 и связать его с ячейкой

H5

2.

СОЗДАНИЕ ИМЕНОВАННЫХ ДИАПАЗОНОВ

:

На вкладке

Формулы

 [Formulas+ выбрать

Диспетчер имен

[Name Manager] или нажать

клавиши

Ctrl

+

F3

.
