РАЗРЕЗЫ
Правила
изображения
и
обозначения
разрезов
устанавливает
стандарт
[11].
Разрез
–
предмета
,
мысленно
рассеченного
одной
или
несколь
-
кими
плоскостями
,
при
этом
мысленное
рассечение
предмета
относится
только
к
данному
разрезу
и
не
влечет
за
собой
изменения
других
изображений
того
же
предмета
.
На
разрезе
показывается
то
,
что
получается
в
секущей
плоскости
и
что
расположено
за
ней
.
Положение
секущей
плоскости
указываются
на
чертеже
линией
сечения
.
Для
линии
сечения
должна
применяться
разомкнутая
линия
.
Начальные
и
конечные
штрихи
не
должны
пересекать
контур
соответствующего
изобра
-
жения
.
Перпендикулярно
начальному
и
ко
-
нечному
штрихам
наносят
стрелки
,
указы
-
вающие
направление
взгляда
.
Стрелки
отстоят
на
2…3
мм
от
конца
штриха
(
рис
. 84).
У
нача
-
ла
и
конца
линии
сечения
ставят
одну
и
ту
же
прописную
букву
русского
алфави
-
та
.
Буквы
наносят
около
стрелок
,
указывающих
направление
взгляда
с
внешней
стороны
.
Над
разрезом
располагают
надпись
по
типу
А
-
А
(
рис
. 86, 88).
В
зависимости
от
определенных
условий
разрезы
подразделяют
,
как
показано
на
рис
. 85.
В
зависимости
от
положения
плоскости
относительно
вы
-
соты
или
длины
предмета
Вертикальные
Фронтальные
Профильные
Местные
Горизонтальные
Ступенчатые
Простые
В
зависимости
от
количества
се
-
кущих
плоскостей
Ломаные
Разрезы
В
зависимости
от
положения
секу
-
щей
плоскости
относительно
гори
-
зонтальной
плоскости
проекций
Продольные
Поперечные
Сложные
В
зависимости
от
того
,
какая
часть
предмета
изображена
Рис
. 85
A
A
2...3
Рис
. 84
Вертикальные
Наклонные
36
6.1.
Простые
разрезы
В
зависимости
от
положения
секущей
плоскости
относительно
горизонтальной
плоскости
проекций
разрезы
делятся
на
три
типа
:
1)
горизонтальные
–
секущая
плоскость
параллельна
горизонтальной
плоскости
проекций
(
рис
. 86);
2)
вертикальные
–
секущая
плоскость
перпендикулярна
горизонтальной
плос
-
кости
проекций
(
рис
. 87).
Вертикальный
разрез
называется
фронтальным
(
рис
. 87),
если
секущая
плоскость
параллельна
фронтальной
плоскости
проекций
,
и
про
-
фильным
,
если
секущая
плоскость
параллельна
профильной
плоскости
проекций
;
3)
наклонные
–
секущая
плоскость
составляет
с
горизонтальной
плоскостью
проекций
угол
,
отличный
от
прямого
(
рис
. 88).

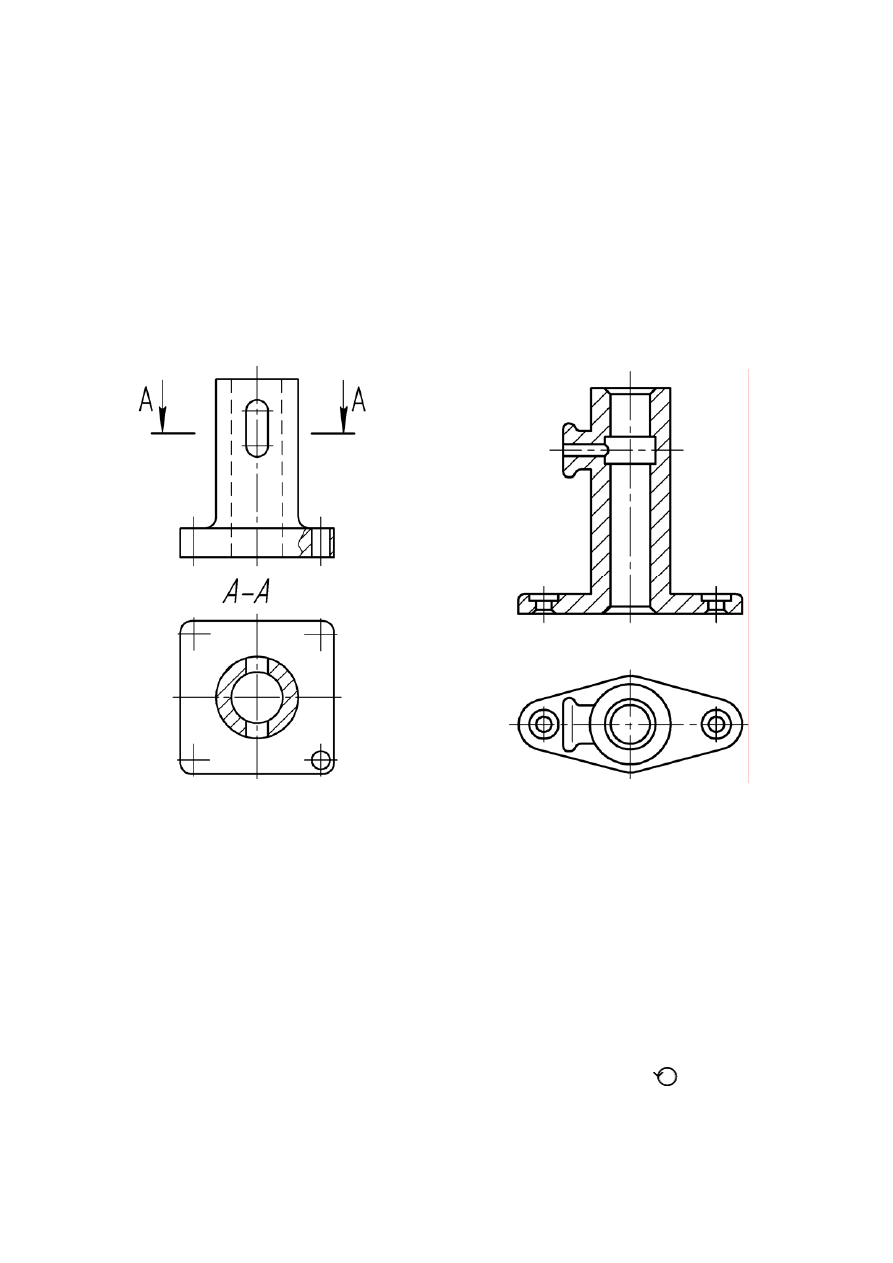

Простой
разрез
на
чертеже
не
обозначается
,
если
выполняются
одновременно
два
следующих
условия
:
1)
секущая
плоскость
совпадает
с
плоскостью
симметрии
детали
;
2)
в
проекционной
связи
на
месте
основного
вида
горизонтальный
разрез
–
на
месте
вида
сверху
,
фронтальный
–
вида
спереди
,
профильный
–
вида
слева
(
рис
. 87).
Если
не
выполняется
хотя
бы
одно
из
этих
условий
,
то
разрез
обознача
-
ется
согласно
[12],
как
показано
на
рис
. 86.

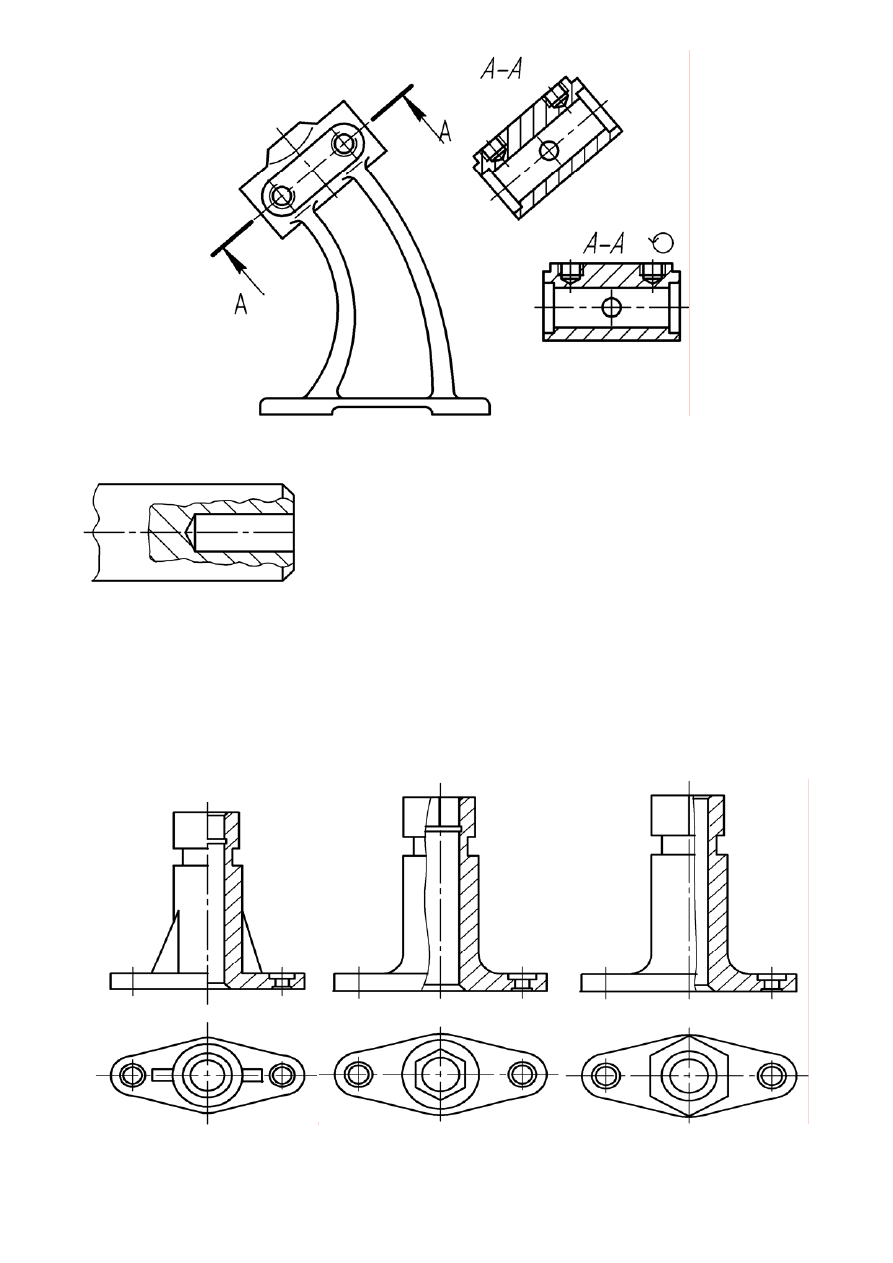

Наклонный
разрез
должен
строиться
и
располагаться
в
соответствии
с
направ
-
лением
,
указанным
стрелками
.
Такой
разрез
допускается
располагать
на
любом
месте
чертежа
,
с
поворотом
и
добавлением
к
надписи
А
-
А
знака
(
рис
. 88).
Рис
. 86
Рис
. 87
37
Рис
. 89
Местный
разрез
–
разрез
,
служащий
для
выясне
-
ния
устройства
детали
в
отдельном
узкоограниченном
месте
.
Граница
местного
разреза
проводится
сплош
-
ной
волнистой
линией
.
Рекомендуется
,
чтобы
эта
линия
не
совпадала
с
линиями
контура
изображения
детали
(
рис
. 89)
Если
предмет
симметричный
,
то
следует
соединять
половину
вида
с
полови
-
ной
соответствующего
разреза
.
Это
делается
с
целью
сокращения
графической
работы
и
улучшения
чтения
чертежа
.
Границей
между
видом
и
разрезом
служит
осевая
линия
симметрии
(
рис
. 90).
Рис
. 90
Рис
. 91
Рис
. 92
Рис
. 88
38
A
A
A
A
На
рис
. 91
показана
деталь
,
у
которой
с
осью
симметрии
на
главном
изобра
-
жении
совпала
проекция
внутреннего
ребра
.
В
этом
случае
соединяют
меньшую
часть
вида
с
большей
частью
соответствующего
разреза
,
а
границей
между
ними
служит
сплошная
волнистая
линия
(
толщина
ее
S/2-S/3).
Если
с
осью
симметрии
совпадает
наружное
ребро
,
то
соединяют
большую
часть
вида
с
меньшей
частью
соответствующего
разреза
(
рис
. 92).
6.2.
Сложные
разрезы
6.2.1.
Ступенчатые
разрезы
Сложный
разрез
называется
ступенчатым
,
если
секущие
плоскости
парал
-
лельны
(
например
,
ступенчатый
горизонтальный
разрез
А
-
А
,
рис
. 93;
ступенчатый
фронтальный
разрез
Б
-
Б
,
рис
. 94).
6.2.2.
Ломаные
разрезы
Сложный
разрез
называют
ломаным
,
если
секущие
плоскости
пересекаются
(
например
,
разрез
А
-
А
,
рис
. 95)
При
ломаных
разрезах
секущие
плоскости
услов
-
но
разворачивают
до
совмещения
в
одну
плоскость
.
Если
совмещенные
плоскости
окажутся
параллель
-
ными
одной
из
основных
плоскостей
проекций
,
то
ломаный
разрез
допускается
помещать
на
месте
соот
-
ветствующего
вида
(
на
рис
. 95
разрез
А
-
А
помещен
на
месте
вида
слева
).
При
сложном
разрезе
штрихи
проводят
также
у
мест
пересечения
секущих
плоскостей
для
ломаных
разрезов
(
рис
. 95)
или
у
мест
перехода
от
одной
секу
-
щей
плоскости
к
другой
для
ступенчатых
разрезов
(
рис
. 93, 94).
Б
Б
Б
Б
Рис
. 93
Рис
. 94
A A
A
A
Рис
. 95
39
7.
СЕЧЕНИЯ
Правила
изображения
и
обозначения
сечений
устанавливает
стандарт
[11].
Сечение
–
фигуры
,
получающейся
при
мысленном
рассечении
предмета
одной
или
несколькими
плоскостями
.
На
сечении
показывается
только
то
,
что
получается
непосредственно
в
секущей
плоскости
.
В
зависимости
от
определенных
условий
сечения
подразделяют
,
как
показано
на
рис
. 96.
7.1.
Вынесенное
сечение
Предпочтительными
являются
вынесенные
сечения
.
Вынесенные
сечения
рас
-
полагаются
вне
изображения
детали
: 1)
в
разрыве
между
частями
одного
и
того
же
изображения
(
рис
. 97); 2)
на
продолжении
следа
секущей
плоскости
(
рис
. 98);
на
свободном
месте
поля
чертежа
(
рис
. 99)
Сечения
Рис
. 96
Рис
. 97
Рис
. 98
Вынесенные
Наложенные
