Файл: 274______.pdf

 36

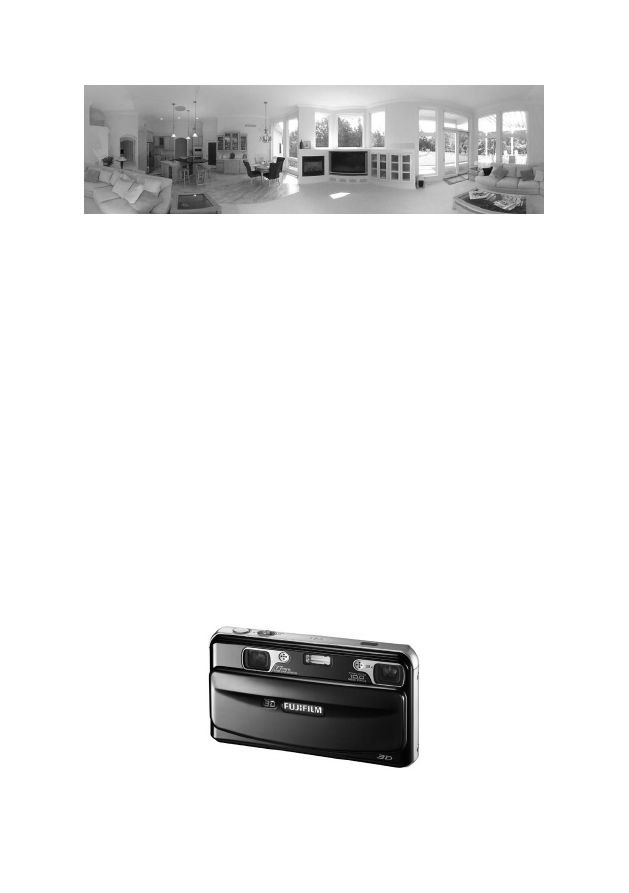

Рис. 27.

Пример панорамной фотосъемки, выполненный с помощью

панорамной насадки

Стереоскопический метод

 основан на том, что восприятие

объемности  пространства  и  предметов  обусловлено  различием
изображений  наблюдаемых  предметов,  образующихся  на  сет-
чатке  левого  и  правого  глаза.  Это  различие  возникает  вследст-
вие  того,  что  центры  зрачков  глаз  расположены  друг  от  друга
в среднем  на  расстоянии  65 мм,  и  каждый  глаз  видит  предмет
под  несколько  иным  углом.  Оба  эти  изображения  в  сознании
человека  сливаются  в  единое  зрительное  восприятие,  позво-
ляющее  оценивать  объем  рассматриваемых  объектов  и  их  рас-
положение в глубину.

Этот  метод  фотосъемки  позволяет  запечатлеть  и  исследо-

вать  пространственные  свойства  объемных  предметов.  По  сте-
реопарам  легче  уяснить  строение  и  взаимное  расположение
предметов.

Данный метод известен также как метод объемного изобра-

жения 3D. Для получения стереопары снимков сконструированы
специальные  двухобъективные  стереоскопические  фотоаппара-
ты (рис. 28).

Рис. 28.

 Фотоаппарат Fujifilm с двумя объективами для стереоскопической

(3D) фотосъемки

37

Стереофотографию  используют  обычно  в  следственной

практике для запечатления сложной обстановки места происше-
ствия  (при  автотранспортном  происшествии,  проведении  след-
ственного эксперимента и др.).

При рассмотрении стереопар для получения стереоскопиче-

ского  эффекта  применяются  специальные  приборы  различных
конструкций  —  стереоскопы.  Простейший  прибор  состоит  из
двух линз или призм, разделенных перегородкой. Также стерео-
скопические снимки можно просматривать с помощью обычно-
го монитора через специальные очки.

Измерительный,  или  метрический,  метод

представляет

систему рекомендаций о приемах съемки и применяемых техни-
ческих  средствах  для  получения  фотоснимков,  позволяющих
восстанавливать  истинные  размеры  изображенных  предметов.
По фотоснимкам, выполненным измерительным методом, мож-
но составить масштабный план места происшествия, определить
расстояние  между  объектами,  вычислить  размеры  любого  за-
фиксированного на снимке предмета.

Измерительная  фотосъемка  может  быть  выполнена  не-

сколькими  способами.  Простейшим  из  них  является

масштаб-

ная

 съемка. Ее сущность заключается в фотографировании объ-

екта  с  положенным  рядом  масштабом,  имеющим  миллиметро-
вые или сантиметровые деления. Масштаб размещается в той же
плоскости,  что  и  фотографируемый  объект.  При  выполнении
масштабной съемки необходимо строго соблюдать правила, ко-
торые  обеспечивают  неискаженное  воспроизведение  снимаемо-
го объекта.

Фотоаппарат  устанавливают  таким  образом,  чтобы  его

главная оптическая ось проходила через середину объекта съем-
ки, а задняя стенка камеры была параллельна плоскости объек-
та. Размеры сфотографированного предмета и его частей опреде-
ляют по масштабу снимка с помощью циркуля-измерителя (рис.
29).

Описанный способ имеет недостаток: он не позволяет опре-

делить  расстояние  и  размеры  по  направлению  в  глубину  фото-
графируемого  пространства.  Это  обусловило  его  применение
для фиксации главным образом следов и предметов — вещест-
венных доказательств.

 38

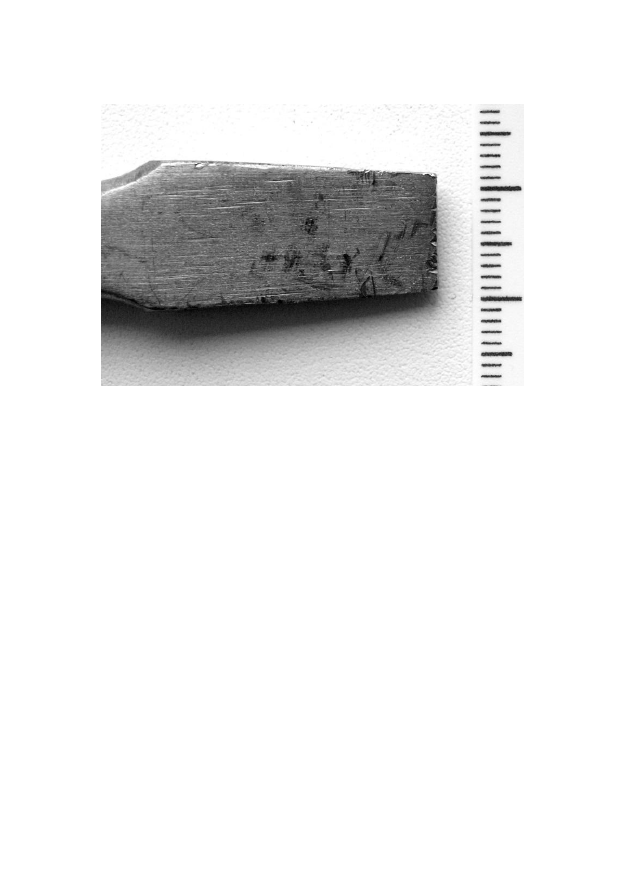

Рис. 29.

Фотоснимок рабочей части инструмента, выполненный

измерительным (масштабным) методом

Фотографирование  с  глубинным  масштабом

.  Измери-

тельная  съемка  с  глубинным  масштабом  осуществляется  сле-
дующим  образом.  Фотоаппарат  устанавливают  на  штатив
в строго горизонтальном положении. От него вдоль оптической
оси объектива на полу или на грунте расстилают ленту длиной
8—10  м  и шириной  10—20  см  с отчетливо  видимыми  деления-
ми. Для повышения четкости изображения масштаба на снимках
деления на ленте окрашиваются (через одно) черной краской.

Первое  деление  ленты  при  съемке  помещают  точно  под

объективом  фотоаппарата.  Фотопечать  производят  с  полного
кадра с увеличением в целое число раз, например, при увеличе-
нии в пять раз отпечаток будет иметь размер 12 × 18 см.

Для  определения  расстояния  между  предметами  вдоль  оп-

тической  оси  объектива  по  фотоснимку  определяют,  в  каких
фронтальных  плоскостях  находятся  эти  предметы  по  отноше-
нию  к  делениям  ленты.  Затем  из  большого  номера  вычитают
меньший, полученный результат умножают на величину главно-
го фокусного расстояния объектива. Высоту, ширину предметов

39

и расстояние между двумя предметами в глубину или по гори-
зонтали нетрудно вычислить также по снимку, изготовленному
с квадратным масштабом.

Квадратным  масштабом служит  обычно  кусок  картона,  ок-

леенного бумагой, чаще всего размером 50 × 50 см. Изготовлен-
ный квадрат кладут на пол или на землю с таким расчетом, что-
бы  его  ближний  к  фотоаппарату  край  изобразился  на  снимке
в неопределенной близости от нижнего края. Остальные условия
съемки такие же, как и при фотографировании с линейным мас-
штабом.

В  основу  расчета  размера  предметов  и  расстояния  между

ними  положены  те  же  закономерности,  которые  используются
при  определении  этих  параметров  по  снимкам  с  ленточным
масштабом.

Степень  уменьшения  изображения  предметов  определяется

по размерам отрезков, заключенных между двумя линиями, яв-
ляющимися  продолжением  боковых  сторон  квадрата  на  фото-
снимке.  Эти  линии  пересекаются  в  главной  точке  схода,  и  лю-
бой  отрезок,  заключенный  между  ними,  при  условии,  что  он
расположен  перпендикулярно  направлению  оптической  оси
объектива, в натуре будет равен размеру стороны квадрата.

К  сожалению,  данный  вид  фотосъемки  на  практике  редко

используется.

Метод

репродукционной фотосъемки

 используют для по-

лучения фотографического изображения документов, рисунков,
чертежей,  картин  и  иных  плоских  объектов  в  целях  запечатле-
ния их содержания и общего вида, как в натуральную величину,
так  и  с  небольшим  увеличением  или  уменьшением.  Она  также
дает возможность точно зафиксировать форму и размеры копи-
руемого  изображения  и  правильно  передать  соотношение  его
оттенков.  Для  репродукционных  работ  ранее  применялись  спе-
циальные фотоустановки УРУ, МИРА, РДУ, С-64 и др.

Научно-технический  прогресс  вытеснил  данный  вид  фото-

съемки. На смену пришло огромное количество копировальной
техники: сканеры, МФУ, копиры и т. п.

Чаще  всего  в  настоящее  время  используют  планшетные

сканеры,  работающие  в  полутоновом  или  многоцветном  режи-
мах,  ввод  изображения  осуществляется  непосредственно  в  гра-

 40

фический  редактор.  Первоначально  планшетные  сканеры  ис-
пользовались  для  сканирования  непрозрачных  материалов,  од-
нако появились модели, которые могут сканировать и прозрач-
ные материалы, в том числе фотопленки (позитивные или нега-
тивные), дактилоскопические пленки со следами рук и т. п.

Метод

макрофотографии

  предназначен  для  фотографиро-

вания мелких объектов в натуральную величину или с увеличе-
нием, но без использования микроскопа. Она успешно применя-
ется во время следственных действий, когда нужно зафиксиро-
вать обнаруженные при осмотре какие-то небольшие по размеру
следы (например, от орудий взлома и обломки этих орудий, ос-
тавленные преступником мелкие предметы).

Наиболее  широко  макросъемка  используется  в  экспертных

исследованиях,  где  она  помогает  выявить  признаки,  позволяю-
щие  эксперту  прийти  к  определенным  выводам  и  наглядно  их
проиллюстрировать (рис. 30).

Рис. 30.

Макрофотоснимок волоса

Метод

опознавательной  (сигналетической)  фотосъемки

используют  при  расследовании  производится  для  запечатления
внешности живых лиц в целях уголовной регистрации, розыска
и опознания, а также для запечатления при следственном осмот-
ре  внешности  неопознанных  трупов  с  целью  установления  их
личности.  Правила  этой  фотосъемки  обеспечивают  наиболее
точное и полное фиксирование тех признаков внешности, кото-
