Расследование преступлений, совершенных с использованием взрывчатых веществ...

размещены осколочные элементы или металлическая пласти-

на, дробящаяся на осколки в момент взрыва. Особенностью

установки таких боевых частей является необходимость их

строгой  ориентации  в  направлении  предполагаемой  цели

(рис. 15).

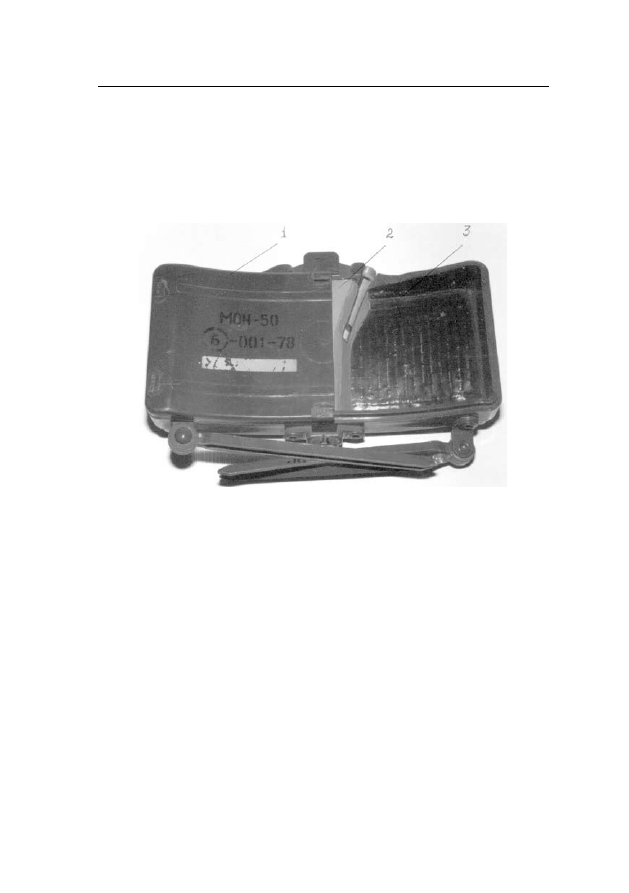

Рис. 15. Осколочная БЧ направленного поражения (мина осколочная

направленная МОН-50).

Боевые части кругового поражения имеют, как правило, ци-

линдрическую форму, по образующей поверхности которой,

расположена осколочная оболочка. В качестве оболочки и од-

новременно  корпуса  иногда  используется  отрезок  металли-

ческой трубы или готовые осколки. Осколочные боевые части

имеют круговую горизонтальную зону поражения с ограни-

ченным от 8° до 36° вертикальным углом разлета осколков.

При их использовании требуется предварительная, чаще всего,

вертикальная ориентация боевой части (рис. 16).

Осколочные боевые части со сферической зоной разлета

осколков имеют форму, близкую к форме шара или эллипсоида,

по типу гранат Ф-1 или РГД-5. Вертикальный и горизонтальный

47

Общие сведения  о взрывчатых веществах,  взрывных устройствах…

угол разлета осколков у такого типа боевых частей равен 360

градусов (рис. 17).

Рис. 16 Осколочная БЧ кругового поражения

(осколочная мина заградительная ОЗМ-72):

1 – корпус; 2 – заряд ВВ; 3 – готовые осколочные поражающие

элементы (2400 штук).

Рис. 17. Осколочные БЧ со сферической зоной поражения

(ручные осколочные гранаты Ф-1 и РГД-5).

48

Расследование преступлений, совершенных с использованием взрывчатых веществ...

В осколочно-фугасных боевых частях реализуется комплек-

сное поражение ударной волной и осколками. При этом даль-

ность осколочного поражения многократно превышает зону

поражающего воздействия ударной волны взрыва.

Взрыватели

Для управления состоянием ВУ оснащено взрывателем  –

специальным устройством для возбуждения (инициирования)

заряда ВВ взрывного устройства. Взрыватель может включать

следующие механизмы и элементы:

механизм дальнего взведения;

–

механизм замедления;

–

датчик цели;

–

счетчик цели;

–

элемент неизвлекаемости;

–

механизм самоликвидации;

–

механизм дистанционного управления;

–

источник электрического тока.

–

Устройство, у которого имеются все элементы взрывателя,

кроме капсюля-детонатора (запала), называется взрыватель-

ным устройством.

Во взрывателе в техническом смысле заложен алгоритм

работы ВУ, начиная с его установки, снятия ступеней пре-

дохранения,  перевод  в  боевое  положение,  выбор  целей

(объектов), обеспечение неизвлекаемости и в необходимых

случаях самоликвидации. Взрыватель формирует и переда-

ет команду на подрыв боевой части ВУ. Взрыватель может

иметь простейшую схему, включающую электродетонатор,

источник тока и включатель или капсюль-детонатор, ударник

и механизм (боевая пружина) его спуска. Представленные

схемы  могут  значительно  усложняться,  иметь  специаль-

ные  механизмы  и  устройства,  обеспечивающие:  функцио-

нирование  ВУ  в  схеме  «ждущего»  боеприпаса;  его  защиту

49

Общие сведения  о взрывчатых веществах,  взрывных устройствах…

от «несанкционированного» снятия; приведение в действие

в выгодный момент.

Взрыватели оснащены предохранительно-исполнительными

механизмами для сообщения начального взрывного импульса

заряду взрывчатого вещества. По принципу действия они под-

разделяются на:

механические, вызывающие взрыв заряда взрывчатого ве-

–

щества после механического освобождения ударника, ко-

торый накалывает своим жалом капсюль-воспламенитель

или капсюль-детонатор;

электрические, обеспечивающие замыкание электрической

–

цепи электродетонатора или электровоспламенителя;

электромеханические, замыкающие электрическую цепь

–

после механического воздействия на «включатель», чем

обеспечивается поступление электрического тока к элек-

тродетонатору;

химические (электрохимические), срабатывающие по исте-

–

чении определенного времени, в течение которого проис-

ходит химическое (электрохимическое) растворение, а за-

тем разрыв проволоки, освобождающий ударник, который

или воздействует на капсюль-воспламенитель (капсюль-

детонатор) или замыкает электрическую цепь на электро-

детонатор.

электронные, производящие обработку сигналов от некон-

–

тактных датчиков цели (сейсмических, акустических, маг-

нитных и др.) в электрический сигнал цепи детонатора.

Механизм дальнего взведения предназначен для задержки

от нескольких секунд до десятков минут времени перевода ВУ

в боевое положение после последней команды или действия

человека при его установке. Это своего рода предохранение –

возможность отойти на безопасное расстояние. Причины для

этого могут быть разнообразные: неисправность ВУ; случай-

ное воздействие на датчик цели (при отходе от ВУ оступил-

ся и задел растяжку); несанкционированный сигнал в линии

50

Расследование преступлений, совершенных с использованием взрывчатых веществ...

управления  (в  радиолинии).  Механизм  дальнего  взведения

перекрывает исполнительный механизм детонатора или сам

детонатор, размыкая тем самым последнее звено в цепи команд

на срабатывание детонатора. В военной практике нет боепри-

пасов, не имеющих механизма дальнего взведения, от ручных

гранат до авиабомб и торпед (рис. 18).

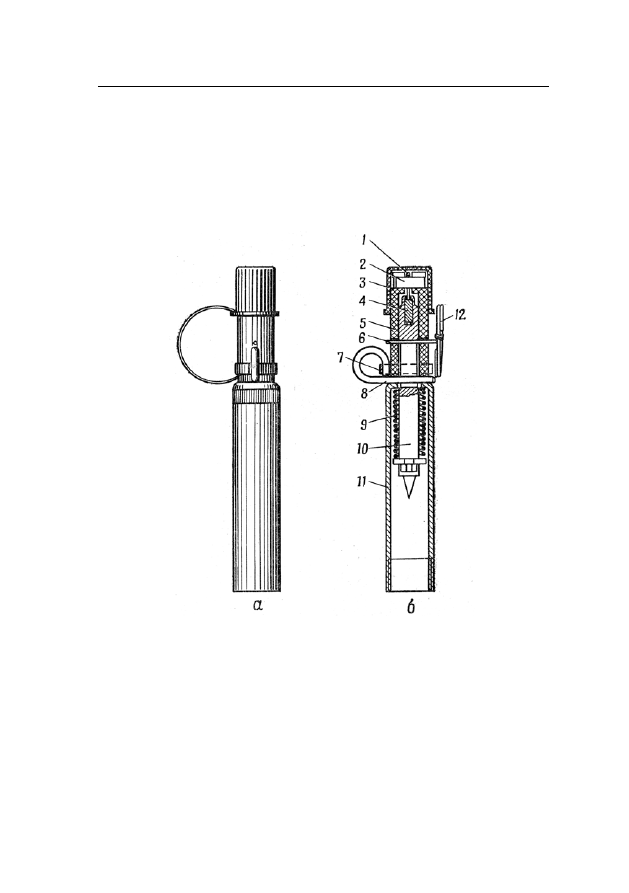

Рис. 18. Взрыватель минный универсальный МУВ-3:

а – общий вид; б – разрез: 1 – резак; 2 – металлэлемент; 3 – резиновый

колпачок; 4 – вкладыш; 5 – втулка; 6 – предохранительная чека;

7 – скоба; 8 – боевая чека; 9 – пружина; 10 – ударник;

11 – корпус; 12 – кольцо.

Механизм замедления, другими словами часовой механизм,

предназначен для включения датчика цели в расчетное время

от нескольких минут до нескольких месяцев (максимальное
