51

Общие сведения  о взрывчатых веществах,  взрывных устройствах…

время замедления зависит от емкости источника тока) с точ-

ностью от нескольких секунд до нескольких часов. Например,

ВУ может быть установлено на объекте за несколько суток до

выхода в режим ожидания цели. Время задержки рассчиты-

вается исходя из условий функционирования объекта и на-

меченной для поражения цели на данном объекте. Например,

магнитный датчик, рассчитанный на срабатывание при откры-

вании двери, будет включен в электрическую цепь взрывате-

ля через 12 часов, т.е. только через 12 часов после установки

взрывное устройство выйдет в режим ожидания цели, и до

истечения этого времени открывание двери не вызовет взрыв.

Механизм замедления кроме включения датчика цели может

функционировать как часовой механизм с выдачей команды

на взрыв по истечении заданного времени.

Датчик цели реализует качественную сторону ВУ как бое-

припаса ждущего режима, когда взрыв происходит только в ре-

зультате определенного воздействия цели. Датчик цели в своей

технической реализации предусматривает обязательную селек-

цию разного рода воздействий. Например, нажимной датчик

цели может быть рассчитан на нагрузку не менее 10 кг, при

этом время воздействия должно быть не менее 1 секунды. Это

с одной стороны обеспечивает заданный уровень помехоза-

щищенности, а с другой – ориентировать срабатывание ВУ на

определенный тип цели.

Датчик цели предназначен для фиксации:

момента воздействия цели на определенные предметы

–

или объекты, (например, открывание двери или крышки

стола; перемещение сумки; включение прибора или ме-

ханизма);

начала  движения  или  остановки  цели  (например,  при

–

строгании с места автомобиля);

перемещения  цели  через  заданный  участок  местности

–

или помещения;

по истечении заданного времени;

–

52

Расследование преступлений, совершенных с использованием взрывчатых веществ...

при изменении уровня освещенности, акустики, давления

–

и т. п.;

другие изменения объективной обстановки в заданном

–

месте или времени.

По способу регистрации воздействия цели датчики имеют

достаточно широкое многообразие, рассмотрим их детальнее.

Нажимной датчик цели рассчитан на механическое воз-

действие с определенной силой и продолжительностью по вре-

мени. Датчики цели могут быть рассчитаны на силу тяжести

человека или автомашины (рис. 19).

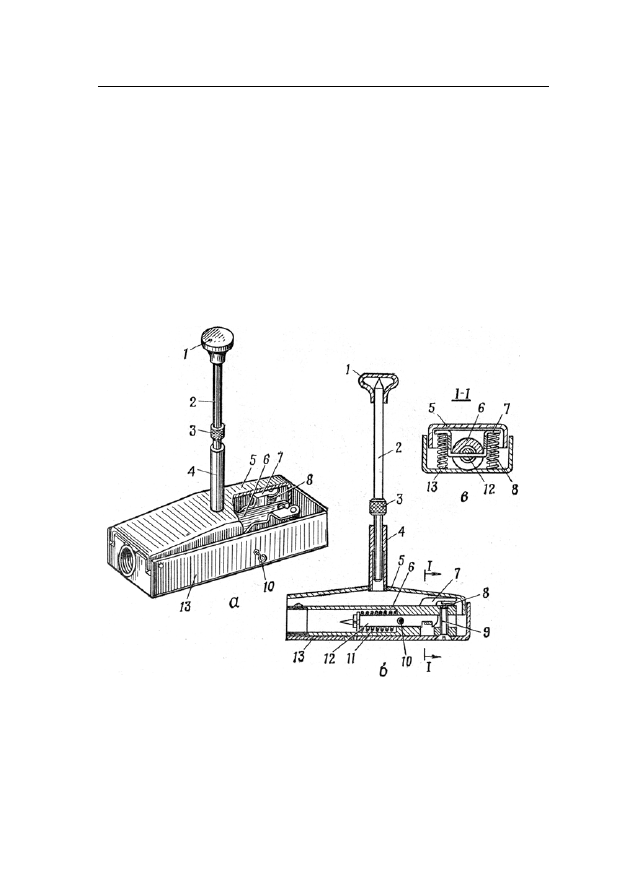

Рис. 19. Взрыватель нажимного действия ПВ-42:

а – общий вид; б, в – разрезы; 1 – колпачок; 2 – нажимной стержень;

3 – короткая втулка; 4 – длинная втулка; 5 – откидная крышка;

6 – корпус; 7 – скоба; 8 – пружина; 9 – винт; 10 – предохранительная

чека; 11 – боевая пружина; 12 – ударник; 13 – коробка.

53

Общие сведения  о взрывчатых веществах,  взрывных устройствах…

Датчик разгрузочного действия рассчитан на срабатыва-

ние при снятии с него груза (нагрузки). Так, например, при

поднятии с земли ящика, чемодана, под который было уста-

новлено ВУ с датчиком разгрузочного действия, произойдет

взрыв.

Натяжной датчик цели рассчитан на воздействие цели че-

рез растяжку (нить, веревку), натянутую, например, в коридо-

ре или на пешеходной тропе. При движении человека по тропе

он задевает за растяжку, которая, в свою очередь, выдергивает

боевую чеку и происходит взрыв (рис. 20).

Обрывной датчик цели выполняет те же функции, что и на-

тяжной, с той разницей, что в качестве растяжки используют

тонкий электрический провод, при разрыве которого форми-

руется электрический сигнал в цепь детонатора.

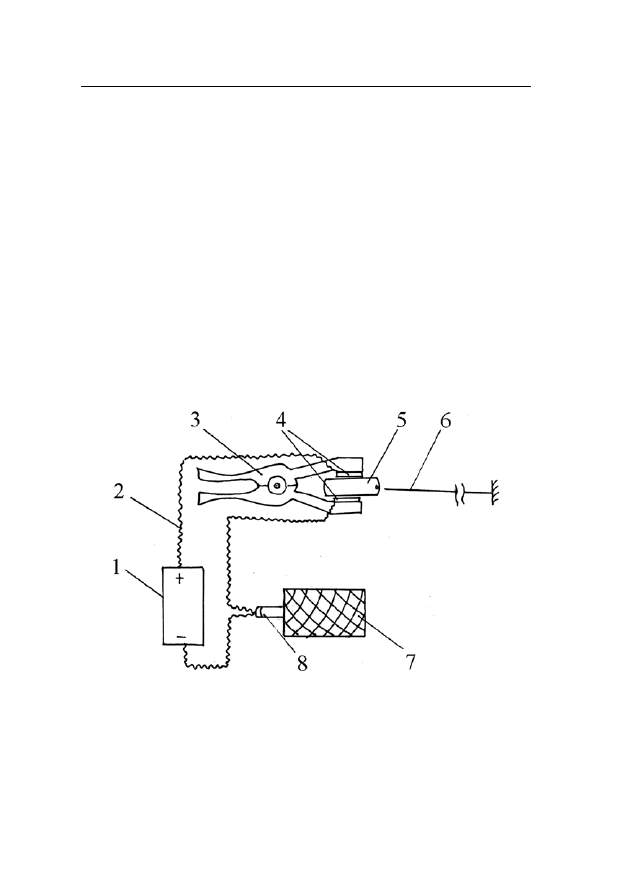

Рис. 20. Принципиальная схема самодельного взрывного устройства

с использованием электромеханического взрывателя

натяжного действия:

1 – источник тока, 2 – электроцепь, 3 – замыкатель (бельевая прищепка),

4 – контакты, 5 – изолятор, 6 – растяжка, 7 – боевая часть,

8 – электродетонатор.

54

Расследование преступлений, совершенных с использованием взрывчатых веществ...

Инерционный датчик срабатывает при перемещении его

в любом направлении или наклоне в любой плоскости. Он мо-

жет быть выполнен в виде замкнутого сферического корпуса,

внутри которого расположены электрические контакты и не-

большой  объем  ртути.  При  перемещении  или  наклоне  дат-

чика ртутный шарик перекатывается, замыкая или размыкая

контакты, формируя тем самым сигнал, который усиливается

и подается в электрическую цепь детонатора.

Ветровой датчик цели рассчитан на воздействие переме-

щающейся массы воздуха, например, при посадке вертолета.

Основным элементом указанного датчика является подвижная

деталь, обладающая необходимыми элементами парусности.

Сейсмический  датчик  фиксирует  движение  людей,  жи-

вотных и техники за счет обработки сейсмических сигналов

в грунте и дорожном покрытии. Датчик включает в себя: от

одного  до  нескольких  геофонов,  «прослушивающих»  сейс-

мические волны в грунте, аналитическое устройство, селек-

тирующее помехи и ложные сигналы, а также направление

и дистанцию перемещения цели. Указанные датчики широко

используются в противопехотных и противотранспортных

минах.

Магнитный датчик цели реагирует на появление около него

металла (металла, обладающего магнитными свойствами), на-

пример, проезд автомашины над датчиком, установленным

в полотно автодороги, или пронос над датчиком металлоиска-

теля. Перемещение металла над датчиком изменяет напряжен-

ность его магнитного поля и при заданной чувствительности

схемы формируется сигнал в цепь детонатора.

Акустический датчик цели реагирует на звуковые волны

в заданном диапазоне частот и уровней сигналов, например,

звук работающего двигателя или голос человека.

Электромагнитный датчик реагирует на изделия или объ-

екты, в которых используются электрические цепи, источники

тока.

55

Общие сведения  о взрывчатых веществах,  взрывных устройствах…

Оптический датчик содержит светодиоды или фотореле,

реагирующие на изменение освещенности в широком диапа-

зоне излучений, в том числе и в невидимой зоне. Например,

взрыватель помещен в сейф (в грунт) и при открывании сейфа

(снятии маскировочного слоя грунта) на светодиод попадает

свет, происходит срабатывание цепей детонатора. Кроме того,

во  взрывателях  могут  быть  использованы  датчики,  регист-

рирующие изменение уровня освещенности того или иного

объекта.

Температурный и барометрический

 датчики реагируют

соответственно на изменение температуры и давления, по-

добно датчикам, установленным в двигателях.

К электрозамыкателям можно отнести самый разнообраз-

ный спектр конструкций от бытового выключателя до сложных

многоэлементных изделий.

Механизм неизвлекаемости предназначен для приведения

ВУ к взрыву при попытке его обезвредить или снять с объекта.

С этой целью могут использоваться различные датчики (инер-

ционный, обрывной, оптический, сейсмический и др.).

Механизм самоликвидации предназначен для ликвидации

ВУ по истечении заданного времени или при истощении ис-

точников тока. Самоликвидация ВУ может быть реализована

путем штатного взрыва заряда ВВ или разрушением взрыва-

теля и заряда боевой части ВУ без его взрыва специальным

пиропатроном.

Счетчик цели подает сигнал на взрыв при считывании за-

данного количества целей. Например, при установке ВУ на

автомобильной дороге взрыв произойдет по четвертой машине,

если счетчику цели было задано «4». Счетчик цели, как прави-

ло, используется во ВУ с неконтактным взрывателем (сейсми-

ческий, магнитный и др.).

К источникам тока традиционно относят специальные под-

рывные электромашины, аккумуляторы, батареи, осветитель-

ная сеть, автомобильная и т. п. электросистема.
