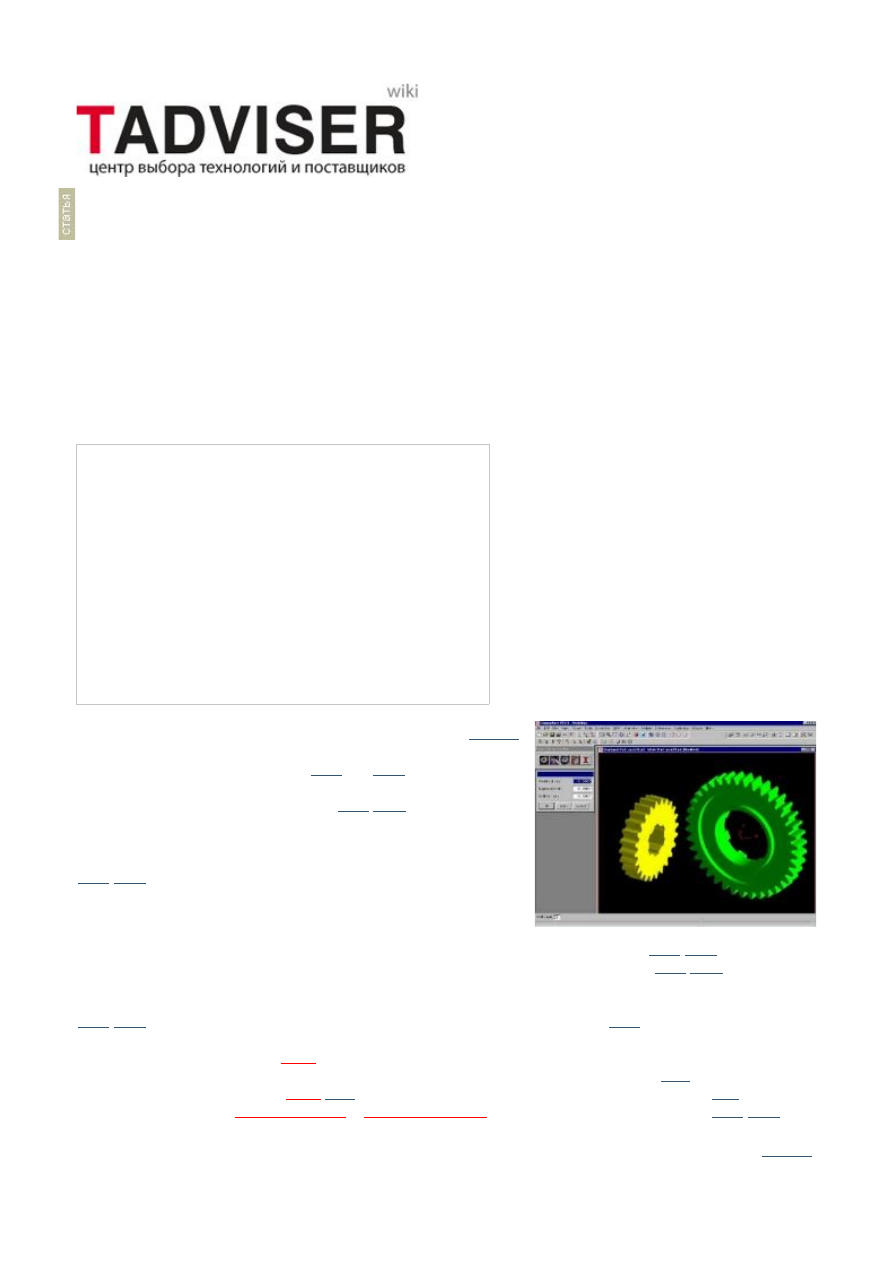

История

CAE   неразрывно   связаны   с

CAD

  и

CAM

.   Развитие   этих

программных продуктов шло параллельно. В начале 80-х годов
XX   столетия   первые   пользователи

CAD

/

CAM

/CAE   применяли

для   работы   графические   терминалы,   которые   были
компонентами   мейнфреймов   IBM   и   Control   Data.   Основными
поставщиками   аппаратного   и   программного   обеспечения

CAD

/

CAM

/CAE   были   компании   Applicon,   Auto-Trol   Technology,

Calma, Computervision и Intergraph. Поскольку мейнфреймы того
времени  были  несовершенными, то появлялись определенные
трудности.   Интерактивный   режим   работы   был   практически
недоступен из-за большой нагрузки на центральный процессор. Стоимость одной

CAD

/

CAM

/CAE системы

составляла   порядка   $90000.   С   развитием   прогресса   аппаратные   платформы

CAD

/

CAM

/CAE   систем

перешли   с   мейнфреймов   на   персональные   компьютеры.   Это   было   связано   с   меньшей   стоимостью   и
большей  производительностью   ПК  по   сравнению  с   мейнфреймами.  Закономерно  снизилась  и   цена  на

CAD

/

CAM

/CAE до  $20000.  На  базе  ПК  создавались  рабочие  станции  для

CAD

, которые  поддерживали

архитектуру  IBM  PC   или   Motorola.  В   середине   80-х   годов   появились   архитектуры   микропроцессоров   с
усеченным набором команд

RISC

 (Reduced Instruction Set Computing). На их основе были разработаны

более производительные рабочие станции, опиравшиеся на операционную систему

Unix

. С середины 90-х

годов конкуренцию системам

RISC

/

Unix

 составили технологии, разработанные компанией

Intel

 на основе

операционных систем

MS Windows NT

 и

MS Windows 2000

. В настоящее время стоимость

CAD

/

CAM

/CAE

систем снизилась и составляет не более $10000.

Классификация

Системы полнофункционального инженерного анализа, обладающие мощными средствами, большими

CAE

2010/05/09 19:35:53

CAE

  (Computer-Aided   Engineering)   —   комплекс   программных   продуктов,   которые   способны

дать пользователю характеристику того, как будет вести себя в реальности разработанная на
компьютере модель изделия. По-другому CAE можно назвать системами инженерного анализа.
В   своей   работе   они   используют   различные   математические   расчеты:   метод   конечных
элементов,  метод  конечных разностей,  метод   конечных  объемов.  При  помощи  CAE  инженер
может   оценить   работоспособность   изделия,   не   прибегая   к   значительным   временным   и
денежным затратам.

CAE Системы инженерного анализа. Проектные системы

http://www.tadviser.ru/index.php?title=Статья:CAE_Системы_инже...

Стр. 1 из 3

05.10.2014 15:56

[

править

]

[

править

]

[

править

]

[

править

]

[

править

]

[

править

]

хранилищами типов для сеток конечных элементов, а также всевозможных физических процессов. В них
предусмотрены собственные средства моделирования геометрии. Кроме того, есть возможность импорта
через промышленные стандарты

Parasolid

,

ACIS

. Полнофункциональные САЕ-системы лишены

ассоциативной связи с

CAD

. Поэтому, если в процессе подсчета появляется необходимость изменить

геометрию, то пользователю придется заново производить импорт геометрии и вводить данные для
расчета. Самыми известными подобными системами считаются

ANSYS/Multiphysics

,

AI*NASTRAN

 и

MSC.NASTRAN

.

Системы инженерного анализа, встроенные в тяжелые

САПР

, имеют значительно менее мощные средства

анализа, но они ассоциативны с геометрией, поэтому отслеживают изменения модели. Расчетные данные
структурированы и интегрированы в общую систему проектирования тяжелой

САПР

. К ним относятся

Pro/MECHANICA

 для

Pro/ENGINEER

,

Unigraphics NX CAE

 для

Unigraphics NX

,

Extensive Digital Validation

(CAE)

 для

I-deas

,

Catia CAE

 для

CATIA

;

Системы инженерного анализа среднего уровня не имеют мощных расчетных возможностей и хранят
данные в собственных форматах. Некоторые их них включают в состав встраиваемый интерфейс в

CAD

-системы, другие считывают геометрию из

CAD

. К первым относятся

COSMOS/Works

,

COSMOS/Motion

,

COSMOS/FloWorks

 для

SolidWorks

, ко вторым —

visualNastran

,

Procision

.

Возможности САЕ

С помощью САЕ можно проводить:

Стресс-анализ компонентов и узлов на основе метода конечных элементов;
Термический и гидродинамический анализ;
Кинематические исследования;
Моделирование таких процессов, как литье под давлением;
Оптимизацию продуктов или процессов.

Этапы работы с САЕ

Предварительная обработка — определение характеристик модели и факторов внешней среды, которые
будут на нее воздействовать;
Анализ и принятие решения;
Обработка результатов.

Отрасли применения

Наибольшей популярностью САЕ пользуются в следующих отраслях производства: машиностроение и

станкостроение, оборонная и аэрокосмическая промышленность, энергетика, судостроение, производство
полупроводников,   телекоммуникации,   химическая,   фармацевтическая  и   медицинская  промышленность,
строительство, производство систем отопления, кондиционирования, вентиляции.

Опыт использования САЕ в автомобильной
промышленности

Преимущество   систем   САЕ   состоит   в   том,   что   автопроизводители   могут   проводить   компьютерное

тестирование   разрабатываемых   моделей.   Это   позволяет   сосредоточить   максимум   внимания   на
повышении   безопасности,   комфортности   и   долговечности   автомобилей,   не   затрачивая   при   этом
финансовых средств. Безопасность пассажиров при столкновениях может быть оценена при помощи таких
программных продуктов, как

RADIOSS

,

LS-DYNA

,

PAM-CRASH

.

Основные направления в развитии САЕ

В   процессе   развития   САЕ   разработчики   стремятся   увеличить   их   возможности   и   расширить   сферы

внедрения. Преследуются следующие цели:

Совершенствование методов решения междисциплинарных задач моделирования;
Разработка новых платформ для интеграции различных систем САЕ, а также для интеграции САЕ-систем в

PLM

-решения;

Повышение интероперабельности САЕ и CAD систем;
Совершенствование методов построения расчетных сеток, описания граничных условий, параллельных
вычисление и т.д;
Улучшение характеристик моделей, которые применяются для описания свойсв материалов;
Оптимизация систем САЕ для компьютерных платформ с 64-битными и многоядерными процессорами, а
тем самым улучшение условий для моделирования сложных конструкций с большим количеством степеней
свободы.

Мировой рынок

По прогнозу

TechNavio

 (весна 2013 года), рынок CAE в ближайшие пять лет будет ежегодно расти на

CAE Системы инженерного анализа. Проектные системы

http://www.tadviser.ru/index.php?title=Статья:CAE_Системы_инже...

Стр. 2 из 3

05.10.2014 15:56

[

править

]

[

править

]

11,18% и к 2016-му достигнет 3,4 млрд. долл. Этот рост обусловлен целым рядом факторов, главный из
которых — необходимость ускорения выпуска продукции на рынок. А основным тормозом, как и в случае
CAD,   является   рост   популярности   систем   с   открытым   исходным   кодом,   обусловленный   высокой
стоимостью лицензий на коммерческие CAE-системы.

Из  географических   регионов   самым   большим  с   точки   зрения  востребованности   CAE   в   2012-м  стала

Северная  Америка,  а  по  темпам  роста   первое  место  занял  Азиатско-Тихоокеанский   регион,  в  котором
активно развивается промышленность.

Наибольшее   распространение   CAE-системы   получили   в   автомобиле-   и   самолетостроении,

электротехнике   и   электронике,   тяжелом   машиностроении   и   оборонной   отрасли.   Самый   высокий   рост
спроса   на   CAE   ожидается   в   автомобильной   промышленности,   а   наименьший   —   в   тяжелом
машиностроении.

Ведущие позиции на рынке CAE занимают Ansys, MSC Software, Dassault Systemes, CD-adapco Group и

LMS International. Кроме них в этой области работает немало менее крупных компаний, но число фирм,
сосредоточенных   только   на   CAE,   сокращается,   так   как   их   покупают   более   крупные   игроки   ради   их
технологий.

В своем комментарии аналитики из TechNavio отметили, что некоторые крупные глобальные поставщики

CAE и PLM начали продвигать `глобализованные` лицензии, которые позволяют купившим их заказчикам
использовать CAE-системы в любой точке мира и обращаться за услугами поддержки в офис поставщика
в любой стране. Это позволяет вендорам устранить разницу в стоимости своих продуктов в различных
странах   и   продавать   их   по   одной   цене   по   всему   миру.   Аналитики   ожидают,   что   данный   подход   будет
применять все больше поставщиков CAE и PLM, и тогда на рынке произойдут значительные перемены с
точки зрения ценовой политики вендоров.

Это незавершённая статья.
Вы можете помочь проекту, дополнив и улучшив ее. Попробуйте. Просто нажмите на ссылку
"Править" вверху статьи.

Поставщики САЕ-решений

ADINA R&D, Inc.

ALGOR, Inc.

Altair Engineering

Ansoft

ANSYS, Inc.

Blue Ridge Numerics, Inc.

CD-adapco

COMSOL, Inc.

Dassalt Systems

ESI Group

EXA

Flomerics

LMS International

Livermore Software Technology Corporation

Moldflow

MSC Software Corporation

Numerica

Optics

PTC

UGS
