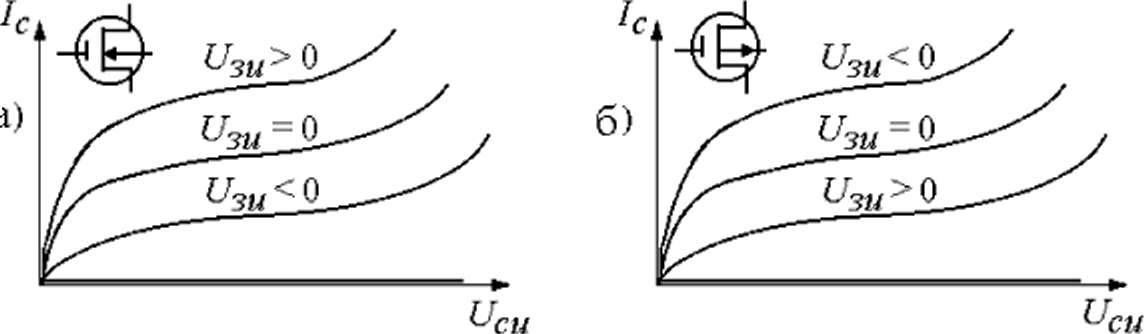

р-п переход расширяется и сужается канал, проводящий ток. Величина I_С принимает определенное значение.При приложении положительного напряжения к затвору электрическое поле притягивает электроны из подложки, они скаплива­ются в области канала, сопротивление канала уменьшается и ток растет.При отрицательном напряжении на затворе электрическое поле выталкивает электроны из канала в подложку, сопротивление канала увеличивается и ток Ic уменьшается. Таким образом, при изменении управляющего напряжения U_зи изменяется выходной ток I_С.Поскольку затвор изолирован от остальной цепи, чрезвычайно малый ток затвора Iз вызывается только утечкой по изоляции. При работе с таким транзистором надо предпринимать особые меры защиты от статического электричества. Например, при пайке все выводы необходимо закоротить.Пример выходных характеристик МДП-транзистора со встроенным каналом показан на рис. 71. Другим типом МДП-транзисторов являются транзисторы с индуцированным каналом. При изготовлении этих приборов специаль­ный канал между областями, связанными со стоком и исток, не создается и при U_3U= 0 выходной ток отсутствует. Проводящий канал форми­руется, когда поле затвора притягивает носители соответствующего знака из подложки.На рис. 72 показаны пример включения МДП-транзистора с индуцированным каналом n-типа и его входная и выходная характеристики.Высокое входное сопротивление полевых транзисторов является их безусловным достоинством. Удается создавать на их основе целый ряд устройств, реализация которых на биполярных транзисторах была бы невозможна.

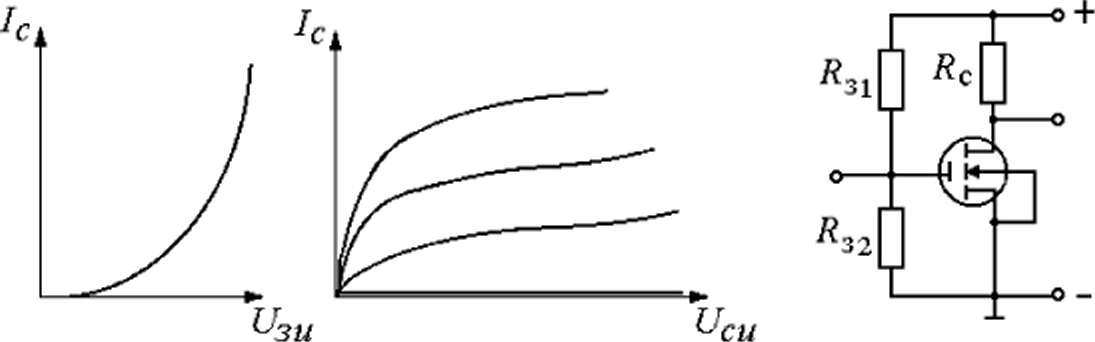

Рис. 72. Входная и выходная характеристики и схема включения МДП транзистора с индуцированным каналом
В качестве простого примера устройства с полевым транзистором приведем реле времени на основе разряда конденсатора (рис.73).

---

Реле времени работает следующим образом. В исходном состоянии напряжение на конденсаторе равно нулю, и оба транзистора закрыты. При кратковременном нажатии на кнопкуS конденсатор заряжается. При этом открываются оба транзистора, и срабатывает реле. После размыка­ния кнопки конденсатор начинает разряжаться через резисторR2 и входное сопротивление полевого транзистора. Когда конденсатор, разря­дится, то закроется первый, а следом, и второй транзисторы. Контакты реле разомкнутся.

6. 1   2   3   4   5   6   7   8   9   ...   12

---

Установка режимов работы транзисторов

Перед тем, как подавать на вход транзисторного усилителя переменный сигнал, подлежащий усилению, необходимо установить начальный режим работы (режим по постоянному току или режим покоя).ОСНОВНАЯ СУТЬ ВОПРОСА: (СТР 165)Uбэо – пороговое напряжение входной цепи,Uбэ – напряжение эмиттер-база

7. Работа транзисторного усилителя в режиме А, его достоинства и недостатки

Режим А характеризуется тем, что ток на выходе протекает в течение всего периода действия входного сигнала. Это возможно, когда рабочая точка (точка покоя) выбирается в средней части линейного участка входной характеристики транзистора (на рис. 74 обозначена буквой А).Как видно из рис. 74 максимальная амплитуда переменной составляющей выходного тока I_кт в режиме А не может быть больше тока покоя I_ко. Поэтому этот режим не может обеспечить высокий КПД: _A = P/P₀, где Р - выходная мощность по переменному току, Р₀ - полная мощность, потребляемая усилителем. Величина КПДопределяется формулойA=(IктU_кэт)/(2IкUкэ) < о,5. Учитывая столь низкий КПД, режим

---

А редко используется в устройствах, предназначенных для усиления мощности сигнала. Достоинством режима А являются малые нелинейные искажения, недостатками – низкий КПД

8. Работа транзисторного усилителя в режиме В, его достоинства и недостатки

РежимВ характеризуется тем, что ток на выходе протекает в течение примерно половины периода входного сигнала (угол отсечки близок к 0 = /2), а рабочая точка выбирается вначале входной характеристики (рис. 75).Когда сигнал на входе отсутствует, значение тока на входе равно нулю и усилительное устройство не потребляет энергию от источника питания. В связи с этим общая потребляемая энергия в режиме В значительно меньше, чем в режиме А.Из-за нелинейности начального участка ВАХ форма выходного тока при малых его значениях существенно искажается.

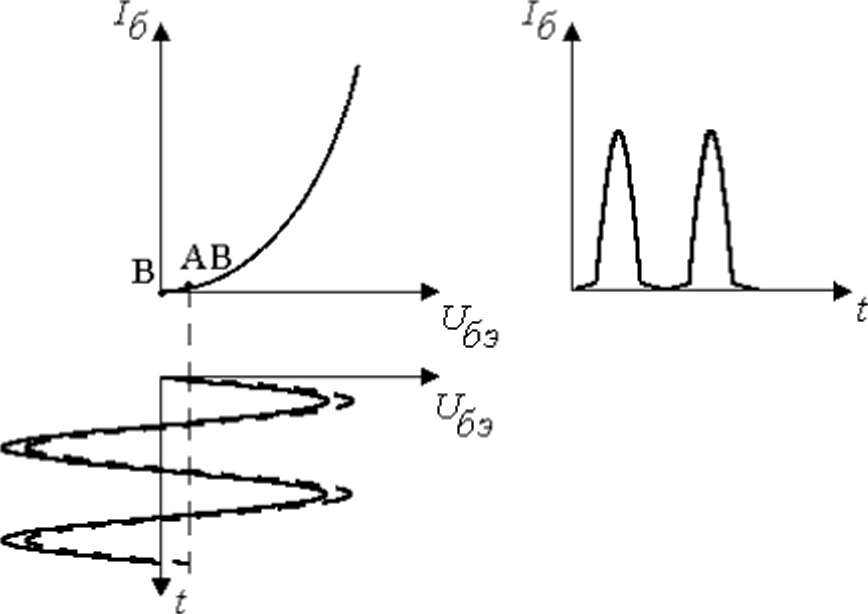

Рис. 75. Входная характеристика и форма тока в режиме BиAB
Достоинства режима В – КПД значительно больший, чем у режима А, равный 65%. Недостаток этого режима неизбежная нелинейность при работе двухтактных схем, связанная с переходом усиления от одного плеча на другое, так называемые искажения типа «ступенька».

9. Виды и характеристики обратных связей в усилителях. Примеры

Обратной связью (ОС) называют влияние некоторой выходной величины на некоторую входную, которая в свою очередь определяет эту выходную величину. В общем случае возможны два вида обратной связи: положительная и отрицательная.Обратную связь называют положительной, если ее напряжение находится точно в фазе с напряжением сигнала, подводимым ко входу устройства: напряжение сигнала на входе при этом увеличивается. Если же напряжение обратной связи находится точно в противофазе с входным, а, следовательно, вычитается из него, уменьшая сигнал на входе, то обратная связь называется отрицательной. Если цепь ОС не содержит реактивных элементов, то она будет частотно-независимой,если содержит, то частотно-зависимои.Положительная обратная связь применяется в генераторах электрических сигналов, и о ней будем говорить позднее. А для усилите­лей характерно применение отрицательной ОС (ООС).

---

Цепь обратной связи можно присоединить к входу и выходу схемы разными способами. Если цепь ООС присоединена к выходу схемы параллельно нагрузке, то напряжение ООС будет пропорционально напряжению на нагрузке: такую связь называют ООС по напряжению.Если же цепь ОС присоединена к выходу устройства последовательно с нагрузкой, то напряжение ООС будет пропорциональ­но току в нагрузке: это будет ООС по току.Ко входу устройства цепь ООС также можно подключить двумя способами: последовательно с источником сигнала и параллельно ему. В первом случае ООС будет последовательной, во втором - параллельной.П римеры указанных видов ООС показаны на рис. 77 – 80.Для обратной связи, показанной на рис. 79, один вывод резистораRTподключен к выводу эмиттера, который является общим для входной и выходной цепи по схеме ОЭ.
