диска. У нерегулируемых насосов этот угол постоянный.
На рис. 2. 8 показана конструкция бескарданного нерегулируемого аксиально
поршневого насоса с наклонным блоком цилиндров типа 210
Вал
1
вращается в шарикоподшипниках
2
и заканчивается диском
4.
Вращение
блока цилиндров 5 и перемещ ение поршней
9
в цилиндрах происходит с помощью
штоков
10.
Каждый ш ток одной сферической головкой закреплен в диске
4,
а вто
рой - в поршне. Блок цилиндров имеет семь порш ней и вращается на центральном
шипе
б,
который опирается с одной стороны сферической головкой на диск, а с дру
гой - на втулку сферического распределителя.
Смазка деталей блока цилиндров осуществляется из рабочих камер по сверле
ниям в днищах поршней, штоков и сферического распределителя 7.
Распределитель 7 крепится неподвижно к внутренней поверхности крыши
8.
Два
серпообразных выреза распределителя совмещены с отверстиями крышки, и через
них со всасывающей и напорной гидролиниями.
Роторные радиально-поршневые насосы
— насосы, у которых оси поршней
или плунжеров перпендикулярны оси вращения ротора или составляют с ней углы
более 45°.

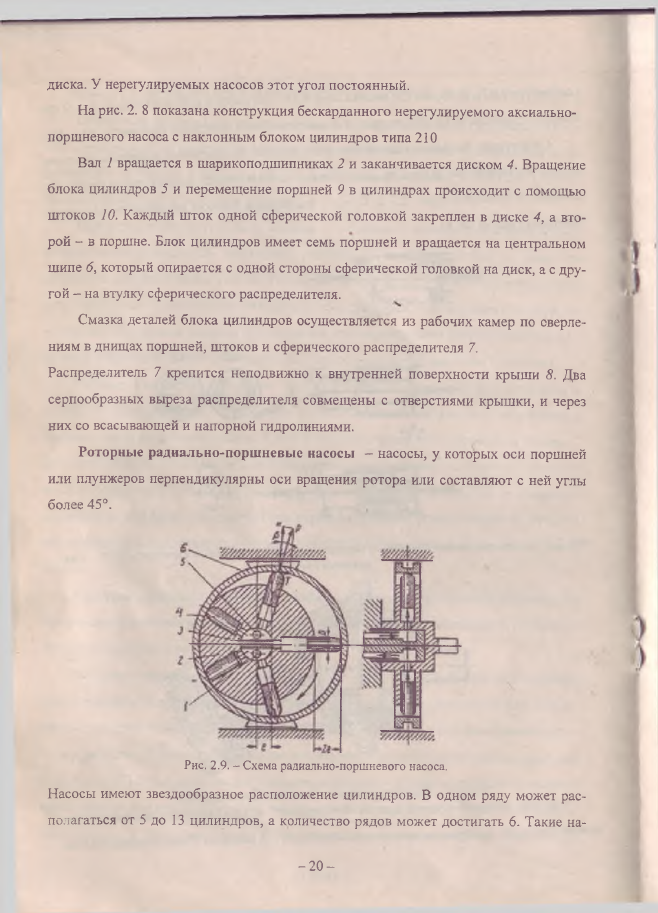

Рис. 2.9. - Схема радиально-поршневого насоса.
Насосы имеют звездообразное расположение цилиндров. В одном ряду может рас
полагаться от 5 до 13 цилиндров, а количество рядов может достигать 6. Такие на-
- 2 0 -
сосы могут обеспечить давление до 100 МПа. Они имеют большой срок службы, но
более громоздки, чем остальные насосы и имеют более высокие моменты инерции,
менее приёмисты и более тихоходные.
Принципиальная схема радиально-поршневого насоса однократного действия
приведена на рис. 2.9. Он состоит из статора
6,
ротора 2, плунжеров
4,
распредели
теля
3.
При вращении ротора плунжеры сферическими головками соприкасаются с
внутренней поверхностью статора и совершают возвратно-поступательное дви
жение относительно цилиндров. Последние своими каналами соединяются со вса
сывающим каналом 5, когда плунжеры отходят от распределителя 3, и с напорным
каналом /, когда плунжеры вытесняют жидкость из цилиндров.
Наличие эксцентриситета
е
определяет величину хода плунжера, а следова
тельно, и подачу насоса. У нерегулируемых насосов
е
= const.
Пластинчатые насосы.
Эти насосы просты по конструкции, имеют малые га
бариты и вес, развивают давление до 17 МПа.

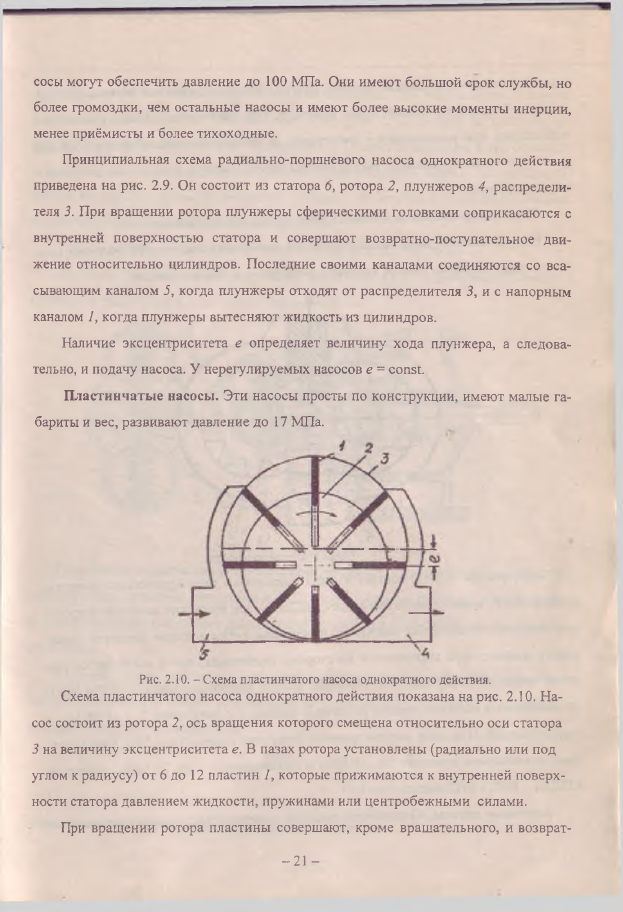

Рис. 2.10. - Схема пластинчатого насоса однократного действия.
Схема пластинчатого насоса однократного действия показана на рис. 2.10. На
сос состоит из ротора
2.
ось вращения которого смещена относительно оси статора
3
на величину эксцентриситета
е.
В пазах ротора установлены (радиально или под
углом к радиусу) от 6 до 12 пластин
1,
которые прижимаются к внутренней поверх
ности статора давлением жидкости, пружинами или центробежными силами.
При вращении ротора пластины совершают, кроме вращательного, и возврат-
- 2 1 -
но-поступательное движение в пазах ротора, образуя замкнутые объемы-камеры,
которые непрерывно меняют свою величину. При увеличении объема происходит
всасывание, при уменьшении - нагнетание. В насосах за один оборот ротора два
раза происходит всасывание, нагнетание жидкости. Насосы двукратного действия -
нерегулируемые.
Шестерённые насосы.
Бывают низкого и высокого давления.
Насосы низкого давления применяются в системах смазки или системах под
питки гидроприводов, насосы высокого давления - ^ в гидроприводах.

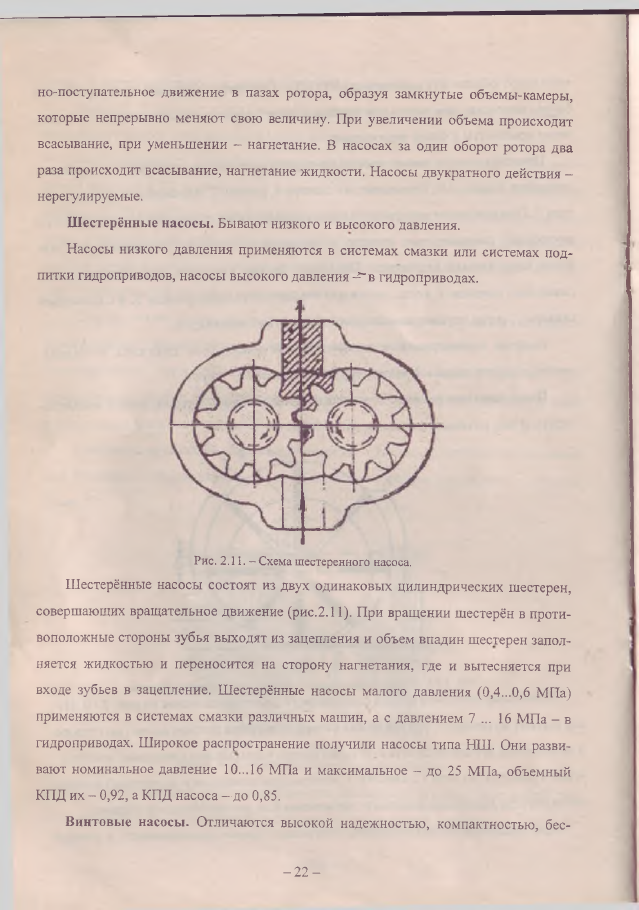

Рис. 2.11. - Схема шестеренного насоса.
Шестерённые насосы состоят из двух одинаковых цилиндрических шестерен,
совершающих вращательное движение (рис.2.11). При вращении шестерён в проти
воположные стороны зубья выходят из зацепления и объем впадин шестерен запол
няется жидкостью и переносится на сторону нагнетания, где и вытесняется при
входе зубьев в зацепление. Шестерённые насосы малого давления (0,4...0,6 МПа)
применяются в системах смазки различных машин, а с давлением 7 ... 16 МПа - в
гидроприводах. Ш ирокое распространение получили насосы типа НШ. Они разви
вают номинальное давление 10...16 МПа и максимальное - до 25 МПа, объемный
КПД их - 0,92, а КПД насоса —до 0,85.
Винтовые насосы.
Отличаются высокой надежностью, компактностью, бес-
- 2 2 -
шумностью в работе и равномерной подачей жидкости. Они выпускаются в двух и
трехвинтовом исполнении. Трехвинтовой насос (рис. 2.12) состоит из трех винто
вых роторов, средний из которых, (диаметром Д ,) является ведущим, а два боковых
(диаметром
d j
служат в качестве уплотнителей ведущего винта. П ри вращ ении
винтов их нарезки, взаимно замыкаясь, отсекают во впадинах некоторые объемы
жидкости и перемещают их вдоль оси вращения.
Насосы развивают давление до 20 МПа и имеют КП Д 0,8.. .0,85.
Винтовые насосы - нерегулируемые. Применяются в гидроприводах, масло-
системах турбин и для подачи вязких жидкостей.
Основными техническими показателями объемного насоса являются: подача,
рабочий объем, давление, мощность и КПД. Все они, кроме рабочего объема, были
рассмотрены ранее (см. работу 2 .1), поэтому на них в данной работе останавливать
ся не будем.
Рабочий объем
насоса
qH
- разность наибольшего и наименьшего значений
замкнутого объема за оборот или двойной ход рабочего органа насоса. Он связан с
идеальной подачей зависимостью:

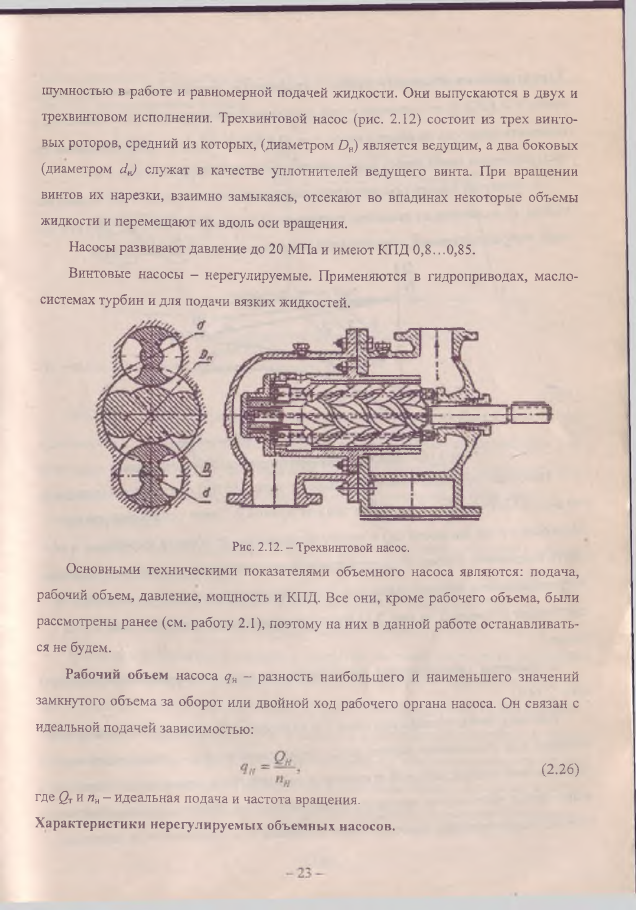

Рис.
2.12. ~
Трехвинтовой насос.
(2.26)
где
QT и пн
- идеальная подача и частота вращения.
Характеристики нерегулируемых объемных насосов.
Характеристика объемного насоса
- графические зависимости подачи
Q,
мощ
ности
N
и КПД
rj)
от давления
р
при постоянных значениях частоты вращения и
плотности жидкости на входе в насос, т. е.
Q = Д р), N =J[p), rj =J(p).

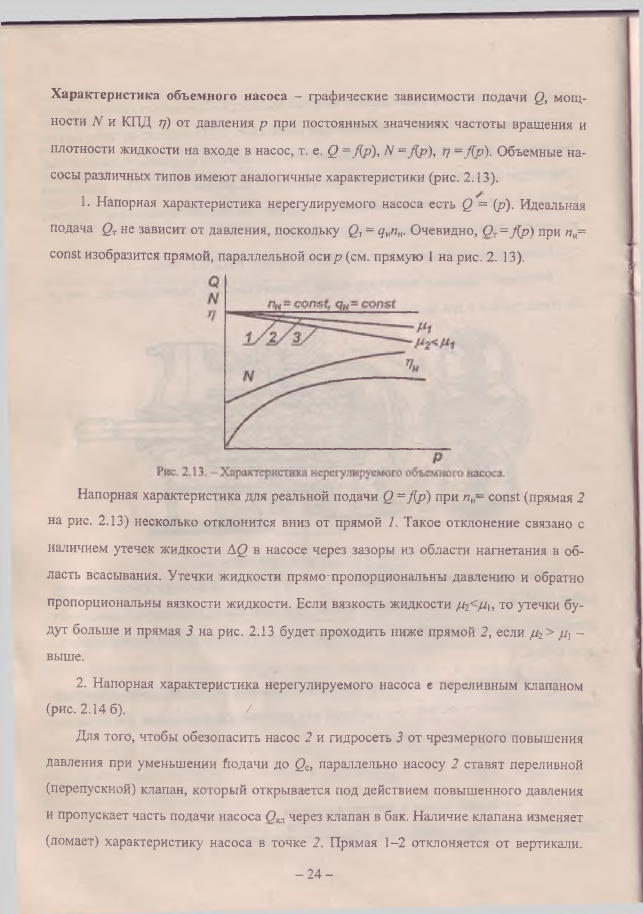

Объемные на
сосы различных типов имеют аналогичные характеристики (рис. 2.13).
1.
Напорная характеристика нерегулируемого насоса есть
Q
=
(р
). Идеальная
подача
Qr
не зависит от давления, поскольку
Q,
=
qvnH.
Очевидно,
От
=
j{p )
при
п„=
const изобразится прямой, параллельной оси
р
(см. прямую 1 на рис. 2. 13).
Напорная характеристика для реальной подачи
Q = fip )
при
п и=
const (прямая
2
на рис. 2.13) несколько отклонится вниз от прямой
1.
Такое отклонение связано с
наличием утечек жидкости A
Q
в насосе через зазоры из области нагнетания в об
ласть всасывания. Утечки жидкости прямо-пропорциональны давлению и обратно
пропорциональны вязкости жидкости. Если вязкость жидкости
ц 2</Л\,
то утечки бу
дут больше и прямая
3
на рис. 2.13 будет проходить ниже прямой 2 , если
ju2 > Ц\
-
выше.
2.
Напорная характеристика нерегулируемого насоса е переливным клапаном
(рис. 2.14 б).
/
Л; я
.. ..
Д та того, чтобы обезопасить насос
2
и гидросеть
3
от чрезмерного повышения
давления при уменьшении йодачи до
Qc,
параллельно насосу
2
ставят переливной
(перепускной) клапан, который открывается под действием повышенного давления
и пропускает часть подачи насоса Окл через клапан в бак. Наличие клапана изменяет
(ломает) характеристику насоса в точке
2.
Прямая 1-2 отклоняется от вертикали.
- 2 4 -
