26.

Принимаем

Наименование элементов поршня

Дизельный двигатель

Принимаем

мм.

Толщина днища поршня δ

(0,1…0,15)D

21

Высота поршня, Н

(0,1…1,25)D

175

Высота огневого (жарового) пояса, е

(0,18…0,25)D

35

Высота первой кольцевой перемычки, hn

(0,03…0,05)D

4,2

Высота верхней части поршня, h1

(0,6…1,0)D

95

Высота юбки поршня, hю

(0,6…1,0)D

84

Внутренний диаметр поршня, di

di=D2(s+t)+t


Толщина стенки головки поршня, s

(0,070,12)D

14

Толщина стенки юбки поршня, δю, мм

2,5…5

5

Радиальная толщина кольца, t



Компрессионного

(0,035…0,045)D

5,6

Маслосьёмного

(0,030…0,043)D

5,3

Радиальный зазор кольцав канавке поршня, t, мм



Компрессионного

0,70…0,95

0,8

Маслосьёмного

0,90…1,10

1,0

Высота кольца, а, мм

1,5…4,0

4,0

Разность между величинами зазоров замка кольца в свободном и рабочем состоянии, А0

(2,5…4,0)t

14

Число масляных отверстий в поршне, nм, шт

6-12

12

Диаметр масляного канала, dм

(0,3…0,5)а

2

Диаметр бобышки,dб

(0,3…0,5)D

70

Расстояние между торцами бобышек,b

(0,25…0,45)D

63

Наружный диаметр поршневого пальца,dn

(0,33…0,43)D

60

Внутренний диаметр поршневого пальца,dв

(0,03…0,06)D

8

Длина пальца,1n

(0,83…0,88)D

120

Длина головки шатуна, 1ш

(0,33…0,45)D

60


Напряжение изгиба в днище поршня

Напряжение сжатия в сечении х-х

Здесь










СХиММ КР.РД.000.000.008

лист






2

изм.

Лист

докум.

Подпись

дата

27.

Напряжение разрыва в сечении х-х

Максимальная угловая скорость холостого хода

Напряжение изгиба первой кольцевой перемычки

Напряжение среза первой кольцевой перемычки

Суммарное напряжение первой кольцевой перемычки

Расчёт поршневого кольца

Среднее давление кольца на стенку цилиндра.

Давление кольца на стенку цилиндра в разных точках окружности определяем по формуле

Результаты расчёта заносим в таблицу

φ,град

0

30

60

90

120

150

180

????к

1,05

1,04

1,02

1,0

1,02

1,27

1,5

Р, МПа

0,139

0,137

0,135

0,132

0,135

0,168

0,198

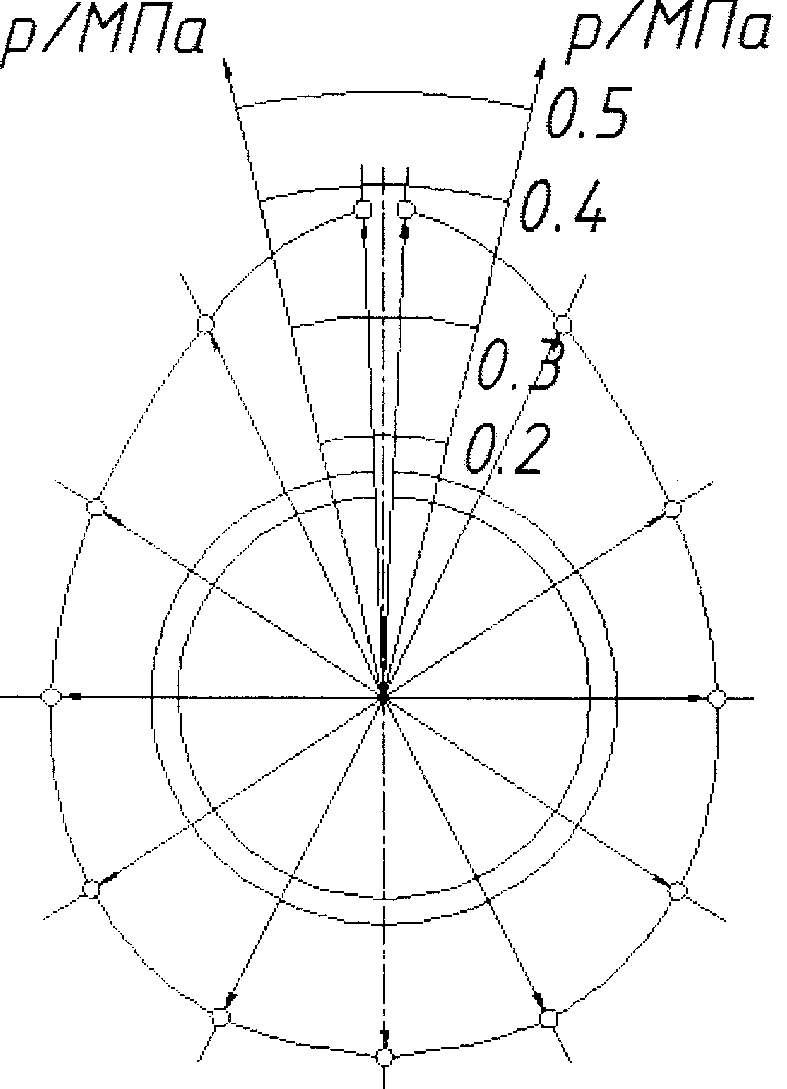

По этим данным строим грушевидную эпюру давлений кольца на стенки цилиндра












СХиММ КР.РД.000.000.008

лист






3

изм.

Лист

докум.

Подпись

дата


28.

Напряжение изгиба кольца в рабочем состоянии

Напряжение изгиба при надевании кольца на поршень

Монтажный зазор в замке поршневого кольца

где /k =0,08 мм, Тц =493 Тk=383 и Т0=293 0К


Расчёт поршневого пальца

Параметры

Буквенное обозначение

Единица измерения

Численное значение

Наружный диаметр пальца

dП

мм

60

Внутренний диаметр пальца

dВ

мм

8

Длинна пальца

lП

мм

120

Длинна втулки пальца

lШ

мм

60

Расстояние между торцами бобышек

b

мм

63

Материал поршневого пальца

Е=сталь12Х

МПа

220000

Расчётные силы действующие на поршневой палец:

газовая

инерционная

расчётная

Удельное давление пальца на втулку поршневой головки шатуна

Удельное давление пальца на бобышку











СХиММ КР.РД.000.000.008

лист






4

изм.

Лист

докум.

Подпись

дата

29.

Напряжение изгиба в среднем сечении пальца

где

Касательные напряжения среза в сечениях между бобышками и головкой шатуна

Наибольшее увеличение горизонтального диаметра пальца при овализации

Напряжения овализации на внешней поверхности пальца:

В горизонтальной плоскости ( точки 1, ψ=00)

В вертикальной плоскости ( точки 3, ψ=900)

Напряжения овализации на внешней поверхности пальца:

В горизонтальной плоскости ( точки 2, ψ=00)

В горизонтальной плоскости ( точки 4, ψ=900)









СХиММ КР.РД.000.000.008

лист






5

изм.

Лист

докум.

Подпись

дата

30.

Наибольшее напряжение овализации возникает на внутренней поверхности пальца в горизонтальной плоскости.

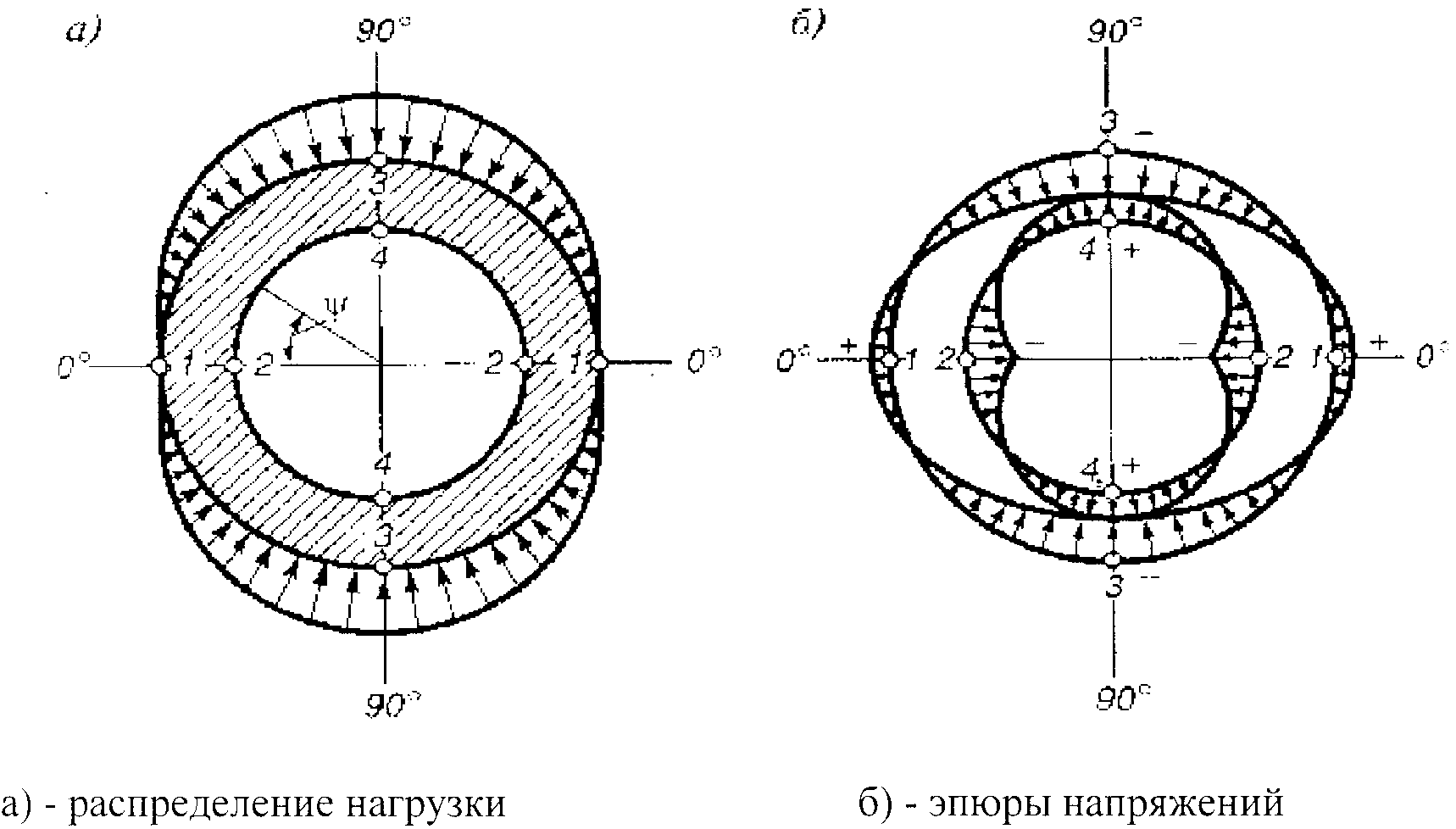

Расчётная схема поршневого пальца






























СХиММ КР.РД.000.000.008

лист






6

изм.

Лист

докум.

Подпись

дата

31.

9. Расчёт системы двигателя

Расчёт системы жидкостного охлаждения

При номинальной мощности Ne=246 кВт ёмкость системы охлаждения

Vохл в дм3 выбираем из диапазона значений:

Vохл=(0,18…0,24) Ne;

Принимаем Vохл=94дм3

Жидкостный насос

Принимаем:

- количество теплоты отводимой охлаждающей жидкостью от двигателя

- средняя теплоёмкость жидкости сж= 4187Дж/(кг*К)

- средняя плотность жидкости ρж= 1000 кг/м3

- температурный перепад жидкости в радиаторе Тж=10 К.

Циркуляционный расход жидкости в системе охлаждения двигателя Gж в м2/с;

Принимаем коэффициент подачи насоса ηн=0,85

Расчётная производительность насоса

Принимаем механический КПД насоса ηм =0,9

Принимаем гидравлический КПД насоса ηh=0,65

Мощность потребляемая жидкостным насосом

Жидкостный радиатор

Принимаем:

- средняя теплоёмкость воздуха свозд= 1000Дж/(кг*К)

- температурный перепад воздуха в радиаторе Твозд=25 К.

- температура воздуха перед в радиатором Твозд.вх=313 К.







СХиММ КР.РД.000.000.009






Изм.

Лист

Документа

Подпись

Дата

Разработал.

Толкачёв О.В




Расчёт системы двигателя

Литер

Лист

Листов

Проверил

Морозов О.А.




У


1

2

Рецензент






ТГСХА гр.522

Н Контр




Утвердил





32.

- количество теплоты, отводимой от двигателя через охлаждающую жидкость к окружающему воздуху Qвозд= Qохл=270600 Дж/с

Количество воздуха проходящего через радиатор

Массовый расход жидкости, проходящей через радиатор

Средняя температура охлаждающего воздуха проходящего через радиатор

Средняя температура жидкости в радиаторе

Коэффициент теплопередачи радиатора принимаем К=160 Вт/(м2К)

Поверхность охлаждения радиатора


Вентилятор

Принимаем :

-напор создаваемый вентилятором рmр=760 Па,

- скорость воздуха перед фронтом радиатора ωвозд=20 м/с

Фронтовая поверхность радиатора

Диаметр радиатора

Мощность затрачиваемая на привод вентилятора

















СХиММ КР.РД.000.000.009

лист






2

изм.

Лист

докум.

Подпись

дата

33.

10. Предложения по применению двигателя

Модели данного семейства выпускаются с турбонаддувом и охлаждением воздуха в теплообменнике типа "воздух-воздух", встроенном в двигателе. Маслорадиатор встроен в двигатель. По заказу на двигателе возможна установка маслорадиатора трансмиссии. Предназначены для установки на карьерные самосвалы БелАЗ грузоподъемностью 42-55 тонн, многоосные тягачи, промышленные тракторы, стационарные установки. Назначение: самосвалы "БелАЗ" полной массой до 70, 75, 80, 95 тонн, изделия КЗКТ МО РФ, МЗКТ, ИЗТМ, тягачи, шассии МЗКТ, промышленные тракторы, трубоукладчики ЧЗПТ, колесные бульдозеры, погрузчики ЧЗПТ, стационарные установки.
Создание новых двигателей семейства 140х140, в том числе для спецтехники Министерства обороны.





























СХиММ КР.РД.000.000.010






Изм.

Лист

Документа

Подпись

Дата

Разработал.

Толкачёв О.В




Предложения по применению двигателя

Литер

Лист

Листов

Проверил

Морозов О.А.




У


1

1

Рецензент






ТГСХА гр.522

Н Контр




Утвердил




34.

11. Используемая литература

1. Пузанков А.Г. Конструкция,теория и расчёт –М.:Издательский центр «Академия»,

2007. -544с.

2. Колчин А.И., Демидов В.П. Расчёт автомобильных и тракторных двигателей –М .:

Высшая школа, 2002

3. Котиков В.М., Ерхов А.В. Тракторы и автомобили –М.:Издательский центр «Академия»,

2008. -416с.

4. Баловнёв В.И., Данилов Р.Г. Тракторы и автомобили : краткий справочник –М.:

Издательский центр «Академия», 2008. -384с.
