ЛАБОРАТОРНАЯ
РАБОТА
5
Тема
:
Создание
электрических
схем
графическим
редактором
P-CAD Schematic
Цель
занятия
—
изучение
методики
работы
с
графическим
редактором
P-CAD Schematic;
приобретение
навыков
создания
и
оформления
электрических
схем
.
5.1.
О
БЩ ИЕ
СВЕД ЕНИЯ
О
Г РАФИЧЕС КОМ
РЕДАКТОРЕ
P-CAD
S
CHEM ATIC
Графический
редактор
P-CAD Schematic
предназначен
для
разработки
электрических
принципиальных
схем
с
использованием
условных
графических
обозначений
элементов
.
При
этом
УГО
ЭРЭ
могут
извлекаться
из
соответствующей
библиотеки
или
создаваться
средствами
самой
программы
.
Если
не
разрабатывается
узел
печатной
платы
,
то
при
вычерчивании
схем
берутся
УГО
элементов
,
не
связанные
с
их
конструктивной
базой
.
Такая
схема
может
использоваться
как
иллюстративный
материал
.
При
возникновении
необходимости
разработки
ПП
ее
надо
дополнить
соответствующей
конструкторско
-
технологической
информацией
.
При
выполнении
проекта
с
разработкой
узла
ПП
схема
должна
формироваться
из
библиотечных
элементов
,
которые
включают
полную
информацию
о
конструктивных
особенностях
ЭРЭ
и
их
посадочных
местах
на
ПП
.
Запуск
программы
осуществляется
через
кнопку
«
Пуск
»
с
последующим
выполнением
в
выпадающем
меню
команд
«
Программы
», «P-CAD 2001»
и
«P-CAD Schematic».
В
том
случае
,
если
на
компьютере
запущена
одна
из
программ
P-
CAD 2001,
необходимо
щелкнуть
ЛК
по
команде
Utils
(
Служебные
команды
).
Откроется
выпадающее
меню
,
в
котором
несколько
пунктов
начинаются
с
аббревиатуры
P-
CAD.
Щелчок
мыши
по
P-CAD Schematic
запустит
программу
.
При
этом
действующая
программа
не
закроется
,
а
только
свернется
и
к
ней
всегда
можно
будет
вернуться
.
Экран
графического
редактора
P-CAD Schematic
представлен
на
рис
.
5.1.1.
Рисунок
5.1.1
Пиктограммы
меню
инструментов
следующие
:
Place Part —
размещение
символа
компонента
;
Place Wire —
размещение
цепи
;
Place Bus —
размещение
шины
;
Place Port —
размещение
порта
;
Place Pin —
размещение
вывода
;
Place Line —
размещение
линии
;
Place Arc —
размещение
дуги
;
Place Polygon —
размещение
полигона
;
Ref Point —
размещение
точки
привязки
символа
;
Text —
ввод
текста
;
Attribute —
ввод
атрибута
;
Field —
размещение
строки
данных
;
ЕЕЕ
Symbol —
размещение
символа
блока
;
Manual —
редактирование
цепи
;
Rename Net —
переименование
цепи
;
Measure —
измерение
расстояния
;
Record ECOs —
начать
/
закончить
запись
файла
изменений
.
5.2.
С
ОЗ ДАНИЕ
С ХЕ М Ы
ЭЛЕКТРИЧЕ СКОЙ
ПРИН ЦИ ПИА ЛЬН ОЙ
Сформировать
фрагмент
схемы
электрической
принципиальной
,
представленной
на
рис
. 1.2.
Запустить
графический
редактор
P-CAD Schematic.
Настроить
конфигурацию
графического
редактора
.
Для
этого
необходимо
:
В
меню
Options
щелкнуть
ЛК
по
строке
Configure.
Появится
диалоговое
окно
Options Configure.
В
области
Workspace Size «
выбрать
»
формат
A3
или
через
кнопку
User
в
окне
Width
задать
размер
420
мм
,
а
в
окне
Height — 297
мм
.
В
поле
Units
установить
миллиметры
— mm
как
основную
систему
единиц
(
рис
. 5.2.1).
Нажать
кнопку
ОК
.

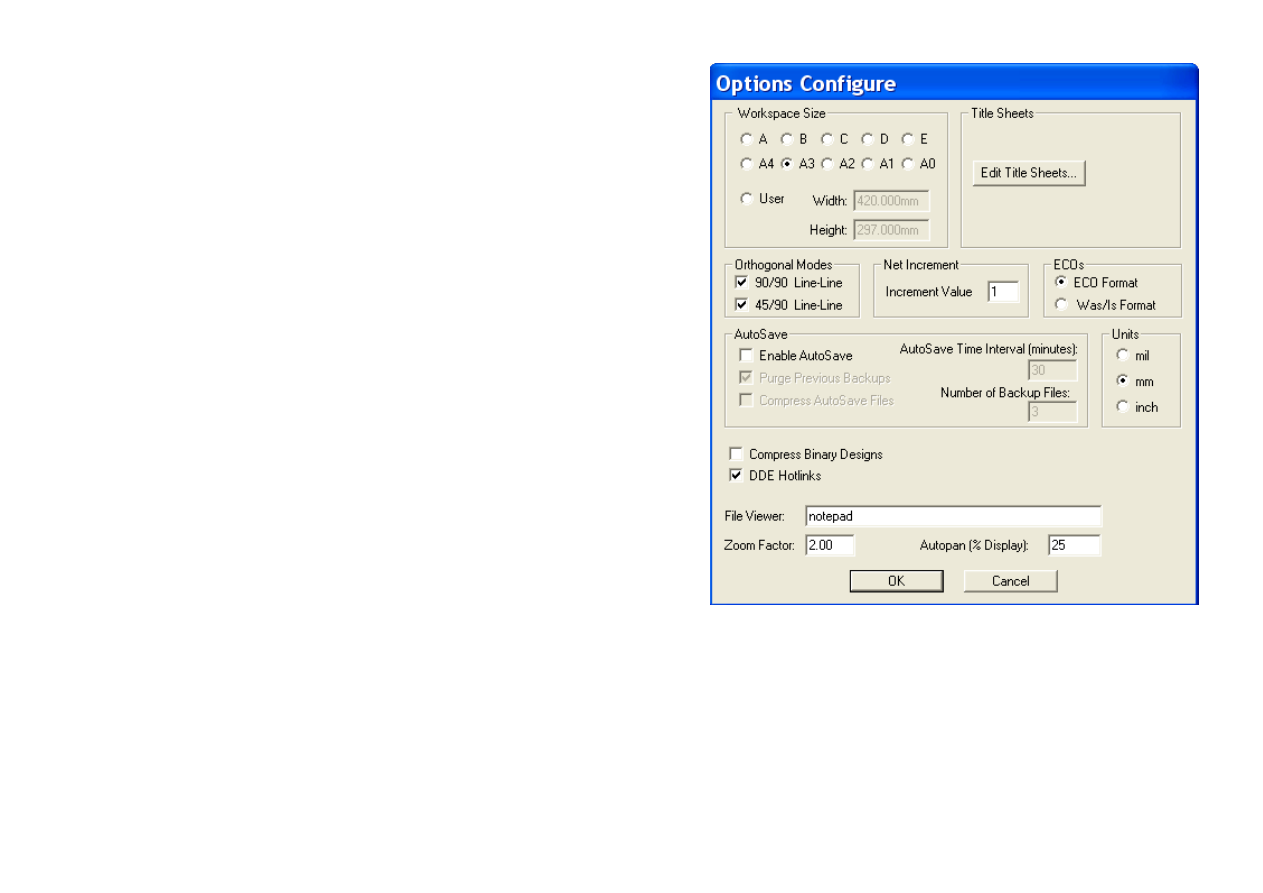

Рисунок
5.2.1
В
меню
Options
щелкнуть
по
строке
find,
появится
диалоговое
окно
Options Grid.
В
нем
установить
новую
сетку
графического
редактора
с
шагом
1,25
мм
.
Для
этого
в
области
Grid Spacing
набрать
на
клавиатуре
1.25
и
нажать
кнопку
Add
(
рис
. 5.2.2,
а
).
Нажать
кнопку
ОК
.

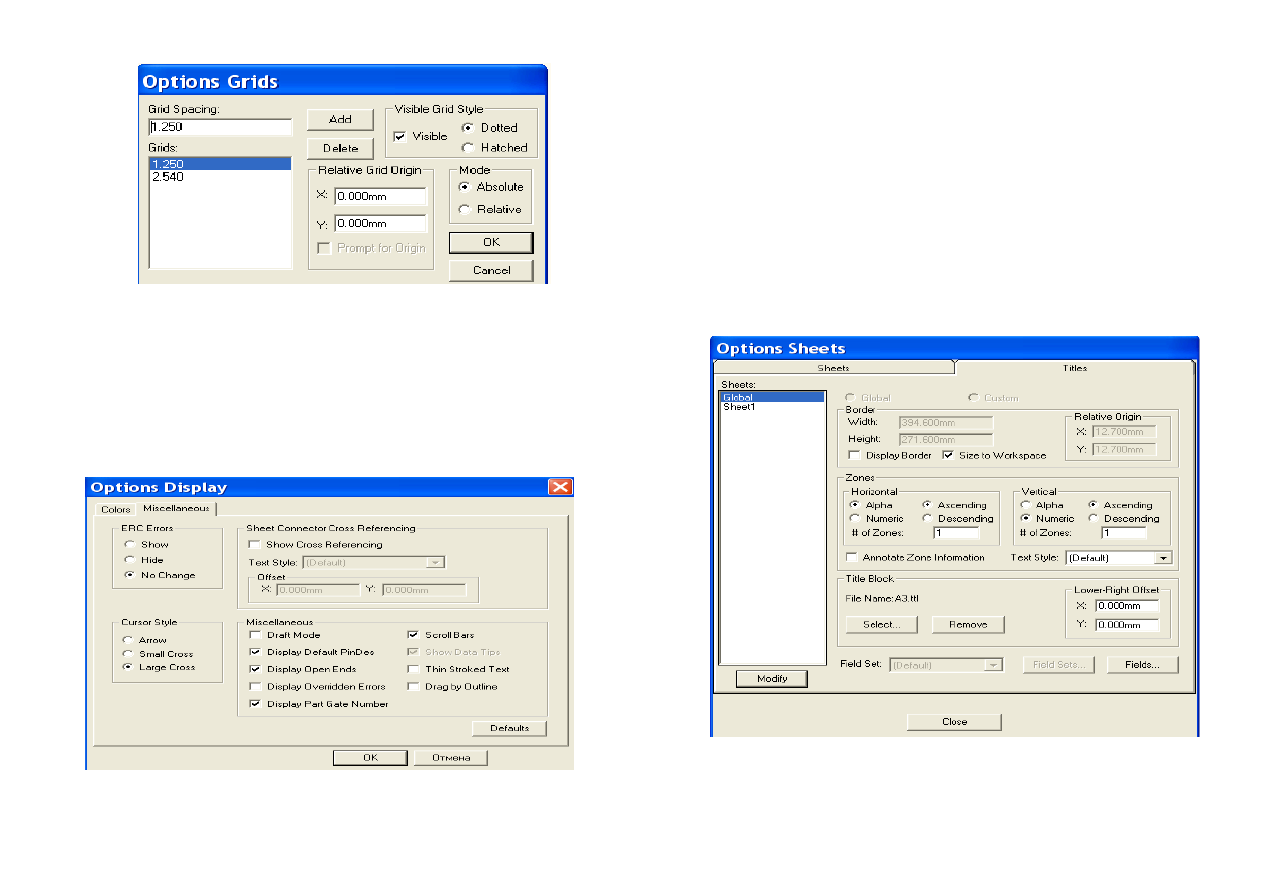

Рисунок
5.2.2,
а
Установку
элементов
и
проведение
электрических
цепей
на
одной
линии
удобно
выполнять
,
пользуясь
курсором
в
форме
большого
перекрестья
.
Для
этого
надо
выполнить
команды
Options/Display
(
Установка
экрана
).
В
открывшемся
одноименном
окне
перейти
на
закладку
Miscellaneous
(
Разнообразные
)
и
в
поле
Cursor Style
выбрать
Large Cross
(
рис
. 5.2.2,
б
).
Рисунок
5.2.2,
б
Настроить
вид
основной
надписи
.
Для
этого
вновь
в
меню
Options
щелкнуть
ЛК
по
строке
Configure.
В
появившемся
окне
Options Configure
нажать
на
панель
Edit
Title Sheets.
Откроется
окно
настроек
основной
надписи
.
В
области
Title Block
нажать
кнопку
Select.
Появится
стандартное
диалоговое
окно
Windows
для
загрузки
файла
с
основной
надписью
.
Открыть
папку
Titles.
Загрузить
файл
с
именем
A3.ttl,
нажать
кнопку
Modify
(
рис
. 5.2.3),
а
затем
Close.
Нажать
кнопку
ОК
.
эта
операция
требуется
для
выполнения
чертежа
схемы
на
листе
со
штампом
.
Если
цель
работы
–
получение
печатной
платы
без
оформления
документации
,
то
можно
пропустить
.
Рисунок
5.2.3
Установить
элементы
. (
Взаимное
расположение
элементов
показано
на
рис
. 5.2.9.)
Для
этого
выполнить
команды
Place/Part
(
Размещение
элементов
).
Появится
одноименное
окно
Place Part (
рис
. 5.2.4,
а
).
Нажать
панель
Library Setup.
Откроется
окно
,
в
котором
представлены
загруженные
библиотеки
(
рис
. 5.2.4,
б
).
Нажать
кнопку
Add.
В
появившемся
стандартном
окне
Windows
нужно
выбрать
файл
ЭРЭ
.lib
и
нажать
кнопку
«
Открыть
».
После
этого
нажать
кнопку
ОК
в
окне
Library Setup.

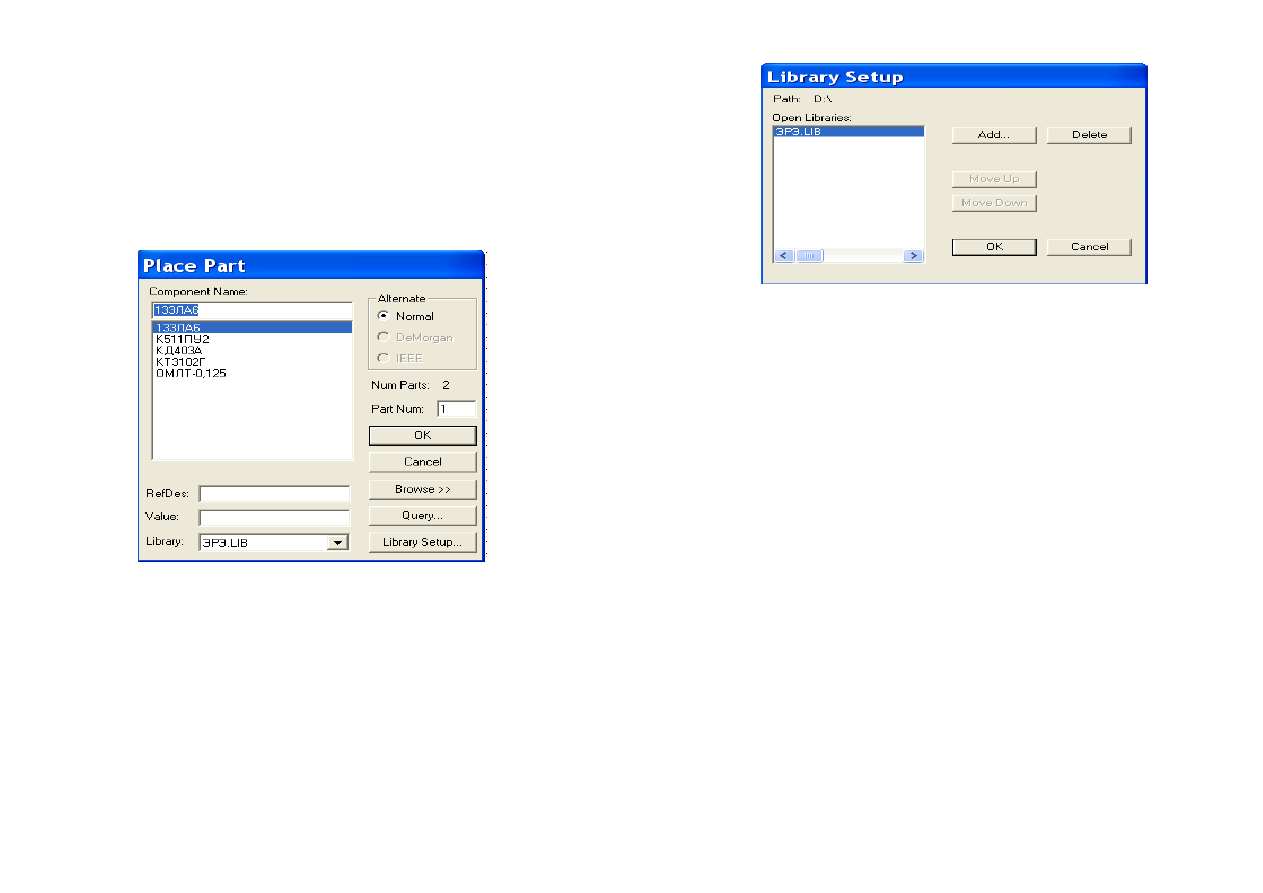

Рисунок
5.2.4,
а
Рисунок
5.2.4,
б
а
)
В
диалоговом
окне
(
рис
. 5.2.5)
выбрать
резистор
ОМЛТ
-0,125
и
щелкнуть
по
кнопке
ОК
.
Нажать
на
клавишу
R,
элемент
повернется
на
90°.
После
этого
курсором
указать
на
рабочем
поле
место
для
его
размещения
—
точку
с
координатами
(70,00; 86.25)
либо
ввести
эти
координаты
с
клавиатуры
.
Для
.
чего
нажать
клавишу
буквы
J,
набрать
координату
X — 70,
нажать
Таб
,
затем
набрать
координату
Y
— 86.25
и
нажать
Enter.
Курсор
окажется
в
точке
с
этими
координатами
.
Щелкнуть
ЛК
,
а
затем
ПК
.
Элемент
будет
установлен
на
место
.

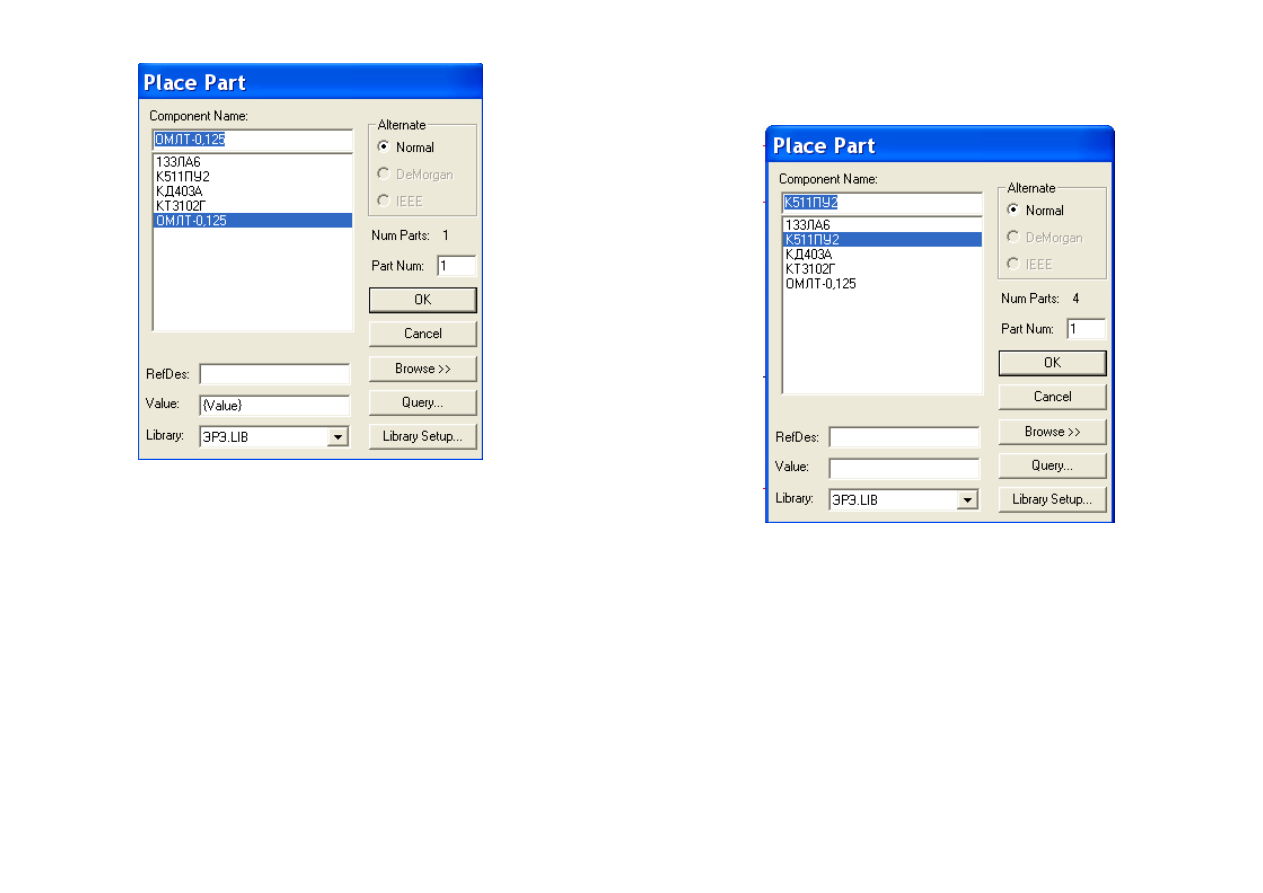

Рисунок
5.2.5
б
)
Вновь
щелкнуть
ЛК
.
В
открывшемся
окне
выбрать
элемент
ОМЛТ
0,125,
щелкнуть
по
кнопке
ОК
.
Развернуть
его
на
90°
и
поместить
на
рабочем
поле
три
таких
резистора
в
точках
(87.5; 111.25), (97.5; 106,25), (136,25; 117,25).
Масштаб
изображения
при
этом
целесообразно
увеличить
,
нажав
несколько
раз
на
клавишу
серый
«+».
в
)
Далее
таким
же
способом
установить
диод
КД
403
в
точку
(87.5; 92.25)
и
транзистор
KT3102G
в
(123.75; 106.25).
г
)
Теперь
нужно
установить
вентили
микросхемы
К
511
ПУ
2.
Вначале
установим
1-
й
вентиль
.
Для
этого
необходимо
снова
щелкнуть
ЛК
и
выбрать
элемент
К
511
ПУ
2.
После
этого
надо
проверить
,
чтобы
в
области
Part Nurn
стояла
(
рис
. 5.2.6,
а
).
Нажать
на
кнопку
ОК
,
а
затем
нажатием
ЛК
установить
1-
й
вентиль
в
точку
с
координатами
(154.5; 123.75),
щелкнуть
ПК
.
Затем
всю
эту
процедуру
повторить
при
установке
2-
го
вентиля
в
точку
(204.5; 125).
Щелкнуть
ПК
.
Рисунок
5.2.6,
а
Установить
3-
й
и
4-
й
вентили
.
Снова
щелкнуть
Л
К
и
в
открывшемся
окне
опять
выбрать
элемент
К
511
ПУ
2,
но
в
области
Part Mum
теперь
задать
3 (
рис
. 5.2.6,
б
).
Для
этого
щелкнуть
ЛК
в
окне
Part Num
и
ввести
3.
Нажать
на
кнопку
ОК
и
установить
на
рабочем
поле
щелчком
ЛК
3-
й
вентиль
в
точку
(170; 90).
Щелкнуть
ПК
.
