Для
записи
сформированной
схемы
выполнить
команды
File/Save As.
Откроется
диалоговое
окно
Save As,
в
котором
необходимо
указать
папку
для
хранения
проекта
.
Если
такая
папка
не
была
создана
ранее
,
то
ее
можно
создать
под
именем
«
Проект
».
После
этого
открыть
папку
«
Проект
»
и
в
строке
«
Имя
файла
»
набрать
«
Схема
».
Щелкнуть
по
панели
«
Сохранить
».
Для
упаковки
схемы
на
печатную
плату
(
размещения
на
ПП
корпусов
ЭРЭ
с
указанием
электрических
связей
между
ними
в
соответствии
с
принципиальной
схемой
)
ее
надо
записать
в
виде
списка
соединений
.
Последний
включает
в
себя
список
ЭРЭ
и
цепей
с
указанием
номеров
выводов
ЭРЭ
,
к
которым
они
подключены
.

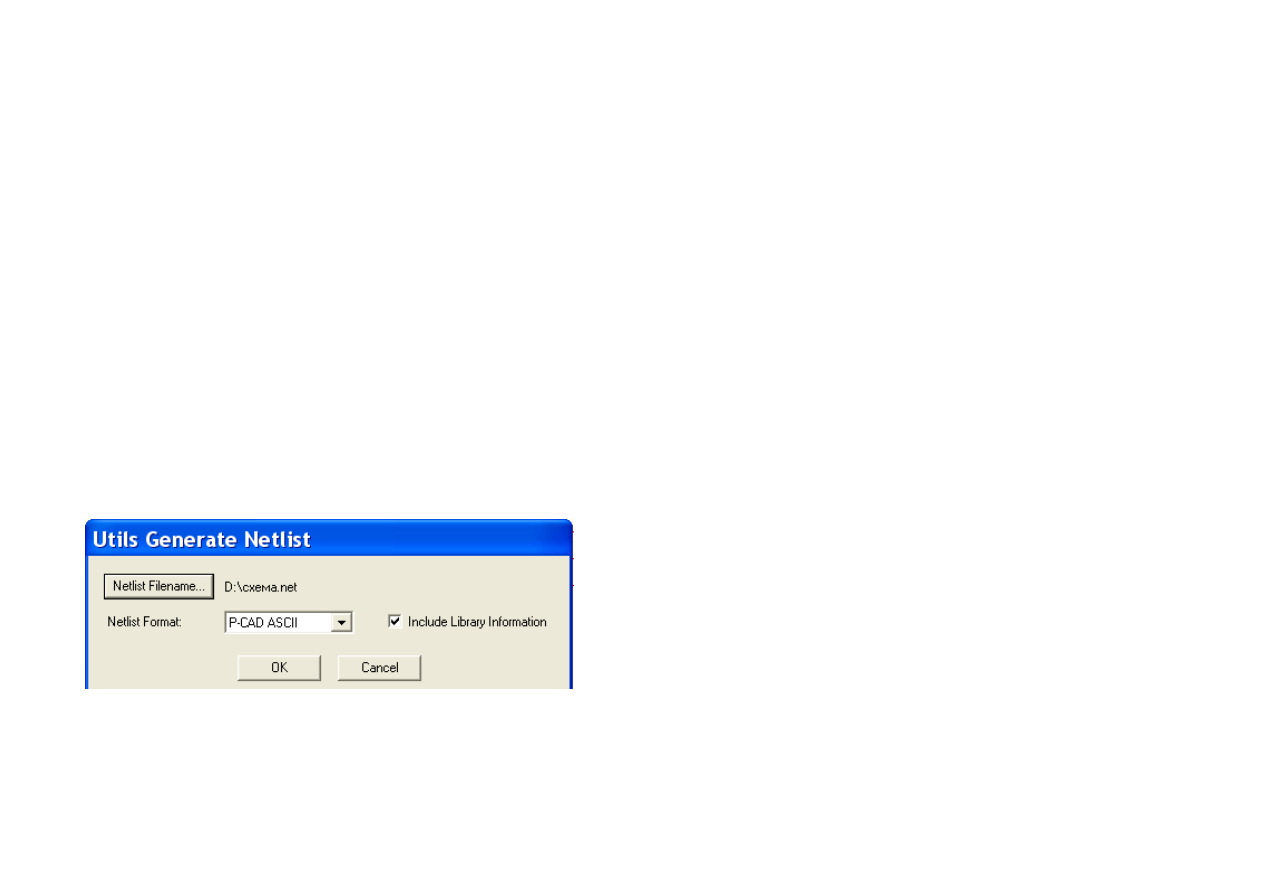

Для
этого
в
меню
Utils
выполнить
команду
Generate
Netlist.
В
открывшемся
окне
нажать
на
панель
Netlist Filename,
которая
позволяет
назначить
имя
выходного
файла
.
В
открывшемся
стандартном
окне
Windows
указать
папку
«
Проект
»
и
имя
файла
списка
соединений
— «
Схема
».
Нажать
кнопку
ОК
.
В
открывшемся
списке
Netlist Format
необходимо
выбрать
формат
P-CAD ASCII (
он
передает
атрибуты
схем
на
ПП
)
и
нажать
кнопку
ОК
(
рис
. 5.2.20).
Схема
будет
сохранена
.
Рисунок
5.2.20
Процедура
создания
схемы
электрической
принципиальной
завершена
.
Можно
приступать
к
размещению
ЭРЭ
на
печатной
плате
.
