8

При  создании  на  предприятии  комплексной  системы

управления

качеством

продукции

АСУТП

являются

ее

исполнительными  подсистемами,  обеспечивающими  заданное
качество  продукции  ТОУ  и  подготовку  фактической  оперативной
информации  о  ходе  технологических  процессов  (статистический
контроль и т.д.).

Перечень, форма представления и режим обмена информацией

между  АСУТП  и  взаимосвязанными  с  ней  другими  системами
управления

(как

автоматизированными,

так

и

неавтоматизированными)  определяются  в  каждом  конкретном
случае в зависимости от специфики производства, его организации и
принятой структуры управления им.

1.2Функции АСУТП.

При  создании  АСУТП  должны  быть  определены  конкретные

цели функционирования системы и ее назначение в общей структуре
управления предприятием. Такими целями, например, могут быть:

•

экономия

топлива,

сырья,

материалов

и

других

производственных ресурсов;

•

обеспечение безопасности функционирования объекта;

•

повышение  качества  выходного  продукта  (изделия)  или
обеспечение  заданных  значений  параметров  выходных
продуктов (изделий);

•

снижение  затрат  живого  труда;  достижение  оптимальной
загрузки (использования) оборудования;

•

оптимизация режимов работы технологического оборудования
(в  том  числе,  маршрутов  обработки  в  дискретных
производствах) и т. д.

Функция  АСУТП  —  это  совокупность  действий  системы,

направленных

на

достижение

частной

цели

управления.

Совокупность действий системы представляет собой  определенную
и описанную в эксплуатационной документации последовательность
операций  и  процедур,  выполняемых  частями  системы.  Следует
отличать функции АСУТП в целом от функций, выполняемых всем
комплексом  технических  средств  системы  или  его  отдельными
устройствами.

Функции

АСУТП

подразделяются

на

управляющие,

информационные и вспомогательные.

Управляющая  функция

  АСУТП  —  это  функция,  результатом

которой  являются  выработка  и  реализация  управляющих
воздействий на технологический объект управления.
К управляющим функциям АСУТП относятся:

9

•

регулирование  (стабилизация)  отдельных  технологических
переменных;

•

однотактное

логическое

управление

операциями  или

аппаратами;

•

программное логическое управление группой оборудования;

•

оптимальное  управление  установившимися  или  переходными
технологическими  режимами  или  отдельными  участками
процесса;

•

адаптивное  управление  объектом  в  целом  (например,
самонастраивающимся

комплексно-автоматизированным

участком станков с числовым программным  управлением).

Информационная  функция

  АСУТП  —  это  функция  системы,

содержанием  которой  являются  сбор,  обработка  и  представление
информация  о  состоянии  АТК  оперативному  персоналу  или
передача этой информации для последующей обработки.
К информационным функциям АСУТП относятся:

•

централизованный  контроль  и  измерение  технологических
параметров;

•

косвенное  измерение  (вычисление)  параметров  процесса
(технико-экономических

показателей,

внутренних

переменных);

•

формирование  и  выдача  данных  оперативному  персоналу
АСУТП или (АТК);

•

подготовка  и  передача  информации  в  смежные  системы
управления;

•

обобщенная  оценка  и  прогноз  состояния  АТК  и  его
оборудования.

Отличительная  особенность  управляющих  и  информационных

функций  АСУТП  их  направленность  на  конкретного  потребителя
(объект  управления,  оперативный  персонал,  смежные  системы
управления).
Вспомогательные функции АСУТП - это функции, обеспечивающие
решение внутрисистемных задач.

Вспомогательные  функции

 не имеют потребителя вне системы

и  обеспечивают  функционирование  АСУТП  (функционирование
технических  средств  системы,  контроль  за  их  состоянием,
хранением информации и т. п.).

В  зависимости  от  степени  участия  людей  в  выполнении

функций  системы  различаются  два  режима  реализации  функций:
автоматизированный и автоматический.

Автоматизированный

режим

реализации

управляющих

функций характеризуется участием человека в выработке (принятии)

10

решений  и  (или)  их  реализации.  При  этом  возможны  следующие
варианты:

•

ручной  режим,  при  котором  комплекс  технических  средств
представляет

оперативному

персоналу

контрольно-

измерительную  информацию  о  состоянии  ТОУ,  а  выбор  и
осуществление

управляющих

воздействий

производит

человек-оператор;

•

режим  «советчика»,  при  котором  комплекс  технических
средств  вырабатывает  рекомендации  по  управлению,  а
решение  об  их  использовании  принимается  и  реализуется
оперативным персоналом;

•

диалоговый режим, при котором оперативный персонал имеет
возможность  корректировать  постановку  и  условия  задачи,
решаемой  комплексом  технических  средств  системы  при
выработке рекомендаций по управлению объектом.

Автоматический  режим

  реализации  управляющих  функций

предусматривает  автоматическую  выработку  и  реализацию
управляющих воздействий. При этом различаются:

•

режим

косвенного

управления,

когда

средства

вычислительной  техники  автоматически  изменяют  уставки  и
(или)

параметры

настройки

локальных

систем

автоматического управления (регулирования);

•

режим прямого (непосредственного) цифрового (или аналого-
цифрового)  управления,  когда  управляющее  вычислительное
устройство  формирует  воздействие  на  исполнительные
механизмы.

 Автоматизированный

режим

реализации

АСУТП

информационных функций АСУТП предусматривает участие людей
в операциях по получению и обработке информации.

В  автоматическом  режиме  все  необходимые  процедуры

обработки информации реализуются без участия человека.

АСУТП представляют собой системы управления, качественно

отличные  от  систем  автоматического  регулирования  (САР),
предназначенных для стабилизации режимов процессов и агрегатов.

11

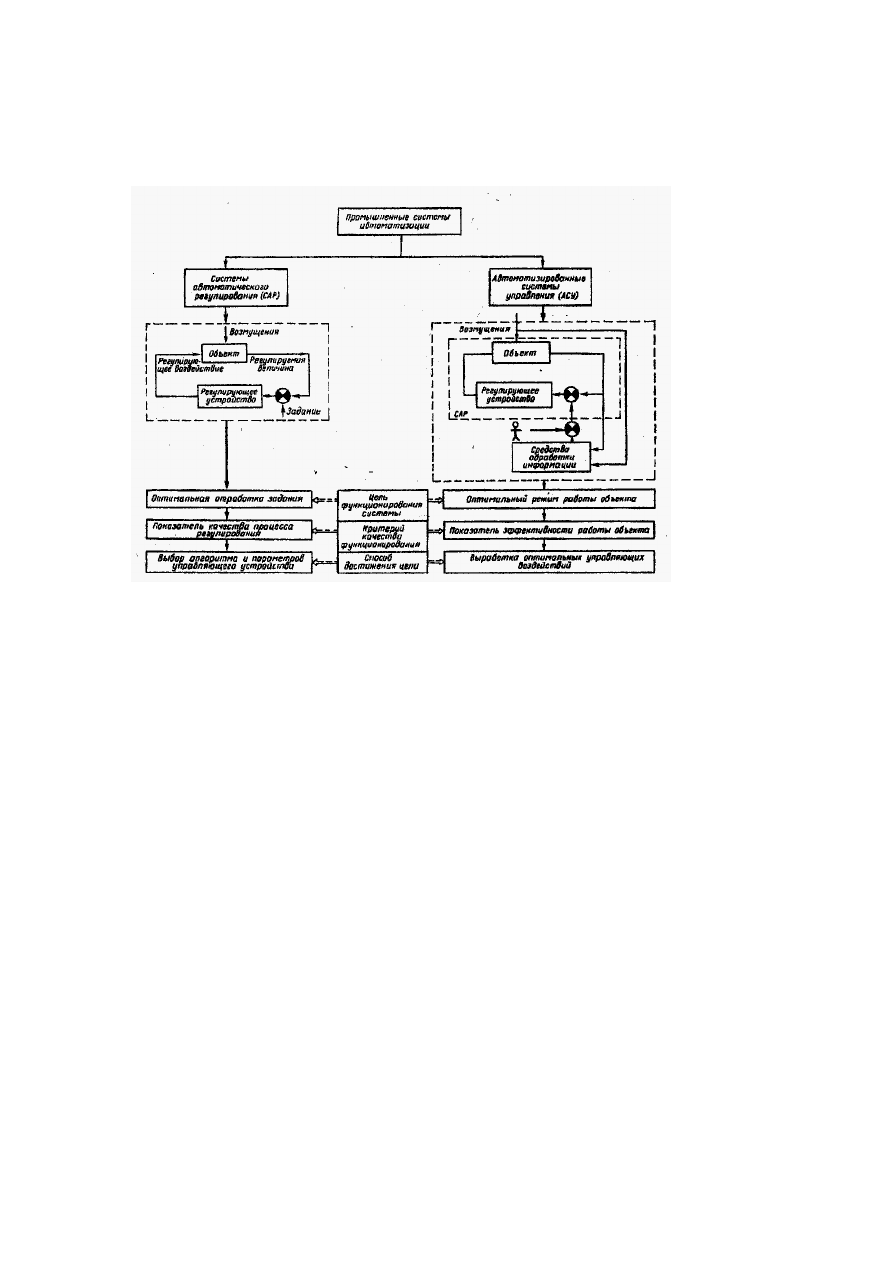

На  рис.  1.1  приведены  структуры  САР  и  АСУТП.  Системы

автоматического  регулирования,  как  правило,  представляют  собой
замкнутые  системы  управления,  функционирующие  без  участия
человека.

Рис. 1.1 Сравнение промышленных систем автоматизации

Основная  цель  САР  -    оптимальная  отработка  задания,

обеспечивающего  стабилизацию  требуемой  физической  величины
или  технологического  параметра.  При  этом  значение  задания
считается  известным  и  может  быть  как  постоянным,  так  и
изменяющимся по заранее известному закону.

Структура  АСУТП,  в  отличие  от  САР,  предполагает

непременное участие человека – оператора  в принятии решений по
управлению  объектом.  Структура  АСУТП  обязательно  включает
контур  формирования  оператором  управляющих  воздействий,
поскольку цель АСУТП – реализация оптимального режима работы
объекта.

Критериями  оптимальности  технологических  режимов,  как

правило,  являются  технико-экономические  показатели  (к.п.д.,
удельные  расходы  сырья,  энергии,  топлива,  себестоимость
продукции),  которые  обычно  не  могут  быть  непосредственно
измерены,

а

получаются

в

результате

соответствующих

вычислительных процедур

12


1.3 Состав АСУТП.


Для выполнения функций АСУТП необходимо взаимодействие

следующих ее составных частей:

•

технического обеспечения (ТО);

•

программного обеспечения (ПО);

•

информационного обеспечения (ИО);

•

организационного обеспечения (ОО);

•

оперативного персонала (ОП).

Техническое  обеспечение

  АСУТП  представляет  собой  полную

совокупность

технических

средств,

достаточную

для

функционирования АСУТП и реализации системой всех ее функций.

В состав комплекса технических средств (КТС АСУТП) входят

вычислительные  и  управляющие  устройства;  средства  получения
(датчики),  преобразования,  хранения,  отображения  и  регистрации
информации  (сигналов);  устройства  передачи  сигналов  и
исполнительные устройства.

Программное  обеспечение

  АСУТП  —  совокупность  программ,

необходимая  для  реализации  функций  АСУТП,  заданного
функционирования  комплекса  технических  средств  АСУТП  и
предполагаемого развития системы.

Программное  обеспечение  АСУТП  подразделяется  на  общее

ПО и специальное программное обеспечение.

Общее  программное  обеспечение

  АСУТП  поставляется    в

комплекте  со  средствами  вычислительной  техники.  К  общему
программному  обеспечению  АСУТП  относятся  необходимые  в
процессе  функционирования  и  развития  системы  программы,
программы  для  автоматизации  разработки  программ,  компоновки
программного

обеспечения,

организации

функционирования

вычислительного  комплекса  и  другие  служебные  и  стандартные
программы (организующие программы, транслирующие программы,
библиотеки стандартных программ и др.).

Специальное

программное

обеспечение

АСУТП

разрабатывается или заимствуется из соответствующих фондов при
создании  конкретной  системы  и  включает  программы  реализации
основных  (управляющих  и  информационных)  и  вспомогательных
(обеспечение заданного функционирования КТС  системы, проверка
правильности ввода информации, контроль за работой КТС системы
и т. п.) функций АСУТП.

Специальное

программное

обеспечение

АСУТП

разрабатывается  на  базе  и  с  использованием  программ  общего
программного обеспечения.
