Кодовое обозначение класса АСУТП состоит из основного и
дополнительного кодов. Основной код строится из цифровых и
буквенных индексов классификации, приведенных в табл. 1-5.
Например, словесному обозначению АСУ непрерывным
технологическим процессом в агрегате «советующего» типа, с 360
технологическими
переменными
и
высшим
уровнем
функциональной надежности соответствует код 1нЗЗ с, легко
определяемый по табл. 1—5.
Выбор
систем-аналогов
разрабатываемой
АСУТП
с
использованием приведенной классификации осуществляется
следующим образом:
•
в соответствии с табл. 1-5 определяют класс, к которому
принадлежит разрабатываемая АСУТП, и ее составной
классификационный индекс;
•
в
ведомственных,
отраслевых
и
межотраслевых
классификационных фондах находят несколько разработок
АСУТП, имеющих составной классификационный индекс,
совпадающий с индексом данной системы;
•
среди найденных таким образом разработок АСУТП
выбирают ту, которая в большей степени может считаться
наиболее близким аналогом создаваемой, а принятые в ней
решения подлежат анализу с целью определения возможности
и целесообразности их повторного применения в создаваемой
АСУТП.
Основу АСУТП составляют локальные сети.
Вопросы для самопроверки:
1.
Что такое ТОУ, АТК, АСУТП?
2.
Дать определение критериям управления
3.
Место и роль АСУТП в системе управления предприятием
4.
Цели функционирования АСУТП
5.
Что такое функция АСУТП?
6.
Дать определение управляющих и информационных функций
и привести их примеры
7.
Назвать режимы реализации функций и их варианты
8.
В чем отличие АСУТП от САР?
9.
Составные части АСУТП и их назначение
10.
Требования, предъявляемые к АСУТП
11.
Классификационные признаки АСУТП
2. ОСНОВНЫЕ ПОНЯТИЯ СЕТЕВОЙ ТЕРМИНОЛОГИИ
2.1 Основные определения и термины
19
2.2 Преимущества использования сетей
2.3 Архитектура сетей
2.4 Выбор архитектуры сетей
Ключевые
слова:
сети:
локальные,
распределенные,
коммуникационные, информационные; каналы: связи, логический;
протокол, трафик, блок данных, метод доступа, топология,
архитектура, сервис.
2.1. Основные определения и
термины
Сеть
- это совокупность объектов, образуемых устройствами
передачи и обработки данных. Международная организация по
стандартизации
определила
вычислительную
сеть
как
последовательную бит-ориентированную передачу информации
между связанными друг с другом независимыми устройствами.
Сети обычно находится в частном ведении пользователя, и
занимают некоторую территорию и по территориальному признаку
разделяются на:
•
локальные вычислительные сети (ЛВС) или Local Area
Network (LAN), расположенные в одном или нескольких
близко расположенных зданиях. ЛВС обычно размещаются в
рамках какой-либо организации (корпорации, учреждения),
поэтому их называют корпоративными;
•
распределенные компьютерные сети, глобальные или Wide
Area Network (WAN), расположенные в разных зданиях,
городах и странах, которые бывают территориальными,
смешанными и глобальными. В зависимости от этого
глобальные сети бывают четырех основных видов: городские,
региональные, национальные и транснациональные. В
качестве примеров распределенных сетей очень большого
масштаба можно назвать: Internet, EUNET, Relcom, FIDO.
В состав сети в общем случае включается следующие элементы:
•
сетевые компьютеры (оснащенные сетевым адаптером);
•
каналы
связи
(кабельные,
спутниковые,
телефонные,
цифровые, волоконно-оптические, радиоканалы и др.);
•
различного рода преобразователи сигналов;
•
сетевое оборудование.
Различают два понятия сети:
коммуникационная сеть
и
информационная сеть
(рис. 2.1).
Коммуникационная сеть
предназначена для передачи данных,
также она выполняет задачи, связанные с преобразованием данных.
20
Коммуникационные сети различаются по типу используемых
физических средств соединения.
Информационная
сеть
предназначена
для
хранения
информации и состоит из
информационных систем.
На базе
коммуникационной
сети
может
быть
построена
группа
информационных сетей:
Под
информационной системой
следует понимать систему, которая
является
поставщиком или потребителем информации.
Компьютерная сеть состоит из
информационных систем
и
каналов
связи.
Под
информационной
системой
следует понимать объект,
способный осуществлять хранение, обработку или передачу
информации. В состав
информационной
системы
входят:
компьютеры, программы, пользователи и другие составляющие,
предназначенные для процесса обработки и передачи данных. В
дальнейшем информационная система, предназначенная для
решения задач пользователя, будет называться –
рабочая станция
(client).
Рабочая станция в сети отличается от обычного
персонального компьютера (ПК) наличием
сетевой карты
(сетевого адаптера
), канала для передачи данных и сетевого
программного обеспечения.

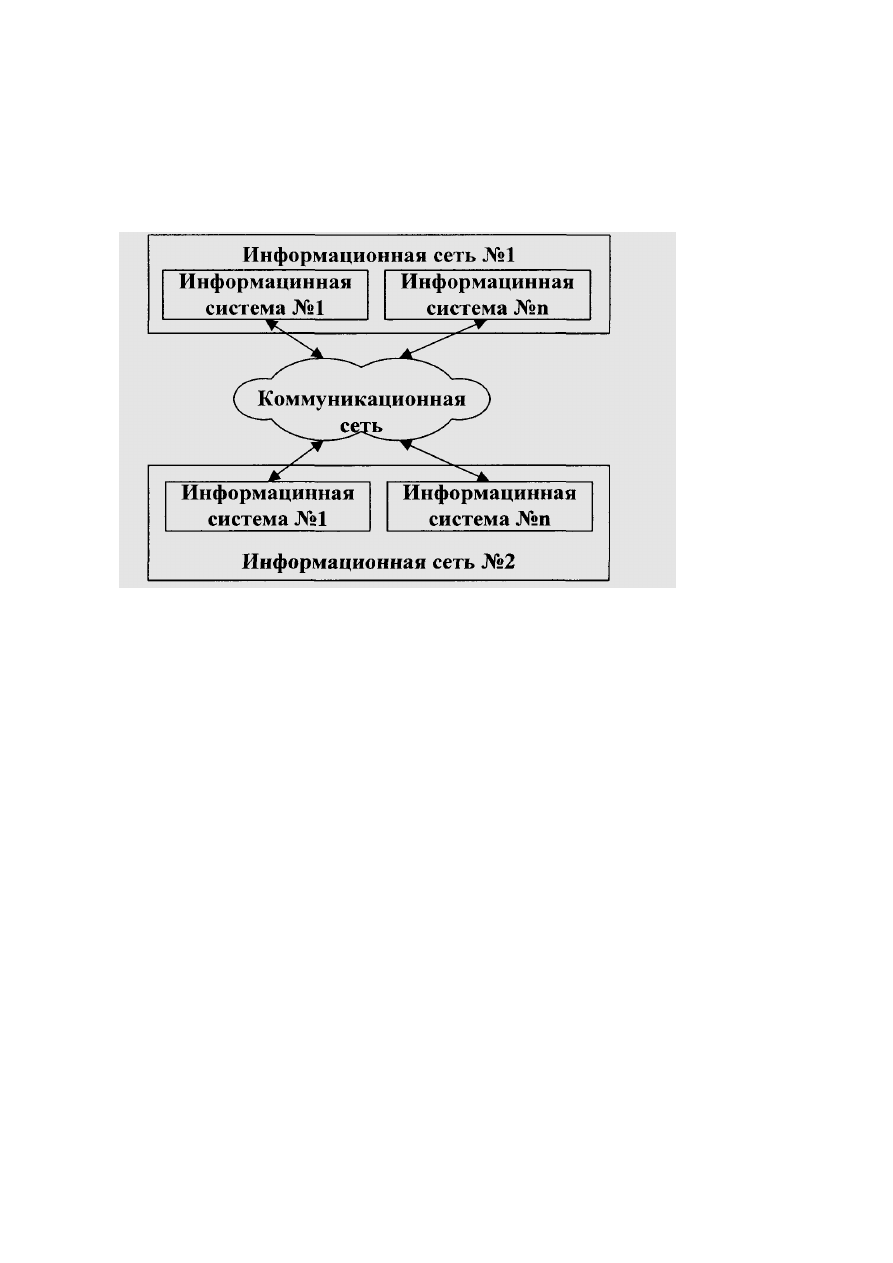

Рис.2.1 Информационные и коммуникационные сети
Под
каналом связи
следует понимать путь или средство, по
которому передаются сигналы. Средство передачи сигналов
называют
абонентским,
или
физическим, каналом
.
Каналы связи (data link)
создаются по линиям связи при
помощи сетевого оборудования и физических средств связи.
Физические средства связи построены на основе витых пар,
коаксиальных кабелей, оптических каналов или эфира. Между
взаимодействующими
информационными
системами
через
физические каналы коммуникационной сети и узлы коммутации
устанавливаются
логические каналы.
Логический канал
– это путь для передачи данных от одной
системы к другой. Логический канал прокладывается по маршруту в
одном или нескольких физических каналах.
Логический канал
–
можно охарактеризовать, как маршрут, проложенный через
физические каналы и узлы коммутации.
21
Информация в сети передается
блоками данных
по процедурам
обмена между объектами. Эти процедуры называют
протоколами
передачи данных.
Протокол –
это совокупность правил, устанавливающих
формат и процедуры обмена информацией между двумя или
несколькими устройствами.
Загрузка сети характеризуется параметром, называемым
трафиком. Трафик (traffic) –
это поток сообщений в сети передачи
данных. Под ним понимают количественное измерение в выбранных
точках сети числа проходящих
блоков данных
и их длины,
выраженное в битах в секунду.
Существенное влияние на характеристику сети оказывает
метод доступа. Метод доступа
- это способ определения того,
какая из рабочих станций сможет следующей использовать канал
связи и как управлять доступом к каналу связи (кабелю).
В сети все рабочие станции физически соединены между собою
каналами связи по определенной структуре, называемой
топологией.
Топология
- это описание физических соединений в сети,
указывающее какие рабочие станции могут связываться между
собой.
Тип
топологии
определяет
производительность,
работоспособность и надежность эксплуатации рабочих станций, а
также время обращения к файловому серверу. В зависимости от
топологии сети используется тот или иной метод доступа.
Состав основных элементов в сети зависит от ее архитектуры.
Архитектура
- это концепция, определяющая взаимосвязь,
структуру и функции взаимодействия рабочих станций в сети. Она
предусматривает логическую, функциональную и физическую
организацию
технических
и
программных
средств
сети.
Архитектура определяет принципы построения и функционирования
аппаратного и программного обеспечения элементов сети.
В основном выделяют три вида архитектур: архитектура
терминал
-
главный компьютер,
архитектура
клиент - сервер
и
одноранговая
архитектура.
Современные сети можно классифицировать по различным
признакам: по удаленности компьютеров, топологии, назначению,
перечню
предоставляемых
услуг,
принципам
управления
(централизованные и децентрализованные), методам коммутации,
методам доступа, видам среды передачи, скоростям передачи
данных и т. д. Все эти понятия будут рассмотрены более подробно
при дальнейшем изучении курса.
2.2 Преимущества использования сетей
22
Компьютерные
сети
представляют
собой
вариант
сотрудничества людей и компьютеров, обеспечивающего ускорение
доставки и обработки информации. Объединять компьютеры в сети
начали более ЗО лет назад. Когда возможности компьютеров
выросли и ПК стали доступны каждому, развитие сетей значительно
ускорилось.
Соединенные в сеть компьютеры обмениваются информацией и
совместно используют периферийное оборудование и устройства
хранения информации рис. 2.2.

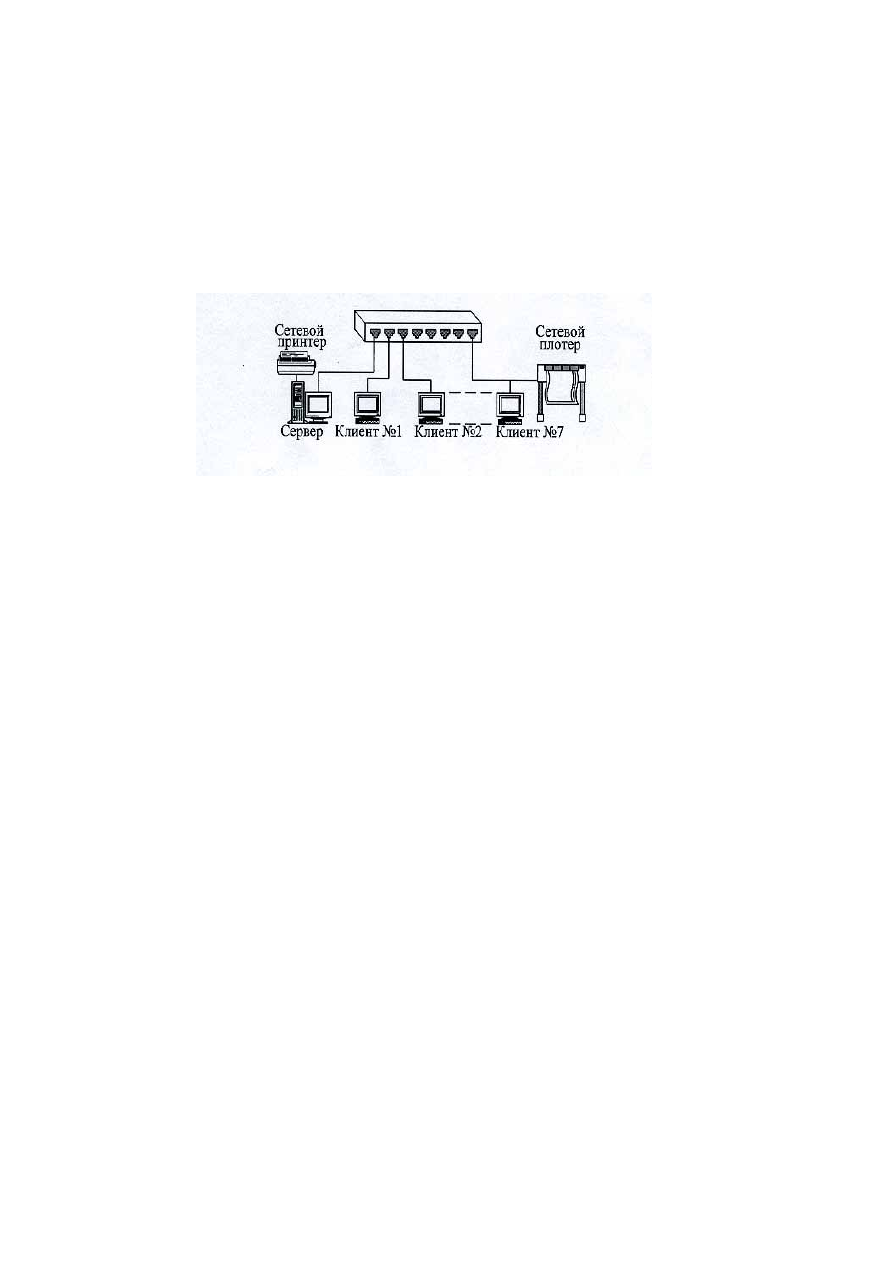

Рис.2.2 Использование периферийного оборудования
С помощью сетей можно разделять ресурсы и информацию.
Ниже перечислены основные задачи, которые решаются с помощью
рабочей станции в сети, и которые трудно решить с помощью
отдельного компьютера:
Компьютерная
сеть
позволит
совместно
использовать
периферийные устройства,
включая:
•
принтеры;
•
плоттеры;
•
дисковые накопители;
•
приводы CD-ROM;
•
дисководы;
•
стримеры;
•
сканеры;
•
факс-модемы;
Компьютерная сеть позволяет совместно использовать
информационные ресурсы:
•
каталоги;
•
файлы;
