6





2.  РЕКОМЕНДУЕМЫЙ ПОРЯДОК ПРОЕКТИРОВАНИЯ

ЗДАНИЙ ИЗ ИНДУСТРИАЛЬНЫХ КОНСТРУКЦИЙ

2.1.

  Разобраться  с  типами  многоэтажных  и  многоквартирных  жилых

домов [1, 6]

,  со  структурой  квартиры  и  ее  элементами,  с  функциональным

зонированием [1, 2, 6], а  также  по  Приложению В.  Найти  примеры  объемно-

планировочного решения здания (планы этажей, фасад) согласно или близко к

Вашему  заданию  и  критически  рассмотреть  их  с  учетом  нормативных

требований [12, 13, 14, 15, 17] и выше перечисленной литературы.

2.2.

  По одному из учебников [1, 3, 5, 6] разобраться с конструктивными

схемами  зданий  по  заданным  строительной  и  конструктивной  системам,  с

основными  типами  заданных  конструктивных  элементов.  Какие  максимально

возможные  объемно-планировочные  параметры  (шаг,  пролет,  высота  этажа)

для таких зданий.

2.3.

  По  нормативной  литературе  [12, 13, 14, 17]  для  заданного  типа

здания  обосновать  количество  и  грузоподъемность  лифтов,  тип  и  вид

лестничной клетки, необходимость мусоропровода, тип тамбура, эвакуацию из

здания.

2.4.

  Разработать  эскиз  плана  секции  с  заданным  количеством  и  типом

квартир.  Исходя  из  площади  пола  определить  размеры  окон  для  жилой

комнаты.  Разработать  нормаль  квартиры  [1, 2, 6].  В  квартире  предусмотреть

летнее  помещение  и  кладовки.  Уточнить  тип  жилья  (социальное  или

коммерческое), высоту этажа, тип и вид лестничной клетки.

ПРИМЕР:  По  нормам  рекомендуется  принимать  высоту  этажа 2,8 м.  Однако,

исходя из оптимальных пропорций жилого помещения, его высота в

коммерческом жилье должна быть близкой к ширине помещения. И

если  Вы  проектируете  жилой 9 этажный  дом  и  ширина  помещений



  В  скобках  указаны  номера  литературы  согласно  перечня  рекомендуемой  литературы  в

Приложении Е, в котором можно найти ответы по данному вопросу.


background image



7





3,6 м,  высота  этажа  должна  быть 3,3 м  или 3,6 м.  В  здании  будет

незадымляемая  лестничная  клетка  типа  Н-1.  В  случае 9 этажного

дома  и  высоты  этажа 2,8 м  (социальное  жилье),  лестничная  клетка

проектируется обычного 1-го типа [см. 12].

2.5.

  Разработать  эскизы  продольного  и  поперечного  разрезов  здания,

один  обязательно  по  лестничной  клетке  [3, 5, 8, 11].  Крышу  в  жилых  домах  в

9 этажей  и  выше  рекомендуется  принимать  «теплую»  чердачную.  Обосновать

тип  несущих  и  ограждающих  конструкций.  Выполнить  теплотехнические

расчеты.  Решить  проблему  обеспечения  пространственной  жесткости  здания

согласно  строительной  системы  и  принятой  конструктивной  схемы.

Разобраться, каким образом будет организован выход на чердак и в машинное

отделение и как будет решена проблема мусороудаления из здания.

2.6.

  Разработать  эскизы  планов  фундамента,  перекрытия,  крыши  и

узлов.  Откорректировать  эскизы  плана  секции  и  разрезов  здания  с  учетом

переноса  вертикальных  несущих  элементов  в  результате  конструирования

перекрытий.

2.7.

  Разработать  эскиз  генплана  жилого  здания [4, 21, 22]. При  работе

над  генпланом  руководствоваться  требованиями  к  описанию  генерального

плана в пояснительной записке, см. Раздел 4.

2.8.

  Написать  черновик  пояснительной  записки  с  учетом  требований

Раздела 4.  Внести  необходимые  коррективы  в  эскизы,  т. к.  добросовестная  и

самостоятельная работа над пояснительной запиской позволит Вам всесторонне

разобраться  с  вопросами  проектирования  жилых  зданий  (в  объеме  курсового

проекта)  и  быть  уверенными  на  защите  проекта,  т. к.  вопросы  на  защите  не

выходят  за  рамки  требований  данных  методических  указаний.  Подготовить

компоновочные листы чертежей.

2.9.

  Выполнить  чертежи  и  окончательно  оформить  пояснительную

записку.




background image



8





3.  ТРЕБОВАНИЯ К ЧЕРТЕЖАМ

Чертежи  выполняются  на  двух  листах  чертежной  бумаги  формата  А1

(847 × 594 мм).  Первый  лист  выполняется  в  туши  на  чертежной  бумаге

высокого качества. Чертеж фасада отмывается тушью или выполняются в цвете

(акварель, гуашь и т. п.) различными методами архитектурной графики. Второй

лист  выполняется  в  туши  или  карандаше.  Возможно  выполнение  чертежей  в

компьютерной графике.

На чертежах необходимо соблюдать толщину линий и их соотношение.

ПРИМЕР:  толщина  линии  (основной)  контура  сечения 0,6–1

мм

а толщина  линий  видимого  контура  за  плоскостью  сечения

0,2–0,5 мм, т. е.

1

/

2

 –

1

/

3

 от основной. Толщина линий меняется

в зависимости от масштаба чертежей.

При  перерисовке  узлов  и  деталей  из  учебников  и  пособий  обратите

внимание  на  то,  что  там  часто  применяются  устаревшие  графические

обозначения материалов в сечениях.

При выполнении чертежей необходимо учесть следующие требования:

3.1.  Чертеж генплана

 содержит:

–  строительную  геодезическую  сетку  в  виде  «

+

»  в  углах  квадратов  со

стороной 10 см. Начало координат принимают в нижнем левом углу генплана.

Оси  строительной  геодезической  сетки  обозначают  арабскими  цифрами,

соответствующими  числу  сотен  метров  от  начала  координат,  и  прописными

буквами русского алфавита;

ПРИМЕР  для М 1:1000

0А (начало координат); 1А; 2А; 3А – горизонтальные оси

0Б (начало координат); 1Б; 2Б; 3Б – вертикальные оси

ПРИМЕР  для М 1:500

0А (начало координат); 0А+50; 1А; 1А+50; 2А; 2А+50 – горизонтальные оси

0Б (начало координат); 0Б+50; 1Б; 1Б+50; 2Б; 2Б+50 – вертикальные оси


background image

– «красную»  линию,  отделяющую  территорию  магистрали,  улицы,

проезды и площади от территории, предназначенной под застройку;

–  ограждение с воротами и калитками (для детских садов, школ и т. д.);

–  условную  границу  территории,  обозначенную  знаком                                  .

Границы  расчетной  территории  участка  следует  устанавливать  по  красным

линиям улиц, по осям проездов или пешеходных путей;

–  проектные  горизонтали  через 0,5 м  с  указанием  уклона  проектного

рельефа  (назначается  студентом  самостоятельно  от 1 до 5 %); горизонтали  не

проводятся по зданиям, дорогам и площадкам с покрытием;

–  здания и сооружения с указанием:

а)  проемов ворот и дверей;

б)  крайних  осей  в  двух  противоположных  углах  проектируемого

здания;

в)  отмостки вокруг контура зданий и сооружений, въездных пандусов,

наружных лестниц и площадок у входов;

г)  порядковых  номеров  внутри  контура  зданий  и  сооружений  в

нижнем правом углу;

д)  абсолютной  отметки,  соответствующей  условной  нулевой  отметке,

помещаемой на полке знака          внутри контура проектируемого

здания;

е)  проектных  отметок  планировки  и  фактических  отметок  рельефа

местности  в  углах  проектируемого  здания  (в  виде  дроби  с

проектной отметкой в числителе и фактической – в знаменателе);

Примечание:  Отметки углов определяют по горизонталям методом

интерполяции.  Разница  проектных  отметок  по  длине

здания  не  должна  превышать 0,8 м.  При  выборе

проектных  отметок  соблюдать,  ориентировочно,

баланс земляных работ.



9






background image

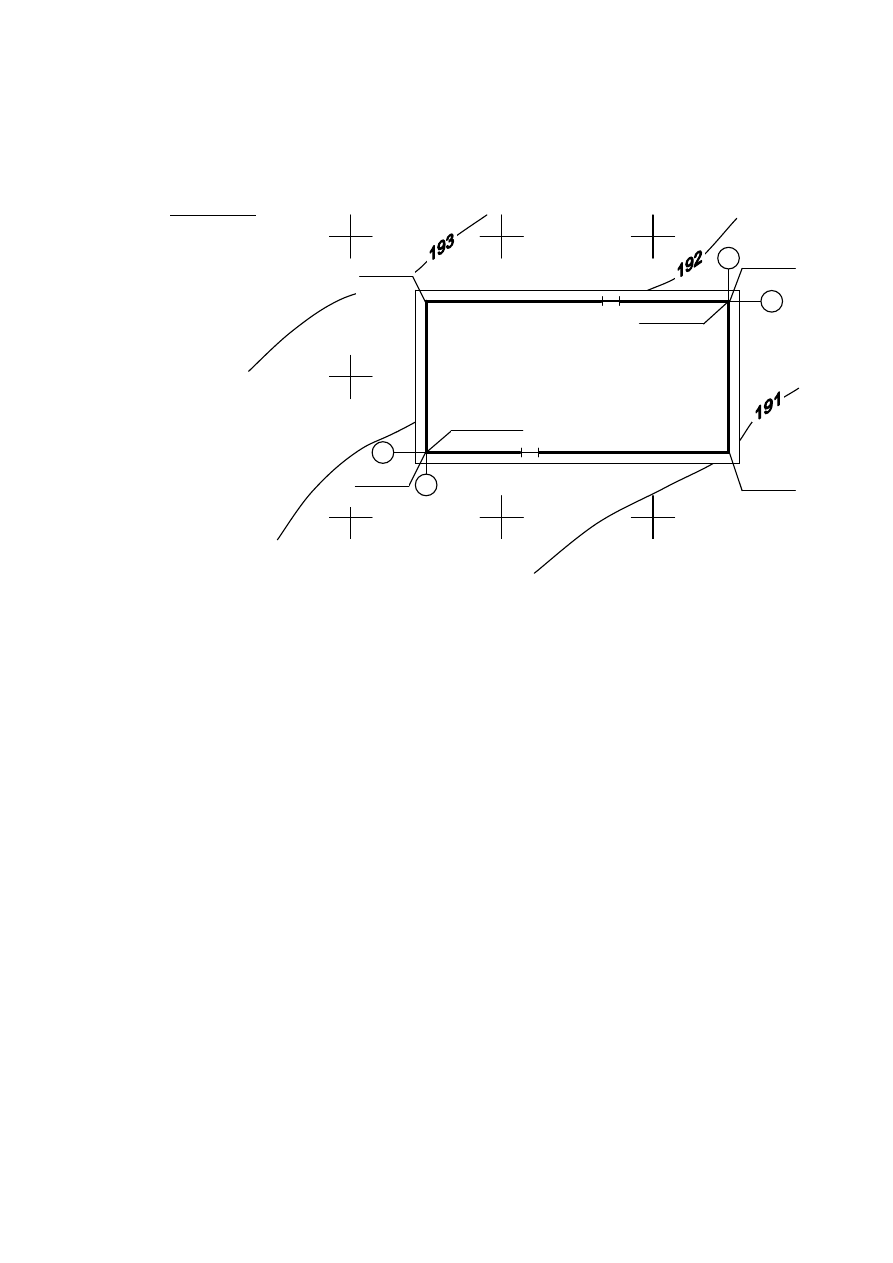

ж)  координат точек пересечения координатных осей здания в двух его

противоположных углах в виде дроби;



ПРИМЕР



10





:























–  автомобильные  дороги  с  указанием  радиусов  кривых  по  кромке

проезжей  части  в  местах  их  взаимного  пересечения  и  площадки  с  дорожным

покрытием;

–  элементы  благоустройства  (тротуары,  площадки  спортивные,

хозяйственные, для отдыха и т. д.);

–  указатель направления на север стрелкой с буквой «С» у острия (возле

левого верхнего угла генплана);

–  размерную  привязку  проектируемого  здания  (в  виде  цепочки  по

элементам благоустройства);

–  экспликацию зданий и сооружений по форме:









А

1

Г

0А+44.00
0Б+48.00

1А+54.00
2Б+52.00

2А

0А

2Б

1А

0Б

191.70
192.73

191.00
190.95

191.30
190.70

191.30
191.85
