площадки,  площадки  отдыха,  пешеходные  дорожки,  площадки  для  стоянки

автомашин,  освещение.  При  расчете  необходимых  размеров  (площади)

элементов  благоустройства  количество  жителей  в  доме  принимать,  поделив

общую  площадь  на 18. Если  какие-то  площадки  являются  общими  с  рядом

стоящими  зданиями,  то  количество  жильцов  в  них  следует  принять,  умножив

площадь застройки зданий на количество этажей и поделив на 18.

1.3.  Технико-экономические показатели

Генеральный  план  составляется  на  проектируемый  жилой  дом,  подсчет

площадей  и  технико-экономические  показатели  определяются  для  участка  в

условных границах:

–  плотность (процент) застройки:

%

100

1

участка

площадь

застройки

площадь

К

–  процент озеленения:

%

100

3

участка

площадь

озеленения

площадь

К

–  расчетная плотность населения на территории жилого участка, чел./га

Она должна быть не менее нормативной [20] и не более 450 чел./га

2.  Объемно-планировочное решение

2.1.  Назначение здания

Характеристика  здания  (класс  здания,  степень  огнестойкости,  класс

функциональной  пожарной  опасности,  класс  конструктивной  пожарной

опасности,  степень  долговечности  и  т. д.).  Перечислить  помещения

общественного  обслуживания  (если  имеются  на  первом  и  втором  этажах) –

встроенные  магазины,  ремонтные  мастерские,  ателье,  административно-

хозяйственные помещения, почта.



16






background image

2.2.  Планировочная структура здания

Количество  и  высота  этажей,  обоснование  формы  плана  здания  (почему

прямоугольная,  квадратная,  сложная  и  т. д.),  типы  квартир  и  их  площади,

общие размеры здания в плане, размеры шагов, пролетов, обоснование типа и

количества  лестниц,  их  расположение  и  уклоны,  обоснование  количества  и

грузоподъемности  лифтов,  обоснование  типа  тамбура,  мусороудаление,

вопросы эвакуации.

2.3.  Состав квартиры. Функциональное зонирование

Описание  типа  передней,  кухни,  санузлов,  туалетов,  общей  комнаты,

спальни,  кладовок  и  летних  помещений.  Выполнение  нормативных

требований  к  их  объемно-планировочным  параметрам.  Освещение  жилых

помещений – расчет по отношению площади проемов к площади пола.

2.4.  Нормаль квартиры

Описать словами состав квартиры, мебель и оборудование. Вычертить на

листе  (формат  А4)  в  М



1:50  план  одной  из  запроектированных  квартир  и

указать  на  нем  расположение  мебели  в  жилых  комнатах  и  прихожей,

оборудования в санузле, ванной комнате и на кухне.

2.5.  Технико-экономические показатели

Технико-экономическая оценка проекта здания:

– общая площадь;

– жилая площадь;

– площадь застройки;

– строительный объем;

– коэффициенты:

%

100

1

площадь

общая

этажа

площадь

жилая

К





%

100

2

здания

площадь

общая

объем

ый

строительн

К



17






background image



18





3.  Конструктивное решение

3.1.  Обоснование конструктивной схемы здания

Приводятся

сведения

и

обоснование

конструктивной

схемы

проектируемого здания, обеспечение пространственной жесткости.

3.2.  Основные несущие и ограждающие элементы здания

Дается  описание  и  рисунки  основных  конструкций  и  элементов:

фундаментов,  стен,  элементов  каркаса,  перекрытий,  покрытия,  лестниц.

Обоснование  выбора  типа  наружной  панели  и  стыков  (см. [5, 6, 11]).  Дается

принцип  опирания  и  крепления  основных  конструктивных  элементов  (панелей

стен, перекрытий).

3.3.  Прочие конструктивные элементы

Приводится  описание:  перегородок,  кровли,  балконов,  лоджий,  полов,

окон, дверей со ссылками на источники.

3.4.  Строительные элементы инженерно-технического

оборудования здания

Описываются  лифтовые  шахты,  машинное  отделение,  вентиляционные

блоки, ствол мусоропровода, мусорокамера) (см. [1, 8]).

3.5.  Теплотехнический расчет наружных ограждений

Приводится  теплотехнический  расчет  стены,  покрытия,  нижнего

перекрытия  и  заполнения  световых  проемов.  При  теплотехническом  расчете

трехслойных  панелей  обращайте  внимание,  как  крепятся  наружные  слои – на

гибких  или  жестких  связях.  В  первом  случае  это  однородная  многослойная

стена,  а  во  втором – неоднородная  стена.  Для  панельных  конструкций  состав

наружной стены рекомендуется принять по рис. 1 или 2.






background image





19











































4.  Архитектурно-композиционное решение здания

–  объемно-пространственная

композиция

жилой

застройки

и

градостроительная роль проектируемого здания;

–  способ  создания  архитектурной  композиции  здания  и  вид  внешней

архитектурной композиции здания;

–  использованные и каким образом средства архитектурной композиции,

средства  гармонизации  и  в  чем  они  выражаются,  дополнительные  средства

архитектурной композиции. Данные вопросы рассмотрены в [7];

1 – тяжелый бетон

γ

 2500 кг/м3

2 – утеплитель –

по расчету



3 – гибкая связь

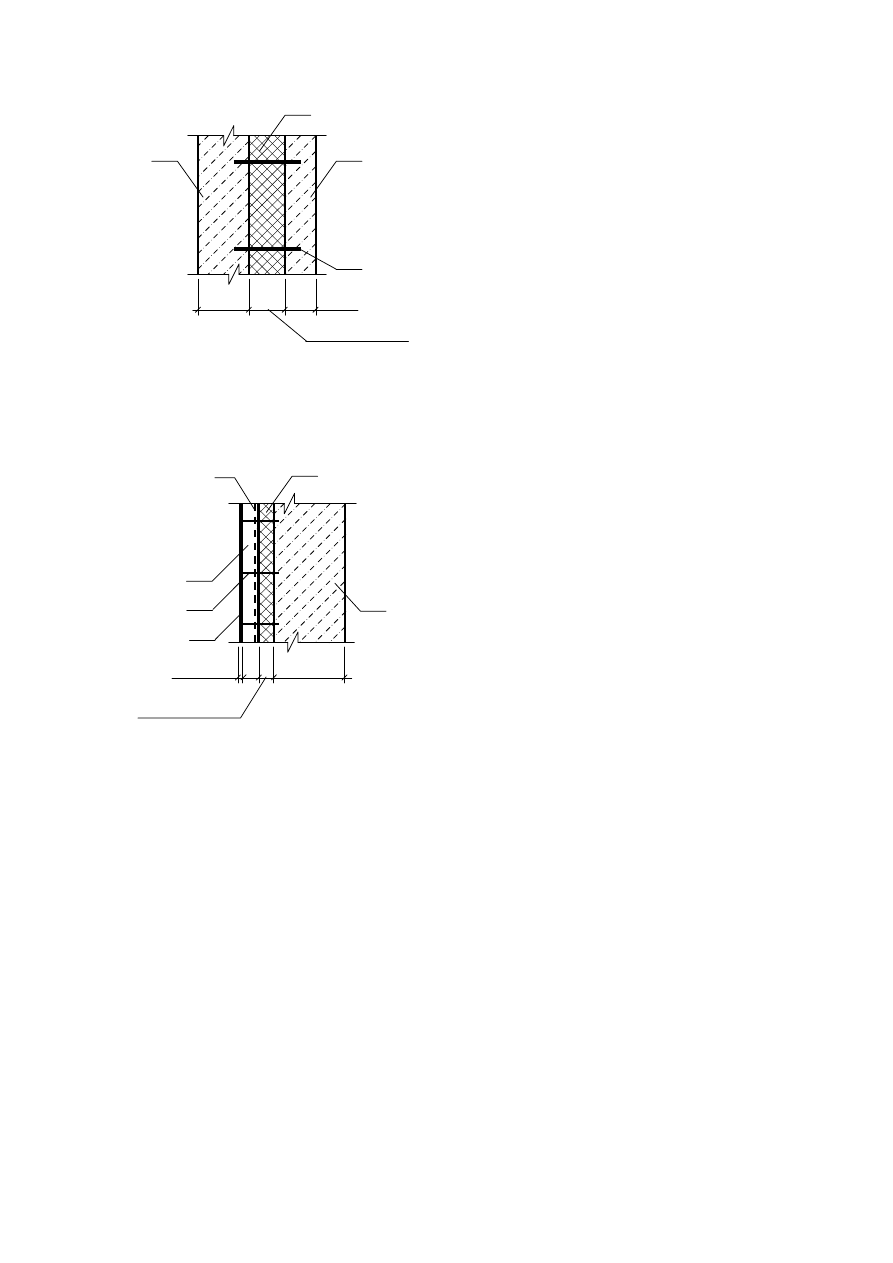

Рис. 1. Схема наружной панели «на гибких связях»

10



n



50-70 мм

(но не менее

100 мм)

n – количество этажей

2

1

1

+ –

3

δ

 по расчету

Рис. 2. Схема стены с вентилируемым фасадом

1 – несущая  (навесная)  панель

(в  случае

несущей



δ

 = 10 n

)



2 – утеплитель –

по расчету



3 – мембрана
4 – воздушный  зазор  (принять  без  расчета

а

 = 60 мм)

5 – подоблицовочная конструкция (каркас)
6 – облицовка

4

1

2

+

–

3

5

6

10



n



60

10-20 мм

(но не менее

100 мм)

δ

 по расчету

n – количество этажей


background image



20





–  описание цветового и фактурного решения наружной поверхности стен

(цвет, материал, способ нанесения);

–  оформление главного и второстепенного входов, балконов, лоджий;

–  сведения  о  внутренней  отделке  помещений  (стен,  полов,  потолков,

коридоров).

5.  Санитарно-техническое и инженерное оборудование

–  система отопления и нагревательные приборы;

–  система водопровода и источники питания;

–  системы канализации и водостоки;

–  система вентиляции и кондиционирования;

–  система  энергосбережения,  искусственного  освещения,  слаботочных

устройств (радио, телефон, телевизор и т. п.);

–  подъемно-транспортные устройства;

–  мусоропроводы.

Заключение

Приводятся  главные  выводы,  характеризующие  в  сжатом  виде  итоги

проделанной  работы,  излагаются  предложения  и  рекомендации  по  внедрению

полученных  результатов  и  дальнейшему  развитию  темы.  В  заключении  не

допускается повторение разделов содержания, введения или основной части.

Библиографический список

Оформляется  последним  приложением.  В  тексте  обязательны  ссылки  на

всю  приводимую  в  списке  литературу.  Литература  оформляется  общим

списком в порядке появления ссылок в пояснительной записке.
