Лабораторная работа № 5

ИЗУЧЕНИЕ ГРАФИЧЕСКОЙ ЧАСТИ ПАСПОРТА

БУРОВЗРЫВНЫХ РАБОТ И ПАСПОРТА

КРЕПЛЕНИЯ ГОРНЫХ ВЫРАБОТОК

И ПРАВИЛ ИХ ВЫПОЛНЕНИЯ

Цель и методика выполнения работы. Целью лабораторной

работы  является  формирование  умения  и  навыков  выполнения
графической  части  паспорта  буровзрывных  работ  и  паспорта
крепления  горных  выработок.  Лабораторная  работа  рассчитана  на
6 часов.

Паспорт буровзрывных работ  - инструктивная карта, регла-

ментирующая  порядок  проведения  взрывных  работ  шпуровым  ме-
тодом. Паспорт содержит: схему расположения шпуров, их число и
диаметр, глубину и угол наклона, наименование ВВ и средств ини-
циирования  массы  зарядов,  количество  серий  и  последователь-
ность их взрывания, материал забойки и её длину, величину радиу-
са  зоны,  опасной  по  разлёту  осколков,  указания  о  месте  укрытия
мастера-взрывника  и  рабочих  на  время  взрыва,  времени  для  про-
ветривания забоя, расположения постов оцепления.

Графический материал должен содержать (рисунки 21-22):

а) поперечный разрез выработки, на котором должны быть по-

казаны:  конфигурация  и  размер  выработки,  расположение  шпуров,
размеры  между  оконтуривающими  шпурами.  Следует  обратить
внимание, что для ствола главным видом, как и для горизонтальной
выработки, является вертикальный разрез;

б) план и продольный разрез выработки с размерами и углами

наклона шпуров;

в) схему вруба с размерами между шпурами и типами врубов;

г) конструкции зарядов ВВ в шпурах.

32

Рисунок 21 – Паспорт буровзрывных работ на проведение дучки

Паспорт  проведения  и  крепления  горных  выработок  -

проектный документ, определяющий для данной выработки в зави-
симости от характеристики боковых пород способ проведения, кон-
струкцию крепи и способ ее возведения, объем работ и потребность
в крепежных материалах.

Паспорт  составляется  в  соответствии  с  инструкцией  Правил

безопасности, состоит из графического  материала и пояснительной
записки и утверждается руководством рудника. Ведение горных ра-
бот без утвержденного паспорта или с нарушением его запрещается.

33

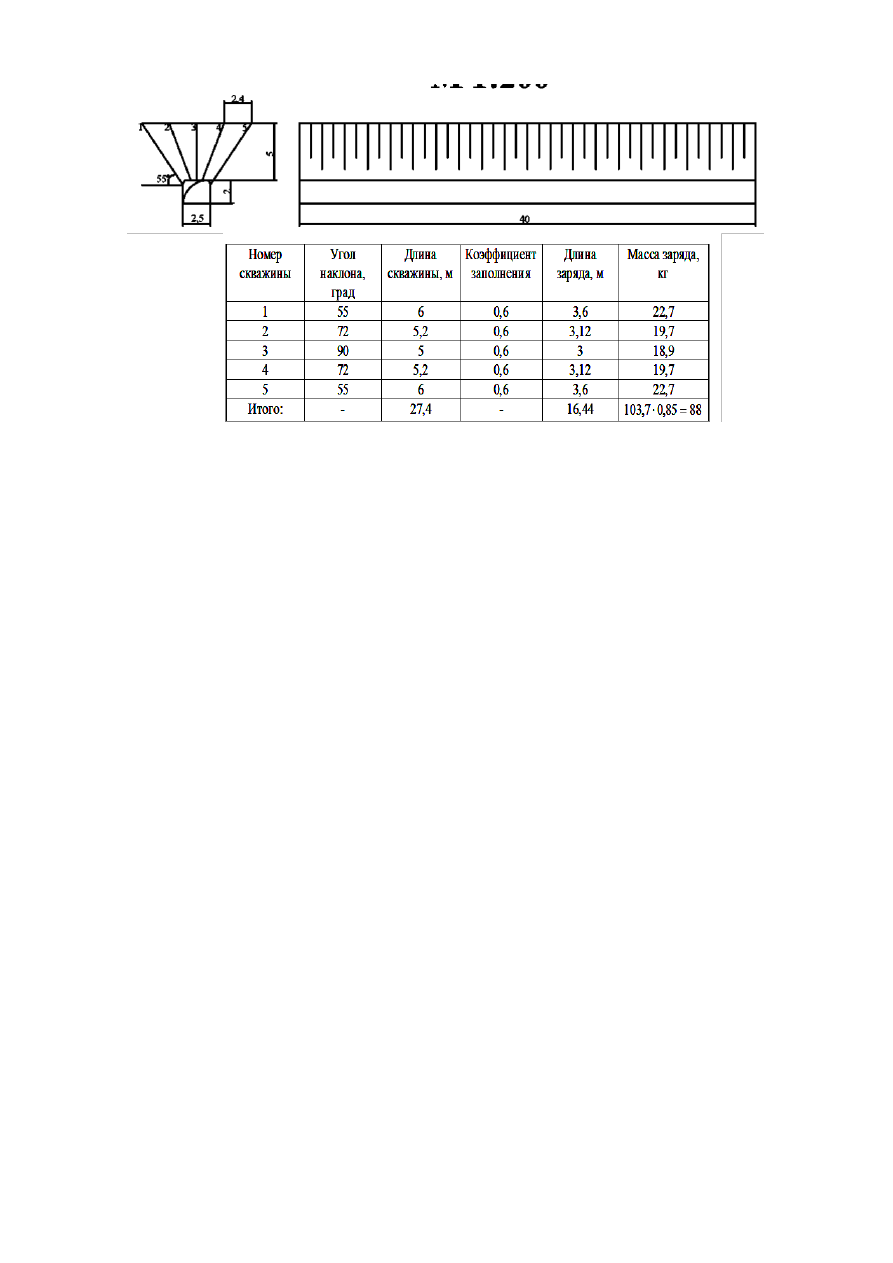

Рисунок 22 – Паспорт буровзрывных работ на образование траншеи

Графический материал должен содержать (рисунки 23-24):

а) поперечный разрез выработки, на котором должны быть по-

казаны: конфигурация и размеры выработки, боковые породы, рас-
положение залежи руды по отношению к выработке, конструкция и
размеры  постоянной  и  временной  крепи,  расположение    затяжек,
вид  в  плане  и  размеры  крепи,  расположение  откаточных  путей,
размеры водосточной канавки;

б)  продольный  разрез  выработки с  указанием  боковых  пород,

крепи,  расстояний  между  осями  рам,  а  при  проведении  выработки
также отставание от забоя постоянной и временной крепи;

в)  детали  крепи  (конструкция  замка  при  креплении  рамами,

дверными окладами, заделка стоек в почву и др.)

Пояснительная  записка  к  паспорту  крепления  подготовитель-

ных выработок должна содержать:

а) характеристику боковых пород и их устойчивость;
б) обоснование выбора и описание типа и конструкции крепи;
в) расчет потребности крепежных материалов.

34

Рисунок  23 – Паспорт крепления орта

Рисунок  24 – Паспорт крепления штрека

35
