26

а

б

в

г

1  - вертикальный  ствол; 2  - рудоспуск;  3  - концентрационный го-
ризонт;  4 -  слепой наклонный  ствол;  5 -  слепой вертикальный
ствол;   6 – квершлаги; 7 – штольня

Рисунок 17 - Комбинированные схемы вскрытия рудных

месторождений: а - с концентрационным горизонтом;

б - вертикальным стволом и слепым наклонным (или вертикальным)

стволом; в – вертикальным стволом и групповыми квершлагами;

г - штольней и слепым вертикальным стволом

27

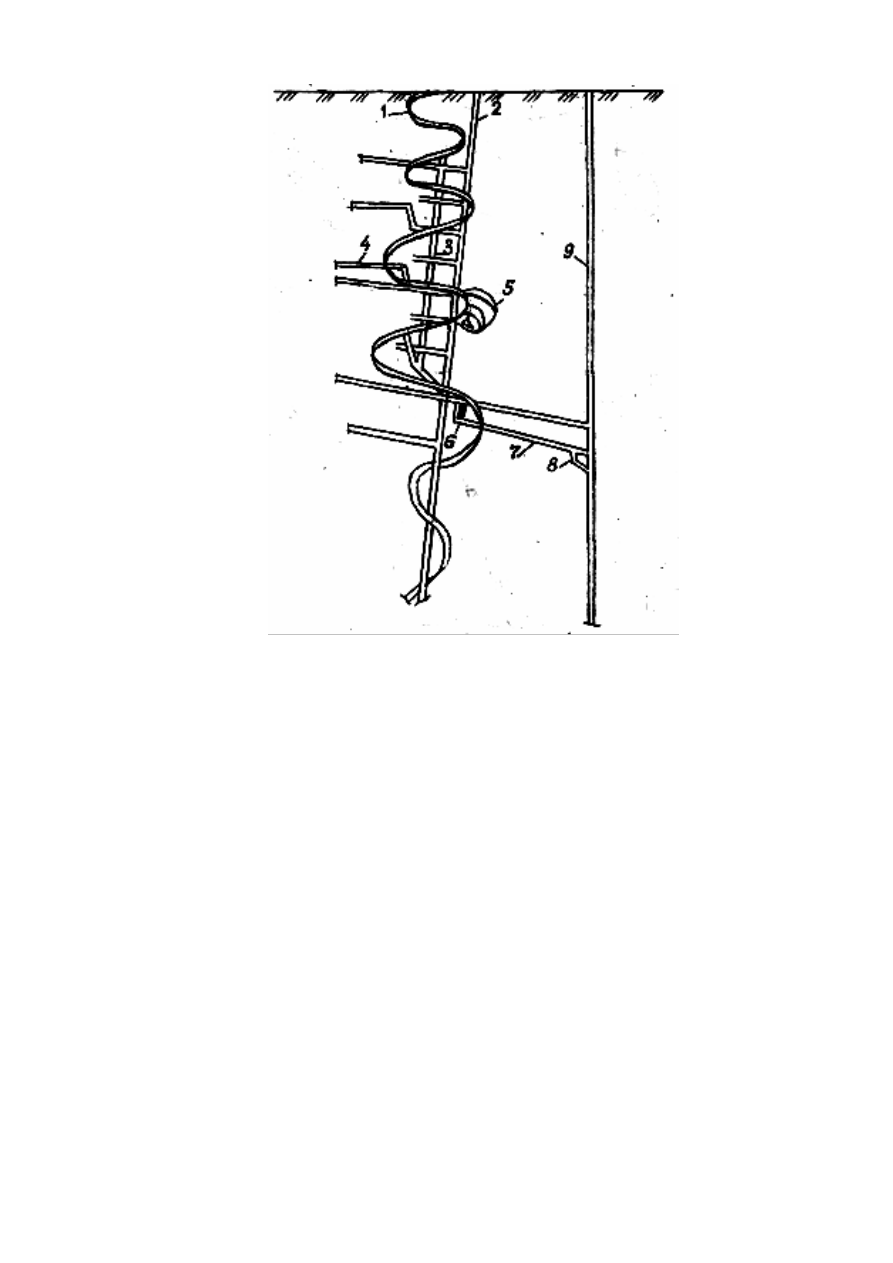

1 - спиральный уклон; 2 - вентиляционно-вспомогательный ствол;

3 - капитальный рудоспуск; 4 - автотранспортная выработка;

5 - гараж; 6 - дробильная камера: 7- конвейерная выработка;

8 - дозаторная; 9 - скиповой ствол

Рисунок 18 - Схема вскрытия со спиральным

автотранспортным уклоном

Подготовка  шахтного  поля.  Подготовка-  это  проведение

горных  выработок  для  разделения  вскрытых  участков  месторожде-
ния на очистные блоки и панели и обеспечения очистной выемки.

Подготовительные  выработки  -  откаточные  (транспортные)  и

вентиляционные штреки и квершлаги, орты, блоковые восстающие
различного  назначения,  блоковые  или  панельные  рудоспуски,
наклонные  съезды  для  перемещения  самоходного  оборудования
между  горизонтами.  Назначение  подготовительных  выработок  за-
ключается в следующем:

-  оконтуривание  (выделение)  этажа,  шахтного  поля,  блоков

или панелей;

28

-  создание  связи  блока  (панели)  с  общерудничной  транспорт-

ной сетью;

- обеспечение эффективного проветривания рабочих мест;
- обеспечение свободного доступа в забои и аварийного выхо-

да  из  них,  снабжения  забоев  оборудованием,  материалами,  энер-
гией, высокопроизводительной выдачи из них добытой руды.

Шахтное поле делят горными выработками на самостоятельно

отрабатываемые части: этажи, панели, горизонты, блоки. В соответ-
ствии с этим различают схемы подготовки: этажная, панельная, по-
горизонтная и блоковая. Схемы  подготовки  шахтного  поля показа-
ны на рисунке 19.

Этажная  подготовка.  Залежи  рудных  месторождений  боль-

шей  частью  имеют  крутое  или  наклонное  залегание.  Для  удобства
разработки  их  по  падению  делят  на  этажи.  Обычно  высота  этажа
составляет  60-80  м.  В  отдельных  случаях  она  может  быть  равной
20-30 м и или достигать 300 м.  Расстояние между этажными  штре-
ками но линии падения называют наклонной высотой этажа.

Панельная подготовка. Применяют в залежах горизонтальных

и пологих.

Погоризонтная подготовка. Все поле по восстанию или паде-

нию рассматривается как один горизонт. По всей наклонной высоте
горизонта нарезаются длинные столбы по восстанию или падению,
выемку производят обычно в обратном направлении

Блоковая  подготовка.  Этажи  по  простиранию  делят  на  блоки

длиной  50-60  м.  В  пределах  блока  на  его  границе  по  простиранию
проводят блоковые восстающие, соединяющие откаточный и венти-
ляционный горизонты. Каждый блок является самостоятельной вы-
емочной единицей, где осуществляется очистная выемка руды.

По местоположению подготовительных выработок можно  вы-

делить  три  способа  подготовки  откаточных  горизонтов:  рудная
(выработки  проведены  по  руде);  полевая  (выработки    проведены
по  пустым  породам);  комбинированная,  сочетающая  в  себе  при-
знаки рудной и полевой (рисунок 20).

Рудную  подготовку  откаточных  горизонтов  применяют  при

разработке крутых  маломощных  залежей,  мощных  залежей  любого
падения,  пологих  и  горизонтальных  залежей  выдержанного  залега-
ния  с  транспортированием  руды  по  почве  залежи  (при  небольших
углах  падения  используют  любой  транспорт,  кроме  электровозно-
го).

29

Рудная  подготовка  обладает  следующими  достоинствами:  до-

разведка  запасов  руды,  меньшие  затраты  на  проведение  выработок
за  счет  реализации  попутно  добываемой  руды,  меньший  общий
объем  подготовительных  выработок,  так  как  они проведены доста-
точно близко к очистным блокам.

К  недостаткам  рудной  подготовки  можно  отнести  проведение

подготовительных  выработок  в  зоне  влияния  очистных  работ
(например,  вблизи  них  осуществляют  взрывную  отбойку),  что  тре-
бует  увеличения  затрат  на  их  сохранение;  оставление  вокруг  руд-
ных  подготовительных  выработок  ограждающих  целиков,  которые
вообще  не  отрабатывают  или  извлекают  с  большими  потерями  ру-
ды.

1 - главный ствол; 2 - вентиляционный ствол; 3 - главный

откаточный штрек; 4 - бремсберг; 5 - уклон;

6 - выемочное поле; 7 - выемочный столб;

8 - воздухоподающий ствол; 9 - подэтажный штрек;

I...IV - последовательность отработки этажей и панелей.
Рисунок 19 - Схемы подготовки шахтного поля:

30

а - этажная; б - панельная; в - погоризонтная; г - блоковая

1 - рудное тело; 2 - породы лежачего бока; 3 - штрек лежачего бока;

4 - погрузочный орт; 5 - этажный вскрывающий квершлаг;

6 - буровые подэтажи; 7 - выработка вентиляционного горизонта;

8 - блоковый восстающий; 9 - сбойки восстающего с подэтажами;

10 - пункты погрузки; 11 - штрек висячего бока

Рисунок 20 - Схема комбинированной подготовки рудной залежи

Полевую подготовку используют в некоторых случаях при вы-

емке  руды  с  обрушением  налегающих  пород.  Достоинствами  этой
подготовки  являются  размещение  подготовительных  выработок  на
удалении от очистных работ и вследствие этого лучшая их сохран-
ность; меньшие потери руды в целиках; более прямолинейная трас-
сировка выработок, обеспечивающая сравнительно быстрое движе-
ние транспорта. К недостаткам полевой подготовки можно отнести
больший  общий  объем  подготовки  из-за  наличия  подходных  выра-
боток к рудному телу; увеличение затрат на проведение выработок
из-за отсутствия в них попутной добычи руды.

Комбинированная  подготовка  наиболее  распространена  при

разработке  месторождений  вследствие  своей  гибкости  по  сравне-
нию с рудной и полевой. Она сочетает в себе их достоинства и не-
достатки.
