Рисунок 4 - Геологические нарушения:

а - пликативное; б - дизъюнктивное



Нарушения с разрывом сплошности называются дизъюнктив-

ными (сброс, взброс, сдвиг).

Сбросом  называют  такое  нарушение  в  залегании  пород,  при

котором  по  образовавшейся  трещине  пласты  сместились  в  верти-
кальном или близком к нему направлении (рисунок 4, б). По  плос-
кости смещения (Б), называемой сбрасывателем, одно крыло сбро-
са оказалось приподнятым, а другое опущенным. Величину относи-
тельного  смещения  пластов  по  сбрасывателю  называют  амплиту-
дой смещения.


Элементы залегания рудных тел. Мощность, простирание и

падение пласта являются его элементами залегания.


background image










Толщину пласта называют его мощностью.
Различают  мощности  пластов  (рисунок  5)  истинную,  т.  е.  из-

меренную по нормали  между почвой и кровлей пласта (ВО),  гори-
зонтальную
(СО) и вертикальную (АО) (рисунок 5).











Рисунок 5 - Виды мощности пласта



Истинную  мощность  пласта,  т.  е.  расстояние  между  почвой  и

кровлей, измеряют рулеткой.

Направление  пересечения  горизонтальной  плоскости  с  пла-

стом  называют  простиранием,  а  саму  линию  -  линией  простира-
ния
(рисунок  6).  Линию  пересечения  поверхности  с  вертикальной
плоскостью,  перпендикулярной  к  линии  простирания  пласта  и  рас-
положенной  в  плоскости  пласта,  называют  линией  падения.  Угол
между  пластом  и  горизонтальной  плоскостью  называют  углом  па-
дения пласта.


Деление  рудных  залежей  по  мощности  и  углу  падения  приве-

дено в таблице 1.


background image

















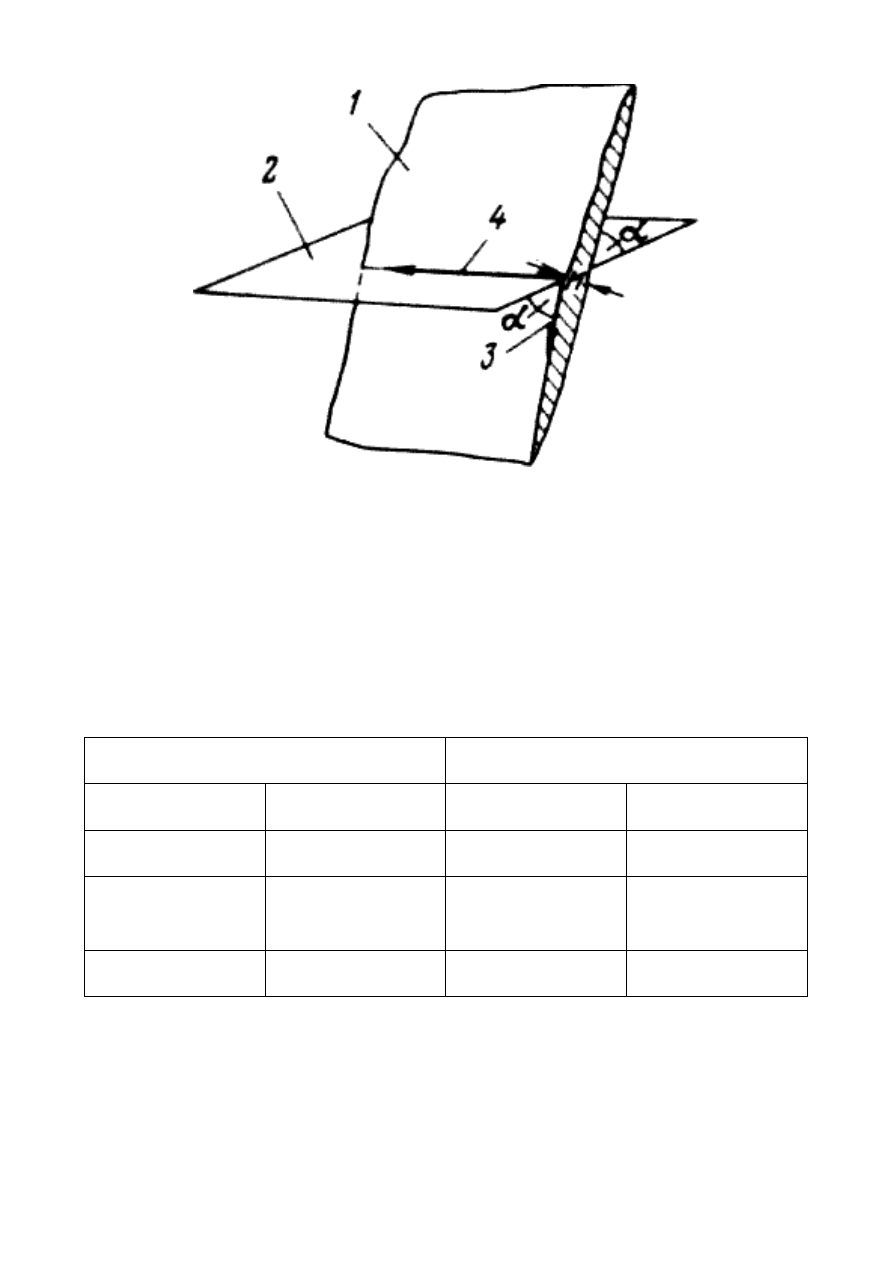

1- рудное тело; 2 - горизонтальная плоскость; 3линия падения

4 - линия простирания; М – мощность рудного тела;

α - угол падения рудного тела

Рисунок 6 - Элементы залегания рудного тела



Таблица 1 - Классификация рудных залежей по мощности

и углу падения





Мощность, м

Угол падения, град.

тонкие

0,6 - 0,8

горизонтальные

до 3

маломощные

0,8 – 5,0

пологие

3 - 25

средней мощ-
ности



5,0 – 15,0



наклонные



25 - 50

маломощные

более 15,0

крутые

более 50


background image










Лабораторная работа № 2



ИЗУЧЕНИЕ ПОДЗЕМНЫХ ГОРНЫХ ВЫРАБОТОК



Цель и методика выполнения работы. Целью лабораторной

работы является  формирование умения и навыков характеризовать
горные  выработки  по  их  назначению,  расположению  в  простран-
стве.

Лабораторная  работа  рассчитана  на 8  часов,  а  методика  её

выполнения  заключается  в  изучении  и  характеристике  горных  вы-
работок  (рисунки  7-11).  Для  закрепления  знаний  в  контурах  зале-
жей  по  индивидуальным  заданиям  наносятся  изученные  горные
выработки. Элементы горной выработки приведены на рисунке 7.

По назначению горные выработки разделяют на разведочные

если их проводят для поисков и разведки месторождений полезных
ископаемых, и эксплуатационные, если их проводят для разработ-
ки (добычи).

Эксплуатационные горные выработки по назначению делят на:
вскрывающие  или  капитальные,  обслуживающие  шахту,  ее

крупную часть (этаж, панель) в течение всего срока разработки;

-  подготовительные  выработки,  в  результате  проведения  ко-

торых месторождение или его часть подготавливается к добыче по-
лезных ископаемых;

нарезные выработки, проводимые по пласту или залежи по-

лезного ископаемого и соединяющие транспортные и вентиляцион-
ные выработки с очистными;

-  очистные  выработки,  служащие  для  непосредственной  до-

бычи полезного ископаемого.

Подземные  выработки  большой  длины  в  зависимости  от  по-

ложения в пространстве подразделяют на вертикальныенаклон-
ные
и горизонтальные

Вертикальные  горные  выработки.  К  вертикальным  горным

выработкам относятся стволы, слепые стволы, шурфы, восстающие
(гезенки) (рисунок 8).


background image

10

















1 - почва; 2 - бока; 3 — кровля; 4 – забой

Рисунок 7 - Элементы горной выработки












1 , 2 - стволы; 3 - слепой ствол; 4 - гезенк; 5 - шурф; 6 - наклонный

ствол; 7 - бремсберг; 8 - уклон; 9 - скат; 10 - ходок; 11 - орты;

12 - наклонный ствол; 13 штольня; 14 - штреки; 15 - квершлаги;

16 - просеки; 17 - печи

Рисунок 8 - Горные выработки
