I, мА		U	I		U		I			U
0	42110	3,5	35	35,84		1,460		70	0,00614		1,05
5	308,2	1,576	40	27,19		1,447		75	0,00007		0,875
10	179,3	1,537	45	19,87		1,433		80	0,00001		0,7
15	114,6	1,514	50	13,38		1,416		85	0		0,525
20	81,39	1,498	55	7,467		1,390		90	0		0,350
25	60,98	1,484	60	2,452		1,341		95	0		0,175
30	46,53	1,473	65	0,179		1,220		-	-		-

Рисунок 1.7 – Схема для получения ВАХ диода 1N4001 при прямом включении Таблица 1.2 – Результаты измерений прямой ветви вольтамперной характеристики диода ПополученнымрезультатамизмеренийпостроенапрямаяветвьВАХвыпрямительного диода (рисунок 1.8).Рисунок1.8–Экспериментальная

---

прямаяветвьВАХдиода1N4001

Uобр, В	0	10	20	30	40	49	49,5	49,6	49,7	49,8	49,9	49,95
Iобр, мкА	0	0	0	0	0	0	0	0,009	0,438	20,93	998,4	6837

Получена прямая ветвь ВАХ при помощи схемы характериографа (рисунок 1.9). Рисунок1.9 –ПолучениеВАХдиодаспомощьюсхемыхарактериографа

2.
   Построение ВАХ диода в обратном включении


ВпрограммеElectronicsWorkbenchcобранасхема,показаннаяна рисунке1.10[1].Заданонапряжениеисточникаот0до50Ввсоответствиистаблицей1.2.Полученныеданные внесенывтаблицу1.2.Рисунок 1.10 – Схема для получения ВАХ диода 1N4001 при обратном включенииТаблица1.3 –Результаты измеренияобратнойветвиВАХдиода1N4001ПополученнымрезультатампостроенаВАХобратнойветвивыпрямительного диода1N4001 (рисунок 1.11).Рисунок1.11–ЭкспериментальнаяобратнаяветвьВАХдиода1N4001ПолученаобратнаяветвьВАХприпомощисхемыхарактериографа(рисунок 1.12). В силу свойств характериографа обратная ветвь ВАХ диода

---

построенавIчетвертиграфика,а невIII,каконаизображается обычно.Рисунок1.12–ПолучениеВАХдиода1N4001спомощьюсхемыхарактериографа

3.
   Построение ВАХ стабилитрона


ВпрограммеElectronicsWorkbenchcобранасхема,показаннаянарисунке1.13[1].Изменяявходноенапряжение,зафиксированыпоказанияамперметраивторого вольтметра.Полученныеданные вносятсявтаблицу1.4.Рисунок 1.13 – Схема для получения ВАХ стабилитрона 1N4733Таблица1.4 –Результаты измерения ВАХстабилитрона1N4733

Uвх, В	0	2	4	6	7	8	9	10
Uвых, В	0	2	4	5,11	5,19	5,26	5,33	5,39
Iвых, мА	0	0,002	0,004	0,00887	18,09	27,38	36,7	48,04
Uвх, В	11	12	13	14	15	16	17	-
Uвых, В	5,46	5,53	5,59	5,65	5,72	5,78	5,84	-
Iвых, мА	55,38	64,74	74,1	83,46	92,83	102,2	111,6	-

---

По результатам таблицы 1.4 построена обратная ветвь ВАХ стабилитрона 1N4733 (рисунок 1.14).



Рисунок 1.14 – Экспериментальная обратная ветвь ВАХ стабилитрона 1N4733

1.5 Выводы
В ходе выполнения лабораторной работы были получены прямая и обратная ветви ВАХ выпрямительного диода, обратная ветвь ВАХ стабилитрона экспериментально и с помощью схемы характериографа.

Для кремниевого диода 1N4001 напряжение пробоя U_max.обр= 49,9 В, что было подтверждено в результате эксперимента получения обратной ветви ВАХ.

2 ИССЛЕДОВАНИЕ ВЫПРЯМИТЕЛЬНОГО УСТРОЙСТВА

1.
   Цель лабораторной работы


Цельюработыявляетсяознакомлениесосхемамивыпрямленияисосхемамисглаживающихфильтров,атакжеисследованиеработывыпрямительного устройствас нагрузкой.

2.
   Оборудование и программное обеспечение


Оборудованиеипрограммное обеспечениеприведенывтаблице2.1.Таблица2.1–Оборудованиеипрограммноеобеспечение

Программное обеспечение	Electronics Workbench, Microsoft Office 2021, Windows 10, MathCAD 15
Аппаратура	Ноутбук HP LAPTOP 15s-eq2xxx Процессор: Intel Core i5-6300F CPU 2.30 GHz ОЗУ: 8 ГБ

3.
   Краткие теоретические сведения


Основнымэлементомвыпрямительногоустройстваявляетсядиод,т.е.прибор,обладающийодностороннейпроводимостью.Длявыпрямителейоднофазногопеременноготоканаиболееширокоиспользуютдватипавыпрямителей:

---

однополупериодный (рисунок 2.1) и двухполупериодный мостовой (рисунок 2.2) [1].




Рисунок 2.1 – Принципиальная схема однополупериодного однофазного выпрямителя

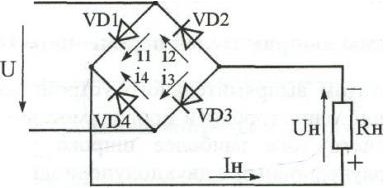

Рисунок 2.2 – Принципиальная схема двухполупериодного мостового выпрямителя
Недостатком однополупериодного выпрямителя является высокий уровень пульсации. Этого недостатка несколько лишен двухполупериодный выпрямитель, в котором используются оба полупериода напряжения сети.

Наиболее распространен мостовой выпрямитель, в котором вентили VD1- VD4 включены по мостовой схеме.

Выпрямленное напряжение на нагрузке имеет пульсирующий характер и является периодическим и несинусоидальным напряжением. Оно может быть разложено в ряд на постоянную и гармоническую составляющие.

Частота первой (основной) гармоники для однополупериодного выпрямителя равна частоте выпрямленного напряжения (для сети - 50 Гц), а для двухполупериодного выпрямителя - удвоенной частоте выпрямленного напряжения. Амплитуда основной гармоники значительно превышает амплитуды других гармоник. Поэтому за коэффициент пульсации Р принимают отношение амплитуды основной гармоники выпрямленного напряжения к его постоянной составляющей (формула 2.1) [1]:

---
