Учитывая, что ,A_r и B_r являются произвольными постоян­ными, решение (14.21) можно записать в более удобной форме:

и можно выразить через начальные условия каждой массы приt = 0, которыми являются перемещения i-ой массы и ее скорости, и следовательно, задача о свободных колеба­ниях системы с произвольным числом свободы будет полностью решена.

---

14.5. Вынужденные колебания систем с произвольным числом степеней свободы при действии вибрационной нагрузки

Рассматриваем установившиеся вынужденные колебания системы (рис.14.4) без учета внешнего или внутреннего сопротив­ления. Будем считать, что внешнюю нагрузку можно разложить по направлениям перемещений сосредоточенных масс, а составляю­щие ее обозначим , (i = 1,2,3,...,n).

Рис.14.4

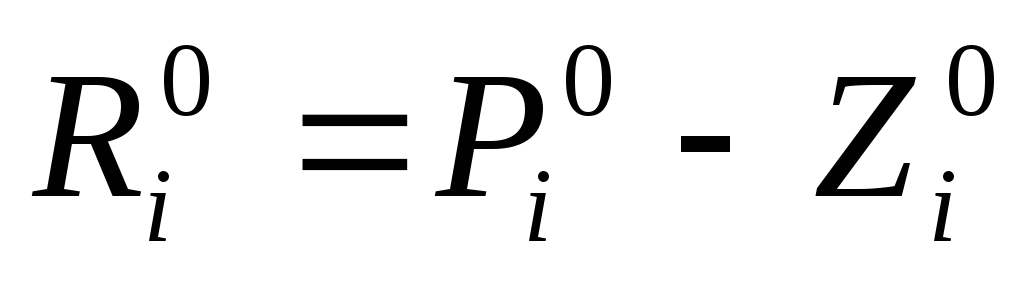

Таким образом, роль внешних сил здесь будут играть величины:

. (14.22)

Канонические уравнения метода сил в данном случае записы­ваются в виде:

(r = 1,2,3,...,n). (14.23)

Подставляя (14.22) в (14.23) и после ряда преобразова­ний, получим:

(i = 1,2,3,...,n). (14.24)

Здесь - амплитудное значение перемещения i-ой массы, вызванное действием системы внешних сил .

Частное решение системы уравнений (14.24) записывается в виде:

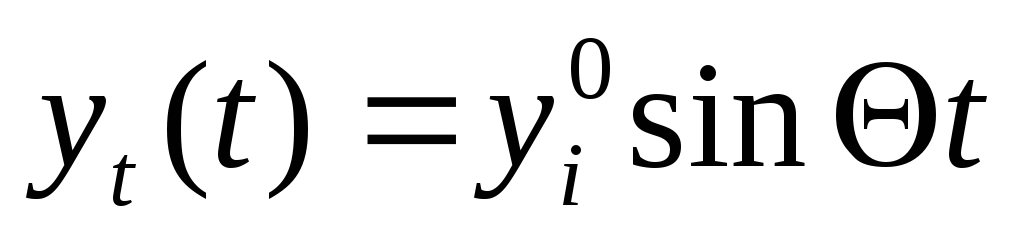

, (14.25)

где - амплитуда перемещения i-ой массы;  - частота вынуж­денных колебаний системы.

Выражение для определения инерционных сил принимает вид:

Z_i (t) = , (14.26)

где - амплитудные величины инерционных сил.

Принимая обозначение

(14.27)

---

и с учетом (14.26) систему уравнений можно преобразовать к сле­дующему виду:

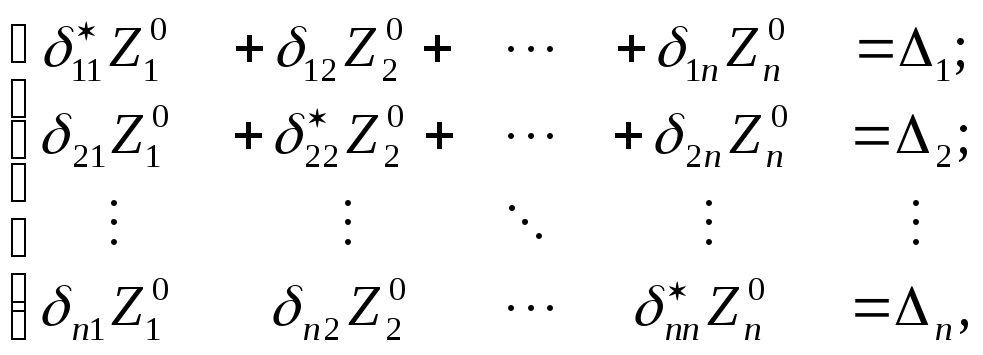

(14.28)

решение которого записывается в виде:

. (14.29)

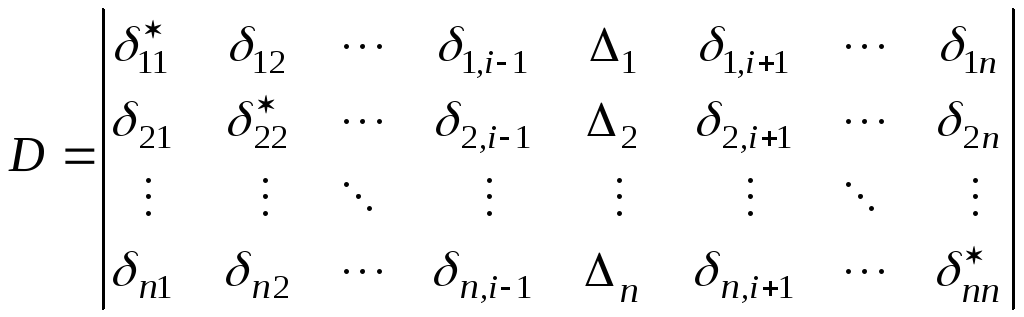

Здесь D и D_i - соответственно, определитель системы (14.28) и определитель, полученный из D заменой элементов (k = 1,2,..., n) соответствующими свободными членами (i = 1,2,..., n), т.е.

;

. (14.30)

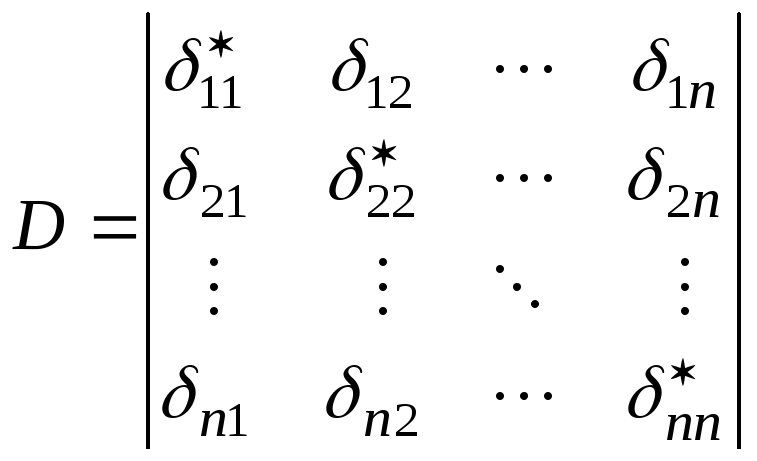

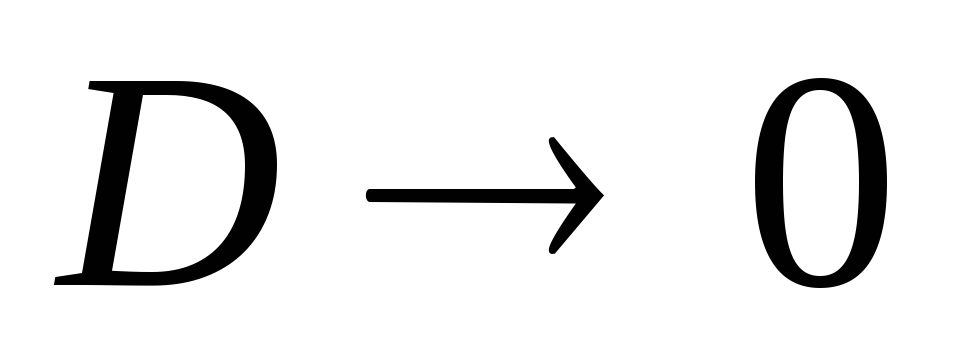

Нетрудно заметить, что определитель D совпадает по форме с выражением (14.19), и поэтому при , т.е. при стремлении зна­чения частоты вынужденных колебаний к частоте собственных ко­лебаний заданной системы, получим, следовательнои соответственно, и согласно (14.26), т.е. будет иметь место резонанс.

График зависимости от частоты имеет вид, приведенный на рис.14.5.

Рис.14.5

Однако увеличение амплитуды колебаний при резонансе до бесконечности является абстракцией. В действительности всегда имеются контуры, ограничивающие величину амплитуды, в частности внутреннее трение материала конструкции или внешнее сопротивление. Поэтому в действительности припроисходит значительное увеличение, при этом оставаясь конечной величи­ной.

---

После определения из (14.29) с учетом (14.22) следует опре­делить амплитудное значение внешних сил:

, (i = 1, 2,..., n), (14.31)

и по значениям (i = 1, 2,..., n) определить амплитудное значе­ние внутренних усилий.

Например, общее выражение для определения амплитудных значений изгибающих моментов от динамических сил R_i (t) для статически неопределимых систем можно записать в виде:

,

где M_ik (k,i = 1,2,..., n) - значение момента в i-ом сечении при действии единичной силы в точкеk.

НАЗАДНА ОГЛАВЛЕНИЕДАЛЕЕ

---

Главная / Лекции / Расчетно-графические работы / Расчеты строительных конструкций на эвм / Зачетные вопросы / Справочные данные / Литература

14.6. Пример динамического расчета рамы

На раме с размерами, указанными на рис.14.6, в точках 1 и 2 установлены два одинаковых вибратора весом G = 20 кН каждый и весом неуравновешенных частей Р₀ =1,2 кН, размещенные на оси вращения с эксцентриситетом е = 0,015 м. Вибраторы вращаются синфазно с частотой n = 600 об/мин.

Рама выполнена из двух двутавров № 50 (ГОСТ 8239-72), т.е. J_x = 3,29×10^-4 м⁴; W_x =0,157×10^-2 м³. Рама изготовлена из стали с харак­теристиками Е = 2,1×10⁵ МПа, R = 190 МПа.

Пренебрегая собственным весом рамы и внутренним трением мате­риала, требуется:

1. Составить канонические урав­нения по методу сил, определяющие свободные колебания рамы, и полу­чить значения частот и периодов соб­ственных колебаний рамы;

2. Вычислить отношения ампли­туд и графически изобразить возможные формы собственных ко­лебаний рамы;

3. Проверить ортогональность собственных форм колебаний си­стемы;

4. Определить круговую частоту вынужденных колебаний и изо­бразить примерный вид графика коэффициента динамичности;

5. Составить канонические уравнения по методу сил, определя­ющие вынужденные колебания системы, и определить амплитуд­ные значения инерционных сил;

6. Построить статическую эпюру изгибающих моментов от всех вибраторов и эпюру амплитудных значений изгибающих моментов при вынужденном режиме колебания рамы;

7. Построить эпюру моментов при одновременном действии статических и динамических сил и определить положение опасного сечения конструкции;

8. Вычислить максимальное значение напряжения в опасном сечении и проверить условия прочности для принятого поперечно­го сечения рамы.

Решение:

Расчетная схема рассматриваемой системы показана на рис.14.6. Под действием периодической возмущающей нагрузки рама совер­шает колебательное движение.

Рис.14.6

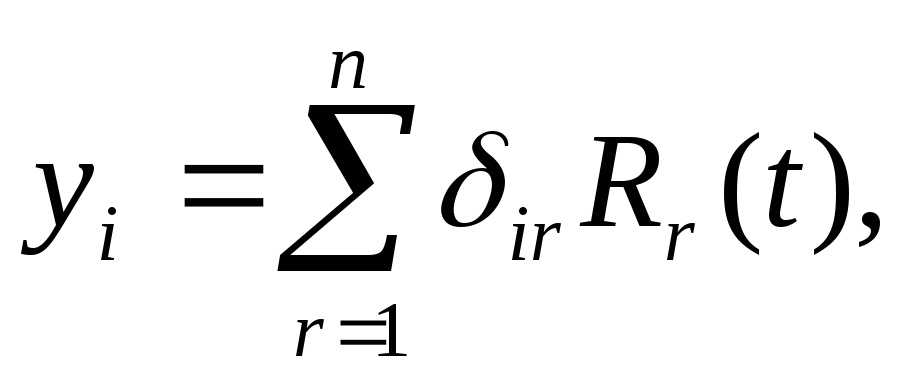

Пренебрегая внутренним трением материала рамы и ее собственным весом, упругие перемещения сечений 1 и 2 по принципу независимости действия сил записы­ваются в виде:

---
