ЛАБОРАТОРНАЯ РАБОТА №1

АНАЛИЗ СЛОЖНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА

Цель работы: практическое освоение основных методов расчета сложных электрических цепей постоянного тока.

Общие теоретические сведения

Сложной электрической цепью называют разветвленную цепь, содержащую не менее двух источников питания, действующих в разных ветвях (рис. 1.1). Под анализом электрической цепи подразумевается определение токов (напряжений) на ее участках при заданных параметрах источников и приемников.

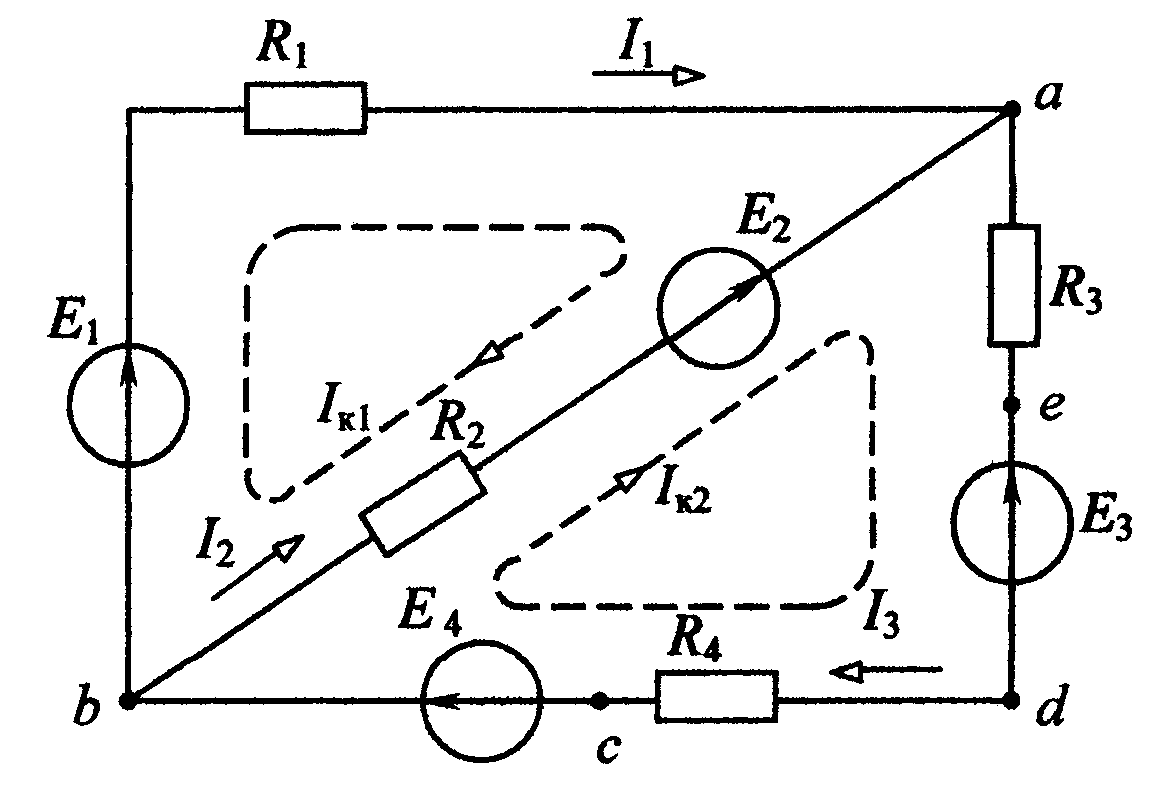

Рис. 1.1

Методы расчета сложных цепей основаны на использовании законов Ома и Кирхгофа.

Закон Ома применяют для простой одноконтурной цепи или для участка цепи. Например, для пассивного участка dc I₃ = U_dc / R₄. Обобщенный закон Ома для участка цепи, содержащего ЭДС, выражается уравнением

,

при записи которого выбирают положительное направление тока, после чего ЭДС Е и напряжение U на зажимах участка цепи берут со знаком плюс, если их направления совпадают с направлением тока, и со знаком минус, когда их направления противоположны направлению тока.

Например, для электрической цепи, изображенной на рис. 1.1:

. (1.1)
