Списки множественного выбора позволяют выбрать несколько вариантов из набора предложенных.

Комбобоксами (combo box), называются гибриды списка c полем ввода: пользователь может выбрать существующий элемент, либо ввести свой. Комбобоксы бывают двух видов: раскрывающиеся и расширенные.

Поля ввода (edit text fields) являются основой любого интерфейса.

Слайдеры (Sliders) или ползунки – элемент управления, состоящий из полосы прокрутки (slider bar), показывающей допустимо возможное значение изменяемого параметра (например, яркость или контрастность изображения), и индикатора (ползунка), показывающего текущее состояние. Слайдеры могут быть горизонтальными или вертикальными, перемещение индикатора может быть квантованным или нет.

Крутилка (spinner, little arrow) – элемент управления, который позволяет пользователю уменьшать или увеличивать значение некоторой величины. Крутилки также могут содержать поле ввода, не такое универсальное, как обычное, не позволяющее вводить текстовые данные, но зато обладающее двумя полезными возможностями. Во-первых, чтобы ввести значение в крутилку, пользователю не обязательно бросать мышь и переносить руку на клавиатуру. Во-вторых, при вводе значения мышью система может позволить пользователям вводить только корректные данные, причем в корректном формате. Это резко уменьшает вероятность человеческой ошибки.

Меню – это метод взаимодействия пользователя с системой, при котором пользователь выбирает из предложенных вариантов, а не предоставляет системе свою команду. Соответственно, диалоговое окно с несколькими кнопками (и без единого поля ввода) также является меню.

Существую несколько различных классификаций меню. Первая классификация делит меню на два типа:

  • Статические меню, т.е. меню, постоянно присутствующие на экране. Характерным примером такого типа меню является панель инструментов.

  • Динамические меню, в которых пользователь должен вызвать меню, чтобы выбрать какой либо элемент. Примером является обычное контекстное меню.

Статические меню, как правило, обеспечивают высокую скорость работы, лучше обучают пользователей, но зато занимают место на экране. Напротив, с динамическими меню ситуация обратная.

Вторая классификация также делит меню на два типа:

  • Меню, разворачивающиеся в пространстве (например, обычное выпадающее меню). Всякий раз, когда пользователь выбирает элемент нижнего уровня, верхние элементы остаются видимыми.

  • Меню, разворачивающееся во времени. При использовании таких меню элементы верхнего уровня по тем или иным причинам исчезают с экрана. Например, диалоговое окно с меню может перекрывать элемент управления, которым это меню было вызвано.


Изображения (Иконки)

В интерфейсе непосредственного манипулирования, пользователи выполняют действия непосредственно на видимых объектах. Этими объектами могут быть кнопки, метки, меню или изображения (иконки). Все иконки можно классифицировать согласно тому, насколько точно они отображают несущую функцию.

Иконки подобия - иконки похожи на объекты, которые они отображают (типа ножниц, чтобы отобразить операцию «вырезки»);

Иконки по образцу представляют пример типа объекта (например иконкой, показывающей линию, чтобы представить средство рисования);

Символические иконки - используются, чтобы представить действие или состояние в символической форме (например, разорванная линия между двумя компьютерами для того, чтобы показать разорванное сетевое соединение);

Произвольные иконки - не несут никакой информации по поводу их представления, поэтому их назначение должно быть описано (например, обратная круговая стрелка, чтобы представить действие «отмена последней команды»)

Курсоры – средство обеспечения обратной связи. Например, всякий раз, когда пользователь подводит курсор к углу окна, курсор изменяется, показывая пользователю, что форму окна можно увеличить.

3. Если элементы массивы D[1…5] равны соответственно 4, 1, 5, 3, 2, то значение выражение D[D[3]]-D[D[5]] равно?

D[D[3]] – D[D[5]] = D[5] – D[2] = 2 – 1 = 1

Ответ: 1.

Билет 7

1. Структуры распределенных вычислительных систем(топология, физические и логические элементы сетей ЭВМ)

Топология локальных сетей. Под топологией (компоновкой, конфигурацией, структурой) компьютерной сети обычно понимается физическое расположение компьютеров сети друг относительно друга и способ соединения их линиями связи. Важно отметить, что понятие топологии относится прежде всего к локальным сетям, в которых структуру связей можно легко проследить. В глобальных сетях структура связей обычно скрыта от пользователей не слишком важна, так как каждый сеанс связи может производиться по своему собственному пути. Топология определяет требования к оборудованию, тип используемого кабеля, возможные и наиболее удобные методы управления обменом, надежность работы, возможности расширения сети. И хотя выбирать топологию пользователю сети приходится нечасто, знать об особенностях основных топологий, их достоинствах и недостатках, наверное, надо всем. Существует три основных топологии сети: 1.шина (bus), при которой все компьютеры параллельно подключаются к одной линии связи и информация от каждого компьютера одновременно передается всем остальным компьютерам (рис. 1.1); 2.звезда (star), при которой к одному центральному компьютеру присоединяются остальные периферийные компьютеры, причем каждый из них использует свою отдельную линию связи (рис. 1.2); 3.кольцо (ring), при которой каждый компьютер передает информацию всегда только одному компьютеру, следующему в цепочке, а получает информацию только от предыдущего в цепочке компьютера, и эта цепочка замкнута в «кольцо» (рис. 1.3).


Многозначность понятия топологии. Топология сети определяет не только физическое расположение компьютеров, но, что гораздо важнее, характер связей между ними, особенности распространения сигналов по сети. Именно характер связей определяет степень отказоустойчивости сети, требуемую сложность сетевой аппаратуры, наиболее подходящий метод управления обменом, возможные типы сред передачи (каналов связи), допустимый размер сети (длина линий связи и количество абонентов), необходимость электрического согласования и многое другое. Когда в литературе упоминается о топологии сети, то могут подразумевать четыре совершенно разных понятия, относящихся к различным уровням сетевой архитектуры: Физическая топология (то есть схема расположения компьютеров и прокладки кабелей). Логическая топология (то есть структура связей, характер распространения сигналов по сети). Это, наверное, наиболее правильное определение топологии. Топология управления обменом (то есть принцип и последовательность передачи права на захват сети между отдельными компьютерами). Информационная топология (то есть направление потоков информации, передаваемой по сети).

Топология все-таки не является основным фактором при выборе типа сети. Гораздо важнее, например, уровень стандартизации сети, скорость обмена, количество абонентов, стоимость оборудования, выбранное программное обеспечение. Но, с другой стороны, некоторые сети позволяют использовать разные топологии на разных уровнях. Этот выбор уже целиком ложится на пользователя, который должен учитывать все перечисленные в данном разделе соображения.

Все компьютеры в локальной сети соединены линиями связи. Геометрическое расположение линий связи относительно узлов сети и физическое подключение узлов к сети называется  физической топологией. В зависимости от топологии различают сети: шинной, кольцевой, звездной, иерархической и произвольной структуры.

Различают физическую и логическую топологию. Логическая и физическая топологии сети независимы друг от друга. Физическая топология - это геометрия построения сети, а логическая топология определяет направления потоков данных между узлами сети и способы передачи данных. В настоящее время в локальных сетях используются следующие физические топологии:

 физическая "шина" (bus);

 физическая “звезда” (star);

 физическое “кольцо” (ring);

 физическая "звезда" и логическое "кольцо" (Token Ring).

Шинная топология


Сети с шинной топологией используют линейный моноканал (коаксиальный кабель) передачи данных, на концах которого устанавливаются оконечные сопротивления (терминаторы). Каждый компьютер подключается к коаксиальному кабелю с помощью Т-разъема (Т - коннектор). Данные от передающего узла сети передаются по шине в обе стороны, отражаясь от оконечных терминаторов. Терминаторы предотвращают отражение сигналов, т.е. используются для гашения сигналов, которые достигают концов канала передачи данных. Таким образом, информация поступает на все узлы, но принимается только тем узлом, которому она предназначается. В топологии логическая шина среда передачи данных используются совместно и одновременно всеми ПК сети, а сигналы от ПК распространяются одновременно во все направления по среде передачи. Так как передача сигналов в топологии физическая шина является широковещательной, т.е. сигналы распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной. Данная топология применяется в локальных сетях с архитектурой Ethernet (классы 10Base-5 и 10Base-2 для толстого и тонкого коаксиального кабеля соответственно).

Преимущества сетей шинной топологии:

 отказ одного из узлов не влияет на работу сети в целом;

 сеть легко настраивать и конфигурировать;

 сеть устойчива к неисправностям отдельных узлов.

Недостатки сетей шинной топологии:

 разрыв кабеля может повлиять на работу всей сети;

 ограниченная длина кабеля и количество рабочих станций;

 трудно определить дефекты соединений

Топология типа “звезда”

В сети построенной по топологии типа “звезда” каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub). Концентратор обеспечивает параллельное соединение ПК и, таким образом, все компьютеры, подключенные к сети, могут общаться друг с другом.

Данные от передающей станции сети передаются через хаб по всем линиям связи всем ПК. Информация поступает на все рабочие станции, но принимается только теми станциями, которым она предназначается. Так как передача сигналов в топологии физическая звезда является широковещательной, т.е. сигналы от ПК распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной. Данная топология применяется в локальных сетях с архитектурой 10Base-T Ethernet.

Преимущества сетей топологии звезда:

 легко подключить новый ПК;


 имеется возможность централизованного управления;

 сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.

Недостатки сетей топологии звезда:

 отказ хаба влияет на работу всей сети;

 большой расход кабеля;

Топология “кольцо”

В сети с топологией кольцо все узлы соединены каналами связи в неразрывное кольцо (необязательно окружность), по которому передаются данные. Выход одного ПК соединяется со входом другого ПК. Начав движение из одной точки, данные, в конечном счете, попадают на его начало. Данные в кольце всегда движутся в одном и том же направлении.

Принимающая рабочая станция распознает и получает только адресованное ей сообщение. В сети с топологией типа физическое кольцо используется маркерный доступ, который предоставляет станции право на использование кольца в определенном порядке. Логическая топология данной сети - логическое кольцо.

Данную сеть очень легко создавать и настраивать. К основному недостатку сетей топологии кольцо является то, что повреждение линии связи в одном месте или отказ ПК приводит к неработоспособности всей сети.

Как правило,  в чистом виде топология “кольцо” не применяется из-за своей ненадёжности, поэтому на практике применяются различные модификации кольцевой топологии.

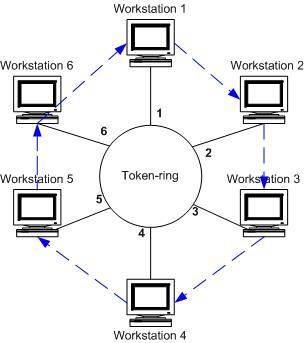

Топология Token Ring - Эта топология основана на топологии "физическое кольцо с подключением типа звезда". В данной топологии все рабочие станции подключаются к центральному концентратору (Token Ring) как в топологии физическая звезда. Центральный концентратор - это интеллектуальное устройство, которое с помощью перемычек обеспечивает последовательное соединение выхода одной станции со входом другой станции. Другими словами с помощью концентратора каждая станция соединяется только с двумя другими станциями (предыдущей и последующей станциями). Таким образом, рабочие станции связаны петлей кабеля, по которой пакеты данных передаются от одной станции к другой и каждая станция ретранслирует эти посланные пакеты. В каждой рабочей станции имеется для этого приемо-передающее устройство, которое позволяет управлять прохождением данных в сети. Физически такая сеть построена по типу топологии “звезда”. Концентратор создаёт первичное (основное) и резервное кольца. Если в основном кольце произойдёт обрыв, то его можно обойти, воспользовавшись резервным кольцом, так как используется четырёхжильный кабель. Отказ станции или обрыв линии связи рабочей станции не вличет за собой отказ сети как в топологии кольцо, потому что концентратор отключет неисправную станцию и замкнет кольцо передачи данных.
