В архитектуре Token Ring маркер передаётся от узла к узлу по логическому кольцу, созданному центральным концентратором. Такая маркерная передача осуществляется в фиксированном направлении (направление движения маркера и пакетов данных представлено на рисунке стрелками синего цвета). Станция, обладающая маркером, может отправить данные другой станции. Для передачи данных рабочие станции должны сначала дождаться прихода свободного маркера. В маркере содержится адрес станции, пославшей этот маркер, а также адрес той станции, которой он предназначается. После этого отправитель передает маркер следующей в сети станции для того, чтобы и та могла отправить свои данные. Один из узлов сети (обычно для этого используется файл-сервер) создаёт маркер, который отправляется в кольцо сети. Такой узел выступает в качестве активного монитора, который следит за тем, чтобы маркер не был утерян или разрушен. Преимущества сетей топологии Token Ring:
топология обеспечивает равный доступ ко всем рабочим станциям;
высокая надежность, так как сеть устойчива к неисправностям отдельных станций и к разрывам соединения отдельных станций. Недостатки сетей топологии Token Ring: большой расход кабеля и соответственно дорогостоящая разводка линий связи.
Аппаратура локальных сетей
Аппаратура локальных сетей обеспечивает реальную связь между абонентами. Выбор аппаратуры имеет важнейшее значение на этапе проектирования сети, так как стоимость аппаратуры составляет наиболее существенную часть от стоимости сети в целом, а замена аппаратуры связана не только с дополнительными расходами, но зачастую и с трудоемкими работами. К аппаратуре локальных сетей относятся: кабели для передачи информации; разъемы для присоединения кабелей; согласующие терминаторы; сетевые адаптеры; репитеры; трансиверы; концентраторы; мосты; маршрутизаторы; шлюзы и т.д.
Эталонная модель OSI
При связи компьютеров по сети производится множество операций, обеспечивающих передачу данных от компьютера к компьютеру. Пользователю, работающему с каким-то приложением, в общем-то безразлично, что и как при этом происходит. Для него просто существует доступ к другому приложению или компьютерному ресурсу, расположенному на другом компьютере сети. В действительности же вся передаваемая информация проходит много этапов обработки. Прежде всего она разбивается на блоки, каждый из которых снабжается управляющей информацией. Полученные блоки оформляются в виде сетевых пакетов, эти пакеты кодируются, передаются с помощью электрических или световых сигналов по сети в соответствии с выбранным методом доступа, затем из принятых пакетов вновь восстанавливаются заключенные в них блоки данных, блоки соединяются в данные, которые и становятся доступны другому приложению. Это, конечно, очень упрощенное описание происходящих процессов. Часть из указанных процедур реализуется только программно, другая - аппаратно, а какие-то операции могут выполняться как программами, так и аппаратурой. Упорядочить все выполняемые процедуры, разделить их на уровни и подуровни, взаимодействующие между собой, как раз и призваны модели сетей. Эти модели позволяют правильно организовать взаимодействие как абонентам внутри одной сети, так и самым разным сетям на различных уровнях. Наибольшее распространение получила в настоящее время так называемая эталонная модель обмена информацией открытой системы OSI (Open System Interchange). Под термином «открытая система» в данном случае понимается незамкнутая в себе система, имеющая возможность взаимодействия с какими-то другими системами (в отличие от закрытой системы).
Модель OSI была предложена Международной организацией стандартов ISO (International Standards Organization) в 1984 году. С тех пор ее используют (более или менее строго) все производители сетевых продуктов. Как и любая универсальная модель, модель OSI довольно громоздка, избыточна и не слишком гибка, поэтому реальные сетевые средства, предлагаемые различными фирмами, не обязательно придерживаются принятого разделения функций. Однако знакомство с моделью OSI позволяет лучше понять, что же происходит в сети.
Рис. 4.1. Семь уровней модели OSI
Все сетевые функции в модели разделены на 7 уровней (рис. 4.1). При этом вышестоящие уровни выполняют более сложные, глобальные задачи, для чего используют в своих целях нижестоящие уровни, а также управляют ими. Цель нижестоящего уровня — предоставление услуг вышестоящему уровню, причем вышестоящему уровню не важны детали выполнения этих услуг. Нижестоящие уровни выполняют более простые, более конкретные функции. В идеале каждый уровень взаимодействует только с теми, которые находятся рядом с ним (выше него и ниже него). Верхний уровень соответствует прикладной задаче, работающему в данный момент приложению, нижний - непосредственной передаче сигналов по каналу связи.
Функции, входящие в показанные на рис 4.1 уровни, реализуются каждым абонентом сети. При этом каждый уровень на одном абоненте работает так, как будто он имеет прямую связь с соответствующим уровнем другого абонента, то есть между одноименными уровнями абонентов сети существует виртуальная связь. Реальную же связь абоненты одной сети имеют только на самом нижнем, первом, физическом уровне. В передающем абоненте информация проходит все уровни, начиная с верхнего и заканчивая нижним. В принимающем абоненте полученная информация совершает обратный путь: от нижнего уровня к верхнему (рис. 4.2).
Р
ис.

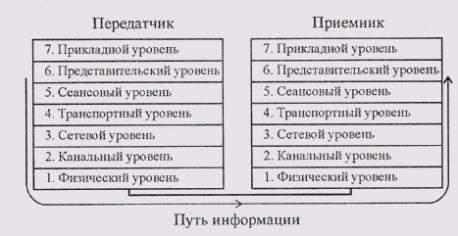

4.2. Путь информации от абонента к абоненту
Рассмотрим подробнее функции разных
уровней.
Прикладной уровень (Application), или уровень приложений, обеспечивает услуги, непосредственно поддерживающие приложения пользователя, например программные средства передачи файлов, доступа к базам данных, средства электронной почты, службу регистрации на сервере. Этот уровень управляет остальными шестью уровнями.
Представительский уровень (Presentation), или уровень представления данных, определяет и преобразует форматы данных и их синтаксис в форму, удобную для сети, то есть выполняет функцию переводчика. Здесь же выполняется шифрование и дешифрирование данных, а при необходимости - их сжатие.
Сеансовый уровень (Session) управляет проведением сеансов связи (то есть устанавливает, поддерживает и прекращает связь). Этот же уровень распознает логические имена абонентов, контролирует предоставленные им права доступа.
Транспортный уровень (Transport) обеспечивает доставку пакетов без ошибок и потерь, в нужной последовательности. Здесь же производится разбивка передаваемых данных на блоки, помещаемые в пакеты, и восстановление принимаемых данных.
Сетевой уровень (Network) отвечает за адресацию пакетов и перевод логических имен в физические сетевые адреса (и обратно), а также за выбор маршрута, по которому пакет доставляется по назначению (если в сети имеется несколько маршрутов).
Канальный уровень, или уровень управления линией передачи (Data link), отвечает за формирование пакетов стандартного вида, включающих начальное и конечное управляющие поля. Здесь же производится управление доступом к сети, обнаруживаются ошибки передачи" и производится повторная пересылка приемнику ошибочных пакетов.
Физический уровень (Physical) - это самый нижний уровень модели, который отвечает за кодирование передаваемой информации в уровни сигналов, принятые в среде передачи, и обратное декодирование. Здесь же определяются требования к соединителям, разъемам, электрическому согласованию, заземлению, защите от помех и т.д.
Большинство функций двух нижних уровней модели (1 и 2) обычно реализуются аппаратно (часть функций уровня 2 - программным драйвером сетевого адаптера). Именно на этих уровнях определяется скорость передачи и топология сети, метод управления обменом и формат пакета, то есть то, что имеет непосредственное отношение к типу сети (Ethernet, Token-Ring, FDDI). Более высокие уровни не работают напрямую с конкретной аппаратурой, хотя уровни 3,4 и 5 еще могут учитывать ее особенности. Уровни 6 и 7 вообще не имеют к аппаратуре никакого отношения. Замены аппаратуры сети на другую они просто не заметят.
В уровне 2 (канальном) нередко выделяют два подуровня.
Верхний подуровень (LLC - Logical Link Control) осуществляет управление логической связью, то есть устанавливает виртуальный канал связи (часть его функций выполняется программой драйвера сетевого адаптера).
Нижний подуровень (MAC - Media Access Control) осуществляет непосредственный доступ к среде передачи информации (каналу связи). Он напрямую связан с аппаратурой сети.
Назначение протоколов
Протоколы (protocols) — это набор правил и процедур, регулирующих порядок осуществления некоторой связи. Например, дипломаты какой-либо страны четко придерживаются протокола при общении с дипломатами других стран. В компьютерной среде правила связи служат тем же целям. Протоколы — это правила и технические процедуры, позволяющие нескольким компьютерам при объединении в сеть общаться друг с другом. Запомните три основных момента, касающихся протоколов.
Существует множество протоколов. И хотя все они участвуют в реализации связи, каждый протокол имеет различные цели, выполняет различные задачи, обладает своими преимуществами и ограничениями.
Протоколы работают на разных уровнях модели OSI. Функции протокола определяются уровнем, на котором он работает. Если, например, какой-то протокол работает на Физическом уровне, то это означает, что он обеспечивает прохождение пакетов через плату сетевого адаптера и их поступление в сетевой кабель.
Несколько протоколов могут работать совместно. Это так называемый стек, или набор, протоколов. Как сетевые функции распределены по всем уровням модели OSI, так и протоколы совместно работают на различных уровнях стека протоколов. Уровни в стеке протоколов соответствуют уровням модели OSI. В совокупности протоколы дают полную характеристику функциям и возможностям стека.
Работа протоколов
Передача данных по сети, с технической точки зрения, должна быть разбита на ряд последовательных шагов, каждому из которых соответствуют свои правила и процедуры, или протокол. Таким образом, сохраняется строгая очередность в выполнении определенных действий.
Кроме того, эти действия (шаги) должны быть выполнены в одной и той же последовательности на каждом сетевом компьютере. На компьютере-отправителе эти действия выполняются в направлении сверху вниз, а на компьютере-получателе -снизу вверх.
Компьютер - отправитель
Компьютер-отправитель в соответствии с протоколом выполняет следующие действия:
разбивает данные на небольшие блоки, называемые пакетами, с которыми может работать протокол;
добавляет к пакетам адресную информацию, чтобы компьютер-получатель мог определить, что эти данные предназначены именно ему;
подготавливает данные к передаче через плату сетевого адаптера и далее — по сетевому кабелю.
Компьютер - получатель
Компьютер-получатель в соответствии с протоколом выполняет те же действия, но только в обратном порядке:
принимает пакеты данных из сетевого кабеля;
через плату сетевого адаптера передает пакеты в компьютер;
удаляет из пакета всю служебную информацию, добавленную компьютером-отправителем;
копирует данные из пакетов в буфер — для их объединения в исходный блок данных;
передает приложению этот блок данных в том формате, который оно использует.
И компьютеру-отправителю, и компьютеру-получателю необходимо выполнять каждое действие одинаковым способом, с тем чтобы пришедшие по сети данные совпадали с отправленными.
Если, например, два протокола будут по-разному разбивать данные на пакеты и добавлять информацию (о последовательности пакетов, синхронизации и для проверки ошибок), тогда компьютер, использующий один из этих протоколов, не сможет успешно связаться с компьютером, на котором работает другой протокол.
Маршрутизируемые и немаршрутизируемые протоколы
До середины 80-х годов большинство локальных сетей были изолированными. Они обслуживали один отдел или одну компанию и редко объединялись в крупные системы. Однако, когда локальные сети достигли высокого уровня развития и объем передаваемой ими коммерческой информации возрос, ЛВС стали компонентами больших сетей.
Данные, передаваемые из одной локальной сети в другую по одному из возможных маршрутов, называются маршрутизированными. Протоколы, которые поддерживают передачу данных между сетями по нескольким маршрутам, называются маршрутизируемыми (routable) протоколами. Так как маршрутизируемые протоколы могут использоваться для объединения нескольких локальных сетей в глобальную сеть, их роль постоянно возрастает.
Протоколы в многоуровневой архитектуре
Несколько протоколов, которые работают в сети одновременно, обеспечивают следующие операции с данными:
подготовку;
передачу;
прием;
последующие действия.
Работа различных протоколов должна быть скоординирована так, чтобы исключить конфликты или незаконченные операции. Этого можно достичь с помощью разбиения на уровни.
Стеки протоколов
Стек протоколов (protocol stack) — это комбинация протоколов. Каждый уровень определяет различные протоколы для управления функциями связи или ее подсистемами. Каждому уровню присущ свой набор правил.
|
