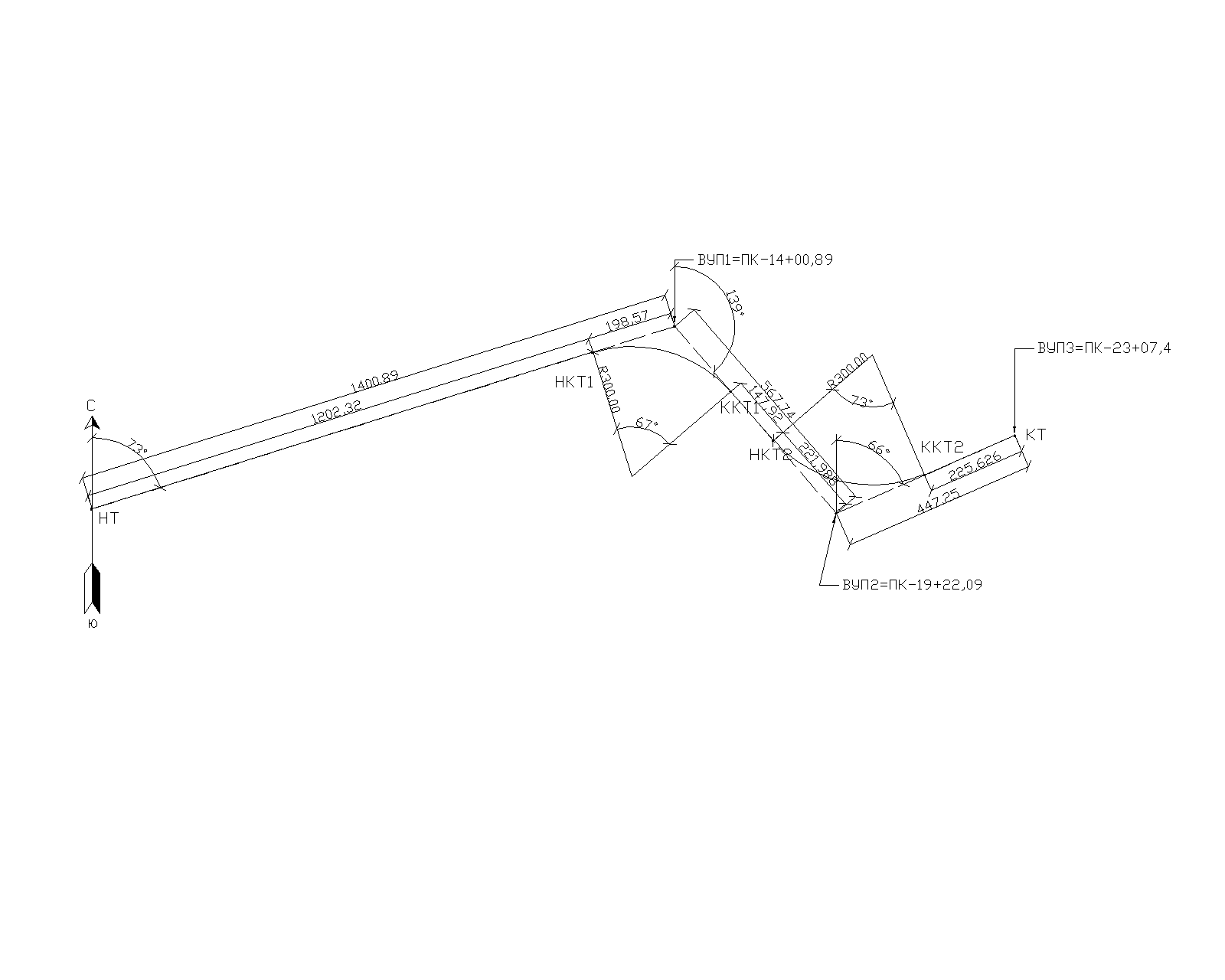

Вариант 1
|
Основные точки трассы |
Угол поворота |
Кривые |
||||||||||||
|
Положение вершины ГК |
Значение |
Элементы кривой |
||||||||||||
|
Вправо αпр |
Влево αлев |
Радиус Р |
Тангенс Т |
Кривая К |
Биссектриса Б |
Домер Д |
||||||||
|
НТ |
0+0,00 |
67 |
300 |
198,57 |
350,8 |
59,76 |
46,33 |
|||||||
|
ВУ1 |
14+00,89 |
73 |
300 |
221,99 |
382,2 |
73,12 |
61,776 |
|||||||
|
ВУ2 |
19+22,09 |
|||||||||||||
|
КТ |
23+07,76 |
|||||||||||||
|
Ʃ |
67 |
73 |
420,55 |
733 |
108,106 |
|||||||||
|
Проверка |
ƩК+Ʃn=КТ= |
2307,77 |
|
|
|
|
|
|
||||||
|
ƩS-ƩД=КТ= |
2307,77 |
|
|
|
|
|
|
|||||||
|
2ƩТ-ƩК=ƩД= |
108,106 |
|
|
|
|
|
|
|||||||
|
Ʃαлев.-Ʃαпр.=
Анач-Акон= |
6 |
6 |
|
|
|
|
||||||||
|
Основные точки трассы |
Кривые |
Прямые |
||||||
|
Положение |
Длинна прямых вставок n, м |
Расстояние между вершинами углов S, м |
направление |
|||||
|
Начало НК |
Конец КК |
Азимут А |
Румб Р |
|||||
|
НТ |
14+00,89 |
17+51,49 |
|
|||||
|
ВУ1 |
18+98,67 |
22+80,7 |
1202,33 |
1400,89 |
73 |
73 |
||
|
ВУ2 |
147,19 |
567,74 |
139 |
66 |
||||
|
КТ |
225,26 |
447,25 |
66 |
66 |
||||
|
Ʃ |
1574,77 |
2415,88 |
||||||
Вариант 2
|
Основные точки трассы |
Угол поворота |
Кривые |
|||||||||||||
|
Положение вершины ГК |
Значение |
Элементы кривой |
|||||||||||||
|
Вправо αпр |
Влево αлев |
Радиус Р |
Тангенс Т |
Кривая К |
Биссектриса Б |
Домер Д |
|||||||||
|
НТ |
0+0,00 |
48 |
500 |
221,60 |
418,67 |
59,71 |
24,53 |
||||||||
|
ВУ1 |
12+45,52 |
72 |
500 |
363,27 |
628 |
73,13 |
98,54 |
||||||||
|
ВУ2 |
22+28,97 |
||||||||||||||
|
КТ |
30+55,59 |
||||||||||||||
|
Ʃ |
48 |
72 |
584,87 |
1046,67 |
123,07 |
||||||||||
|
Проверка |
ƩК+Ʃn=КТ= |
3057,59 |
|
|
|
|
|
|
|||||||
|
|
ƩS-ƩД=КТ= |
3057,59 |
|
|
|
|
|
|
|||||||
|
|
2ƩТ-ƩК=ƩД= |
123,07 |
|
|
|
|
|
|
|||||||
|
Ʃαлев.-Ʃαпр.= Анач-Акон= |
|
|
|
|
|
|
|||||||||
|
Основные точки трассы |
кривые |
Прямые |
||||||
|
Положение |
Длинна прямых вставок n, м |
Расстояние между вершинами углов S, м |
Направление |
|||||
|
Начало НК |
Конец КК |
Азимут А |
Румб Р |
|||||
|
НТ |
12+45,52 |
16+64,19 |
|
|||||
|
ВУ1 |
20+88,30 |
27+16,30 |
1023,92 |
1245,52 |
131 |
49 |
||
|
ВУ2 |
425,11 |
1009,98 |
83 |
83 |
||||
|
КТ |
561,89 |
925,16 |
11 |
11 |
||||
|
Ʃ |
2010,92 |
3180,66 |
||||||
