Л.2.2  Розрахунковий  струм  системи  шинопроводів  І

ь

,  А,  розраховується

за формулою:

де  К - коефіцієнт одночасності, визначається за таблицею Л.1;

N  – кількість ланцюгів (поверхів).

Таблиця Л.1 – Коефіцієнт одночасності К

Кількість ланцюгів (пристроїв

захисту від струмових

перенавантажень на фазу)

Коефіцієнт одночасності K

2 та З

0,8

4 та 5

0,7

Від 6 до 9 включно

0,6

10 та більше

0,5

Л.2.3 Номінальний струм системи шинопроводів /„, А, розраховується за

формулою:

де  k

t

  –  коефіцієнт  зниження  номіналу  в  залежності  від  температури

навколишнього  середовища  (визначається  за  даними  виробника)  та

прийметься  як  найближче  значення  з  номінального  ряду  струмів

каталогу виробника.

Примітка  1.  Важливо  враховувати,  що  у  різних  виробників  k

t

  =  1  за

різних температур, які можуть відрізнятись на десять та більше відсотків.

Примітка 2. У деяких виробників систем шинопроводів також необхідно

уточнювати  розміщення  системи  шинопроводів  за  горинтального  прокладання

(плиском  чи  на  ребро),  оскільки  за  розміщення  плиском  необхідно  вводити

коефіцієнт зниження навантаження 0,9.

Примітка  3.  За  великої  питомої  частки  нелінійного  навантаження

необхідно  враховувати  треті  гармоніки  струму,  що  можуть  призвести  до

С. 155 ДБН В.2.5-23:2010

значного  перенавантаження  провідників  нейтралі.  В  даному  випадку  вибирати

номільний  струм  системи  шинопроводів,  знаючи  середньоквадратичний  струм

навантаження,  що  включає  гармоніки,  І

ь

,  та  в  залежності  від  коефіцієнта

викривлення  синосоїдальності  струму  THD  слід  вибирати  номінальний  струм

системи шинопроводів згідно з таблицею Л.2.

Таблиця Л.2

Розрахунковий струм системи шинопроводів Ib, А

Номінальний струм

системи

шинопроводів I

n

, А

THD > 15 %

15 % < THD < 33 %

THD>33%

800

630

500

800

1000

800

630

1000

1200

1000

800

1200

1600

1200

1000

1600

2000

1600

1200

2000

2500

2000

1600

2500

3200

2500

2000

3200

4000

3200

2500

4000

Приклад

Дано:  адміністративна  будівля  –  21  поверх  (площа  поверху  800  м

2

)

(рисунок Л.1); Р

ос

 = 12 кВт/поверх; Р

роз

 = 28 кВт/поверх; Р

сил

 = 600 кВт (на всю

будівлю, 21-й поверх); U

e

 = 400 В, частка комп'ютерного навантаження більше

30 % з THD ≈ 25%, cosφ = 0,9; К = 0,5; k

t

 = 1

С. 156 ДБН В.2.5-23:2010

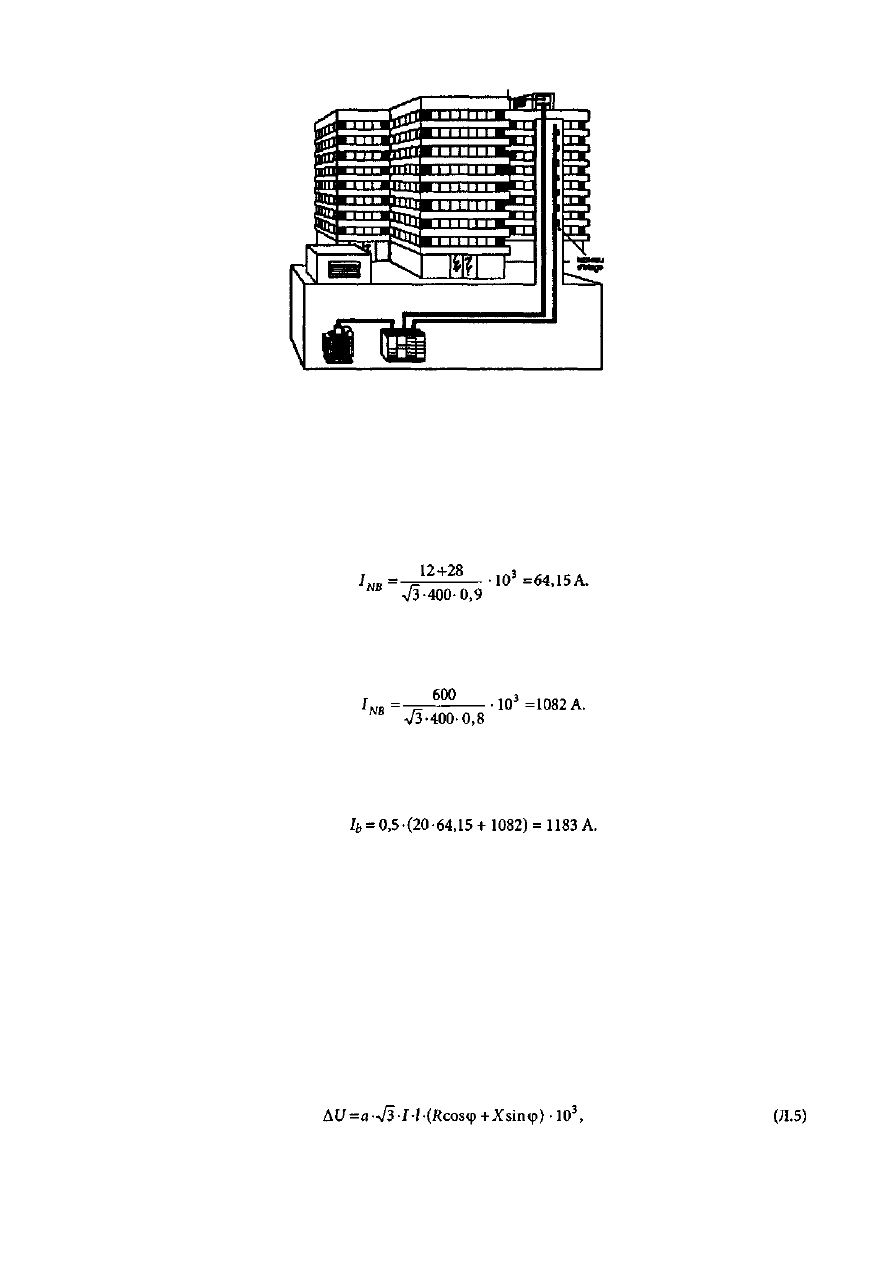

Рисунок Л.1

Розрахунковий струм поверхів з 1-го по 20-й:

Розрахунковий струм 21-го поверху:

Розрахунковий струм системи шинопроводів:

З  врахуванням  великої  питомої  частки  нелінійного  навантаження

приймаємо номінальний струм системи шинопроводів 1600 А.

Л.3 Перевірка на допустиме падіння напруги

Л.3.1  Розрахунок  величини  падіння  напруги  ∆U,  В,  у  системі

шинопроводів виконується за формулою:

С. 157 ДБН В.2.5-23:2010

де І – розрахунковий струм навантаження, А;

l – довжина системи шинопроводів, м;

α – коефіцієнт розподілу струму;

R  – омічний опір R

1

, мкОм/м (згідно з даними виробника);

X – індуктивний опір X

1

, мкОм/м (згідно з даними виробника);

cosφ  – коефіцієнт потужності.

Вказаний  у  формулі  для  розрахунку  падіння  напруги  коефіцієнт  α

залежить від розподілу струму на системі шинопроводів та визначається згідно

з таблицею Л.3.

Отримане  значення  падіння напруги  на  системі шинопроводів необхідно

врахувати  у  розрахунку  падіння  напруги  від  джерела  живлення  до  кінцевого

споживача (з врахуванням інших можливих елементів розподільної мережі) так,

щоб  результуюче  падіння  напруги  не  перевищувало  значень,  регламентованих

ГОСТ 13109.

Таблиця Л.З

Розподіл струму за шинопроводом

Коефіцієнт а

Ввід живлення в А, відвід у В

1

І , '

Ввід живлення в А, відвід у В,
С, D, Е

0,5

Ввід живлення в А, відвід у В,
С

0,25

Ввід живлення в А, відвід у В,
С, D, E

0,125

Ввід живлення в А, В, відвід у
С, D, E, F

0,25

Л.4 Захист від перенавантаження та короткого замикання

Л.4.1  Системи  шинопроводів  повинні  мати  захист  від  перенавантаження

та  короткого  замикання.  В  якості  апаратів  захисту  можуть  використовуватись

запобіжники  або  силові  автоматичні  вимикачі.  Вибір  виду  апарату  захисту

виконується за величиною очікуваних струмів короткого замикання, вимогами

С. 158 ДБН В.2.5-23:2010


селективності або функціями керування та сигналізації.

Л.4.2  Для  захисту  від  перенавантажень  вибрана  система  шинопроводів

повинна задовольняти наступній умові:

де I

b

 – розрахунковий струм системи шинопроводів, А;

I

u

 – обрана струмова уставка апарату захисту, А;

I

n

 – номінальний робочий струм системи шинопроводів, А;

К

I

–

коефіцієнт, що враховує тип апарату захисту (K

I

 =1,1 – для

запобіжників; K

I

 =1 – для автоматичних вимикачів).

Л.4.3  Для  захисту  від  струму  короткого  замикання  обрана  система

шинопроводів повинна задовольняти наступній умові:

де I

sc

  – очікуваний струм КЗ у місці встановлення апарату захисту;

I

cw

  – номінальний струм КЗ розподільної системи шинопроводів;

І

cu

  – номінальна найбільша гранична вимикаюча здатність апарату захисту.
