С. 19 ДБН В.2.5-23:2010
3.6 Розрахункове навантаження групи жител з однаковим питомим
електричним навантаженням, приведене до лінії живлення, вводу в житловий
будинок, шин напругою 0,4 кВ ТП,
N
ж
Р
визначається за формулою:
де
П
ж
Р
– питоме розрахункове електричне навантаження одного житла
(квартири), яке вибирається за таблицею 3.1 залежно від прийнятого
рівня електрифікації та кількості квартир, приєднаних до даної ланки
електромережі, кВт/житло;
N – кількість жител (квартир), приєднаних до вводу, лінії, ТП.
Питомі розрахункові електричні навантаження жител охоплюють
навантаження освітлення загальнобудинкових приміщень.
Для вибору засобів обліку й апаратів захисту загальнобудинкових
споживачів
сумарне
розрахункове
навантаження
освітлення
загальнобудинкових приміщень рекомендується визначати за формулою:
де Р
сх.кл
, Р
л.хол
, Р
кор
, Р
вес
– розрахункові навантаження освітлення відповідно
сходових кліток, ліфтових холів, коридорів, вестибулів, кВт;
Р
ін
– розрахункові навантаження освітлення сміттєвих камер, горищ,
технічних просторів під підлогою, підвалів, колясочних тощо, кВт.
3.7
Для жител 3-го виду рівень електрифікації не має обмежень,
визначається замовником і може включати повне електроопалення та
електропідігрівання води.
Розрахункове навантаження на вводі житла (квартири, котеджу) 1-го, 2-
го й 3-го видів з повним електроопаленням слід визначати відповідно до
завдання на проектування за проектом внутрішнього електрообладнання
залежно від застосовуваних систем, приладів, режимів їх роботи та відповідних
теплотехнічних розрахунків.
Потужність електроопалювальних акумуляційних систем повного
С. 20 ДБН В.2.5-23:2010
опалення на передпроекних стадіях орієнтовно визначається з розрахунку 200-
300 Вт на 1 м
2
загальної площі житла (в період мінімальних навантажень
енергосистеми).
Орієнтовні питомі розрахункові навантаження жител 3-го виду
(котеджів), в тому числі з повним електроопаленням постійного включення,
наводяться в додатку Д (таблиця Д.1). Приклади визначення розрахункових
питомих
навантажень
жител
1-го,
2-го
видів
з
проточними
електроводопідігрівачами та повним електроопаленням (постійного включення
та акумуляційним) і відповідних коефіцієнтів одночасності наводяться в
додатку Д (таблиці Д.2 – Д.4).
Для електроопалювальних акумуляційних систем слід визначати
розрахункові навантаження для трьох режимів роботи електромережі й
енергосистеми – вечірнього, нічного й денного максимумів.
3.8 Допускається в попередніх розрахунках визначати питоме
навантаження на вводі житла (котеджу) 3-го виду Р
кт.п
, за формулою:
де Р
заяв.(ус)
– заявлена (установлена) потужність електроприймачів, яку
визначають додаванням номінальних потужностей електропобутових
та освітлювальних приладів, систем електричного опалення та
електроводопідігрівання, що ними оснащується житло (котедж), кВт;
К
поп
– коефіцієнт попиту, що визначається за таблицею 3.2 залежно від
величини заявленої потужності електроприймачів у житлі.
Розрахункове навантаження ліній живлення та на шинах 0,4 кВ ТП від
електроприймачів жител (котеджів) 3-го виду з однаковими питомими
навантаженнями на вводі
N
кт
Р
попередньо можна визначати за формулою:
де
n
ж
Р
– питоме навантаження на вводі одного даного типу житла (котеджу),
кВт/житло (котедж);
С. 21 ДБН В.2.5-23:2010
N – кількість жител (котеджів), приєднаних до даної ланки мереж;
К
од
– коефіцієнт одночасності, що визначається за таблицею 3.3 відповідно
до кількості жител (котеджів) та їх характеристик.
Таблиця 3.2
Характеристика
опалення котеджу
Значення коефіцієнта попиту К
поп
за заявленої
потужності електроприймачів, кВт
До 15
вкл.
20 30 40 50 60 70 80 90
100 і
більше
Для котеджів без
повного електро-
опалення
0,75 0,65 0,63 0,59 0,55 0,53 0,50 0,47 0,46
0,45
Для котеджів з
повним електро-
опаленням постій-
ного включення
-
-
- 0,75 0,70 0,65 0,63 0,62 0,62
0,61
Таблиця 3.3
Характеристика
котеджу
Значення коефіцієнта одночасності К
од
за кількості жител (котеджів)
1
3
6
9
12
15
18
24
40
60
100 200 400
3 плитами на
природному газі
1,00 0,65 0,51 0,38 0,32 0,28 0,26 0,22 0,18 0,16 0,14 0,12 0,11
3 електроплита-ми
потужністю до 10,5
кВт включно
1,00 0,81 0,50 0,38 0,32 0,29 0,27 0,24 0,20 0,18 0,16 0,14 0,13
Те саме та повним
електро-опа-ленням
пл. 150 м
2
1,00 0,87 0,65 0,56 0,52 0,50 0,49 0,47 0,44 0,42 0,41 0,40 0,39
Те саме та повним
електро-опаленням
пл. 300 м
2
1,00 0,90 0,73 0,66 0,63 0,62 0,60 0,59 0,57 0,55 0,54 0,53 0,52
Те саме та повним
електро-опаленням
пл. 600 м
2
1,00 0,93 0,81 0,77 0,75 0,74 0,73 0,72 0,70 0,69 0,68 0,675 0,67
Примітка. Коефіцієнти одночасності для всіх котеджів подані з урахуванням проточних
електроводопідігрівальних приладів. Для котеджів з електроопаленням значення К
од
подані
для режиму постійного включення електроопалювальних приладів протягом опалювального
сезону і не дійсні для електротеплоакумуляційних систем, що працюють у період
мінімальних навантажень системи.
На передпроектних стадіях розрахункові питомі навантаження жител 3-го
виду допускається визначати згідно з додатком Д залежно від заявленої
(установленої) потужності електроприймачів та їх характеристик, а на стадії
робочої документації уточнювати їх відповідно до 3.7.
С. 22 ДБН В.2.5-23:2010

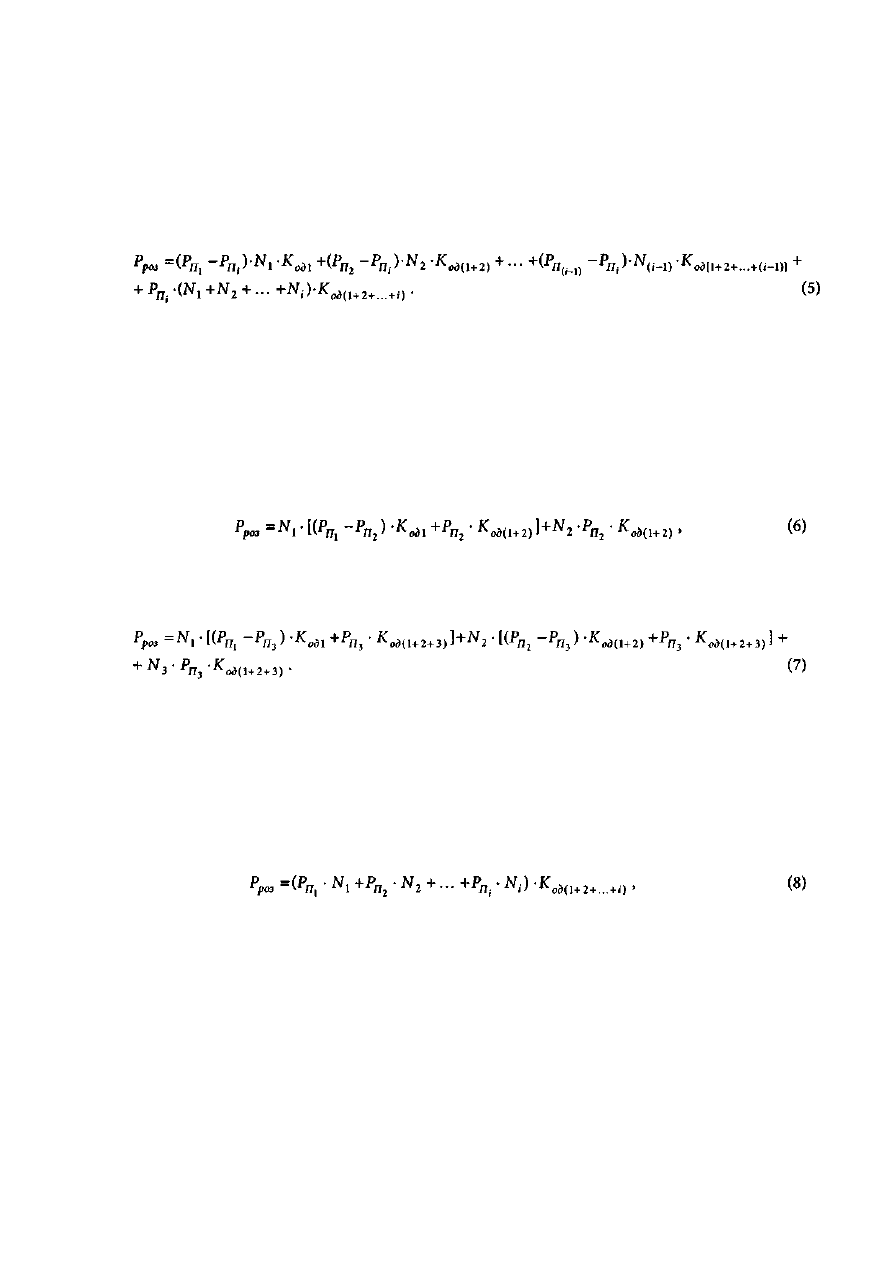

3.9 Розрахункове навантаження від групи жител з різними питомими
навантаженнями Р
роз
, приведене до лінії живлення, вводу в житловий будинок,
шин 0,4 кВ трансформатора 10(6)/0,4 кВ, за загальної кількості приєднаних
жител 29 і менше, слід визначати за формулою:
Для найбільш розповсюджених розрахунків для груп з двох та трьох
різновидів жител (квартир, котеджів) формулу (5) можна надати у вигляді,
перегрупованому відносно параметрів N:
для двох різновидів житла
для трьох різновидів житла
Розрахункове навантаження від групи жител з різними питомими
навантаженнями Р
роз
, приведене до лінії живлення, вводу в житловий будинок,
шин 0,4 кВ трансформатора 10(6)/0,4 кВ, за загальної кількості приєднаних
жител 30 і більше, слід визначати за спрощеною формулою:
де
i
2
1
П
П
П
Р
,...,
Р
,
Р
– питомі навантаження на вводі жител (квартир, котеджів)
різновидів 1, 2,..., i, кВт (найбільшому значенню присвоюється
номер 1, найменшому – останній номер);
N
1
, N
2
, ...,N
i
– кількість жител (квартир, котеджів) відповідних різновидів;
К
од1
, К
од2
,..., К
одi
– коефіцієнт одночасності, визначений для кількості жител
кожного відповідного різновиду;
С. 23 ДБН В.2.5-23:2010
К
од(1+2+...i)
– коефіцієнт одночасності для сумарної кількості жител
відповідних різновидів.
Значення коефіцієнтів одночасності К
од
для розрахунків за формулами
(5), (6), (7), (8) слід приймати за таблицею 3.4.
3.10 Якщо розрахункове навантаження на вводі в житло будь-якого
виду складає більше 11,0 кВт, ввід слід виконувати трифазним.
3.11 Розрахункове навантаження силових електроприймачів житлового
будинку, приведене до вводу, лінії або шин напругою 0,4 кВ ТП, Р
сил
визначається за формулою:
де Р
л1
...Р
лn
– встановлена потужність електродвигуна кожного з ліфтів за
паспортом, кВт;
л
поп
К
– коефіцієнт попиту для будинків з ліфтами, що визначається за
таблицею 3.5 залежно від кількості ліфтових установок та
кількості поверхів будинку;
Р
сан1
... Р
санn
– встановлена потужність кожного електродвигуна сантехнічних
установок за їх паспортами, кВт;
сан
поп
К
– коефіцієнт попиту для електродвигунів сантехнічних установок,
що визначається за таблицею 3.11.
Таблиця 3.4
Характери-
стика
об'єкта
Значення коефіцієнта одночасності К
од
при визначенні
розрахункових навантажень від жител з різними питомими
навантаженнями, за кількості жител
1
3
6
9
12
15 18 24
40 60 100 200 400
Розрахунко-
ве наванта-
ження від
групи жи-
тел з різни-
ми Р
П
1,00 0,80 0,50 0,38 0,32 0,28 0,27 0,23 0,19 0,17 0,15 0,13 0,12
