Штукатурная асфальтовая гидроизоляция

Штукатурная асфальтовая гидроизоляция представляет собой водо-

непроницаемое покрытие, образованное последовательным нанесением
на поверхность нескольких слоев асфальтового штукатурного материала.

В зависимости от температуры штукатурного материала различают

штукатурную гидроизоляцию из горячих асфальтовых растворов и ас-
фальтовых мастик и штукатурную гидроизоляцию из холодных асфаль-
товых мастик.

•  Горячая штукатурная асфальтовая гидроизоляция
Горячая штукатурная асфальтовая изоляция — пластичное и высоко-

прочное покрытие толщиной 10—20 мм, состоящее из нескольких слоев
асфальтового штукатурного раствора, наносимого на вертикальные по-
верхности штукатурным способом, а на горизонтальные — разливом в
нагретом состоянии при температуре 160—190 °С.

Для приготовления горячих штукатурных асфальтовых материалов

используют следующие компоненты:

• асфальтовые битумы марки БН 70/30 или смесь БНД 40/60 и

БН 10/90 — в качестве основного вяжущего;

•  порошкообразные наполнители, повышающие теплоустойчивость

вяжущего и образующие в сплаве с ним асфальтовые мастики;

•  волокнистый наполнитель для предотвращения оплывания мате-

риала при его нанесении и для повышения механической прочности
штукатурки;

•  песок для повышения механической прочности асфальтовых рас-

творов.

Горячую асфальтовую гидроизоляцию наносят на очищенное, вы-

ровненное и высушенное до воздушной влажности основание только с
напорной стороны конструкции (т.е. при положительном давлении
воды). В местах, где ожидаются деформации изолируемых конструкций,
и на углах гидроизоляцию армируют стеклотканью или стальной про-
волочной сеткой. На вертикальных и наклонных поверхностях для
предупреждения оползания гидроизоляционного слоя устраивают за-
щитные стенки.

Изолируемые поверхности разбивают на захватки и ярусы. Сопря-

жение захваток и ярусов в каждом слое выполняется внахлестку на ши-
рину не менее 200 мм, а в смежных слоях — вразбежку. Горячий асфаль-

531

товый раствор наносят слоями в 5—7 мм. Работа должна проводиться в
сухую погоду или под защитой от атмосферных осадков. Горячие ас-
фальтовые штукатурки приобретают гидроизоляционные свойства сра-
зу после остывания.

Схема устройства асфальтовой штукатурки представлена на рис. 5.59.
Горячие асфальтовые смеси при устройстве литой гидроизоляции

поверхностей без устройства защитных стенок следует наносить на вер-
тикальные основания слоями по 5—7 мм снизу вверх полосами высотой
до 1,4—1,8 м, захватками длиной до 20 м; на горизонтальные — слоями
по 7—10 мм. Каждый слой разравнивают и уплотняют, следующий слой
должен наноситься после остывания предыдущего. Сопряжения полос
и захваток в каждом слое должны выполняться внахлестку на ширину
не менее 200 мм, в смежных слоях — вразбежку на расстояние не менее
300 мм.

При применении съемной опалубки или устройстве защитной стен-

ки асфальтовые смеси заливают между опалубкой (защитной стенкой)
и изолируемой поверхностью полосами высотой до 0,3—0,5 м [5].

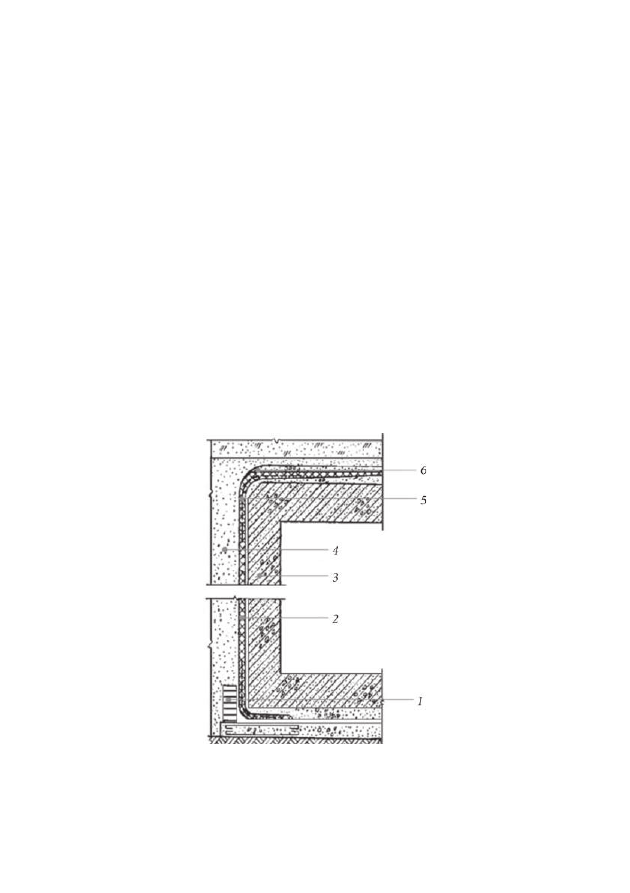

Рис. 5.59. Схема устройства штукатурной гидроизоляции:

 1 — защитная стенка;

2 — штукатурная гидроизоляция; 3 — изолируемая конструкция; 4 — дренирующий

слой обсыпки; 5 — армирование гидроизоляции; 6 — защитная конструкция

532

Недостатком гидроизоляции из горячих асфальтовых мастик явля-

ется применение материалов в горячем состоянии, что усложняет ги-
дроизоляционные работы, повышает их трудоемкость, требует сушки
основания.

•  Холодная штукатурная асфальтовая гидроизоляция
Холодная асфальтовая гидроизоляция представляет собой штука-

турное покрытие толщиной 10—15 мм из двух и более слоев асфальто-
вой мастики, наносимых на изолируемую конструкцию со стороны на-
пора воды механизированным способом или вручную. Холодные ас-
фальтовые мастики  — это смеси битумных эмульсионных паст с
различными природными или искусственными порошкообразными
или волокнистыми наполнителями. В качестве эмульгатора при при-
готовлении битумных паст применяют высокодисперсные минераль-
ные порошки: глину, диатомиты, воздушную известь.

Покрытие из холодных мастик отличается простотой, надежностью,

высокой механизацией. Его можно наносить на влажное основание, без
защитных ограждений. Холодные штукатурные асфальтовые покрытия
имеют высокие показатели водо-, тепло- и солестойкости. При неболь-
ших объемах работ такие мастики наносят разливом и разравнивают
гладилками, на вертикальные поверхности наносят растворометами.
При больших объемах холодные асфальтовые мастики наносят с помо-
щью нагнетательных установок. Толщина слоя из асфальтовых мастик
на горизонтальных поверхностях составляет 6—7 мм, на вертикаль-
ных — 4—5 мм. Второй слой наносится только после высыхания перво-
го слоя (через 4—24 ч). Размер наносимой полосы гидроизоляции с од-
ного места по ширине 30—50 см, по высоте 2—2,5 м. Штукатурные ра-
боты ведутся при температуре не ниже +15 °С.

Холодные асфальтовые штукатурные растворы применяются для ги-

дроизоляции любых достаточно трещиноустойчивых (раскрытие тре-
щин до 0,3 мм) подземных сооружений, а при армировании стеклосет-
кой — и сборных железобетонных конструкций. Кроме того, асфальто-
вые штукатурные покрытия используются для антикоррозионной
защиты подземных конструкций в условиях действия сульфатных, мор-
ских, магнезиальных вод.

Недостатками холодной асфальтовой штукатурной гидроизоляции

являются:

533

•  невысокая прочность (0,5—0,8 МПа), что не позволяет применять

ее на открытых напорных гранях гидросооружений и опускных
колодцев;

•  невозможность осуществлять укладку при низких температурах.

5.3.2.7. Гидроизоляция, выполненная

на основе бентонитовых глин

Для защиты подземных частей зданий и сооружений от воздействия

воды очень давно используется глина — осадочная горная порода, со-
стоящая из одного или нескольких минералов — алюмосиликатов (гли-
нистых минералов). Глинистые минералы состоят из частиц размером
менее 0,01 мм и имеют слоистую структуру. В смеси с водой глина об-
разует пластичное тесто, способное принимать и сохранять любую за-
данную форму. Благодаря слоистому строению глина способна впиты-
вать и удерживать воду, увеличиваясь при этом в объеме до 2 и более
раз. Это свойство глины и глинистых грунтов использовали при устрой-
стве глиняной гидроизоляции — так называемых глиняных замков —
тщательно утрамбованных слоев (толщиной 20—30 см) жирной пла-
стичной глины, содержащей в своем составе не более 15 % песка. Для
повышения пластических свойств глины, предназначенной для устрой-
ства глиняного замка, применяли различные способы:

•  выдерживали глину во влажном состоянии в течение 4—5 мес, под-

вергая ее замораживанию — оттаиванию. Подобные условия создавали,
заготовив глину осенью и оставив на открытом воздухе до весны. За это
время вода проникала по межслоевым пространствам во все частицы
материала и придавала ему однород-
ность и пластичность;

• добавляли в глинистую массу

около 20 % извести.

Как правило, глиняный замок из-

готавливали в переставной опалубке
или непосредственно в котловане
(рис. 5.60).

Устройство глиняного замка явля-

ется достаточно трудоемким процес-
сом с большим расходом материала,

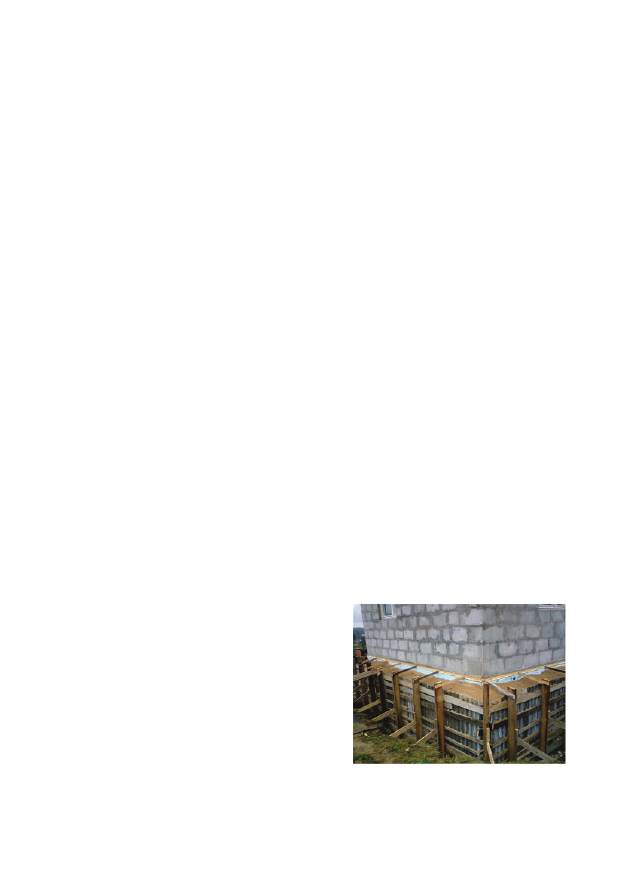

Рис. 5.60. Устройство глиняного

замка

534

поэтому в настоящее время практически не применяется. На смену гли-
няному замку пришли изделия из бентонитовых глин, которые более
технологичны и при этом обладают всеми достоинствами глин.

Бентонитовая глина, или бентонит, содержит не менее 70 % при-

родного минерала — монтмориллонита — высокодисперсного слоисто-
го алюмосиликата, имеет резко выраженную адсорбционную и катали-
тическую активность, склонность к разбуханию при увлажнении и вы-
сокую связующую способность.

При гидроизоляции строительных конструкций обычно использу-

ются бентонитовые пасты, бентонитовые маты и бентонитовые шнуры
(см. раздел 5.2.2). Реже применяется сухая смесь, которая наносится рас-
пылением.

Бентонитовые маты состоят из гранул бентонитовых глин, распо-

ложенных между двумя слоями геотекстиля, соединенных между собой
иглопробивным способом (рис. 5.61).

Бентонитовые маты способны вос-

принимать растягивающие напряжения
(относительное удлинение при разры-
ве — более 15 %). Маты укладываются
внахлест (150 мм) на предварительно
подготовленную поверхность. Зоны сты-
ка дополнительно промазываются бенто-
нитовой пастой. На вертикальные по-
верхности маты крепятся к основанию
механически, например пристрелкой дю-
белями со специальными шайбами
(рис. 5.62). Различного рода сопряжения
(например трубные проходки) также
промазываются бентонитовой пастой.

Благодаря способности разбухать при

соприкосновении с водой (увеличение в
объеме бентонита при гидратации со-
ставляет до 12—16 раз) бентонитовые
материалы способны к «самозалечива-
нию», т.е. к ликвидации проколов и дру-
гих дефектов, образующихся при неболь-
ших механических повреждениях.

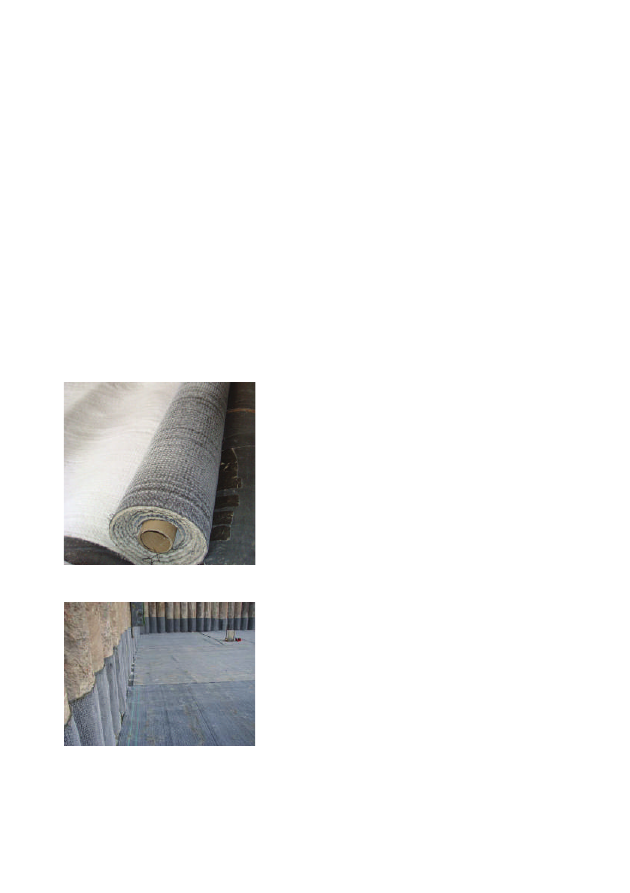

Рис. 5.61. Бентонитовый мат

Рис. 5.62. Изоляция

фундамента бентонитовыми

матами ВОЛТЕКС
