Если для армирования железобетонной монолитной фундаментной

плиты или силового пола планируется применять вязаную арматуру, то
плиты утеплителя достаточно защитить от жидких компонентов бетона
полиэтиленовой пленкой толщиной 150—200 мкм, укладываемой в один
слой. Если для арматурных работ планируется применение сварки, то
поверх пленки необходимо выполнить защитную стяжку из низкома-
рочного бетона или цементно-песчаного раствора. Листы полиэтилена
укладывают с перехлестом 100—150 мм на двухстороннем скотче.

Если глубина заложения сооружения находится ниже глубины про-

мерзания грунта, то возможна комбинированная схема защиты гидро-
изоляционного покрытия: на глубину промерзания грунта укладывают-
ся XPS плиты, ниже  — профилированные полимерные мембраны
PLANTER STANDARD (описание см. в разделе 5.5.2 настоящего посо-
бия) (рис. 5.70).

Плиты из экструзионного пенополистирола, обладая высокими

прочностными характеристиками, помимо теплоизоляционной выпол-
няют и функцию защиты гидроизоляционного покрытия от механиче-
ских повреждений. Плиты XPS CARBON DRAIN с фрезерованными ка-
навками на поверхности выполняют еще и третью функцию: совместно
с геотекстильным полотном они успешно работают в качестве пристен-
ного дренажа.

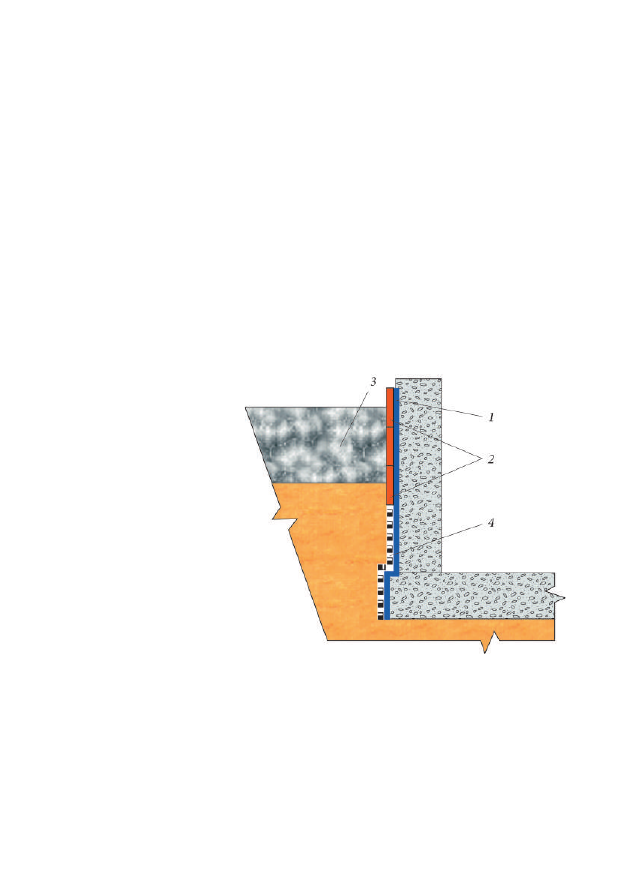

Рис. 5.70. Схема утепления

подвала на глубину промерзания

грунта:

1 — гидроизоляционное

покрытие; 2 — XPS плиты;

3 — глубина промерзания грунта;

4 — профилированная мембрана

PLANTER STANDARD

546

Теплоизоляция подземных частей зданий в конструкции
полов холодильных камер, ледовых арен и т.д.

Здания холодильников с отрицательными температурами в помеще-

ниях, возводимые во всех строительно-климатических районах, за ис-
ключением зон распространения вечномерзлых грунтов, должны про-
ектироваться с учетом необходимости предотвращения промерзания
грунтов, являющихся основанием фундаментов и полов. С этой целью
применяют системы искусственного обогревания грунтов (электрообо-
грев, обогрев незамерзающей жидкостью), устройство проветриваемо-
го подполья и другие системы защиты. Для увеличения эффективности

Таблица 5.25

Требуемая толщина теплоизоляционного слоя полов

на обогреваемых грунтах

Температура воздуха в охлажденных

помещениях, °С

Требуемая толщина, мм

–1

90

–10

110

–20

160

–30

190

Таблица 5.26

Требуемая толщина теплоизоляционного слоя

над проветриваемыми подпольями

Среднегодовая

температура

наружного воздуха

в районе

строительства, °С

Требуемая толщина теплоизоляции перекрытий

из XPS плит, мм, над проветриваемыми

подпольями при температуре воздуха в более

холодном помещении, °С

–30

–20

–10

–5

0° и не

нормируется

3 и ниже

160

120

110

90

90

3—9

160

140

120

90

90

9 и выше

180

160

140

120

110

547

систем теплоизоляции грунтов применяют плиты из экструзионного
пенополистирола. Требуемая толщина теплоизоляционного слоя в кон-
струкции полов холодильных камер, ледовых арен и т.п. устанавливает-
ся на основании СП 109.13330.2012 (табл. 5.25 и 5.26).

 5.5. Дренажные системы

Общие сведения

Для защиты подземных и заглубленных частей зданий и сооружений

от подтопления подземными и поверхностными водами предусматри-
вают дренажные системы (дренажи). Дренажи являются составной ча-
стью гидроизоляционных систем и представляют собой комплекс ин-
женерных сооружений, предназначенных для сбора и отвода грунтовых
вод от сооружений. Устройство дренажей способствует также упрочне-
нию основания, снижению фильтрационного давления на сооружения,
защите оснований от размыва фильтрующейся водой.

Создание дренажных систем обязательно в следующих случаях:
•  для эксплуатируемых помещений подземных частей зданий и со-

оружений, расположенных ниже расчетного уровня подземных вод, или
при превышении уровня чистого пола подвального помещения над рас-
четным уровнем подземных вод менее чем на 500 мм;

•  для эксплуатируемых помещений подземных частей зданий и со-

оружений, расположенных в глинистых и суглинистых грунтах, неза-
висимо от наличия подземных вод;

•  для технических подполий, расположенных в глинистых и сугли-

нистых грунтах, при их заглублении более чем на 1500 мм от поверх-
ности земли независимо от наличия подземных вод;

•  для любых конструкций, расположенных в зоне капиллярного ув-

лажнения, когда условия их эксплуатации связаны с жестким темпера-
турно-влажностным режимом.

Проектирование дренажей выполняют на основании данных гидро-

геологических изысканий конкретного объекта строительства.

В зависимости от расположения дренажа по отношению к водоупору

он может быть совершенного или несовершенного типа.

Дренаж совершенного типа закладывают на водоупоре. Грунтовые

воды поступают в дренаж сверху и с боков. В соответствии с этими ус-

548

ловиями дренаж совершенного типа должен иметь дренирующую об-
сыпку сверху и с боков (рис. 5.71).

Дренаж несовершенного типа закладывают выше водоупора. Грунто-

вые воды поступают в дренажи со всех сторон, поэтому дренирующая
обсыпка должна выполняться замкнутой со всех сторон (рис. 5.72).

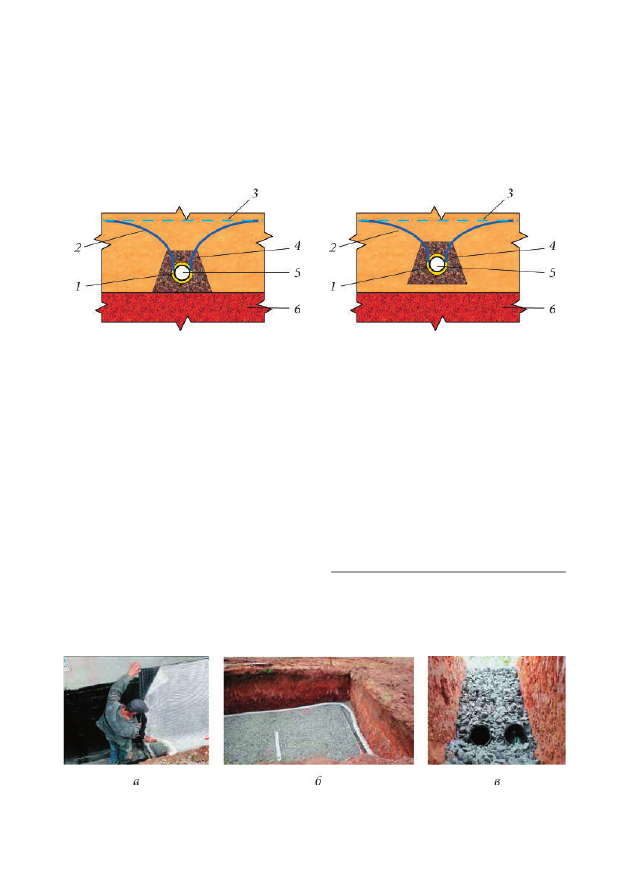

Рис. 5.71. Дренаж совершенного типа:

1 — фильтрующий элемент; 2 — кривая

депрессии; 3 — уровень грунтовых вод;

4 — дренажная засыпка; 5 — дренажная

труба; 6 — водоупор

Рис. 5.72. Дренаж несовершенного

типа:

1 — фильтрующий элемент;

2 — кривая депрессии; 3 — уровень

грунтовых вод; 4 — дренажная засыпка;

5 — дренажная труба; 6 — водоупор

Для уменьшения эффекта обводнения грунтов и поступления воды

к подземным частям зданий и сооружений кроме устройства дренажей
предусматривают нормативное уплотнение обратной засыпки котлова-
нов и траншей и устройство отмосток у зданий шириной не менее 1 м с
активным поперечным уклоном от зданий не менее 2 %.

5.5.1. Виды дренажных систем

Для защиты подземных частей зданий и сооружений от подтопления

подземными водами применяют пристенные, пластовые и кольцевые
дренажи (рис. 5.73).

Рис. 5.73. Виды дренажей:

а — пристенный; б — пластовый; в — кольцевой

549

• Пристенные дренажи применяются для предотвращения подтопле-

ния сооружений, расположенных на водоупоре, препятствуя боковому
притоку грунтовых вод со стороны, а также дренируя инфильтрацион-
ные воды, накапливающиеся в грунтах обратной засыпки фундаментных
пазух, траншей и котлованов [7]. Дренажи состоят из вертикальных или
наклонных дренажных конструкций (песчаных или песчано-гравийных
отсыпок, плит из фильтрационных материалов, пластиковых профили-
рованных мембран и др.) и трубчатых дрен, уложенных с наружной сто-
роны сооружения и служащих одновременно собирающим и отводящим
дренажные воды трубопроводом (рис. 5.74). Пристенный дренаж при-
меняется как самостоятельно, так и совместно с другими видами дрена-
жей. Глубина заложения водоприемных и отводящих элементов дрена-
жей определяется заглублением защищаемых конструкций и гидравли-
ческим расчетом и должна быть не менее глубины промерзания грунта.

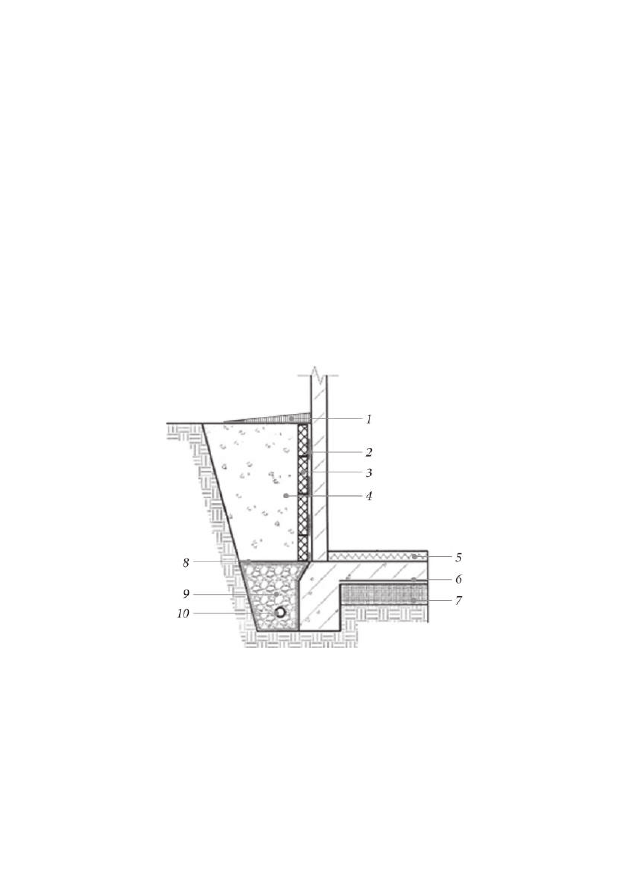

Рис. 5.74. Схема пристенного дренажа с применением дренажных плит:

1 — отмостка; 2 — гидроизоляция; 3 — дренажная плита; 4 — грунт обратной

засыпки; 5 — пол подвала; 6 — разделительная полиэтиленовая пленка;

7 — бетонная подготовка; 8 — геотекстильное фильтрующее полотно;

9 — песчано-гравийная обсыпка; 10 — дренажная труба

• Пластовые дренажи применяются при строительстве подземных

сооружений, возводимых на слабопроницаемых грунтах (с коэффици-
ентом фильтрации К

ф

 ≤ 5 м/сут), а также при наличии под фундаментом
