мощного водоносного пласта. Необходимость и возможность устрой-
ства пластового дренажа определяются гидрогеологическими условия-
ми в районе строительства, конструктивной схемой подземной части
сооружения, производством работ и эксплуатации, соответствующими
расчетами. Пластовые дренажи устраивают для защиты подвальных по-
мещений и сооружений, в которых по условиям эксплуатации не допу-
скается появление сырости, при нахождении этих помещений в зоне
капиллярного увлажнения грунтов. Пластовая дренажная система за-
щищает сооружение как от подтопления подземными водами, так и от
увлажнения капиллярной влагой из окружающего грунта. Пластовые
дренажи выполняются в виде песчано-гравийных слоев или профили-
рованных пластиковых мембран, уложенных в основании защищаемого
сооружения непосредственно под фундаментной плитой, полами под-
земной части или в уровне фундаментов и имеющих уклон в одну из
сторон внешнего контура сооружения. При этом пластовый дренаж
должен быть гидравлически связан с трубчатой дреной, расположенной
с наружной стороны фундамента на некотором расстоянии от плоско-
сти стены здания, как правило, по всему периметру защищаемого соору-
жения (рис. 5.75). Вода, отбираемая из фильтрующих слоев, отводится
дренажными трубами, снабженными обратным фильтром, с уклоном в
сторону водоприемника.

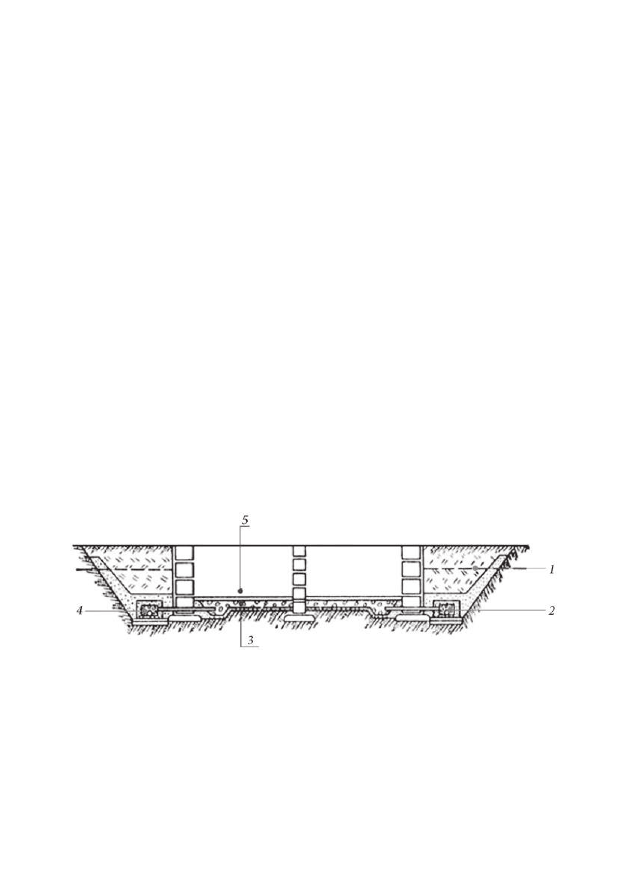

Рис. 5.75. Схема пластового дренажа:

1 — первоначальный уровень грунтовых вод;

2 — фильтрующая обсыпка; 3 — фильтрующая постель пластового дренажа; 4 — дре-

нажная труба; 5 — уровень пола подвала

• Кольцевой дренаж (чаще всего это трубчатые дрены) представляет

собой сочетание дренажных труб, фильтров и системы дренажных ко-
лодцев. Кольцевой трубчатый дренаж располагается по контуру защи-
щаемого здания или его участка (рис. 5.76). Действие кольцевого дрена-

551

жа основано на понижении
уровня подземных вод внутри
защищаемого контура.

В качестве дренажных труб

применяют керамические, хри-
зотилцементные, бетонные, же-
лезобетонные или пластиковые
трубы, а также трубофильтры из
пористого бетона или пористого
полимербетона (рис. 5.77) [10].

В настоящее время пластико-

вые трубы получили наиболее широкое применение благодаря малому
весу, легкости и удобству при транспортировке и монтаже, высокой
коррозионной стойкости. Их изготавливают из полиэтилена низкого
давления и поливинилхлорида с полной или частичной перфорацией
(водоприемными отверстиями) и для различных глубин заложения
(обычно до 6 м). Между собой трубы соединяются с помощью соедини-
тельных муфт из идентичного материала. Поверхность труб может быть
гладкой и гофрированной. Гофрированная поверхность повышает
прочность трубы при сохранении ее гибкости, а также увеличивает во-
дозахватную площадь дренажных отверстий [30].

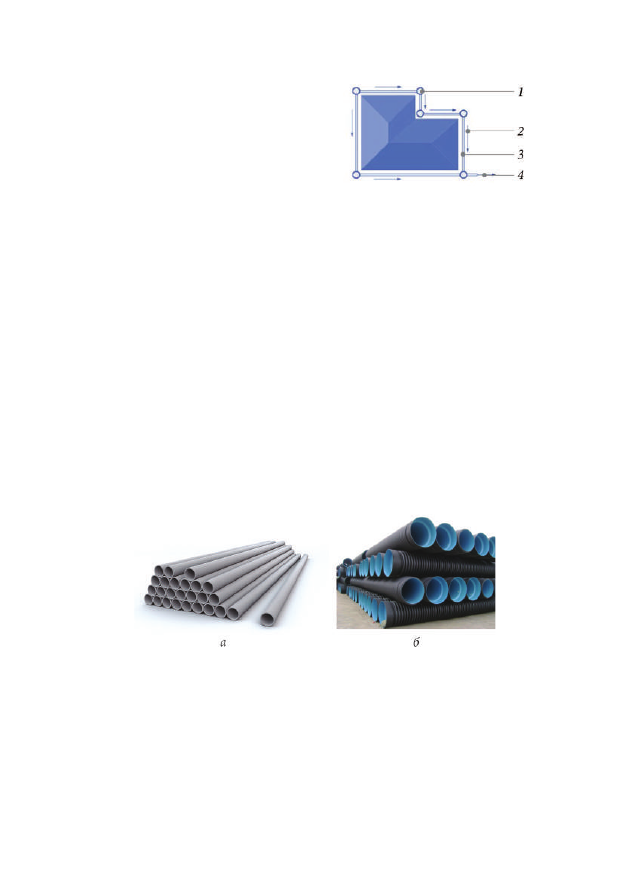

Рис. 5.77. Дренажные трубы:

а — хризотилцементные; б — пластиковые

Для защиты дренажных труб от засорения и заиливания используют

специальные фильтры. Фильтры выполняются в виде обсыпок из рых-
лых материалов (песка, гравия, щебня, песчано-гравийной смеси) или
оберток из волокнистых фильтрующих материалов (геотекстиля, коко-
сового волокна, минерального войлока, стеклоткани, соломы, и т.п.)
(рис. 5.78, а, б).

Рис. 5.76. Схема устройства кольцевого

трубчатого дренажа:

1 — дренажный

смотровой колодец; 2 — направление

наклона дренажных труб;

3 — дренажные трубы; 4 — отвод

воды из дренажной системы

552

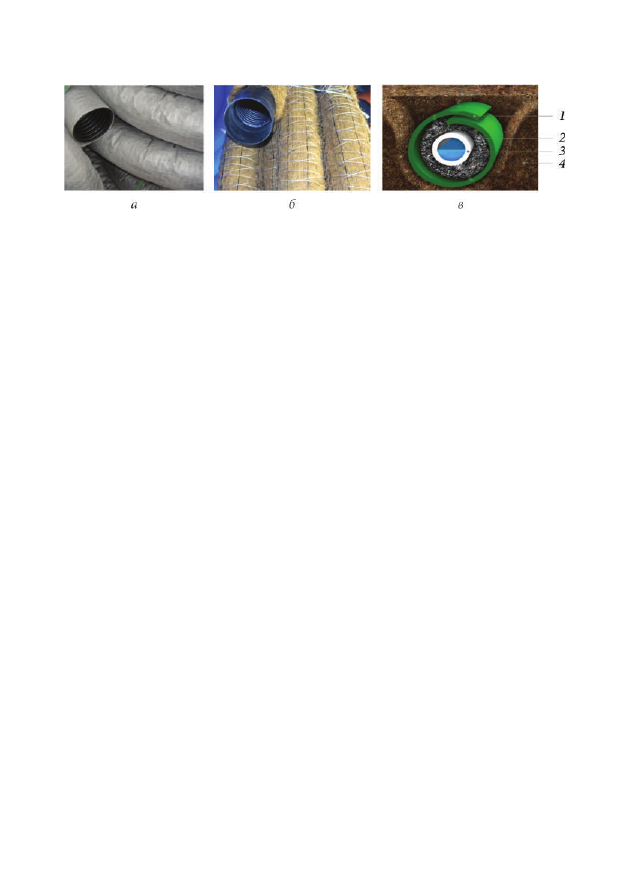

Рис. 5.78. Дренажные трубы с дренирующими обертками:

а — дренажные трубы

с оберткой из геотекстиля; б — дренажные трубы с оберткой из кокосового волокна;

в — дренажная труба в гравийной обсыпке, обернутая геотекстильным полотном;

1 — геотекстиль; 2 — фильтрующая гравийная обсыпка; 3 — дренажная труба;

4 — грунт

Подбор состава дренирующих обсыпок производят в зависимости

от типа фильтра и состава дренируемых грунтов. Дренирующие обсып-
ки могут быть одно- или двухслойными. При расположении дренажа в
песках крупных и средней крупности (при среднем диаметре частиц от
0,3 мм и более) устраивают однослойные обсыпки из гравия, а при его
отсутствии — из щебня. При расположении дренажа в песках с диаме-
тром частиц менее 0,3 мм, а также в мелких и пылеватых песках, супесях
и при слоистом строении водоносного пласта устраивают двухслойные
обсыпки. Внутренний слой обсыпки устраивают из щебня, внешний —
из песка. Толщина одного слоя дренирующей обсыпки должна быть не
менее 150 мм.

Материалы для дренирующих обсыпок должны быть чистыми и не

содержать более 5 % по массе частиц с диаметром менее 0,1 мм. Гравий
или щебень, применяемые для устройства дренажей всех типов, должны
быть только из плотных магматических горных пород, например грани-
та, базальта, габбро и т.п.

Содержание в грунтах глинистых и илистых частиц приводит к сни-

жению фильтрующей способности дренажа, так как они забивают водо-
приемные отверстия в дренажных трубах и дренажных плитах пристен-
ного дренажа.

Для обеспечения длительной и бесперебойной работы дренажей и

для препятствия проникновению мелких и илистых частиц грунта в
дренажную систему используют геотекстильные материалы. Эффектив-
ная работа геотекстильного фильтра достигается при следующих усло-
виях: d(90) < D(90), или d(90) / D(90) < 1, где d(90) — эффективный раз-

553

мер пор геотекстиля, соответствующий диаметру зерен грунта, 90 %
которого удерживается геотекстилем, мм; D(90) — диаметр зерен грун-
та обратной засыпки, соответствующего 90 % их содержанию, мм. При-
менение геотекстильных материалов позволяет отказаться от песчаной
обсыпки гравийного фильтра. В этом случае дренажная труба распола-
гается в гравийной обсыпке, обернутой геотекстильным полотном
(рис. 5.78, в).

Дренажные трубы укладывают в траншеи шириной не менее 0,5 м на

песчано-гравийную или гравийную подготовку. Продольные уклоны
дренажных труб принимают в зависимости от их диаметра: от 0,001
(при d = 500 мм) до 0,007 (при d = 150 мм) [30].

• Смотровые колодцы служат для проверки работы дренажной си-

стемы и проведения ее очистки. Дренажные смотровые колодцы уста-
навливают не реже чем через 50 м на прямолинейных участках дренажа,
а также в местах поворотов, пересечений и изменения уклонов дренаж-
ных труб [10].

При устройстве дренажа в крупнозернистых породах, где нет опасе-

ния в засорении и заиливании дренажной системы, устраивается обык-
новенный смотровой колодец (рис. 5.79, а). В илистых и мелкозерни-
стых грунтах, которые могут загрязнять дренаж, смотровые колодцы
делают с отстойником глубиной не менее 0,5 м (рис. 5.79, б). При боль-
ших уклонах местности и необходимости перехода дренажной линии с
повышенной отметки к пониженной смотровые колодцы выполняются
с перепадом (рис. 5.79, в).

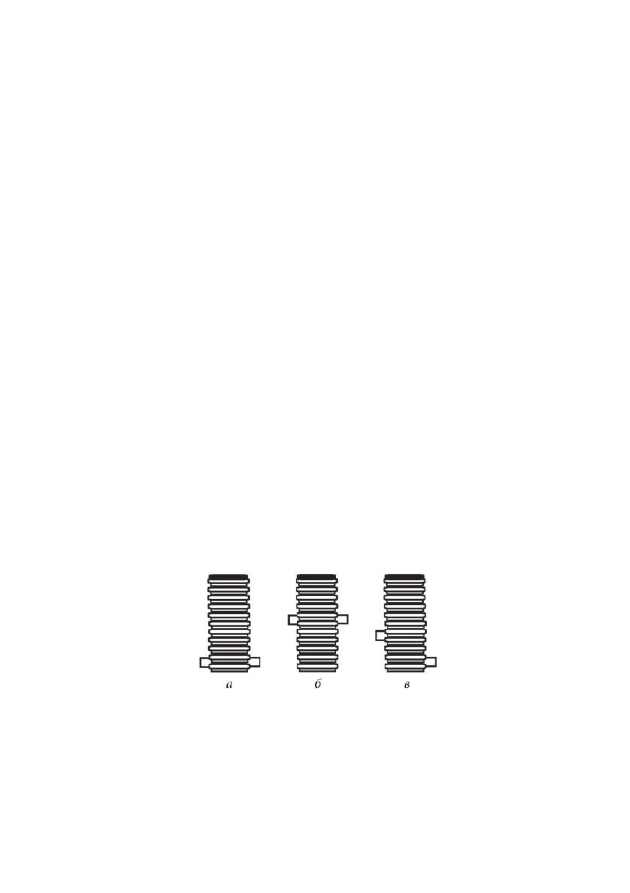

Рис. 5.79. Смотровые колодцы:

а — обыкновенный; б — с отстойником;

в — с перепадом

Смотровые колодцы выполняют из сборных железобетонных колец

диаметром не менее 500 мм и бетонированными днищами или из гоф-
рированного пластика с внутренним диаметром 350—400 мм (рис. 5.80).

554

Дренажные колодцы из пластика имеют ряд преимуществ перед желе-
зобетонными: малый вес, легкость и удобство транспортировки, про-
стоту укладки, коррозионную стойкость. Благодаря ребрам жесткости
они надежно закреплены в грунте.

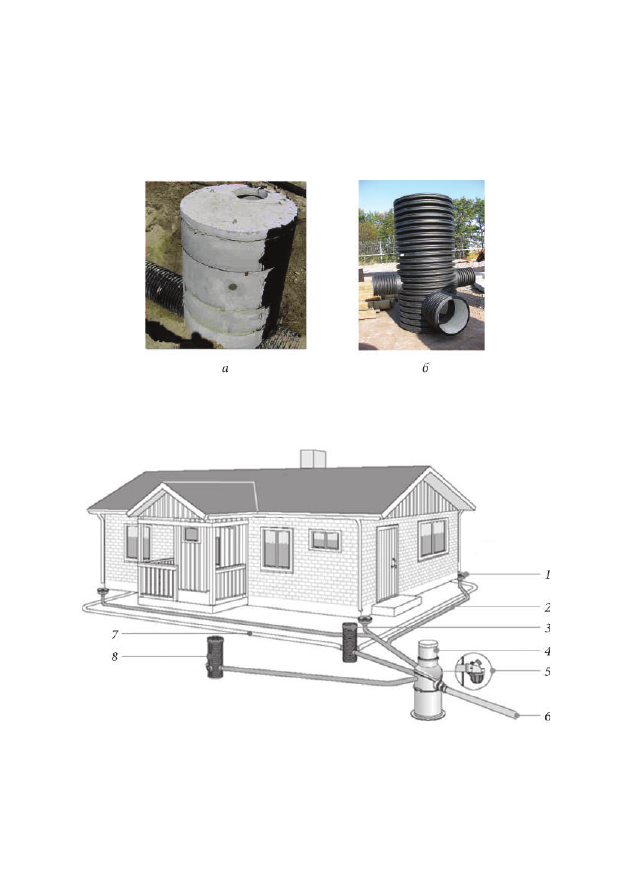

Рис. 5.80. Смотровые колодцы:

а — из сборных железобетонных колец;

б — из пластика

Рис. 5.81. Схема отвода воды от здания:

1 — воронка под водосточную трубу;

2 — ливневая канализация; 3 — дренажный колодец; 4 — коллекторный колодец;

5 — обратный клапан; 6 — сброс воды в грунт; 7 — кольцевой дренаж;

8 — колодец для дождевой воды
