Мероприятия по отводу воды из дренажной системы разрабатывают

и согласовывают на стадии подготовки проектной документации, и
обычно отвод воды производят в водосточно-дождевую канализацию,
водотоки, проточные водоемы (рис. 5.81). При невозможности выпуска
воды из дренажа самотеком необходимо предусмотреть насосную стан-
цию перекачки дренажных вод.

5.5.2. Профилированные мембраны PLANTER,

применяемые для устройства пристенного

 и пластового дренажа

В настоящее время для устройства пристенного и пластового дрена-

жа применяют профилированные мембраны PLANTER — одно- и двух-
слойные полотна. Основным слоем каждого вида мембран является по-
лотно из полиэтилена высокой плотности (HDPE  — high-density
polyethylene) с отформованными округлыми выступами-шипами высо-
той 8 мм (рис. 5.82).

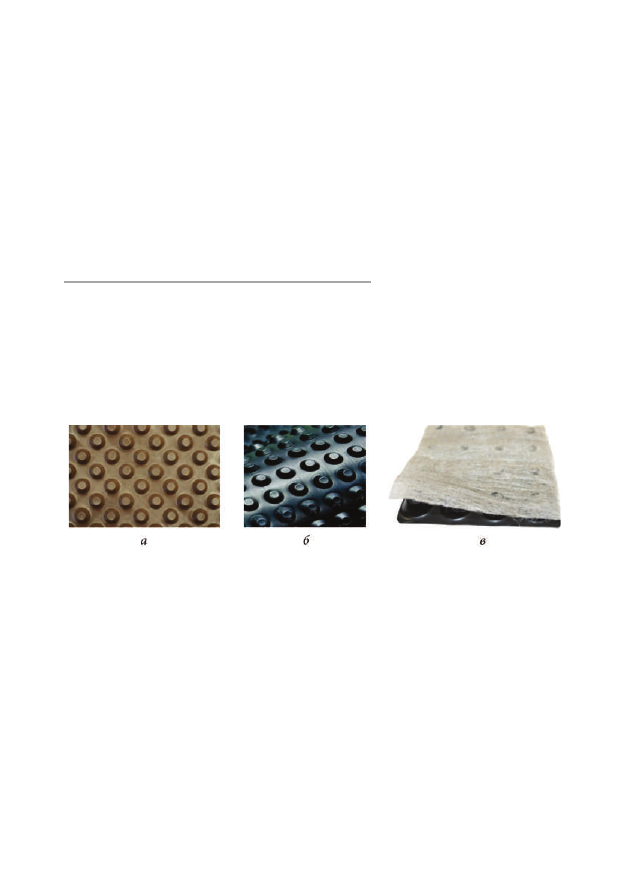

Рис. 5.82. Виды профилированной мембраны PLANTER:

PLANTER standard (а); PLANTER extra (б); PLANTER geo (в)

• PLANTER standard — однослойное полотно, применяемое в каче-

стве защиты гидроизоляции от внешних воздействий и механических
повреждений, а также в качестве пластового дренажа фундаментной
плиты.

• PLANTER extra — однослойное полотно, отличающееся от мембра-

ны PLANTER standard более высокими прочностными характеристика-
ми, которые позволяют значительно повысить степень защищенности
гидроизоляции даже при глубоком заложении фундамента.

• PLANTER geo — двухслойное полотно с отформованными округлы-

ми выступами высотой 8 мм и приклеенным к нему фильтрующим эле-

556

ментом из термоскрепленного геотекстиля. Геотекстиль обладает высо-
ким начальным модулем упругости — это дает сопротивление давлению
грунта без особых деформаций; кроме того, геотекстильное полотно
защищает дренажную систему от заиливания благодаря структуре рас-
положения волокон.

Основные физико-механические характеристики профилированных

мембран PLANTER standard, PLANTER extra, PLANTER geo приведены в
табл. 5.27.

Таблица 5.27

Физико-механические характеристики профилированных мембран

PLANTER standard, PLANTER extra, PLANTER geo

Показатель

Значение показателя

Марки

PLANTER

standard

PLANTER

extra

PLANTER

geo

Толщина полотна, мм

0,55

0,8

0,6

Высота выступа, мм

7,5

7,5

8,0

Масса 1 м², кг, не менее

0,55

0,8

0,6

Предел прочности при сжатии, кПа

280

550

350

Разрывная сила при растяжении, Н, не менее

вдоль рулона
поперек рулона

280
280

450
450

420
420

Сопротивление статическому продавлива-
нию, кг, не менее

20

Водопоглощение по массе, %

1

Водонепроницаемость при давлении не менее
0,001 МПа в течение 24 ч

Отсутствие следов

проникновения воды

Температура применения, °С

–50/+80

Изменение линейных размеров при 80 °С, %,
не более

вдоль рулона
поперек рулона

2,0
2,0

Относительное удлинение при разрыве, %, не
менее

20

18

30

557

Фильтрационные и гидравлические характеристики профилирован-

ной мембраны PLANTER geo представлены в табл. 5.28.

Таблица 5.28

Фильтрационные и гидравлические характеристики профилированной

мембраны PLANTER geo

Показатель

Значение показателя

Коэффициент фильтрации, м/сут, при давлении,
кПа:

i = 0,1*

i = 1,0

i = 5,0

2,0

13780

914

204

20,0

7730

641

136

50,0

4404

105

31

100,0

1041

81

17

200,0

773

65

10

Водопроницаемость, л/(м

2

с), при давлении, кПа:

i = 0,1

i = 1,0

i = 5,0

2,0

5,1

4,0

2,5

20,0

2,0

2,1

1,5

50,0

1,5

0,7

0,3

100,0

1,1

0,6

0,2

200,0

0,8

0,5

0,1

*i — градиент напора.

Правила монтажа профилированных

мембран PLANTER

Монтаж профилированных мембран на вертикальные и наклонные

конструкции может производиться как вертикальными, так и горизон-
тальными рядами. Профилированная мембрана PLANTER standard кре-
пится поверх гидроизоляционного покрытия выступами к стене, что
позволяет создать дополнительный страховочный зазор в 8 мм между
грунтом и гидроизоляцией, равный высоте шипа мембраны. Благодаря
образуемой воздушной прослойке осуществляется санация влажных
стен и из полученного пространства легко удаляются пар и конденсат
(рис. 5.83).

558

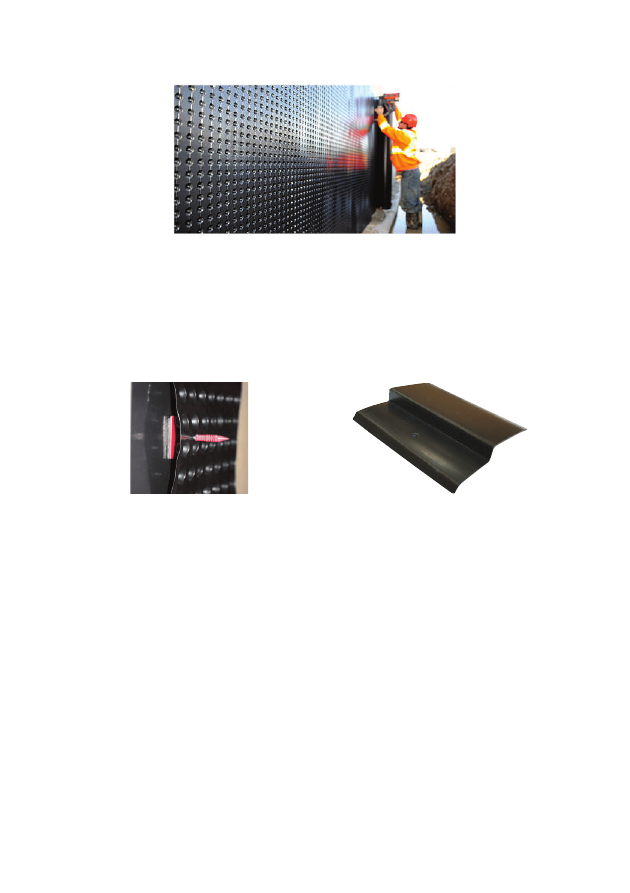

Рис. 5.83. Крепление профилированной мембраны

PLANTER standard к основанию

Крепление профилированной мембраны к основанию осуществля-

ется при помощи крепежа ТЕХНОНИКОЛЬ № 01 (рис. 5.84, а). По верх-
нему краю полотно закрепляется с помощью краевых профилей
(рис. 5.84, б).

а

б

Рис. 5.84. Крепление профилированной мембраны:

а — с помощью крепежа

№ 01; б — с помощью краевого профиля

Профилированная мембрана PLANTER geo, используемая для

устройства пристенного дренажа, укладывается геотекстильным слоем
наружу (к направлению притока воды). Мембрана заводится на верти-
кальную поверхность выше уровня гидроизоляционного полотна на
200—300 мм и крепится по верхней кромке к вертикальной поверхности
при помощи дюбель-гвоздей (рис. 5.85, а) с шагом 200—250 мм, после
чего закрывается краевым профилем (рис. 5.85, б).

Листы мембраны соединяются между собой по длине и ширине внах-

лест по направлению движения воды с перекрытием не менее трех-
четырех рядов выступов (рис. 5.86).

Для более надежного соединения листов место их стыка промазыва-

ют клеящей мастикой либо самоклеящейся лентой. Соединение само-

559

клеящимися лентами может производиться по внутренней и по наруж-
ной сторонам мембраны. Нахлесты геотекстиля также проклеиваются
между собой клеем или с помощью скотча.

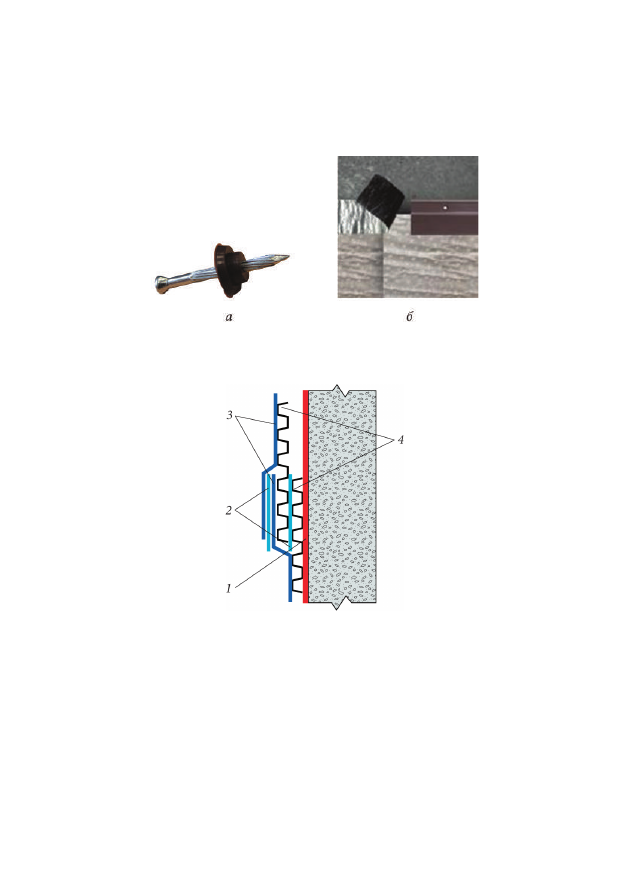

Рис. 5.85. Крепление профилированной мембраны PLANTER geo:

а — дюбель-гвоздь; б — крепление мембраны краевым профилем

Рис. 5.86. Соединение двух листов профилированной

мембраны PLANTER geo:

1 — профилированная мембрана PLANTER geo;

2 — клеящая мастика; 3 — геотекстиль; 4 — гидроизоляционное покрытие

Для предотвращения засорения внутреннего пространства дренаж-

ной системы свободные концы геотекстиля на крайних боковых и верх-
ней гранях должны быть завернуты за полимерную мембрану или при-
клеены к изолируемой поверхности.

Внутренние и внешние углы вертикальных ограждающих конструк-

ций подземных частей зданий и сооружений перекрываются целыми
