щая стяжка, по которой укладывается горизонтальная гидроизоляция.
Для дополнительной герметизации технологических и деформацион-
ных швов применяются гидрошпонки и набухающие шнуры.

Система ТН-ФУНДАМЕНТ Дренаж

Система ТН-ФУНДАМЕНТ Дренаж (рис. 5.101) применяется для за-

щиты подземных сооружений с эксплуатируемыми или жилыми поме-
щениями в глинистых и суглинистых грунтах независимо от уровня
подземных вод, а также в песчаных грунтах при уровне подземных вод
выше уровня фундаментной плиты. Рекомендуется также применять
данную систему в конструкциях, расположенных в зоне капиллярного
увлажнения, когда условия их эксплуатации связаны с жестким темпе-
ратурно-влажностным режимом.

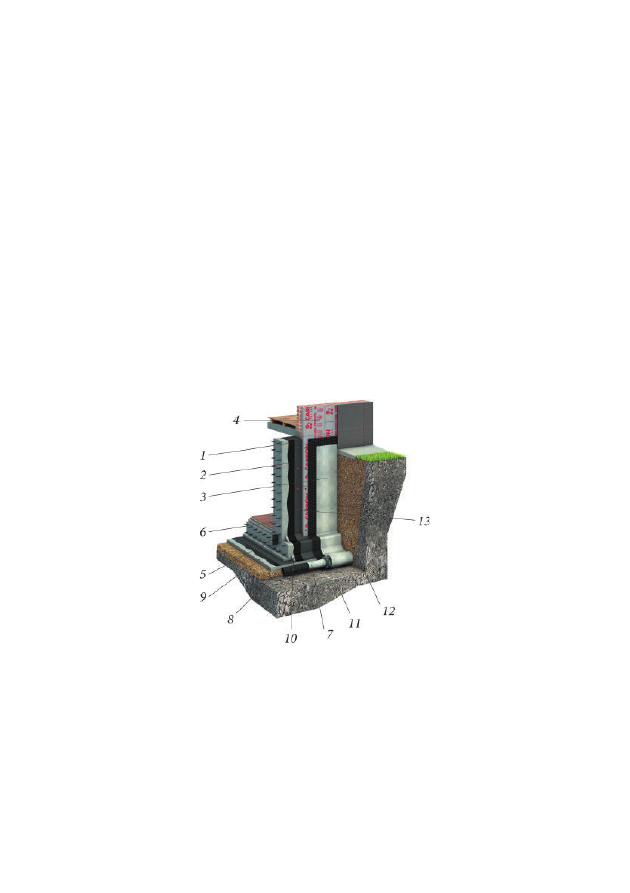

Рис. 5.101. Система ТН-ФУНДАМЕНТ Дренаж:

1 — гидроизоляция; 2 — праймер; 3 — профилированная

мембрана PLANTER geo; 4 — экструзионный пенополистирол

XPS ТЕХНОНИКОЛЬ CARBON PROF; 5 — ПВХ гидрошпонка

центральная; 6 — стена фундамента; 7 — дренажная труба;

8 — щебеночная подготовка; 9 — бетонная подготовка;

10 — переходной бортик (галтель); 11 — грунт основания;
12 — грунт обратной засыпки; 13 — крепеж для фиксации

плит XPS и гидроизоляционной ПВХ мембраны

571

Для устройства гидроизоляции в данной системе рекомендуется ис-

пользовать:

•  битумные и битумно-полимерные мастики ТехноНИКОЛЬ № 21,

№ 24, № 31, № 33, № 41;

•  рулонные битумно-полимерные наплавляемые материалы Техно-

эласт ЭПП, Техноэласт ТЕРРА, Техноэласт Мост Б;

• ПВХ мембрану LOGICROOF T-SL.
Для устройства пристенного дренажа применяется профилирован-

ная мембрана PLANTER geo. В грунтах, подверженных морозному пуче-
нию, необходимо дополнительно уложить скользящий слой из ПВХ
пленки.

При низком уровне подземных вод (ниже уровня фундаментной пли-

ты) в качестве альтернативы бетонной подготовке применяется про-
филированная мембрана PLANTER standard.

При высоком уровне подземных вод необходимо устраивать горизон-

тальную гидроизоляцию по бетонной подготовке, выполненную из того
же материала, который применяется для создания вертикальной гидро-
изоляции. При данных условиях возможна организация пластового дре-
нажа из материала PLANTER standard, который укладывается по бетон-
ной подготовке с разуклонкой к дренажным трубам кольцевого дренажа.
Поверх профилированной мембраны устраивается выравнивающая
стяжка, по которой укладывается горизонтальная гидроизоляция.

Применение теплоизоляционного слоя в данной системе позволяет

сократить тепловые потери и снизить расходы на отопление, предотвра-
тить промерзание железобетонной стены и гидроизоляционного по-
крытия, что увеличивает долговечность всей гидроизоляционной систе-
мы. В качестве теплоизоляционного слоя рекомендуется использовать
экструзионный пенополистирол XPS ТЕХНОНИКОЛЬ CARBON.

Также в данной системе можно применять теплоизоляционные пли-

ты XPS ТЕХНОНИКОЛЬ CARBON DRAIN с фрезерованными канавка-
ми. Данный материал совместно с геотекстильным фильтром, который
наклеивается на плиты ТЕХНОНИКОЛЬ CARBON DRAIN непосред-
ственно на строительной площадке, также успешно работает в качестве
пристенного дренажа, одновременно обеспечивая теплоизоляцию за-
глубленного помещения.

Для дополнительной герметизации технологических и деформаци-

онных швов применяются гидрошпонки и набухающие шнуры.

572

Система ТН-ФУНДАМЕНТ Термо

Система ТН-ФУНДАМЕНТ Термо (рис. 5.102) применяется для за-

щиты подземных сооружений с эксплуатируемыми или жилыми поме-
щениями в песчаных грунтах, с низким уровнем подземных вод (ниже
уровня фундаментной плиты). Дополнительно может быть использова-
на горизонтальная теплоизоляция под отмосткой из плит экструзион-
ного пенополистирола.

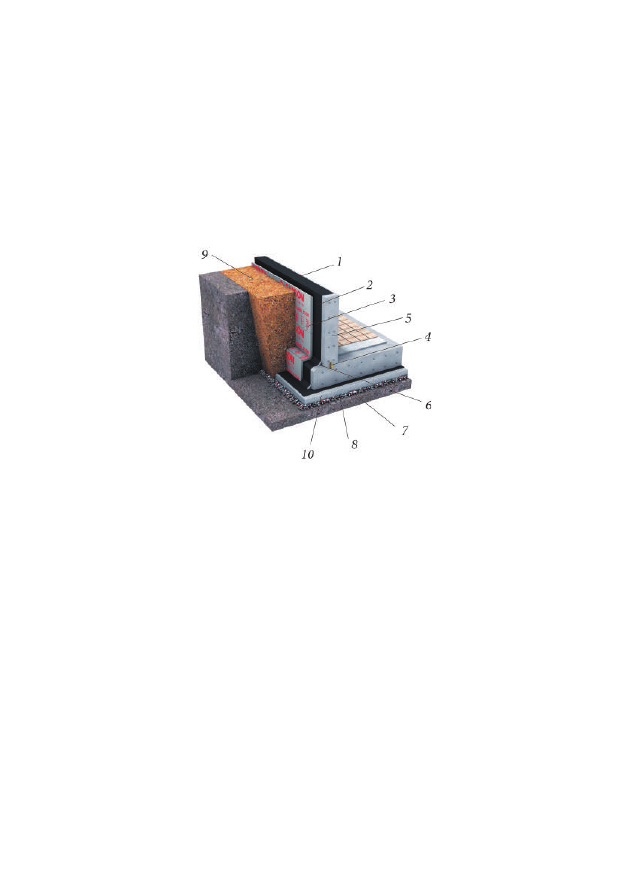

Рис. 5.102. Система ТН-ФУНДАМЕНТ Термо:

1 — гидроизоляция;

2 — праймер; 3 — экструзионный пенополистирол

XPS ТЕХНОНИКОЛЬ CARBON PROF; 4 — ПВХ гидрошпонка;

5 — стена фундамента; 6 — переходной бортик (галтель);

7 — щебеночная подготовка; 8 — грунт основания;

9 — грунт обратной засыпки; 10 — бетонная подготовка

Для устройства гидроизоляции в данной системе рекомендуется ис-

пользовать:

•  рулонный битумно-полимерный материал Техноэласт ТЕРРА, ко-

торый укладывается на горизонтальное основание свободно, без сплош-
ного приклеивания и с механической фиксацией к вертикальной по-
верхности, или Техноэласт ТЕРРА, укладываемый методом наплавле-
ния;

•  рулонный битумно-полимерный наплавляемый материал Техно-

эласт ЭПП, укладываемый в 2 слоя;

•  рулонный битумно-полимерный самоклеящийся материал Техноэ-

ласт БАРЬЕР БО.

573

В качестве теплоизоляционного слоя применяется экструзионный

пенополистирол XPS ТЕХНОНИКОЛЬ CARBON.

Для дополнительной герметизации технологических и деформаци-

онных швов применяются гидрошпонки и набухающие шнуры.

Система ТН-ФУНДАМЕНТ Барьер

Система ТН-ФУНДАМЕНТ Барьер (рис. 5.103) применяется для за-

щиты подземных сооружений с эксплуатируемыми или жилыми поме-
щениями в песчаных грунтах при отсутствии подземных вод или при
наличии выраженного водоносного горизонта, залегающего значитель-
но ниже уровня фундаментной плиты.

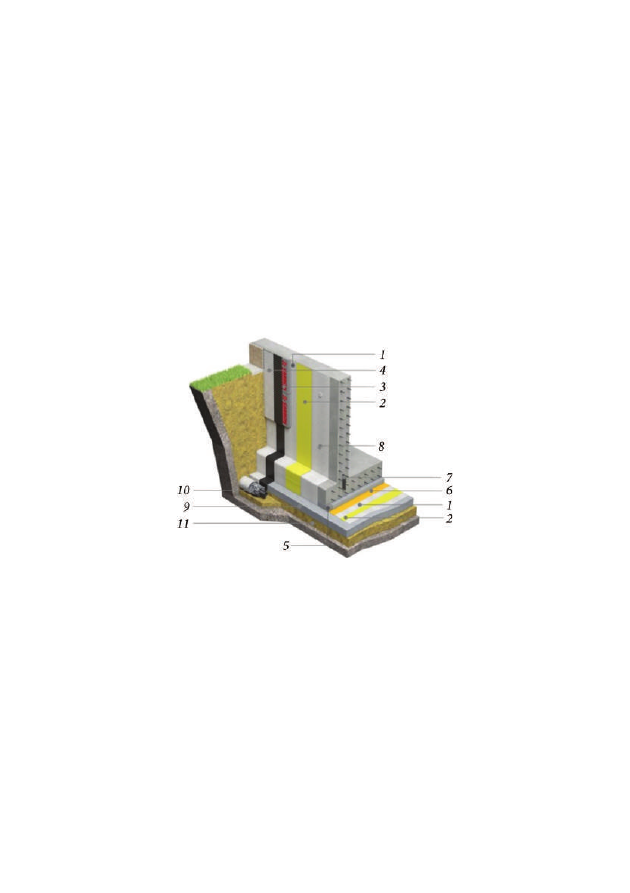

Рис. 5.103. Система ТН-ФУНДАМЕНТ Барьер:

1 — геотекстиль

иглопробивной плотностью 500 г/м

2

; 2 — ПВХ мембрана LOGICBASE V-SL;

3 — экструзионный пенополистирол ХPS ТЕХНОНИКОЛЬ CARBON PROF;

4 — профилированная мембрана PLANTER geo; 5 — цементно-песчаная стяжка;
6 — пленка полиэтиленовая; 7 — ПВХ гидрошпонка IC-240-2; 8 — ПВХ рондель;

9 — бетонная подготовка; 10 — дренажная труба; 11 — грунт

В данной системе в качестве гидроизоляционного материала при-

меняется двухслойная неармированная ПВХ мембрана LOGICBASE
V-SL. Монтаж ПВХ мембраны на вертикальные поверхности осущест-
вляется по предварительно уложенному геотекстилю. На горизонталь-
ной плоскости гидроизоляционное покрытие защищено геотекстилем,
полиэтиленовой пленкой и цементно-песчаной стяжкой для предотвра-

574

щения повреждений в процессе монтажа арматурного каркаса, на вер-
тикальной — геотекстильным полотном, плитами из экструзионного
пенополистирола и профилированной мембраной PLANTER geo.

Система ТН-ФУНДАМЕНТ Проф

Система ТН-ФУНДАМЕНТ Проф (рис. 5.104) применяется для защи-

ты подземных сооружений с эксплуатируемыми или жилыми помеще-
ниями в глинистых и суглинистых грунтах при наличии подземных вод,
расположенных на уровне либо выше уровня фундаментной плиты.

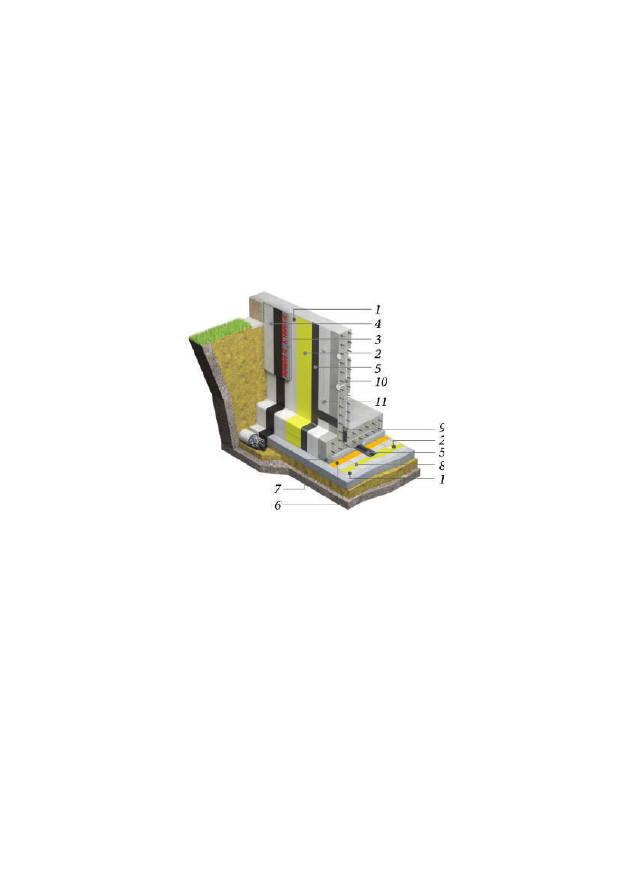

Рис. 5.104. Система ТН-ФУНДАМЕНТ Проф:

1 — геотекстиль

иглопробивной плотностью 500 г/м

2

; 2 — ПВХ мембрана LOGICBASE V-SL;

3 — экструзионный пенополистирол ХPS ТЕХНОНИКОЛЬ CARBON PROF;

4 — дренажная мембрана PLANTER geo; 5 — ПВХ гидрошпонка EC-220-3;

6 — пленка полиэтиленовая; 7 — компенсатор из экструзионного пенополистирола;

8 — инъекционный штуцер; 9 — ПВХ гидрошпонка IC-240-2;

10 — инъекционные трубки; 11 — ПВХ рондель

Система ТН-ФУНДАМЕНТ Проф применяется при строительстве в

открытом котловане. Монтаж на вертикальных поверхностях выполня-
ется по готовым железобетонным конструкциям. В качестве гидроизо-
ляционного материала применяется ПВХ мембрана LOGICBASE V-SL с
сигнальным желтым слоем.

Особенность гидроизоляционной системы ТН-ФУНДАМЕНТ

Проф — зонирование гидроизоляционного поля шпонками и наличие
