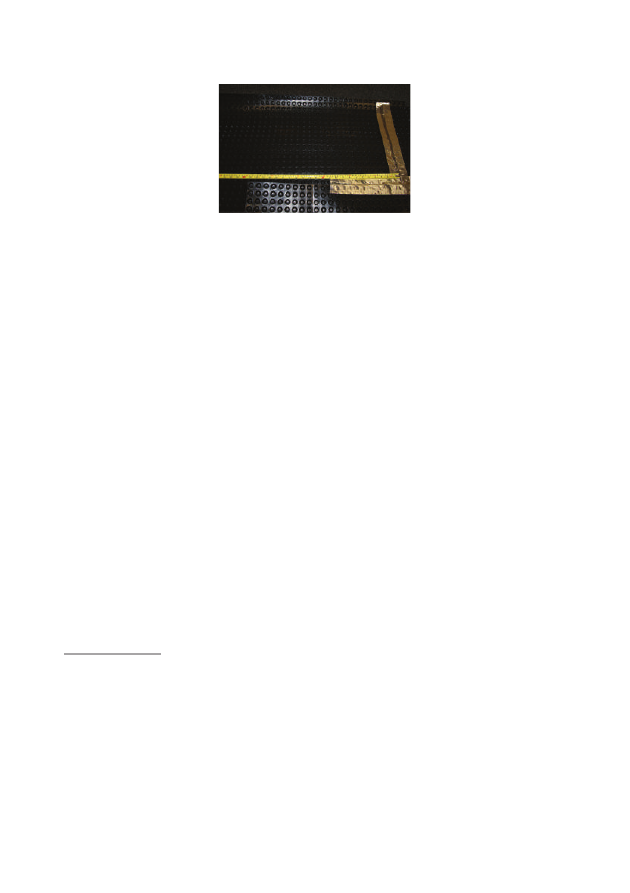

Рис. 5.97. Стыковка рулонов профилированной мембраны

При производстве работ по замене бетонной подготовки с примене-

нием профилированной мембраны необходимо выполнять следующие
условия:

•  арматуру нельзя сваривать — ее нужно только вязать;
•  арматурные каркасы необходимо устанавливать на пластиковые

закладные элементы;

•  нижний защитный слой бетона до нижней арматуры должен быть

не менее 25 мм.

Применение профилированных мембран создает оптимальные усло-

вия для твердения бетона, так как жидкая составляющая бетонной сме-
си не уходит в грунт. Шипованная поверхность мембраны придает ей
необходимую жесткость, что позволяет укладывать непосредственно на
нее арматурный каркас, устанавливать опалубку и бетонировать.

Эта технология позволяет защитить монолитные железобетонные

конструкции и сооружения от капиллярной влаги, обеспечить высокие
темпы производства работ (2000—3000 м

2

/смена), сократить период

времени для устройства подготовки, существенно снизить трудоем-
кость работ.

 5.6. Систем  ы гидроизоляции фундаментов

Выбор оптимальной системы гидроизоляции

фундаментов

На основании анализа характеристик различных видов грунтов и

гидрогеологических условий, а также требований к проектированию и
возведению фундаментов созданы системные решения фундаментов
для типовых условий эксплуатации. Разработан специальный алгоритм,

566

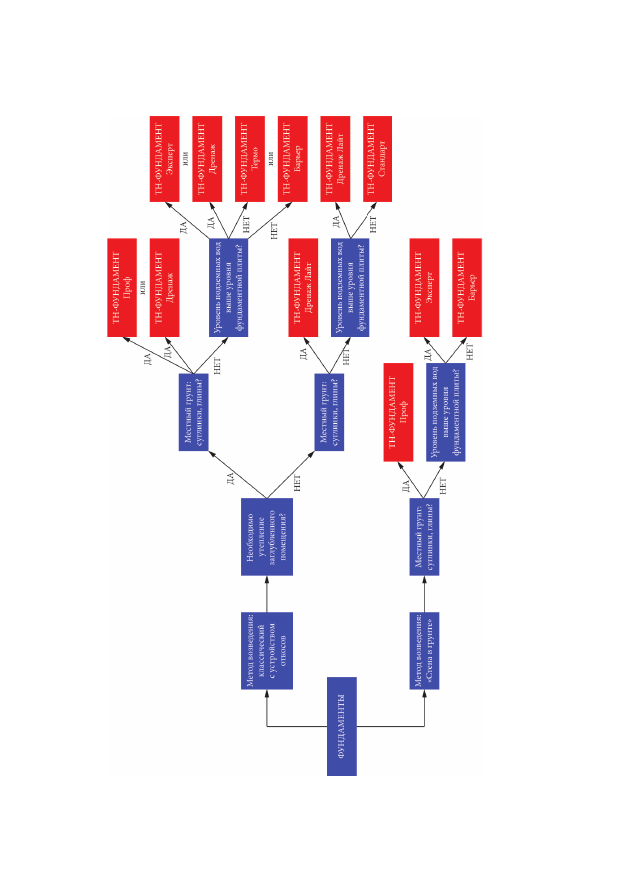

Ри

с. 5.98. Алг

ор

ит

м выб

ор

а си

ст

емы ги

др

о

и

зо

ляции фу

н

дам

енто

в

567

согласно которому проектировщик (заказчик, производитель работ)
сможет оценить правильность выбора той или иной гидроизоляцион-
ной системы, материалов и технологий применительно к конкретному
объекту (рис. 5.98). Для облегчения принятия решения по выбору ком-
плексной защиты заглубленных сооружений разработаны несколько
вариантов завершенных гидроизоляционных систем.

Система ТН-ФУНДАМЕНТ Стандарт

Система ТН-ФУНДАМЕНТ Стандарт (рис. 5.99) применяется для

защиты подземных сооружений с техническим этажом или неэксплуа-
тируемых помещений в песчаных грунтах, с низким уровнем подземных
вод (ниже уровня фундаментной плиты).

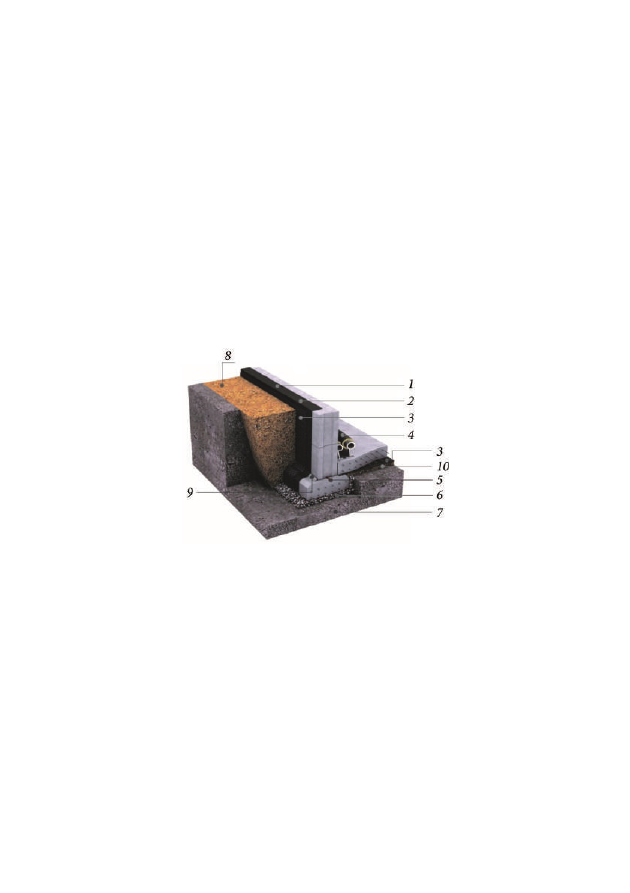

Рис. 5.99. Система ТН-ФУНДАМЕНТ Стандарт:

1 — гидроизоляционное

покрытие; 2 — праймер; 3 — профилированная мембрана PLANTER standard;

4 — техническая изоляция систем отопления и водоснабжения;

5 — железобетонная конструкция фундамента; 6 — щебеночная подготовка;

7 — грунт основания; 8 — грунт обратной засыпки;

9 — переходной бортик (галтель); 10 — песчаная подготовка

Для устройства гидроизоляции в данной системе применяют:
•  битумные и битумно-полимерные мастики, например ТЕХНО-

НИКОЛЬ № 21, № 24, № 31, № 33, № 41;

•  рулонные битумно-полимерные наплавляемые материалы, напри-

мер Техноэласт ЭПП, Техноэласт ТЕРРА;

• самоклеящийся битумно-полимерный материал Техноэласт

 БАРЬЕР  БО.

568

В качестве альтернативы бетонной подготовки применяется пласти-

ковая профилированная мембрана PLANTER standard, использование
которой предотвращает возможность капиллярного увлажнения фун-
даментной плиты, а также позволяет ускорить производство работ.
В случае устройства горизонтальной гидроизоляции по классической
технологии с устройством бетонной подготовки гидроизоляционное
покрытие выполняют из материала, аналогичного вертикальной гидро-
изоляции.

В качестве защиты гидроизоляционного полотна на стенах заглу-

бленной части сооружения также используется профилированная мем-
брана PLANTER standard, которая предотвращает возможные механи-
ческие повреждения при обратной засыпке и дополнительно защищает
конструкцию фундамента от негативных внешних воздействий. При-
менение такой мембраны также позволяет предохранить гидроизоля-
ционный слой от действия УФ-излучения, негативно воздействующего
на битумные и битумно-полимерные материалы во время длительного
периода монтажа.

Для дополнительной герметизации технологических и деформаци-

онных швов при возведении ограждающих конструкций из монолитно-
го железобетона применяются гидрошпонки и набухающие шнуры.

Система ТН-ФУНДАМЕНТ Дренаж Лайт

Система ТН-ФУНДАМЕНТ Дренаж Лайт (рис. 5.100) применяется

для защиты подземных сооружений с техническим этажом или неэк-
сплуатируемых помещений в глинистых и суглинистых грунтах при
глубине заложения фундамента более 1,5 м, вне зависимости от уровня
подземных вод, а также в песчаных грунтах при уровне подземных вод
выше уровня фундаментной плиты.

Для устройства гидроизоляционного покрытия в данной системе

применяют:

•  рулонный битумно-полимерный материал Техноэласт ТЕРРА,

укладываемый методом сплошного наплавления или методом механи-
ческой фиксации;

•  рулонный битумно-полимерный наплавляемый материал Техно-

эласт ЭПП, укладываемый в 2 слоя.

569

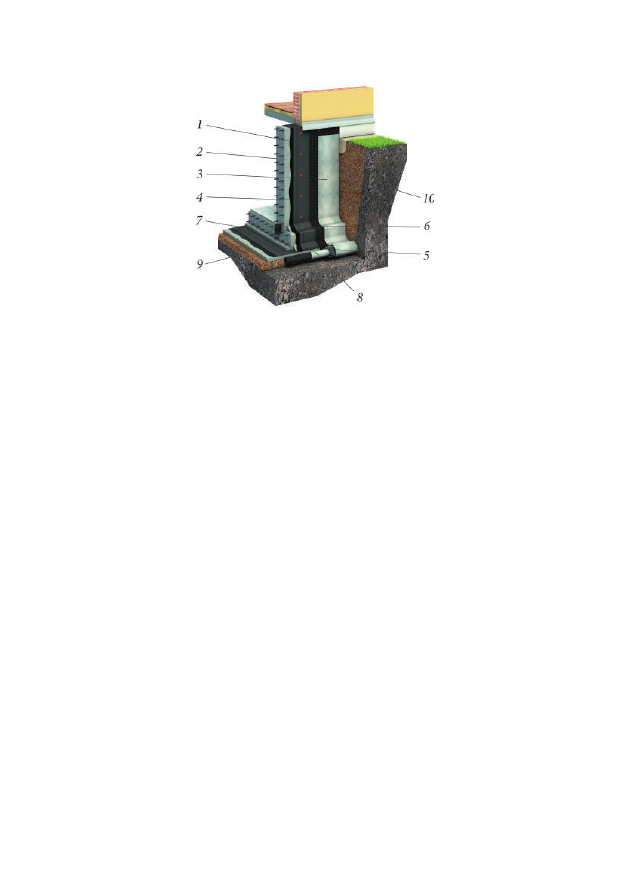

Рис. 5.100. Система ТН-ФУНДАМЕНТ Дренаж Лайт:

1 — вертикальная гидроизоляция; 2 — железобетонная конструкция

фундамента; 3 — профилированная мембрана PLANTER geo; 4 — праймер;

5 — переходной бортик (галтель); 6 — ПВХ гидрошпонка центральная;

7 — горизонтальная гидроизоляция; 8 — дренажная труба;
9 — щебеночная подготовка; 10 — грунт обратной засыпки

Для устройства пристенного дренажа применяется профилирован-

ная мембрана PLANTER geo. В грунтах, подверженных морозному пуче-
нию, необходимо дополнительно уложить скользящий слой из ПВХ
пленки.

Пристенный дренаж выполняется совместно с трубчатыми дренами,

которые располагаются, как правило, ниже подошвы фундаментной
плиты и служат для приема и отвода подземных вод от сооружения в
дренажную канализацию.

При низком уровне подземных вод (ниже уровня фундаментной пли-

ты) в качестве альтернативы бетонной подготовки возможно использо-
вать профилированную мембрану PLANTER standard.

При высоком уровне подземных вод необходимо устраивать гори-

зонтальное гидроизоляционное покрытие по бетонной подготовке из
того же материала, который применяется для создания вертикальной
гидроизоляции. В данных условиях возможна организация пластового
дренажа из материала PLANTER standard, который укладывается по бе-
тонной подготовке с разуклонкой к дренажным трубам кольцевого дре-
нажа. Поверх профилированной мембраны устраивается выравниваю-
