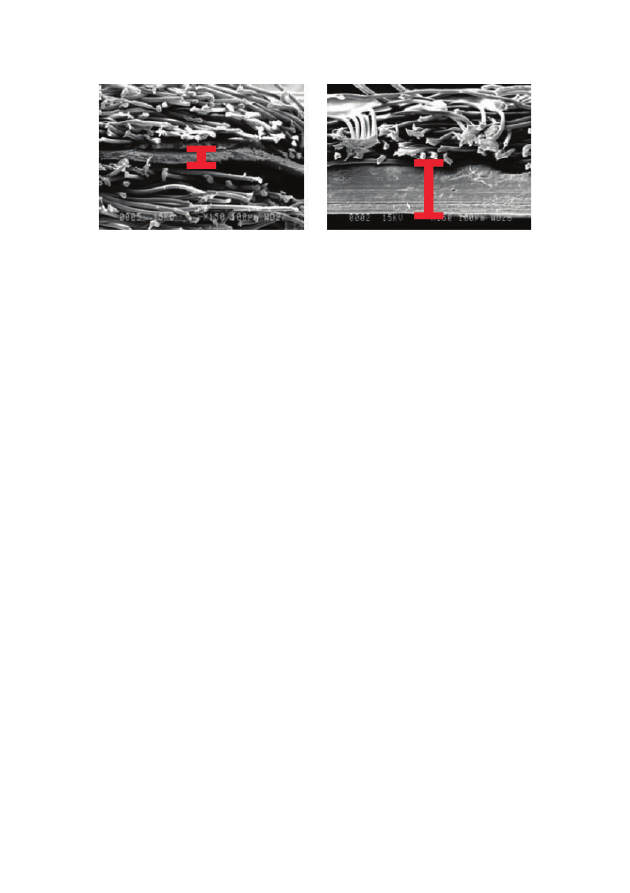

Рис. 1.19. Функциональные слои диффузионных мембран:

а — тонкий; б — толстый (мембрана Tyvek)

Цвет диффузионных мембран имеет большое значение для строите-

лей. Материалы, которые производятся специально для кровельных
работ, не должны быть белыми или серебристыми, так как могут осле-
пить монтажников в солнечную погоду.

Также мембраны, предназначенные для наклонных кровель, не долж-

ны быть скользкими, а должны иметь шероховатую поверхность, предо-
храняющую от скольжения материалов и инструментов.

Виды диффузионных мембран

Однослойные пористые мембраны — волокнистые материалы, под

микроскопом представляющие собой сетку, образованную скрученны-
ми полимерными волокнами. Эффективность таких мембран заключа-
ется в том, что они исключают проникновение воды и воздуха извне.
В то же время пористая структура позволяет влажным испарениям про-
ходить сквозь мембрану, т.е. материал «дышит».

• Мембраны Tyvek — нетканые материалы, полученные из полиэти-

лена низкого давления (ПЭНД), высокой плотности. Структура мем-
бран напоминает собой «лабиринт», состоящий из мельчайших волокон,
который пропускает только газовую фазу и является непроницаемым
для воды (рис. 1.20). Применяются для укладки под кровельное покры-
тие поверх утеплителя, а также в качестве временной кровли (до 4 мес).

• Tyvek Soft  — мембрана, общая толщина которой равна толщине

функционального слоя. Применяется в конструкциях скатных крыш в
утепленных мансардах.

66

•  Tyvek Solid — мембрана повышенной

прочности с антибликовым покрытием,
которое необходимо на кровлях в целях
безопасной работы с материалом. При-
меняется в конструкциях мансардных
крыш, а также в системе изоляции холод-
ных чердачных пространств.

•  Tyvek Solid Silver — энергосберегаю-

щая мембрана повышенной плотности с
металлизированной поверхностью. От-
ражающее металлическое напыление по-

зволяет сократить перерасход энергии на охлаждение помещений с со-
хранением всех прочих свойств и характеристик материала. Применя-
ется для металлических и битумных скатных кровель.

• Tyvek Supro — сверхпрочная паропроницаемая мембрана с нанесен-

ной специальной влагостойкой клейкой лентой, что позволяет создавать
полностью герметичный ветронепроницаемый барьер на внешней по-
верхности утеплителя в кровлях, защищая от атмосферных воздей-
ствий. Применяется в конструкциях скатных кровель с возможностью
укладки на сплошной настил.

Физико-механические характеристики диффузионных мембран

Tyvek представлены в табл. 1.20.

Таблица 1.20

Физико-механические характеристики диффузионных мембран Tyvek

Показатель

Значение показателя

Марки

Tyvek

Soft

Tyvek

Solid

Tyvek Solid

Silver

Tyvek
Supro

Поверхностная плотность, г/м

2

 60

82

150

148

Толщина, мм

0,175

0,22

0,22

0,42

Разрывная нагрузка при растяже-
нии, Н/5 см, не менее:

вдоль
поперек

165
140

245
215

245
215

340
295

Относительное удлинение при раз-
рыве, %, не менее

10

10

13

23

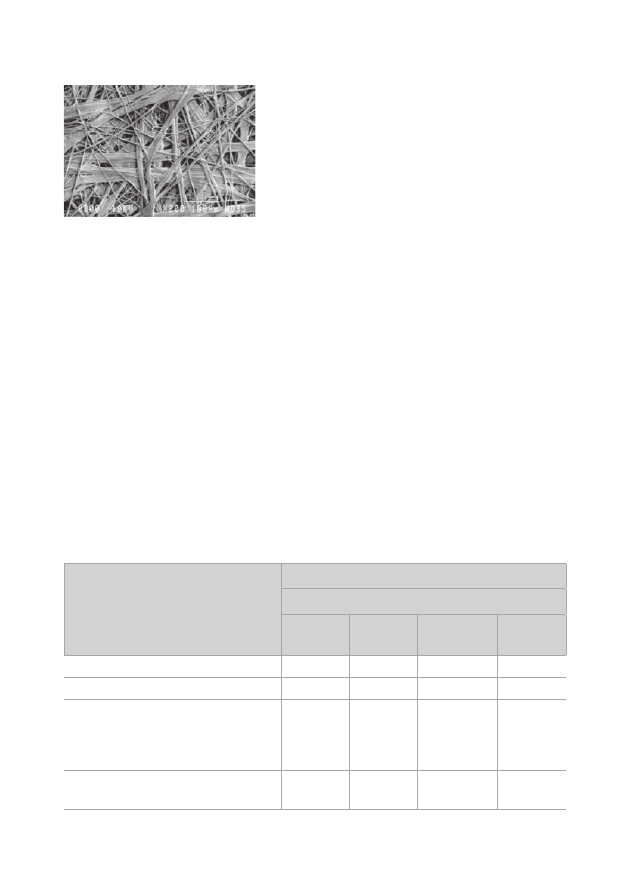

Рис. 1.20. Структура

диффузионной мембраны

Tyvek

67

Показатель

Значение показателя

Марки

Tyvek

Soft

Tyvek

Solid

Tyvek Solid

Silver

Tyvek
Supro

Коэффициент паропроницаемости,
мг/м∙ч∙Па

0,044

0,046

0,046

0,013

Эквивалентная диффузная толщина
Sd, м

0,025

0,03

0,03

0,02

Водонепроницаемость при давлении
не менее 0,001 МПа в течение, ч

72

Температура применения, °С

от –40 до +100

Горючесть

Г2

Размеры рулона: ширина×длина, м

1,5×50
2,8×50

1,5×50
2,8×50
3,0×50

1,5×50

1,5×50

Вес рулона, кг

5/9

7/13/14

6,5

12

К недостаткам пористых мембран следует отнести возможность за-

грязнения пор и снижение паропроницаемости. При повышенной за-
пыленности воздуха (городские условия, близко расположенная дорога,
пыльца цветущих растений и т.п.) в сухую или жаркую погоду пыль из
вентиляционного зазора притягивается к наэлектризованной мембране
и закрывает поры. Электризуемость полимеров зависит от их объемно-
го и поверхностного удельных сопротивлений. Для получения возмож-
но более тонких волокон используются полимеры высокой степени
очистки, имеющие белый цвет. Окрашенные полимеры электризуются
значительно меньше. Введение в массу этих полимеров пигментов, со-
стоящих из соединений металлов, имеющих полупроводящие свойства,
приводит к снижению электрического сопротивления и устранению
электризации материала.

Трехслойные пленочные (супердиффузионные) мембраны представля-

ют собой микропористые полимерные пленки, одновременно обладаю-
щие высокой паропроницаемостью и гидроизолирующей способно-
стью. В отличие от пористых пленочные мембраны не пропускают воз-
дух и не теряют паропроницаемости (рис. 1.21).

Таблица 1.20 (окончание)

68

Особенность получения супердиф-

фузионных пленок заключается во вве-
дении в матрицу термопластов несовме-
стимых полимеров или неорганических
микрочастиц. При этом внутри сплош-
ной пленки образуется система границ
раздела фаз. Последующая механическая
обработка пленки ослабляет межфазные
связи, в результате чего межфазные гра-
ницы, размерами в несколько десятков

нанометров, получают большую поверхностную энергию и избиратель-
но абсорбируют молекулы воды, имеющие высокую полярность. По этим
межфазным границам через пленку с высокой скоростью транспортиру-
ются отдельные молекулы пара, имеющие размеры 0,28 нм. Движущей
силой диффузии молекул воды является разность концентрации влаги
по сторонам пленки. Жидкая вода, состоящая из агрегированных моле-
кул, связанных между собой водородными связями, так называемых ас-
социатов, с размерами около 0,1 мм не способна проникать в межфазную
систему многокомпонентного полимера. Только приложение большого
внешнего давления (более 2 м вод. ст.) позволяет жидкой, связанной воде
проникать через такую диффузионную мембрану.

•  Супердиффузионные мембраны ТехноНИКОЛЬ — трехслойные ми-

кропористые мембраны, верхний и нижний слои которых представляют
собой полотна нетканого полипропилена, а в качестве среднего слоя вы-
ступает паропроницаемая пленка, которая обеспечивает диффузию во-

дяного пара, но препятствует про-
хождению воды. Принцип работы
супердиффузной мембраны пред-
ставлен на рис. 1.22.

Супердиффузионные мембраны

ТехноНИКОЛЬ выпускают трех ма-
рок, отличающихся между собой
плотностью и толщиной.

Физико-механические характе-

ристики супердиффузионных мем-
бран ТехноНИКОЛЬ представлены
в табл. 1.21.

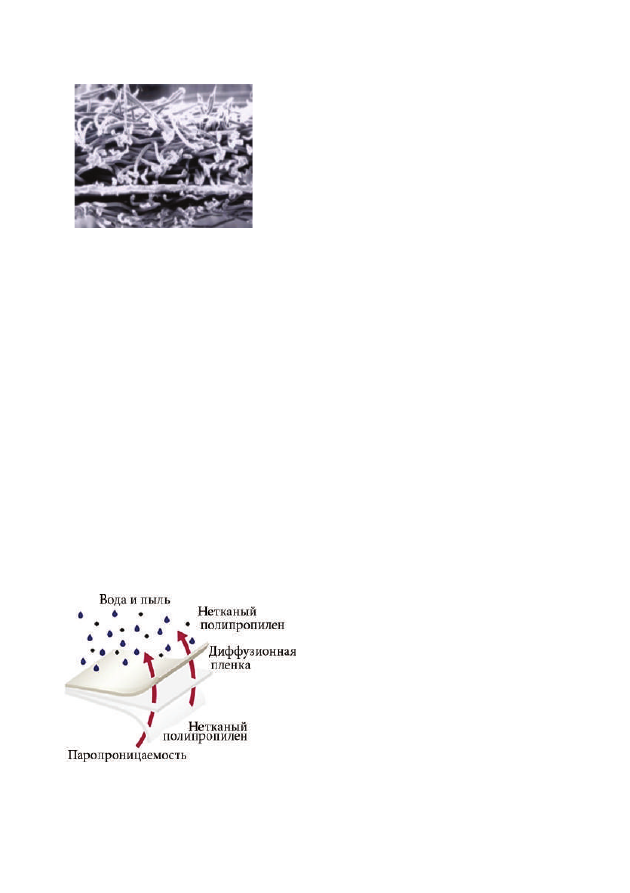

Рис. 1.21. Трехслойная

супердиффузионная мембрана

Рис. 1.22. Принцип работы

супердиффузионной мембраны

69

Таблица 1.21

Физико-механические характеристики

супердиффузионных мембран ТехноНИКОЛЬ

Показатель

Значение показателя

Марки

М

ембрана

су

перди

ф

ф

узи

он

ная

Т

ех

н

оНИК

О

Л

Ь

М

ембрана

су

перди

ф

ф

узи

он

ная

оп

тим

а

Т

ех

н

оНИК

О

Л

Ь

М

ембрана

су

перди

ф

ф

узи

он

ная

уси

л

ен

ная

Т

ех

н

оНИК

О

Л

Ь

Плотность, г/м

2

85

110

150

Толщина, мм

0,4

0,5

0,7

Разрывная нагрузка, Н/5 см:

по длине
по ширине

170
160

230
180

290
230

Относительное удлинение при разрыве, %:

по длине
по ширине

60
60

60
70

60
60

Коэффициент паропроницаемости, мг/(м∙ч∙Па),
не менее

0,014

0,017

0,024

Эквивалентная диффузная толщина Sd, м

0,02

Водонепроницаемость при давлении 0,001 МПа в
течение, ч

72

Стойкость к воздействию ультрафиолета, мес

3

4

4

Размеры рулона: ширина×длина, м

1,5×50
