80

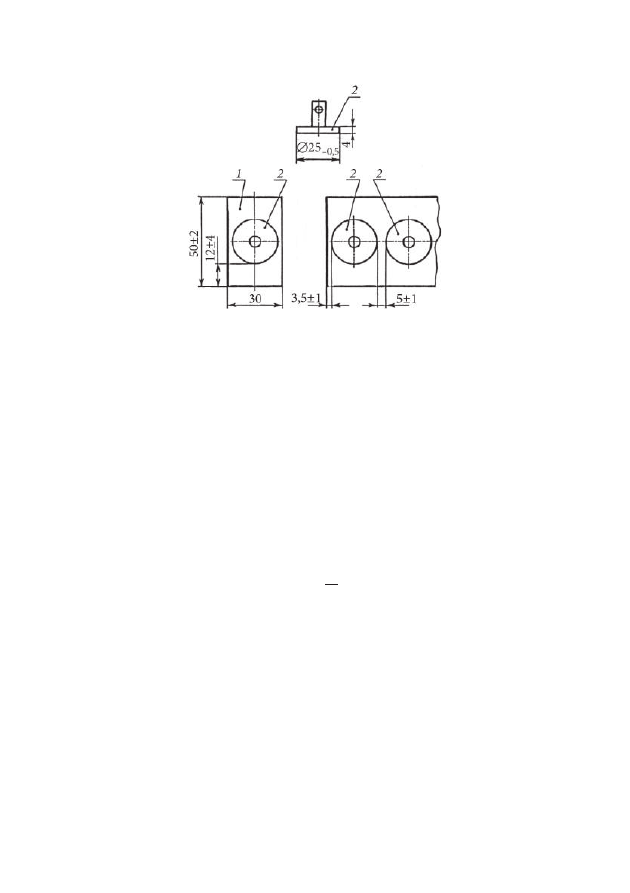

Рис. 1.30. Образцы для испытания мастики

на прочность сцепления с основанием:

1 — подложка; 2 — отрывной элемент

Образцы устанавливают в приспособление разрывной машины и к

ее верхнему захвату крепят отрывной элемент с помощью имеющегося
в нем отверстия, а затем приводят в действие механизм растяжения.
Скорость перемещения подвижного захвата составляет 25 мм/мин. В
момент разрыва фиксируют максимальное усилие и характер разруше-
ния образца.

Прочность сцепления с основанием (R

сц

), МПа (Н/мм

2

), вычисляют

по формуле

сц

,

P

R

S

=  (1.14)

где Р — максимальное усилие разрыва, Н;

S — площадь склеивания, мм

2

.

В расчет принимают результаты испытаний образцов, разрушение

которых произошло по материалу покрытия или по месту контакта по-
крытия и подложки.

•  Прочность сцепления между слоями определяется на образцах-ква-

дратах, наклеенных на бетонные плитки размером 50×30×15 мм (класс
бетона В15). Стороны квадрата и плитки должны быть параллельны, а
расстояние от края квадрата до края плитки составляет около 10 мм.

81

При определении прочности сцепления между слоями рулонный ма-

териал — рулонный материал в середину каждого из двух подготовлен-
ных квадратов наносят мастику, накладывают их друг на друга кресто-
образно и прижимают грузом. Излишки мастики удаляют ножом или
хлопчатобумажной тканью.

При определении сцепления между слоями рулонный материал —

бетон на подготовленный квадрат и чистую бетонную плитку наносят
мастику, накладывают их друг на друга крестообразно и прижимают
грузом. Излишки мастики удаляют.

Испытания проводят по той же методике, что и определение проч-

ности сцепления с основанием. Скорость перемещения подвижного за-
хвата составляет 25 мм/мин.

Прочность сцепления между слоями и между слоем и основанием

(R

пр

), МПа (Н/мм

2

), вычисляют по формуле

пр

пр

,

P

R

S

=

 (1.15)

где P

пр

 — максимальное усилие отрыва, Н;

S — площадь склеивания, определяемая площадью штампа, мм

2

.

•  Про чность на сдвиг клеевого соединения определяют на образцах-

полосках размерами 120×50 мм, вырезанных в продольном направлении
из рулонных битумных и битумно-полимерных материалов, и размера-
ми 120×25 мм, вырезанных из рулонных полимерных материалов. Две
полоски склеивают мастикой внахлест на участке 30×50 мм или 30×25 мм
в зависимости от вида материала, предназначенного для склеивания.
Образцы помещают в захваты разрывной машины по установочным
меткам, нанесенным на расстоянии 25 мм от зоны склейки, совместив
продольные оси образца и захватов. Затем приводят в действие меха-
низм растяжения. При определении прочности на сдвиг рулонных би-
тумных и битумно-полимерных материалов скорость перемещения под-
вижного захвата составляет 50 мм/мин, полимерных материалов —
500 мм/мин. В момент разрыва фиксируют максимальное усилие.

Прочность на сдвиг клеевого соединения (r), Н/м, вычисляют по

формуле

82

,

F

r

l

=  (1.16)

где F — максимальное усилие разрыва, Н;

l — ширина полоски, м.
• Водопоглощение определяют испытанием образцов размерами

50×50 мм, изготовленных из мастики в соответствии с НД на мастику
конкретного вида. Образец взвешивают (m

1

) и помещают в сосуд с во-

дой таким образом, чтобы слой воды над ним был не менее 50 мм. Об-
разец выдерживают в течение времени, указанного в НД на мастику
конкретного вида. Затем образец извлекают из воды, осушают и взве-
шивают (m

2

). Время с момента извлечения образца из воды до взвеши-

вания не должно превышать 60 с.

Водопоглощение (W), % по массе, вычисляют по формуле

2

1

1

100 %,

m

m

W

m

−

=

 (1.17)

где m

1

 — масса сухого образца, г;

m

2

 — масса образца после заданной выдержки в воде, г.

• Водонепроницаемость мастик оценивают отсутствием пропуска-

ния воды через образец размером 150×150 мм за определенное время
под давлением, указанным в НД на мастику конкретного вида (до 0,3
МПа), по методике, аналогичной методике определения водонепрони-
цаемости рулонных гидроизоляционных материалов (см. раздел 1.1.1).

Гибкость на брусе определяют на образцах размером 120×20 мм, из-

готовленных из мастики в соответствии с НД на мастики конкретного
вида, по методике, аналогичной методике испытания рулонных кро-
вельных и гидроизоляционных материалов (см. раздел 1.1.1).

Физико-механические характеристики битумных и битумно-
полимерных мастик и области применения

•  Мастика кровельная ТЕХНОНИКОЛЬ № 21 (Техномаст) — холод-

ная однокомпонентная мастика на основе СБС-модифицированного
битума. Обладает повышенным относительным удлинением при раз-

83

рыве, низкой температурой гибкости на брусе и высокой теплостойко-
стью. Мастику можно наносить любым способом — кистями, шпателем,
наливом, распылением. По вязкости Техномаст напоминает густую
масляную краску, однако после высыхания становится прочным рези-
ноподобным материалом с высокими эксплуатационными характери-
стиками. Применяется для устройства мастичных и ремонта всех видов
кровель (в сочетании со стеклотканью, рулонными материалами и без
них), а также гидроизоляционной защиты строительных конструкций
и антикоррозионной обработки металлических поверхностей.

•  Мастика для кровельных и гидроизоляционных работ ТЕХНО-

НИКОЛЬ № 31 — холодная двухкомпонентная мастика, получаемая пу-
тем диспергирования битумов в водном растворе эмульгаторов с моди-
фикацией латексом. Покрытие из мастики ТЕХНОНИКОЛЬ № 31 обла-
дает высокой прочностью на разрыв, водонепроницаемостью,
сохраняет свои свойства при периодическом и постоянном контакте с
влагой, обладает стойкостью к образованию плесени, грибков, микро-
организмов, выдерживает резкие температурные перепады, что позво-
ляет использовать ее в различных климатических поясах. Мастику мож-
но укладывать на любые жесткие основания (железобетон, цементная и
асфальтобетонная стяжка, листы из асбестоцемента, древесина, уста-
ревшие покрытия мастичной и рулонной кровли). Применяется для
устройства мастичных и ремонта всех видов кровель (в сочетании
со стеклотканью, рулонными материалами и без них), устройства за-
щитных слоев кровли, гидроизоляционной защиты строительных
конструкций.

•  Горячая кровельная мастика ТЕХНОНИКОЛЬ № 41 (Эврика) из-

готавливается из СБС-модифицированного битума и минеральных на-
полнителей. Температура размягчения мастики составляет +105 °С,
глубина проникновения иглы при 25 °С — 50 мм

–1

. Мастика разогрева-

ется до температуры (160—180) °С и наносится в жидком виде на пред-
варительно огрунтованное битумным праймером основание при по-
мощи шпателя или кисти. Мастика имеет хорошую адгезию к бетону,
кирпичу, неокрашенным металлам, обладает стойкостью к перепадам
температуры, влажности, образованию плесени, грибков, микроорга-
низмов. Применяется при устройстве мастичных и ремонте всех видов
кровель, устройстве защитных слоев кровли, а также для выравнивания

84

оснований (из цементно-песчаной стяжки, плит из бетона, асфальтовых
стяжек) и приклеивания битумных и битумно-полимерных рулонных
материалов к основанию.

•  Мастика приклеивающая ТЕХНОНИКОЛЬ № 22 (Вишера) — хо-

лодная многокомпонентная мастика на основе СБС-модифицированного
битума. Применяется для приклеивания рулонных битумных и битум-
но-полимерных кровельных и гидроизоляционных материалов к бетон-
ным, металлическим, цементно-песчаным и другим поверхностям.

•  Мастика для гибкой черепицы ТЕХНОНИКОЛЬ № 23 (Фиксер) —

холодная многокомпонентная мастика на основе СБС-модифициро-
ванного битума. Используется для проклеивания швов плиток гибкой
черепицы, приклеивания гибкой черепицы к ендове, карнизам и фрон-
тонам, а также приклеивания материалов на битумной основе к кирпич-
ным, бетонным, металлическим, деревянным, керамическим и другим
поверхностям. Благодаря низкому содержанию растворителя (менее
25 % по массе) и специальных добавок мастика обладает высокой вяз-
костью, что позволяет ей хорошо держаться на вертикальных поверх-
ностях и исключает сползание посыпки.

•  Мастика приклеивающая ТЕХНОНИКОЛЬ № 27 производится на

основе битума, наполнителей и специального органического раство-
рителя, не разрушающего полистирол. Предназначена для приклеива-
ния плит из экструзионного пенополистирола к битумным, битумно-
полимерным изоляционным материалам, а также к бетонным, металли-
ческим, деревянным поверхностям. Мастика наносится в виде точек или
полос при помощи шпателя.

•  Защитная алюминиевая мастика ТЕХНОНИКОЛЬ № 57 содержит

алюминиевый пигмент. Во время высыхания мастики, пока раствори-
тель еще не испарился, «чешуйки» алюминиевого пигмента всплывают
на поверхность мастики и образуют светоотражающее покрытие. Пред-
назначена для защиты кровли от нагрева и ускоренного старения под
действием УФ-излучения. Применяется для устройства защитного слоя
на новых битумных, битумно-полимерных мастичных кровлях, восста-
новления защитного слоя на старых битумных, битумно-полимерных
мастичных и рулонных кровлях, защиты металлических кровельных
покрытий от коррозии.

Физико-механические характеристики битумных и битумно-поли-

мерных мастик представлены в табл. 1.23.
