экструзионный пенополистирол не подвержен гниению, не набухает, не
дает усадки. Сочетание этих свойств обусловливает высокую долговеч-
ность теплоизоляции из XPS, постоянство ее термического сопротивле-
ния при любых условиях эксплуатации. Высокая прочность позволяет
получить ровное и одновременно жесткое основание.

Плиты из экструзионного пенополистирола

•  XPS ТЕХНОНИКОЛЬ CARBON — плиты из экструзионного пено-

полистирола с применением нанографита. Введение графита позволило
существенно увеличить тепловую эффективность и физико-механиче-
ские свойства изделий. Согласно проведенным испытаниям снижение
теплоизолирующих свойств со временем для образцов экструзионного
пенополистирола, выпущенного с применением нанографита, замечено
в незначительной степени. Аналогичные марки материала, выпущенные
при помощи вспенивания углекислым газом и без добавления графита,
показывают в процессе испытаний снижение теплоизолирующей спо-
собности на 10—12 %.

Помимо улучшения теплоизолирующих свойств плиты применение

графита и нанографита позволяет улучшить УФ-стабильность матери-
ала (поскольку графит работает как УФ-стабилизатор). Стабильность
пенополистирола при воздействии на него повышенных температур
особенно важна и актуальна для южных регионов, а также в периоды
аномально жаркой погоды при устройстве теплоизоляции плоских кро-
вель.

При использовании нанографита получается материал с минималь-

ными диаметром ячеек и толщиной стенок. Также отмечается увеличе-
ние прочности ячеек без изменения плотности пенополистирольных
плит. По сравнению с экструзионным пенополистиролом, производи-
мым стандартным путем, плиты XPS ТЕХНОНИКОЛЬ CARBON облада-
ют повышенными прочностью и модулем упругости, а благодаря на-
сыщению нанографитом имеют серебристый оттенок. Применяются в
качестве теплоизоляции в конструкциях инверсионных, эксплуатируе-
мых и традиционных (со стяжкой) кровель. Физико-механические ха-
рактеристики плит XPS ТЕХНОНИКОЛЬ CARBON представлены в
табл. 1.28.

106

Т

а

бл

и

ц

а 1.28

Физик

о-м

ех

ан

иче

ские х

ар

ак

тер

ис

тики п

л

и

т из э

к

ст

р

у

зио

н

но

го

 пено

по

лис

тир

о

л

а

По

к

а

за

те

л

ь

Зна

ч

ение по

ка

за

те

ля

М

ар

ки XPS ТЕХН

ОНИК

О

ЛЬ CARB

O

N

P

R

O

F

 300

P

R

O

F

 300 RF

P

R

O

F

 400

P

R

O

F

 400 RF

SO

LID 500

Пл

отн

о

сть, кг/м

3

28

—

35

28

—

35

29

—

36

29

—

36

35

—

45

Пр

о

ч

н

о

ст

ь на сжа

ти

е пр

и 10%-н

о

й

 лин

ейн

о

й

де

ф

о

р

м

ации, кП

а, н

е м

ен

ее

300

300

400

400

500

Пр

о

ч

н

о

сть пр

и изгиб

е, МП

а, н

е м

ен

ее

0,35

0,7

М

о

д

уль у

пру

го

сти, МП

а

1

7

2

0

Т

еп

л

о

п

р

о

в

о

дн

о

сть λ

0

, Вт/(м∙°С)

0,028

0,031

Т

еп

л

о

п

р

о

в

о

дн

о

сть λ

А,Б

, Вт/(м∙°С)

0,032

0,034

К

о

эф

ф

ици

ент пар

о

пр

о

ницаем

о

сти,

мг/(м∙ч∙П

а)

0,010

0,005

Во

до

п

о

гл

о

щ

ени

е, %, н

е б

о

л

ее

0,2

0,2

Гр

уп

па

 г

о

р

юче

ст

и

Г

4

Г

3

Г

4

Г

3

Г

4

Т

емп

ер

ат

у

р

а э

к

сп

л

уа

та

ции, °С

от –70 до +75

Р

азм

ер

ы: длина×шир

ина×то

лщина, мм

(1180, 1200, 2360)×580×

×(40, 50, 60, 80, 100)

(1180, 1200, 2360)×580×

×(80, 100, 120)

(1180, 2500, 4000,

4200, 4500, 5000)×

× (580, 600)×

×(40, 50, 60, 100)

107

Фасонные изделия из экструзионного пенополистирола

•  XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE — клиновидные плиты

с заранее созданным уклоном 1,7, 3,4 и 8,3 % (рис. 1.35, 1.36). Предна-
значены для устройства уклона на плоской кровле, увеличения уклона
или изменения стока воды; устройства разуклонки в ендове к водопри-
емным воронкам; создания уклонов (разжелобков) у вентиляционных
шахт и зенитных фонарей; создания дополнительного уклона для от-
ведения воды от парапета (контруклона). Применение клиновидных
плит позволяет отказаться от устройства мокрых стяжек, что особенно
актуально для холодного времени года.

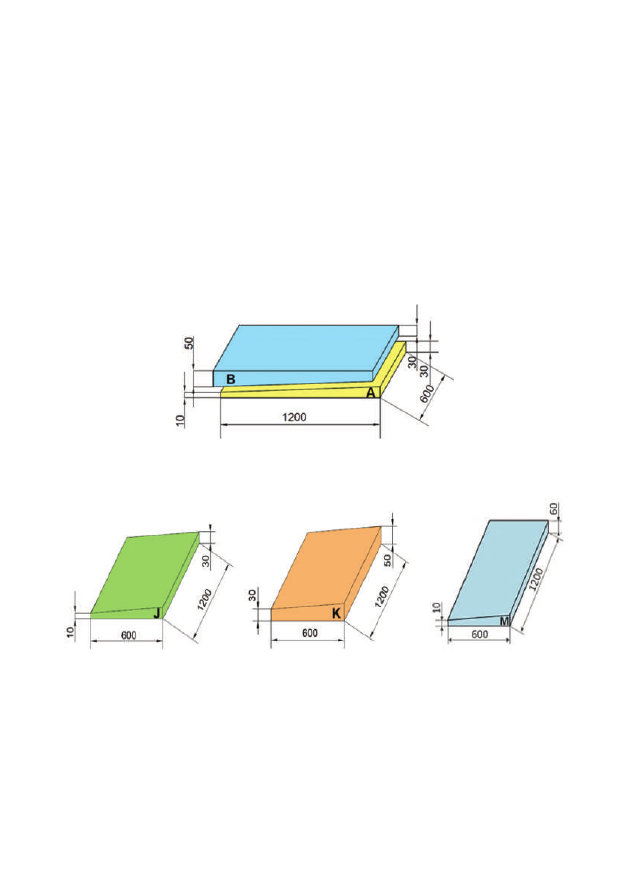

Рис. 1.35. Клиновидные плиты XPS ТЕХНОНИКОЛЬ CARBON PROF

SLOPE 1,7 «А» и «В» из экструзионного пенополистирола с уклоном 1,7 %

Рис. 1.36. Клиновидные плиты XPS ТЕХНОНИКОЛЬ CARBON PROF

SLOPE 3,4 «J», «K» и 8,3 «М» из экструзионного пенополистирола с уклоном

3,4 и 8,3 % соответственно

•  XPS ТЕХНОНИКОЛЬ CARBON ECO DRAIN — плиты из экструзи-

онного пенополистирола со специальными дренажными каналами
(рис. 1.37). Применяются в плоских кровлях для улучшения стока воды
и создания микровентиляции.

108

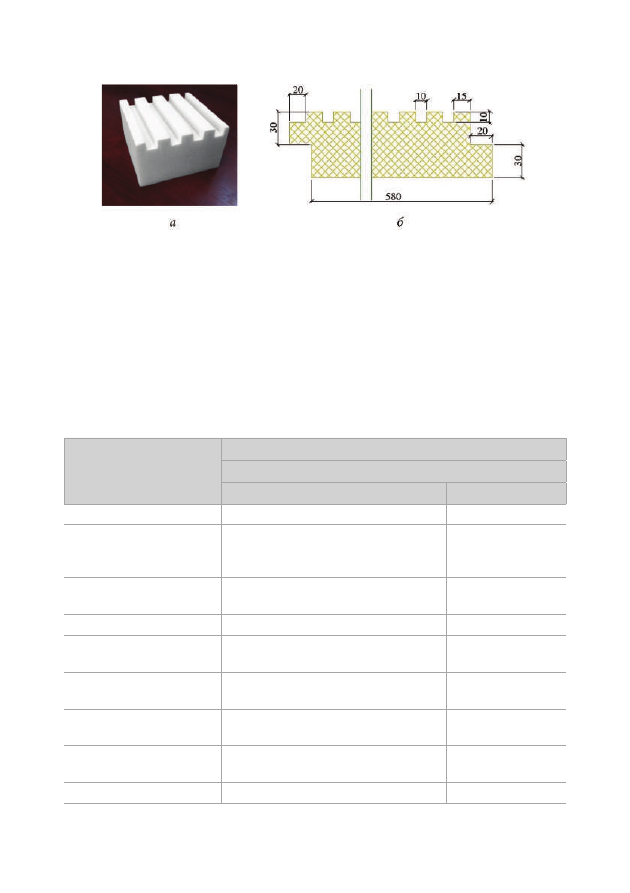

Рис. 1.37. Теплоизоляционные плиты XPS ТЕХНОНИКОЛЬ

CARBON ECO DRAIN:

а — общий вид; б — схема плиты

Физико-механические характеристики фасонных изделий из экстру-

зионного пенополистирола XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE,
XPS ТЕХНОНИКОЛЬ CARBON ECO DRAIN представлены в табл. 1.29.

Таблица 1.29

Физико-механические характеристики фасонных изделий

из экструзионного пенополистирола XPS ТЕХНОНИКОЛЬ CARBON PROF

SLOPE, XPS ТЕХНОНИКОЛЬ CARBON ECO DRAIN

Показатель

Значение показателя

Марки XPS ТЕХНОНИКОЛЬ CARBON

PROF SLOPE

ECO DRAIN

Плотность, кг/м

3

28—30

26—32

Прочность на сжатие, при
10%-ной линейной де-
формации, кПа, не менее

250

250

Прочность при изгибе,
кПа, не менее

300

250

Модуль упругости, МПа

17

17

Теплопр ов одно с ть λ

0

,

Вт/(м·°С), не более

0,028

0,029

Теплопроводность λ

А,Б

,

Вт/(м·°С), не более

0,034

П а р о п р о н и ц а е м о с т ь ,
мг/(м·ч·Па)

0,011

Водопоглощение по объ-
ему, %, не более

0,2

0,2

Группа горючести

Г3

Г4

109

Показатель

Значение показателя

Марки XPS ТЕХНОНИКОЛЬ CARBON

PROF SLOPE

ECO DRAIN

Размеры:
длина×ширина×толщина,
мм

Плиты А/В

Плиты J/K

Плиты М

(1200, 2400)×

×600×60

1200×600×

×(10/30—

30/50)

1200×600×

×(10/30—

30/50)

1200×600×

×(10/60)

Угол уклона, %

1,7

3,4

8,3

—

Полиизоцианурат (PIR)

Полиизоцианурат — теплоизоляционный материал с закрытой яче-

истой структурой; является разновидностью жестких пенополиурета-
нов (ППУ). 3—5 % от его объема занимает твердое вещество, образую-
щее каркас из ребер и стенок и придающее материалу механическую
прочность. Остальные 95—97 % объема занимают мелкие закрытые
поры, заполненные газом с низкой теплопроводностью. В настоящее
время считается лучшим теплоизоляционным материалом.

Плиты из полиизоцианурата

•  Плиты PIR ТехноНИКОЛЬ изготовлены из полиизоцианурата и с

обеих сторон кашированы специальной алюминиевой фольгой
(рис. 1.38). Благодаря закрытой системе ячеек и покрытию из алюмини-
евой фольги плиты практически водонепро-
ницаемы, обладают высокой устойчивостью
к воздействию огня, устойчивы к воздей-
ствию многократных физических нагрузок
(от прохода персонала), имеют низкий ко-
эффициент теплопроводности, не подвер-
жены гниению, устойчивы к плесени, гриб-
ку; сохраняют свои свойства не менее 50 лет.

Основные физико-механические харак-

теристики плит PIR Техно НИКОЛЬ пред-
ставлены в табл. 1.30.

Таблица 1.29 (окончание)

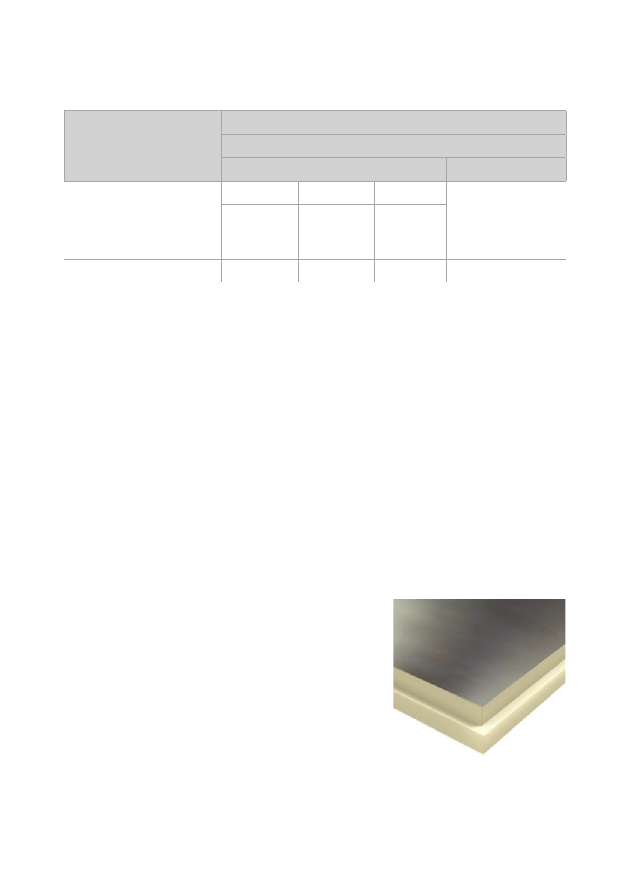

Рис. 1.38. Плиты

PIR ТехноНИКОЛЬ
