115

10%-ной деформации не менее 0,060 МПа (60 кПа) (например ТЕХНО-
РУФ В 60). В случае использования двухслойной (многослойной) систе-
мы утепления для устройства нижних слоев применяются плиты из
каменной ваты с прочностью на сжатие при 10%-ной деформации не
менее 0,030 МПа (30 кПа) (например ТЕХНОРУФ Н 30); для устройства
верхнего слоя — плиты из каменной ваты с прочностью на сжатие при
10%-ной деформации не менее 0,06 МПа (60 кПа) или теплоизоляцион-
ные плиты из экструзионного пенополистирола или пенополиизоциа-
нурата (рис. 1.43, 1.44).

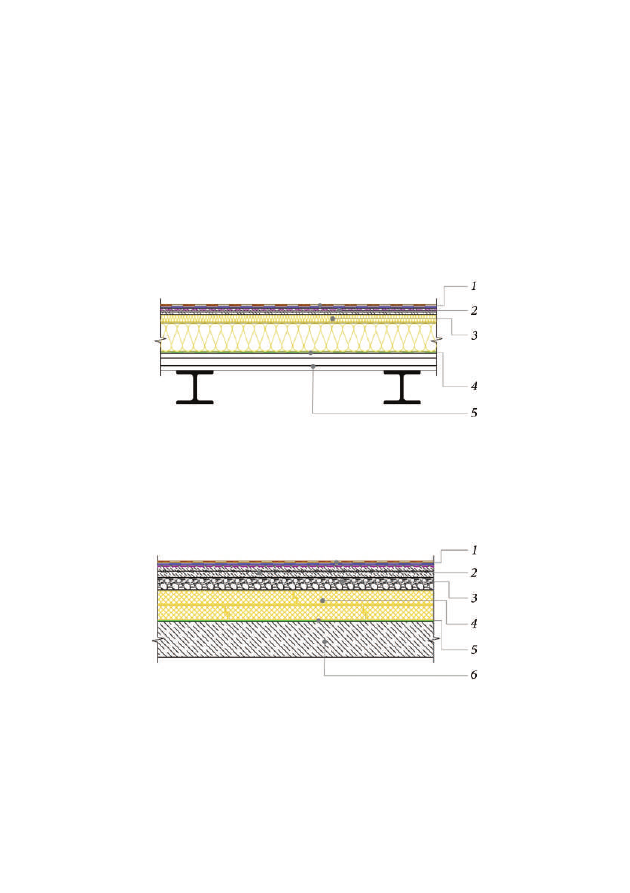

Рис. 1.41. Кровельная система при устройстве сборной стяжки поверх

утеплителя из каменной ваты:

1 — гидроизоляционное покрытие (2 слоя);

2 — основание гидроизоляционного покрытия — сборная стяжка;

3 — теплоизоляционный слой из каменной ваты (например ТЕХНОРУФ 45);

4 — пароизоляционный слой; 5 — несущее основание

Рис. 1.42. Кровельная система при устройстве монолитной стяжки поверх

утеплителя из экструзионного пенополистирола или пенополиизоцианурата:

1 — гидроизоляционное покрытие (2 слоя); 2 — основание гидроизоляционного

покрытия — монолитная стяжка; 3 — уклонообразующий слой;

4 — теплоизоляционный слой из экструзионного пенополистирола (например

ТЕХНОНИКОЛЬ CARBON PROF 300, 400) или пенополиизоцианурата (например

PIR ТЕХНОНИКОЛЬ); 5 — пароизоляционный слой; 6 — несущее основание

116

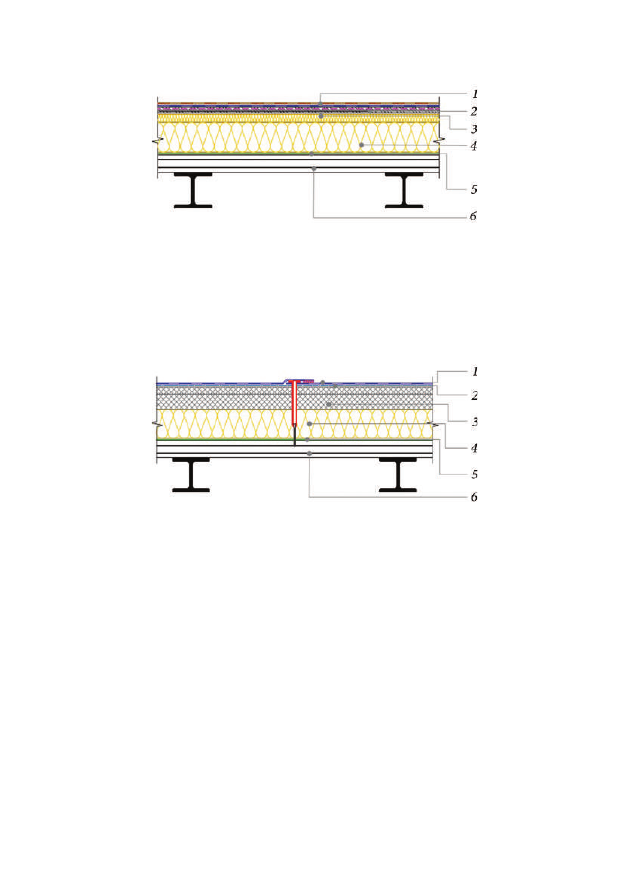

Рис. 1.43. Кровельная система при укладке гидроизоляционного покрытия

на утеплитель из каменной ваты:

1 — верхний слой гидроизоляционного

покрытия; 2 — нижний слой гидроизоляционного покрытия;

3 — теплоизоляционный слой из каменной ваты (например ТЕХНОРУФ В60);

4 — теплоизоляционный слой из каменной ваты (например ТЕХНОРУФ Н30);

5 — пароизоляционный слой; 6 — несущее основание

Рис. 1.44. Кровельная система при укладке гидроизоляционного покрытия

на комбинированный утеплитель:

1 — гидроизоляционное покрытие (2 слоя);

2 — разделительный слой; 3 — теплоизоляционный слой из экструзионного

пенополистирола (например ТЕХНОНИКОЛЬ CARBON PROF 300, 400) или

пенополиизоцианурата (например PIR ТЕХНОНИКОЛЬ);

4 — теплоизоляционный слой из каменной ваты (например ТЕХНОРУФ Н30);

5 — пароизоляционный слой; 6 — несущее основание

При устройстве теплоизоляционного слоя инверсионных крыш при-

меняется экструзионный пенополистирол с прочностью на сжатие при
10%-ной линейной деформации не менее 300 кПа (например ТЕХНО-
НИКОЛЬ CARBON PROF 300, 400) — для неэксплуатируемых крыш и
эксплуатируемых «зеленых» и крыш под тротуарную нагрузку; экстру-
зионный пенополистирол с прочностью на сжатие при 10%-ной линей-
ной деформации не менее 500 кПа (например ТЕХНОНИКОЛЬ CARBON
SOLID 500) — для эксплуатируемых крыш под автомобильную нагрузку.

117

Правила монтажа теплоизоляционного слоя

Укладку теплоизоляционных плит по профилированному листу сле-

дует производить, располагая длинную сторону плит утеплителя пер-
пендикулярно направлению гофр профилированного листа.

Во избежание продавливания утеплителя между гофрами профна-

стила его укладка без дополнительных выравнивающих слоев (цемент-
но-стружечной плиты или плоского хризотилцементного листа) воз-
можна, если толщина слоя утеплителя (b) больше половины расстояния
между гребнями профнастила (a), т.е. b ≥ а/2 (рис. 1.45). При этом ми-
нимальная площадь поверхности опирания утеплителя на ребра проф-
настила составляет не менее 30 %.

При устройстве теплоизоляционного слоя из двух и более слоев швы

между плитами следует располагать вразбежку, обеспечивая плотное
прилегание плит друг к другу (рис. 1.46). Швы между плитами утепли-
теля должны быть не более 5 мм. Теплоизоляционные плиты одного
слоя рекомендуется укладывать со смещением в соседних рядах, равным
половине их длины. Стыки верхнего слоя теплоизоляционных плит ре-
комендуется размещать со смещением не менее 200 мм относительно
стыков нижнего слоя.

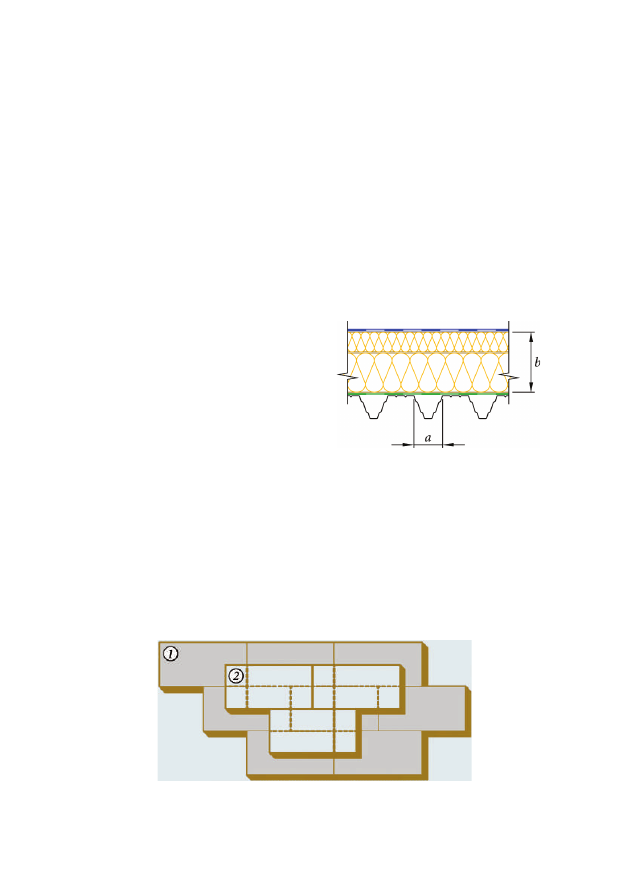

Рис. 1.46. Смещение плит верхнего (2) и нижнего (1) слоев при укладке

Рис. 1.45. Соотношение толщины

утеплителя и расстояния

между гофрами профлиста

118

Крепление теплоизоляционных плит может осуществляться не-

сколькими способами:

клеевым — с помощью горячей битумной мастики;
балластным — устройством сверху балластного слоя — цементно-

песчаной стяжки, тротуарных плиток и т.п. (в основном при устройстве
эксплуатируемых покрытий); масса балласта определяется расчетом на
воздействие ветровых нагрузок с учетом требований СП 20.13330.2011
[43];

механическим — с помощью специальных крепежных элементов.
Для механического крепления слоев утеплителя, клиновидной те-

плоизоляции, кровельного ковра к основанию применяют специальный
кровельный крепеж, получивший название телескопический. Он состо-
ит из пластикового грибка и стального самореза, а в случае крепления

в бетонное основание еще и из
пластикового дюбеля  — гильзы
(рис. 1.47).

Глубина установки крепежа в

профнастил составляет 15—25 мм.
Крепление осуществляется всегда
в верхнюю часть полуволны про-
флиста (рис. 1.48). Глубина уста-
новки крепежа в бетон составляет
45 мм (рис. 1.49).

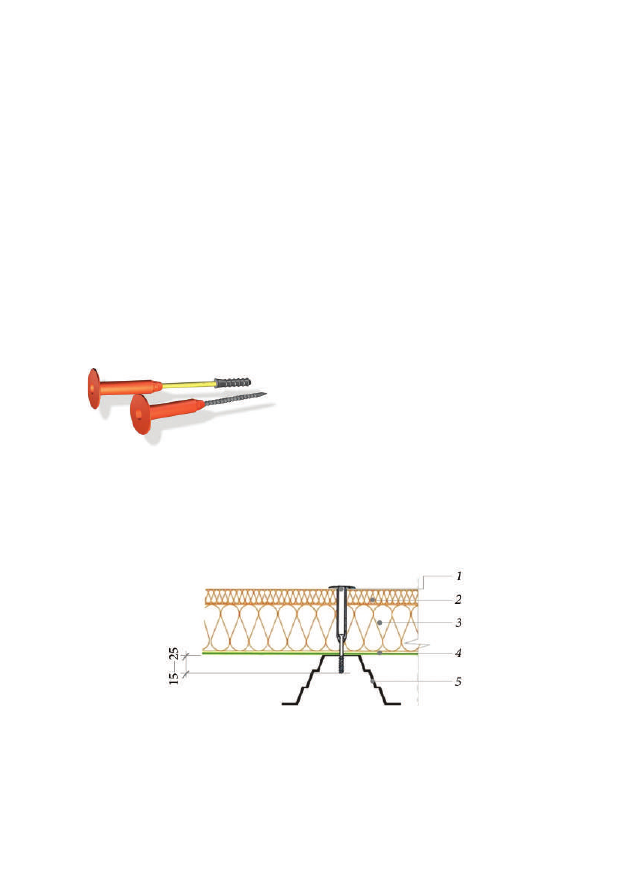

Рис. 1.48. Схема установки телескопического крепежа в профнастил:

1 — телескопический крепеж; 2 — 1-й теплоизоляционный слой из каменной ваты

(например Техноруф В60); 3 — 2-й теплоизоляционный слой из каменной ваты

(например Техноруф Н30); 4 — пароизоляционный слой;

5 — несущее основание из профнастила

Рис. 1.47. Телескопический крепеж

для механической фиксации

теплоизоляционных плит к несущим

 основаниям кровли из профнастила

или бетона

119

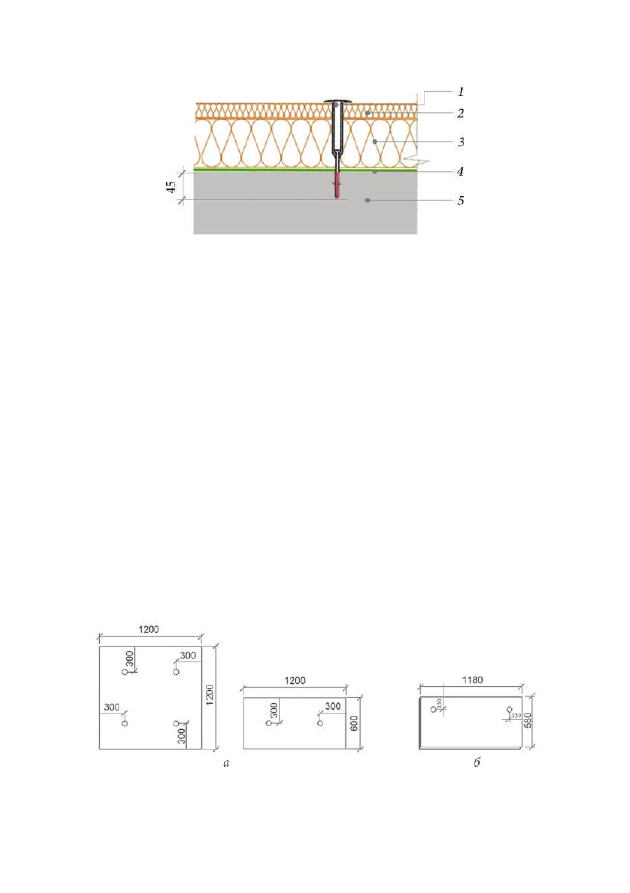

Рис. 1.49. Схема установки телескопического крепежа в бетонное

основание:

1 — телескопический крепеж; 2 — 1-й теплоизоляционный

слой из каменной ваты (например Техноруф В60); 3 — 2-й теплоизоляционный

слой из каменной ваты (например Техноруф Н30); 4 — пароизоляционный слой;

5 — несущее основание из железобетона

Крепление минераловатных плит, плит из экструзионного пенопо-

листирола или пенополиизоцианурата осуществляется отдельно от кре-
пления гидроизоляционного полотна. При укладке теплоизоляции в
несколько слоев не требуется отдельно закреплять каждый слой тепло-
изоляции, достаточно закрепить всю теплоизоляцию целиком.

При механическом креплении теплоизоляционных плит необходимо

устанавливать не менее двух крепежных элементов на плиту утеплителя
или ее часть для плит небольшого размера и не менее четырех — для
плит длиной и шириной более 1 м. Минимальное количество крепеж-
ных элементов 3 шт./м

2

. При укладке плит из экструзионного пенополи-

стирола или пенополиизоцианурата крепеж устанавливается только в
один край, где L-образная кромка закрепляемой плиты прижимает со-
седнюю плиту. Схема крепления утеплителей представлена на рис. 1.50.

Рис. 1.50. Схема крепления утеплителей:

а — минераловатных плит;

б — плит из экструзионного пенополистирола
