110

Таблица 1.30

Физико-механические характеристики плит PIR ТехноНИКОЛЬ

Показатель

Значение показателя

Прочность на сжатие, кПа, не менее

120

Теплопроводность λ, Вт/(м°С)

0,021

Водопоглощение, %, не более

1,0

Группа горючести

Г1—Г2

Минимальная толщина слоя теплоизоляции, мм

24

1.2. Системы плоских крыш

1.2.1. Виды плоских крыш

Плоские крыши имеют уклон от 1,5 до 12 % и различаются по следу-

ющим показателям:

• системе водоотведения:
плоские крыши с наружным водоотведением;
плоские крыши с внутренним водоотведением (рис. 1.39);

Рис. 1.39. Расположение уклонов плоских крыш:

а — плоская крыша

с уклоном к краю; б — плоская крыша с уклоном к центру

•  расположению слоев кровельного пирога:
традиционные — крыши, в которых гидроизоляционный слой рас-

положен выше теплоизоляционного слоя;

инверсионные — крыши, в которых гидроизоляционный слой рас-

положен ниже теплоизоляционного слоя;

• назначению:
неэксплуатируемые — крыши, рассчитанные на пребывание людей,

связанное только с периодическим обслуживанием инженерных систем
здания;

111

эксплуатируемые — крыши, специально оборудованные защитным

слоем (рабочим настилом), предназначенные для использования в каче-
стве зоны для отдыха, размещения спортивных площадок, бассейнов,
автостоянок, вертолетных площадок и т.п., и рассчитанные на пребыва-
ние людей, не связанное с периодическим обслуживанием инженерных
систем здания;

«зеленые» крыши — крыши, поверхность которых частично или

полностью представлена вегетативным слоем, состоящим из растений,
высаженных в растительный субстрат, а также специальных слоев (дре-
нажного, водоудерживающего, аэрационного).

1.2.2. Конструктивные решения

 кровельных покрытий для плоской крыши

Составляющие кровельных систем

Система плоской крыши включает следующие функциональные

слои:

•  несущее основание плоской крыши — часть крыши, служащая опо-

рой для всего кровельного пирога, на которую укладываются изоляци-
онные материалы;

•  пароизоляционный слой, препятствующий попаданию влаги в уте-

плитель при миграции водяного пара, содержащегося в воздухе, изну-
три помещения наружу;

•  теплоизоляционный слой (утеплитель), предназначенный для сни-

жения теплопереноса через конструкцию крыши и сохранения тепла
внутри эксплуатируемого помещения зимой, а летом — для снижения
затрат на кондиционирование;

•  стяжки, распределяющие внешние нагрузки и служащие основани-

ем для гидроизоляционного покрытия;

• уклонообразующий слой;
•  гидроизоляционный слой, защищающий конструкцию от воды;
•  пригрузы, а также слои эксплуатации, обеспечивающие наличие на

кровле ровных поверхностей с высокими противопожарными характе-
ристиками;

•  комплектующие элементы (воронки, флюгарки, крепеж, рейки и

др.), без которых кровельные системы не приобрели бы полноценные
свойства и законченный вид.

112

Несущее основание плоской крыши

Основанием плоской крыши может служить либо стальной профи-

лированный лист (далее — профнастил), либо железобетонное пере-
крытие. В качестве железобетонного основания могут быть использова-
ны сплошные, пустотные или ребристые плиты, а также монолитный
железобетон.

Пароизоляционный слой

Пароизоляционный слой препятствует проникновению влаги из по-

мещений в теплоизоляционные материалы и вышерасположенные слои
крыши. Требуемое сопротивление паропроницанию этого слоя опреде-
ляется исходя из условия баланса пара в системе и недопустимости на-
копления влаги в ограждающей конструкции при расчете за годовой
период эксплуатации. Как правило, это условие достигается, когда па-
ропроницаемость пароизоляционного слоя ниже, чем паропроницае-
мость гидроизоляционного слоя.

Материал для пароизоляционного слоя и количество слоев опреде-

ляют с учетом температурно-влажностного режима в ограждаемых по-
мещениях и климатических условий в районе строительства. Расчет
производят в соответствии с требованиями СП 50.13330.2012 [47].

Для устройства пароизоляционного слоя применяются рулонные би-

тумные материалы, например ПАРОБАРЬЕР С, Биполь П ЭПП, Техно-
эласт Альфа, или полимерные пароизоляционные пленки, описание
которых приведено в разделе 1.1.1.

Биполь П ЭПП, Техноэласт Альфа применяется для устройства паро-

изоляции в конструкциях крыш с несущим бетонным основанием, а
ПАРОБАРЬЕР С и полиэтиленовая пленка ТЕХНОНИКОЛЬ — с несу-
щим основанием из профнастила.

Правила монтажа пароизоляционного слоя

Пароизоляцию рекомендуется укладывать непосредственно перед

устройством теплоизоляционного слоя. До начала укладки пароизоля-
ционного слоя необходимо:

закончить все виды строительных работ на покрытии;

113

установить фасонные элементы из стали в местах примыкания сталь-

ных профилированных настилов к парапетам и стенкам фонарей, тру-
бы, воронки;

установить металлические компенсаторы в местах устройства де-

формационных швов.

Пароизоляционный слой должен быть непрерывным (сплошным) на

всей площади защищаемой от пара конструкции. Перед приклеиванием
пароизоляционного материала бетонное основание и все вертикальные
поверхности изолируемых конструкций (стен, парапетов, вентиляцион-
ных шахт и пр.) необходимо также огрунтовать битумным праймером.
Основания из профнастила не требуют огрунтовки.

Пароизоляционный материал укладывается с перехлестом в боковых

швах на 80—100 мм, а в торцевых швах — на 150 мм, при этом торцевые
нахлесты соседних полотен должны быть смещены относительно друг
друга. Нахлесты полотен битумного или битумно-полимерного парои-
золяционного материала (Биполь П ЭПП, Техноэласт Альфа) сварива-
ются пламенем пропановой горелки или горячим воздухом. Материалы
с самоклеящимся нижним слоем (Паробарьер С) не требуют сварки в
нахлестах.

На крышах с несущим основанием из профилированного листа ру-

лоны пароизоляционного материала раскатываются вдоль волн про-
флиста. Продольные нахлесты пароизоляционного материала составля-
ют 80—100 мм и располагаются на верхних полках профлиста. Склеи-
вание боковых перехлестов пароизоляционных материалов на
основании из профилированного листа должно производиться на верх-
ней плоскости полки листа. Не до-
пускается склеивание боковых
перехлестов пароизоляционного
материала навесу (рис. 1.40).

На все вертикальные поверхно-

сти пароизоляционный материал
необходимо наклеить, заводя его
на высоту, равную толщине тепло-
изоляционного слоя, включая кли-
новидную теплоизоляцию. При
этом пароизоляционный материал
должен герметично приклеивать-

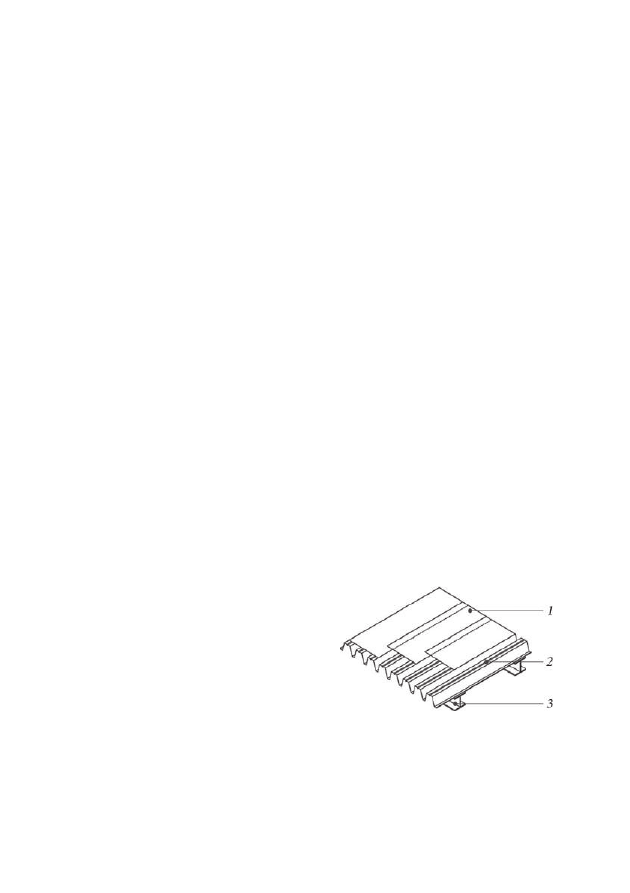

Рис. 1.40. Склеивание перехлестов

пароизоляции в системе с основани-

ем из профнастила:

1 — пароизоля-

ция; 2 — несущее основание (профна-

стил); 3 — несущая конструкция

114

ся к вертикальной поверхности при помощи специальной самоклея-
щейся ленты. В местах примыканий к вертикальным поверхностям стен
жилых и промышленных зданий пароизоляцию рекомендуется уклады-
вать выше переходного бортика (галтели).

Теплоизоляционный слой

При проектировании кровли выбор вида теплоизоляционного мате-

риала проводится с учетом класса функциональной пожарной опасно-
сти здания, степени огнестойкости и класса конструктивной пожарной
опасности в соответствии с требованиями СНиП 21-01—97* [38].

Толщина теплоизоляционного слоя принимается на основании

 теплотехнического расче та в соотве тс твии с тре бованиями
СП 50.13330.2012 [47]. Расчетные параметры окружающей среды для
различных регионов принимаются по СП 131.13330.2012 [41].

Выбор вида теплоизоляционных материалов зависит от следующих

факторов:

требований пожарной безопасности;
величины, характера и интенсивности нагрузок, возникающих при

эксплуатации крыши;

экономической целесообразности.
Для устройства теплоизоляционного слоя традиционных крыш при-

меняются негорючие, гидрофобизированные теплоизоляционные пли-
ты из каменной ваты (например ТЕХНОРУФ, АКСИ РУФ), экструзион-
ного пенополистирола (например XPS ТЕХНОНИКОЛЬ CARBON PROF)
или пенополиизоцианурата (например PIR ТЕХНОНИКОЛЬ) или их
сочетание, укладываемые в один или несколько слоев.

В случае устройства монолитной или сборной стяжки в качестве ос-

нования гидроизоляционного покрытия для утепления применяются
плиты из каменной ваты с прочностью на сжатие при 10%-ной дефор-
мации не менее 0,040 МПа (40 кПа) или плиты из экструзионного пено-
полистирола или пенополиизоцианурата, укладываемые в один или
более слоев (рис. 1.41, 1.42).

При укладке гидроизоляционного слоя непосредственно на утепли-

тель применяется одно- или двухслойная (многослойная) система уте-
пления. При однослойной укладке для устройства теплоизоляционного
слоя применяются плиты из каменной ваты с прочностью на сжатие при
