элемент конька укладывают самоклеящимися полосами вниз, после
монтажа конька снимают защитную пленку и прикатывают аэроэле-
мент резиновым валиком к панелям черепицы до полного склеивания с
ними. Полукруглые коньковые элементы укладывают с нахлестом 20 мм
и фиксируют сверху по краям гальванизированными гвоздями либо са-
морезами к коньковому брусу.

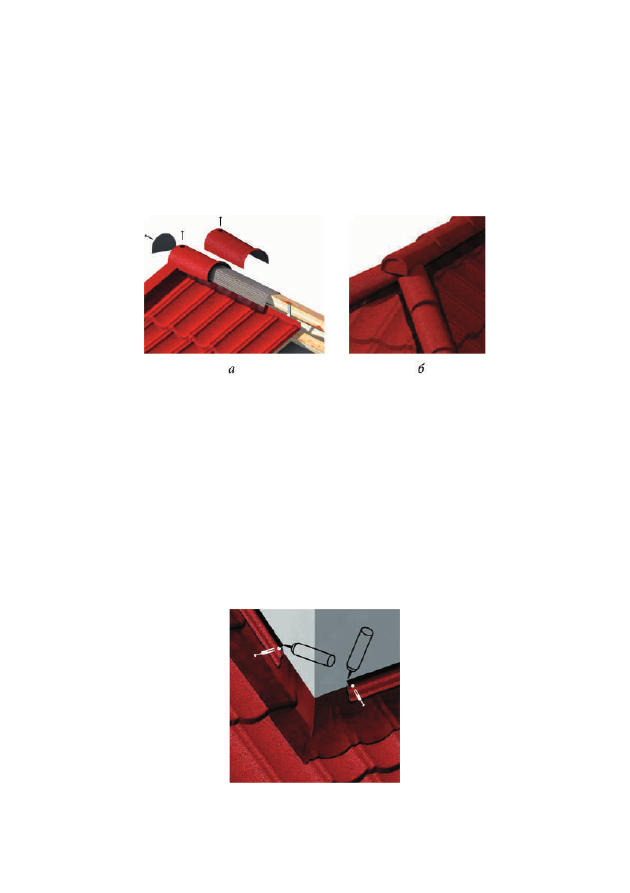

Рис. 1.164. Устройство конька:

а — установка конькового бруса;

б — соединение конька и ребра

• Выполнение примыканий
Вариант 1. Если панели примыкают вплотную к трубе, то стык па-

нелей и трубы изолируют специальным рулонным самоклеящимся ги-
дроизоляционным материалом. Для предотвращения сползания гидро-
изоляции с трубы ленту для примыканий закрепляют механически спе-
циальными планками (рис. 1.165). Этот вариант не подходит для домов,
имеющих большую усадку и деформации, например деревянных бре-
венчатых или брусовых.

Рис. 1.165. Выполнение примыкания к каменной трубе по варианту 1

221

Вариант 2. Панель, которая примыкает к трубе, обрезают под 45°, а

верхнюю часть панели отгибают. Примыкание ската к тыльной стороне
трубы выполняют при помощи плоского листа (1250×600 мм)
(рис. 1.166, а). Для его опоры монтируют сплошной деревянный настил
из досок толщиной 25 мм. Длина листа складывается из ширины трубы
плюс 20 см. Ширина листа складывается из шага обрешетки, высоты
заведения на трубу и отгиба на контрбрус. Монтаж выполняют согласно
схеме (рис. 1.166, б). Верхнюю часть панели, примыкающую к трубе,
промазывают герметиком. По периметру трубы монтируют прижим-
ную планку с последующей механической фиксацией и герметизацией
(рис. 1.166, в). Этот вариант подходит для любых типов домов.

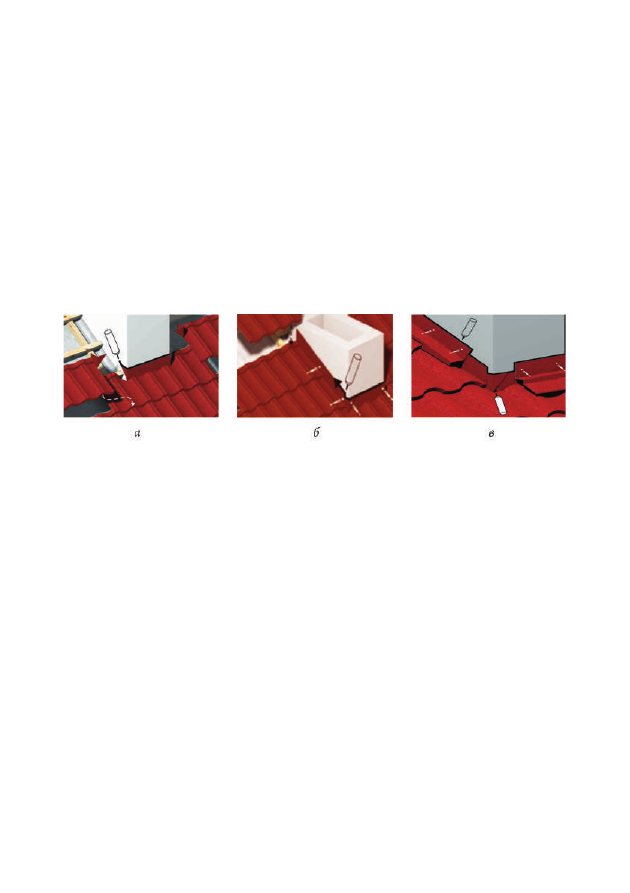

Рис. 1.166. Выполнение примыкания к каменной трубе по варианту 2:

а — обрезка панелей; б — формирование стыка панелей на тыльной

стороне трубы; в — герметизация стыка

Примыкание к стене является частным случаем примыкания к трубе

и выполняется аналогично.

Системы водоотведения скатных крыш

Для удаления воды с поверхности скатных крыш предусматривается

наружный организованный водоотвод (рис. 1.167). Расстояние между
водосточными трубами должно составлять не более 24 м, а площадь
поперечного сечения водосточных труб должна приниматься из рас-
чета 1,5 см

2

 на 1 м

2

 площади кровли.

Для устройства организованного водоотвода со скатных крыш при-

меняются водосточные системы из оцинкованной стали, меди, титан-
цинка, алюминия или пластика. В последние годы наибольшее распро-
странение получили пластиковые водосточные системы из поливи-
нилхлорида. Элементы водосточной системы представлены на рис. 1.168.

222

Рис. 1.167. Системы наружного водоотвода

Рис. 1.168. Пластиковые водосточные системы:

1 — водоприемная воронка;

2 — водосточный желоб; 3 — заглушка; 4 — внутренний и наружный углы желоба;

5 — соединительная муфта; 6 — хомут; 7 — водосточная труба; 8 — водосточный слив

Водосточный желоб предназначен для сбора дождевой воды с кровли;
он фиксируется на кронштейнах, установленных с промежутком 600—
900 мм и обеспечивающих уклон 1 см на 3,5 м. Водоприемная воронка
служит для соединения желобов и трубы в целях отвода воды из водо-
сборной в водосливную систему. Для изменения направления потока
воды применяются внутренние и наружные углы желоба. На торцах
желоба устанавливаются заглушки, которые обеспечивают постоянную
фиксацию, герметичность и жесткость желоба. Вертикальный сток до-

223

ждевой воды осуществляется по водосточной трубе, которая крепится
к фасаду здания хомутами. Для герметичного соединения водосточных
труб применяются соединительные муфты. Водосточный слив обеспе-
чивает отвод воды из водосточной системы на землю. Для предотвра-
щения засора водосточной системы предусмотрена защитная решетка.

Водосточные системы из ПВХ могут быть использованы при темпе-

ратуре от –50 до +50 °C, они устойчивы к ультрафиолетовому облуче-
нию и не подвержены коррозии. Пластиковая водосточная система мо-
жет устанавливаться как на новые, так и на уже эксплуатируемые здания
любой конфигурации.

В соответствии с СП 118.13330.2012 [40] допускается предусматри-

вать неорганизованный водоотвод с крыш 1—2-этажных зданий при
устройстве козырьков над входами. При неорганизованном водоотводе
вынос карниза от плоскости стены должен составлять не менее 600 мм.

 1.3.6. Мансарды

Мансарда — этаж в чердачном пространстве, фасад которого полно-

стью или частично образован поверхностью (поверхностями) наклон-
ной или ломаной крыши, при этом линия пересечения плоскости кры-
ши и фасада должна быть на высоте не более 1,5 м от уровня пола ман-
сардного этажа.

Использование чердаков в качестве мансардных с жилыми и под-

собными помещениями обеспечивает значительное снижение стоимо-
сти строительства. Высота чердака зависит от уклона крыши, ширины
здания и высоты стен над чердачным перекрытием. Дополнительный
резерв площади квартиры особенно целесообразен в домах с высокими
чердачными помещениями.

Мансардный этаж может занимать всю площадь здания либо его

часть, но, как правило, в пределах лежащих ниже стен основного здания.
Архитектурно-планировочные решения могут иметь широкий диапа-
зон, а помещения — любую площадь и конфигурацию (рис. 1.169).

При проектировании мансарды следует предварительно выбирать ее

планировочную схему (например секционную, коридорную, смешан-
ную). Для обычного жилья принимается в основном секционная струк-
тура плана. Для специальных видов жилища может быть принята кори-
дорная либо смешанная схема.

224

Рис. 1.169. Мансарды

Существуют различные технические решения по устройству секци-

онных мансардных этажей. Наибольшее распространение получили
следующие варианты:

•  мансардный этаж без пристенка (рис. 1.170, а);
•  мансардный этаж с пристенком (рис. 1.170, б);
•  помещения с плоской крышей (рис. 1.170, в).

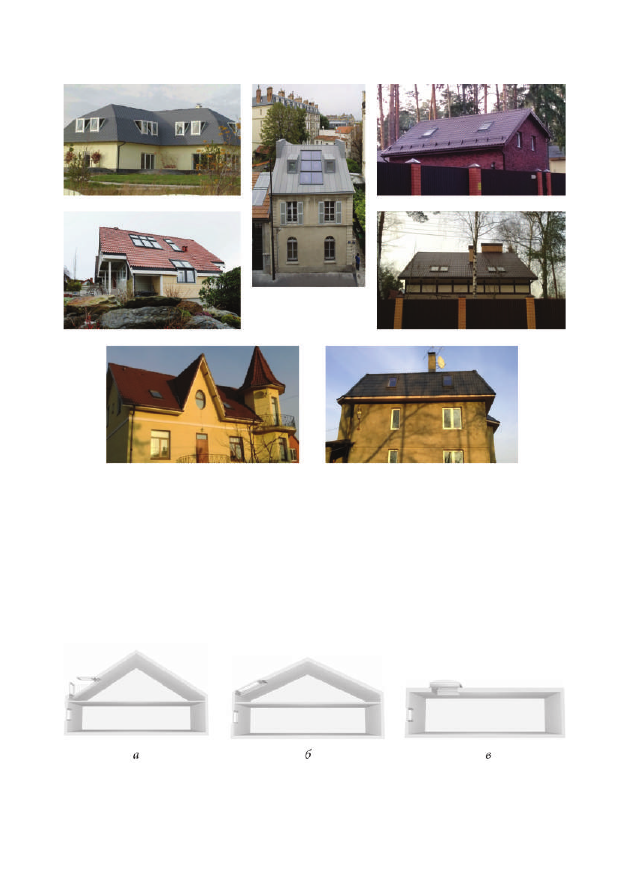

Рис. 1.170. Системы мансардных этажей:

а — мансардный этаж без пристенка;

б — мансардный этаж с пристенком; в — помещения с плоской крышей
