280

В зависимости от обработки поверхности существуют различные

виды керамогранита, некоторые из них перечислены ниже:

• глазурованный — керамогранит с нанесенной глазурью с последу-

ющим обжигом;

• неполированный;
• полированный — керамогранит с механически обработанной (от-

полированной) поверхностью;

•  с рельефной поверхностью — керамогранит, поверхность которого

обработана таким образом, чтобы имитировать структуру и вид, напри-
мер, натурального камня, а также создавать рельефные рисунки;

• сатинированный — керамогранит, блестящая поверхность которо-

го достигается нанесением перед обжигом на его поверхность слоя ми-
неральных солей.

Введение в сырьевую массу минеральных пигментов позволяет полу-

чать изделия различных расцветок (рис. 2.8).

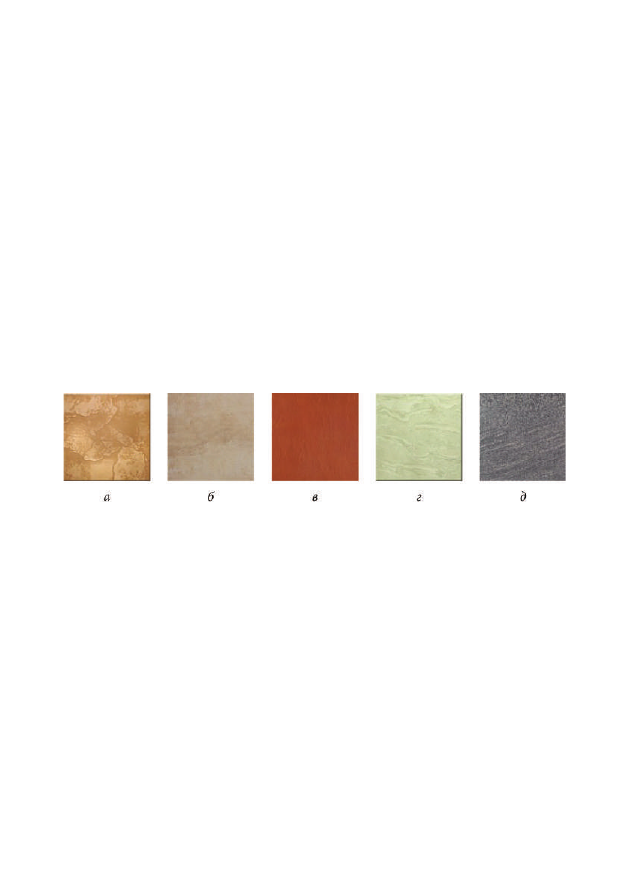

Рис. 2.8. Виды плиток из керамогранита ЭСТИМА (пр-во Россия):

а — Antica;

б — Bolero; в — Country; г — Dream; д — Energy

Фасадные панели из фиброцементных плит

Фиброцементные плиты — облицовочный материал, состоящий из

легкого бетона с синтетической фиброй (чаще всего — целлюлозной), с
защитным акриловым или полиуретановым покрытием. Наружный
слой плиты имеет различные текстуры и окраску, имитирующие раз-
личные материалы (мрамор, кирпич, дерево и др.) (рис. 2.9). Панели
также могут иметь самоочищающееся покрытие — гидрофильную не-
органическую пленку.

Монтаж панелей производится на металлический или деревянный

каркас при помощи саморезов, шляпки которых покрываются специ-
альной краской в тон панели, благодаря чему они становятся незамет-
ными. Толщина панелей составляет 10—20 мм.

281

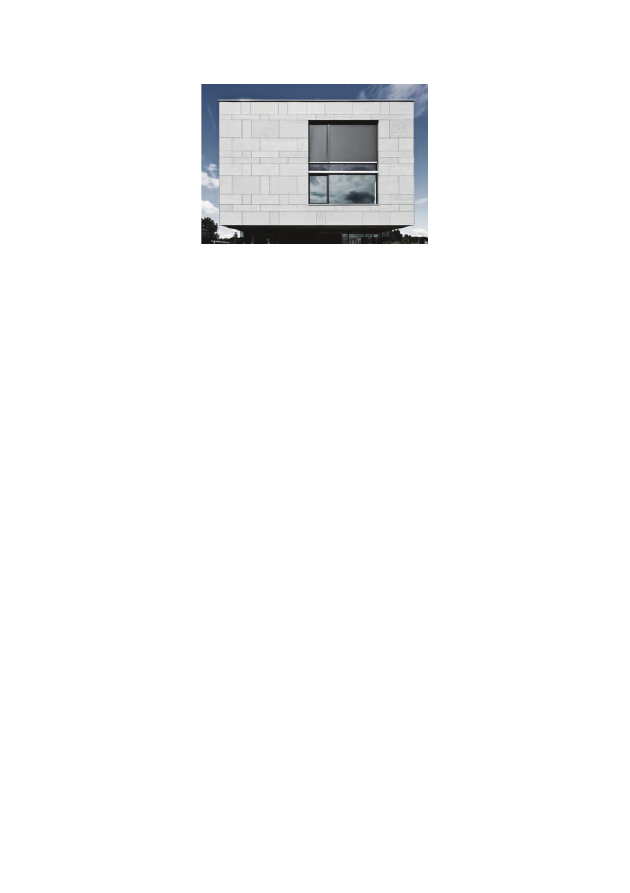

Рис. 2.9. Фасадные фиброцементные панели

ЭКВИТОН (пр-во Бельгия)

Основными достоинствами фасадных панелей из фиброцементных

плит являются долговечность (более 20 лет), высокая морозостойкость
(F100), стойкость к коррозии, УФ-излучению и к перепадам температур,
негорючесть (группа НГ), экологическая безопасность.

Фасадные панели (сайдинг)

Фасадные панели (сайдинг) используются в качестве облицовочного

слоя в навесных вентилируемых фасадных системах.

Впервые такие панели стали применять в Северной Америке в XIX в.

Строганые и крашеные деревянные доски прибивали к стене под углом
таким образом, чтобы следующий горизонтальный слой немного на-
висал над предыдущим — при таком расположении досок вода скаты-
валась по облицовке. Такую обшивку стали называть сайдингом.
В 50-х гг. XX в. в США и Канаде начали производить виниловые фасад-
ные панели, намного более долговечные, чем деревянные, не требующие
ухода, простые в монтаже. В то же время появились металлические па-
нели — металлосайдинг, а также цементные — цементный сайдинг.

Фасадные панели, образуя ровную и гладкую поверхность здания,

делают ее привлекательной. В отличие от фасадной краски и штукатур-
ки сайдинг не требует тщательной подготовки поверхности стены: при
ее неровности и бугристости сайдинг легко скрывает все изъяны. В на-
стоящее время выпускают панели различных профилей: плоские, с ре-
брами, рифленые и с текстурой, повторяющей деревянное волокно.

Рассмотрим основные виды фасадных панелей, получивших наи-

большее применение: металлические и полимерные (виниловые).

282

Металлические фасадные панели с полимерным покрытием

Металлические фасадные панели — изделия из листового металла,

которым при помощи листогибочного, профилегибочного и другого
оборудования придается определенная форма.

На панели наносятся полимерные покрытия, обеспечивающие за-

щиту от воздействия ультрафиолетового света, влаги и атмосферных
осадков и выполняющие декоративную функцию. Полимерные покры-
тия изготавливают из полиэфира, пластифицированного поливинил-
хлорида (пластизоля), пурала (полиуретана, модифицированного по-
лиамидом) и др.

Металлические панели производятся в основном из алюминия и

оцинкованной стали. Каждый из этих материалов имеет свои преиму-
щества.

Алюминиевые панели имеют небольшой вес (около 7 кг/м

2

); они поч-

ти на 25 % легче, чем аналогичные, изготовленные из стали (вес которых
составляет около 9 кг/м

2

). За счет этого при их использовании на фасад

здания и на крепежные элементы приходятся меньшие нагрузки. Кроме
того, алюминий не подвержен коррозии и не требует специальной анти-
коррозийной защиты. К преимуществам стальных панелей следует от-
нести высокую прочность, высокий коэффициент сопротивления раз-
личным видам деформаций, а также возможность использования в
широком температурном диапазоне (от –50 до +80 °C).

К общим достоинствам металлических фасадных панелей следует

отнести:

•  высокую долговечность (30 и более лет);
•  высокую морозостойкость (до 50 циклов замораживания — отта-

ивания);

• водонеприницаемость;
•  защиту от наружных электромагнитных излучений;
•  простоту монтажа и эксплуатации;
•  возможность применения на зданиях различной этажности;
•  широкую цветовую гамму.
Кроме того, металлические панели не содержат материалов, пред-

ставляющих опасность для здоровья человека, и не выделяют вредные
вещества в окружающую среду при эксплуатации.

Металлические панели можно устанавливать вертикально и гори-

зонтально на специальные направляющие конструкции навесного фа-

283

сада. В монтаже стальных фасадных панелей используют гвозди из не-
ржавеющего материала или шурупы-саморезы.

Согласно ТУ 5285-007-50531895—2013 [67] размеры фасадно-обли-

цовочных панелей должны находиться в следующих пределах: ширина
от 200 до 280 мм; длина от 0,5 до 6 м (по согласованию с потребителем
допускается изготавливать панели длиной до 12 м); толщина 0,5—0,7 мм.

В качестве примера стальных фасадных панелей рассмотрим метал-

лосайдинг ТМ Grand Line — GL и GL M2 (производство завода «Метал-
лист» г. Обнинска).

•  GL (корабельная доска) представляет собой классический профиль

фасадной (сайдинговой) панели, который получил наибольшее распро-
странение на территории России. Благодаря своей форме этот профиль
удобен в использовании и легко устанавливается (рис. 2.10).

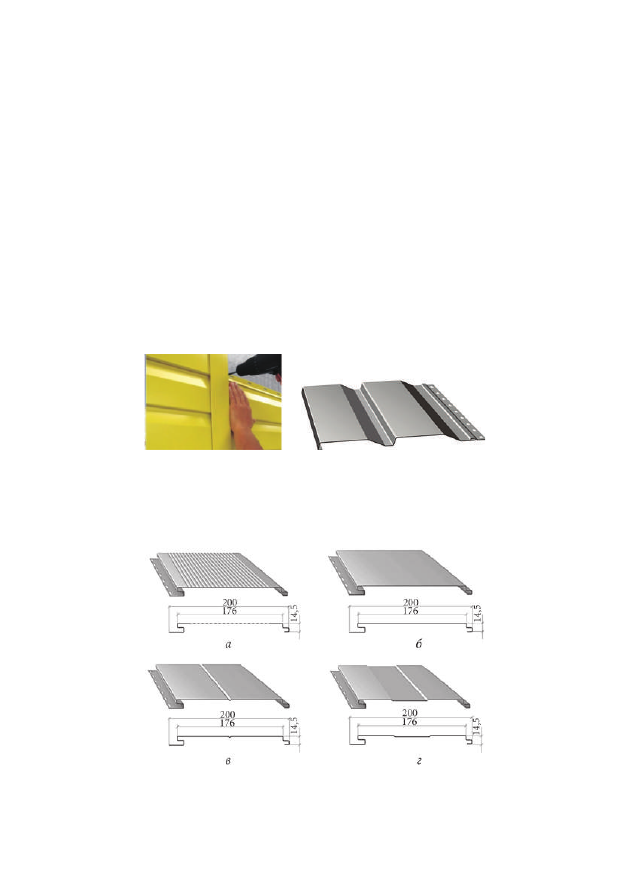

Рис. 2.10. Металлические сайдинговые панели GL (корабельная доска)

• GL M2 — серия металлических сайдинговых панелей различных

профилей (рис. 2.11).

Рис. 2.11. Металлические сайдинговые панели GL М2 серий:

а — Golf; б — Classic; в — Line; г — Prof

284

Размеры металлических сайдинговых панелей ТМ Grand Line пред-

ставлены в табл. 2.22.

Таблица 2.22

Размеры сайдинговых панелей GL и GL M2

Размеры

GL

(корабельная доска)

GL M2

Ширина листа габаритная, мм

260

200

Ширина листа рабочая, мм

240

176

Высота профиля, мм

12

14,5

Толщина металла, мм

0,5

0,5

Длина листа, мм

500—6000

Металлический сайдинг используют в отделке фасадов как частных

жилых домов, так и административных зданий (рис. 2.12).

Рис. 2.12. Фасады с металлическим сайдингом

Фасадные панели из полимерных материалов
(виниловые фасады)

Виниловые фасадные панели (виниловый сайдинг) — изделия, изго-

товленные методом экструзии из поливинилхлорида (ПВХ) с добавле-
нием модификаторов, стабилизаторов, пигментов и других составляю-
щих, которые регулируют свойства материала. Панели изготавливают в
