виде полос длиной 2500—4000 мм, шириной 200—300 мм, толщиной
0,9—1,2 мм с замком-защелкой и перфорированной кромкой для гвоз-
дей (саморезов), которые собираются в секции любых размеров по дли-
не. Сайдинг сравнительно просто монтируется, комплектуется добор-
ными элементами: деталями оформления углов, соединительными
планками и т.п. На российском рынке виниловый сайдинг представлен
различными фирмами-производителями: Holzplast, Docke, Sayga и др. На
рис. 2.13 изображены основные элементы винилового сайдинга компа-
нии Holzplast [83].

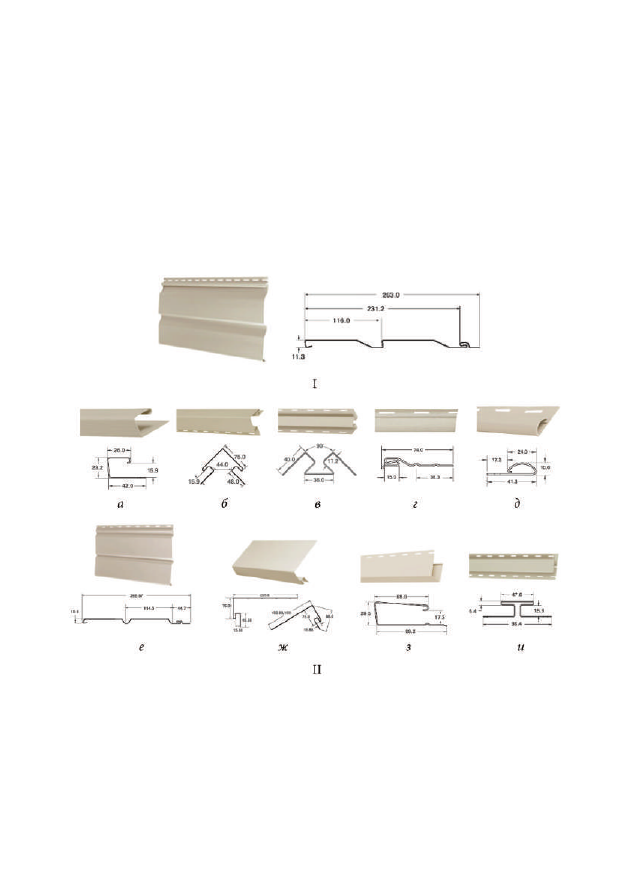

Рис. 2.13. Виниловая сайдинговая панель Holzplast (I)

и доборные элементы (II):

а — J-профиль; б — угол внешний;

в — угол внутренний; г — стартовая планка; д — финишная планка;

е — софит; ж — околооконный профиль; з — наличник; и — Н-профиль

Виниловые панели могут иметь гладкую и рельефную поверхность и

самые разнообразные расцветки (рис. 2.14, 2.15).

286

Рис. 2.14. Цветовая гамма виниловых сайдинговых панелей Holzplast

Рис. 2.15. Фасады с виниловым сайдингом

Виниловые фасадные панели имеют следующие характеристики:
•  прочность при растяжении — 35—55 МПа;
•  вес — 5—6 кг/м

2

;

•  диапазон рабочих температур — от –50 до +50 °С;
•  морозостойкость — более 50 циклов замораживания — оттаива-

ния;

• водонепроницаемость;
•  долговечность — более 30 лет;
•  пожаробезопасность — группа Г1.
Кроме того, виниловые панели не подвержены гниению и коррозии,

просты в монтаже и эксплуатации, имеют широкую цветовую гамму.

287

Фасадные сэндвич-панели

Сэндвич-панели представляют собой трехслойную конструкцию, со-

стоящую из двух оцинкованных пластин (обшивки) из профильного
металла (толщиной 0,5 мм), между которыми расположен утеплитель
(толщиной 40—200 мм). Металлические пластины с обеих сторон за-
щищены устойчивым к коррозии полимерным покрытием, которое мо-
жет быть выполнено из составов на
основе полиэфира (PE), полиуретана
(PUR), поливинилхлорида (PVC) и др.
Соединение пластин с утеплителем
осуществляется с помощью полиуре-
танового клея. В качестве утеплителя
может быть использована минераль-
ная вата, экструзионный пенополи-
стирол, пенополиуретан (рис. 2.16).

Наибольшее распространение в качестве теплоизоляционного слоя

в трехслойных стеновых сэндвич-панелях с металлическими обшивка-
ми получили минераловатные плиты. В качестве примера приведем
плиты ТЕХНОСЭНДВИЧ С ТехноНиколь.

•  ТЕХНОСЭНДВИЧ С ТехноНиколь — гидрофобизированные него-

рючие теплозвукоизоляционные плиты из минеральной ваты на основе
горных пород базальтовой группы на низкофенольном связующем. Ос-
новные характеристики минераловатных плит ТЕХНОСЭНДВИЧ С
Техно

Николь приведены в табл. 2.23.

Таблица 2.23

Основные характеристики минераловатных плит

ТЕХНОСЭНДВИЧ С ТехноНиколь

Показатель

Значение показателя

Плотность, кг/м

3

110—130

Теплопроводность λ

0

,

Вт/(м∙°C), при 25 °С, не более

0,041

Прочность на сжатие при 10%-ной деформации, кПа, не
менее

—

Предел прочности на отрыв слоев, кПа, не менее

100

Предел прочности при сжатии, кПа

60

Рис. 2.16. Сэндвич-панели

288

Показатель

Значение показателя

Прочность на сдвиг (срез), кПа, не менее

50

Влажность по массе, %, не более

0,5

Водопоглощение по объему, %, не более

1,5

Горючесть

НГ

Коэффициент паропроницаемости, мг/(м·ч·Па), не менее

0,3

Содержание органических веществ, %, не более

4,5

Длина, мм

1000, 1200

Ширина, мм

500,600

Толщина, мм

40—180

Крепление сэндвич-панелей к каркасу осуществляется при помощи

саморезов (по дереву или по металлу). Для бетонного основания стен
используются дюбели. Стыковка панелей осуществляется пазогребне-
вым соединением, которое обеспечивает прочность соединения и соз-
дает защиту стен от влаги. Стыки и швы дополнительно обрабатывают-
ся герметизирующей мастикой, прокладками из полиуретана, неопре-
но-полиуретановой лентой или полиуретановой пеной. Торцевые швы
заполняются минеральной ватой или монтажной пеной и закрываются
специальными планками.

2.2. Классификация систем изоляции фасадов
и общие принципы проектирования

Фасадная система — система, состоящая из материалов, изделий, эле-

ментов и деталей (включая архитектурно-декоративные элементы), а
также совокупности технических и технологических решений, опреде-
ляющих правила и порядок установки этой системы в проектное поло-
жение, предназначенная для отделки, облицовки (в случае использова-
ния штучных материалов) и теплоизоляции наружных стен зданий и
сооружений различного назначения в процессе их строительства, ре-
монта и реконструкции [50].

Системы наружного утепления зданий позволяют эффективно ре-

шать вопросы энергосбережения. Кроме того, их применение в совре-

Таблица 2.23 (окончание)

289

менном строительстве дает широкие возможности архитекторам и про-
ектировщикам для создания неповторяемого облика зданий, придавая
им разнообразные архитектурные формы.

Классификация систем изоляции фасадов

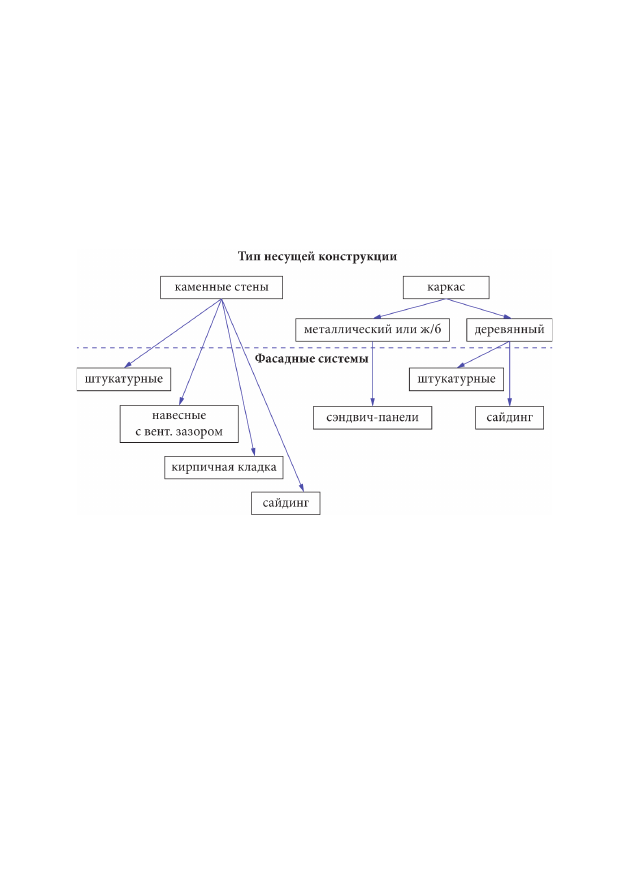

В зависимости от типа несущей конструкции и системы изоляции

различают следующие виды фасадных систем:

Общие принципы проектирования

тепловой защиты зданий

Необходимый уровень теплозащиты наружных ограждающих кон-

струкций определяется требованиями СП 50.13330.2003 [61]. Мини-
мальное допустимое сопротивление теплопередаче стен и покрытий
зависит от типа здания (жилые, общественные или производственные)
и климатических условий их эксплуатации.

При проектировании тепловой защиты зданий различного назначе-

ния необходимо соблюдать ряд условий, изложенных в СП 23-101—2004
[52].

Одним из таких условий является применение эффективных тепло-

изоляционных материалов с минимумом теплопроводных включений и
стыковых соединений в сочетании с надежной гидроизоляцией, не до-
