2.4.1. Фасадные системы зданий

 на металлическом каркасе

Существует 2 основных типа конструкций металлического каркаса:
1) металлический каркас из прокатных профилей толщиной более

4 мм;

2) легкий стальной тонкостенный каркас из холодногнутых профи-

лей толщиной до 4 мм (далее — ЛСТК).

По способу установки различают рамные конструкции, которые

монтируют поэлементно, и структурные, монтаж которых проводят
укрупненными блоками.

В зданиях на металлическом каркасе из прокатных профилей каркас-

ные элементы выполнены из углеродистой или низколегированной ста-
ли с защитным покрытием. Это могут быть стойки из фасонного про-
ката (балки, швеллеры, уголки и профили специального назначения),
замкнутые гнутосваренные профили прямоугольного сечения или фер-
мы из труб. Прочностные характеристики металлического каркаса по-
зволяют строить большепролетные здания. Такие системы чаще исполь-
зуются при возведении сооружений производственного, складского и
административного назначения. Однако существуют примеры строи-
тельства жилых металлокаркасных зданий.

Здания на легком стальном тонкостенном каркасе. Легкий тонко-

стенный каркас из холодногнутых профилей стал применяться в отече-
ственном строительстве сравнительно недавно — около 20 лет назад.
Несущей основой каркаса являются профили различной конфигурации
редуцированного сечения. Толщина стали у профилей без учета толщи-
ны защитно-декоративного покрытия варьируется в зависимости от
назначения — от 0,4 до 4 мм. Крепление элементов осуществляется с
помощью самонарезающих винтов.

Профили ЛСТК изготавливаются из рулонной стали методом холод-

ной прокатки на автоматических профилегибочных станах или из ли-
стовых заготовок на листогибочных прессах. Благодаря тому, что высо-
кая устойчивость здания обеспечивается тонкостенными конструкци-
ями, заполненными теплоизоляцией низких марок, удельный вес таких
зданий меньше удельного веса аналогичных зданий на металлическом
каркасе из прокатных профилей.

Так, вес 1 м

2

 несущего стального каркаса составляет 20—25 кг, а вес

1 м

2

 готового здания — около 150 кг. Малый вес конструкции позволяет:

336

•  снизить затраты на фундамент, транспортировку в удаленные и

труднодоступные районы;

•  расширить возможности строительства на нестабильных грунтах

и в сейсмоопасных зонах;

•  осуществить строительство в условиях сложившейся тесной город-

ской застройки без применения тяжелой грузоподъемной техники;

•  применить ЛСТК при реконструкции зданий (в том числе сильно

изношенных).

Стальные профили защищают от коррозии различными видами по-

крытий: цинковым, алюмоцинковым или защитно-декоративным лако-
красочным покрытием.

Для того чтобы в месте контакта стального профиля, обладающего

высокой теплопроводящей способностью, не образовывался «мостик
холода», между слоем обшивки и полкой профиля устанавливают про-
кладки из полиуретана.

Другим способом уменьшения влияния «мостиков холода» является

использование термопрофиля — балки редуцированного сечения со
сквозными продольными канавками, прорезанными в шахматном по-
рядке. Благодаря такой перфорации, за счет увеличения эффективного
пути теплового потока значительно улучшаются теплоизолирующие
свойства всей конструкции. Кроме того, термопрофили обладают хоро-
шими виброакустическими свойствами.

Здания на металлическом каркасе, как правило, монтируют поэле-

ментно. Изнутри каркас обшивается гипсокартоном или гипсоволокни-
стым листом. Применение древесно-стружечных плит в металлическом
каркасе не получило широкого распространения, так как пропитка этих
материалов для защиты от гниения содержит силикат натрия, вызыва-
ющий коррозию металла.

В качестве примера фасадной системы заданий на металлическом

каркасе рассмотрим систему из сборных сэндвич-панелей с виниловым
сайдингом.

Фасадные системы из сборных сэндвич-панелей

Система ТН-ФАСАД Сэндвич предназначена для изоляции сооруже-

ний металлокаркасного типа, имеющих различные назначения: склад-

337

ские ангары, производственные павильоны, спортивные, торговые и
развлекательные комплексы, автомойки, бассейны, птицефабрики и др.

Основным элементом системы ТН-ФАСАД Сэндвич (рис. 2.63) явля-

ется специальный сэндвич-профиль — объемная тонкослойная кон-
струкция, изготовленная холодным формованием из покрытого поли-
мером оцинкованного стального листа. Профили устанавливаются друг
на друга и крепятся к каркасу здания и между собой саморезами. Воз-
можность использования в системе ТН-ФАСАД Сэндвич легких тепло-
изоляционных плит ТЕХНОЛАЙТ (см. раздел 2.1.3) обусловлена нена-
гружаемой схемой применения теплоизоляции. Для защиты утеплителя
от увлажнения теплоизоляционные плиты покрываются гидро-, ветро-
защитной пленкой.

Для повышения герметичности системы все стыки сэндвич-профи-

лей между собой и примыкания профилей к металлокаркасу проклеи-
ваются специальными пароизоляционными уплотнителями. В качестве
внешней облицовки может быть применен виниловый сайдинг.

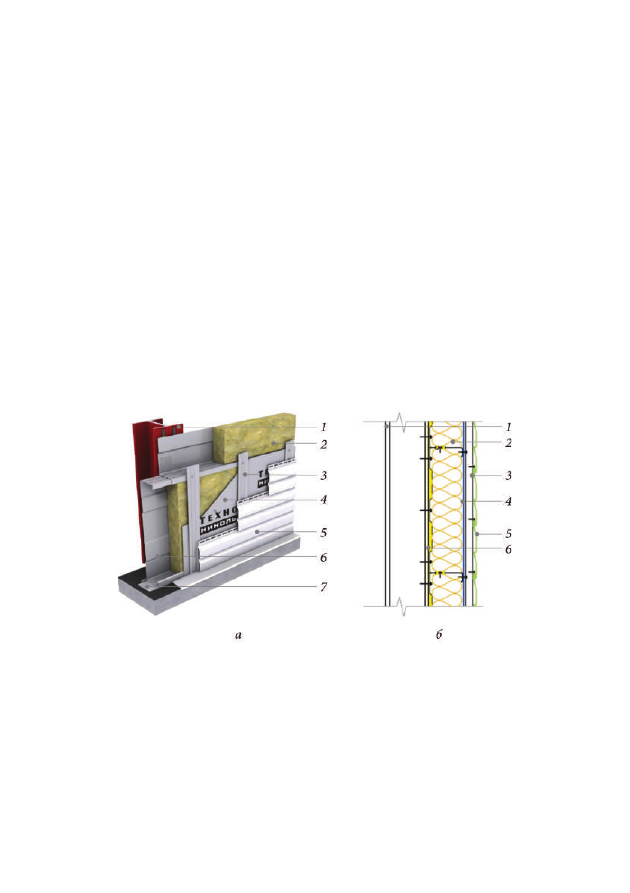

Рис. 2.63. Фасадная система из сборных сэндвич-панелей

ТН-ФАСАД Сэндвич:

а — общий вид; б — схема; 1 — несущая рама здания;

2 — минераловатный утеплитель ТЕХНОЛАЙТ; 3 — контррейка (металлический

профиль); 4 — гидро-, ветрозащитная пленка; 5 — виниловый сайдинг;

6 — сэндвич-профиль; 7 — пароизоляционная уплотнительная лента

К преимуществам системы ТН-ФАСАД Сэндвич следует отнести про-

стоту сборки, отсутствие потребности в подъемных механизмах при
монтаже, низкую себестоимость.

338

2.4.2. Фасадные системы деревянных
каркасных зданий

Деревянный каркас стен состоит из несущих стоек, обвязок и рас-

косов, изготовленных из деревянных брусьев, слоистых клееных изде-
лий или деревянных двутавровых балок. Не допускается использование
древесины с влажностью более 19 %.

Существуют различные решения облицовки фасадов деревянных

каркасных домов. В данном разделе рассмотрим системы деревянных
каркасных домов с облицовкой виниловым сайдингом.

Системы деревянных каркасных зданий с облицовкой
виниловым сайдингом

Система ТН-ФАСАД Эконом выполнена на основе деревянного кар-

каса и предназначена для строительства одноквартирных домов, коттед-
жей, таунхаусов и малоэтажных зданий различного назначения. Про-
странство между стойками каркаса заполняется легкими негорючими
теплоизоляционными плитами ТЕХНОБЛОК (см. раздел 2.1.3). Благо-
даря легкому весу система исключает подверженность усадке, не требу-
ет возведения массивных оснований и значительно сокращает расходы
на строительство. Ориентированно-стружечные плиты (ОСП-3) вы-
полняют функцию связи в каркасной схеме здания и образуют сплош-
ное основание для монтажа сайдинга. В качестве внешней отделки при-
меняется виниловый сайдинг (рис. 2.64).

Для увеличения срока службы как плит ОСП-3, так и фасадной си-

стемы в целом, между сайдингом и сплошным основанием прокладыва-
ют супердиффузионную мембрану, которая способна пропускать влаж-
ный воздух через себя, но не пускать влагу внутрь конструкции. Супер-
диффузионная мембрана выводит влажный воздух из фасада, не
допуская образования конденсата, и при этом предохраняет плиты
ОСП-3 от уличной влаги, попавшей из-под облицовки (дождь, роса, ту-
ман). Изнутри система защищена от переувлажнения пароизоляцион-
ной мембраной, нахлесты которой проклеиваются соединительной бу-
тил-каучуковой лентой. Аналогичным способом проклеиваются при-
мыкания пленки к соседним конструкциям. Чтобы пароизоляционный
контур не был нарушен при монтаже коммуникаций (электрических,

339

отопительных, водоснабжения), внутреннюю обшивку необходимо рас-
полагать на расстояние 40—60 мм от пароизоляции.

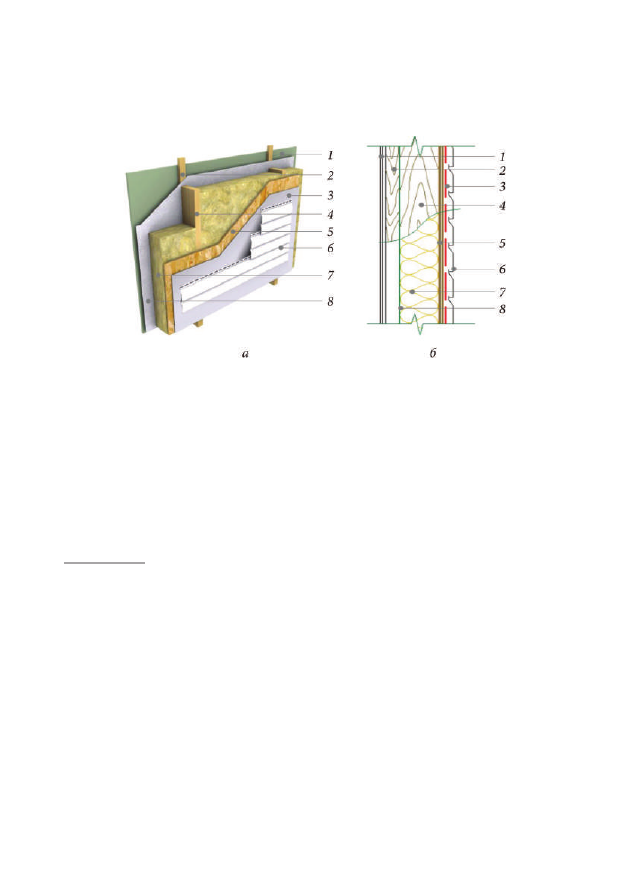

Рис. 2.64. Система ТН-ФАСАД Эконом:

1 — внутренняя обшивка;

2 — контррейка толщиной 40—60 мм; 3 — супердиффузионная мембрана;

4 — каркас здания; 5 — плиты ОСП-3; 6 — виниловый сайдинг;

7 — теплоизоляционные плиты ТЕХНОБЛОК; 8 — пароизоляционная пленка

К преимуществам системы ТН-ФАСАД Эконом следует отнести зна-

чительное сокращение затрат на строительство благодаря малому весу
системы, не требующему возведения массивных оснований и фундамен-
тов, высокую скорость и простоту монтажа, отсутствие усадки.

 2.4.3. Технологии возведения каркасных зданий

В зависимости от того, где происходит сборка каркаса и устанавли-

вается теплоизоляция, здания могут быть построены по каркасно-ра-
мочной или каркасно-панельной технологии.

Каркасно-рамочная технология предполагает установку теплоизо-

ляции непосредственно на месте строительства дома. Монтаж несущих
элементов, теплоизоляционного материала и материалов для внутрен-
ней и наружной обшивки проводят поэлементно. Главным отличием
каркасно-рамочного здания от каркасно-панельного является возмож-
ность раздельно заготавливать и транспортировать строительные эле-
менты. Непосредственно на месте строительства рамочный каркас со-
бирается в укрупненные модули и затем устанавливается поэтажно, как
правило, без применения тяжелого подъемного оборудования.
