•  Установка угловых профилей

Перед установкой угловых профи-

лей монтируют карнизные софиты (см.
рис. 2.13, II, е). При установке внешнего
углового профиля (см. рис. 2.13, II, б)
между торцом и карнизом необходимо
оставить зазор 3 мм, а внизу сделать на-
пуск ниже стартовой полосы на 6 мм.
Крепление производят с шагом до 400
мм в центр отверстий, а верхний кре-
пеж  — к верхней кромке отверстия.
Схема установки внешнего углового
профиля представлена на рис. 2.55.

Если высота угла стен больше, чем

длина углового профиля, производится
стыковка двух профилей. Все угловые
профили на всех углах дома стыкуют на
одной высоте. Сначала монтируют
нижний угловой профиль, поверх
него — верхний. При этом получается
узел, защищенный от дождя и снега. За-
зор между гвоздевыми планками про-
филей должен быть не менее 9 мм, а на-
хлес т панелей  — не менее 25 мм
(рис. 2.56).

Вместо углового профиля угол  стены

можно облицевать двумя J-профилями
(см. рис. 2.13, II, а). Для герметизации

угол, облицовываемый J-профилями,
должен быть предварительно защищен
 полосой рулонной гидроизоляции
(рис. 2.57).

Установка внутренних угловых про-

филей производится аналогично уста-
новке внешних. Варианты решения
внутренних углов представлены на
рис. 2.58.

Рис. 2.56. Стыковка

угловых профилей

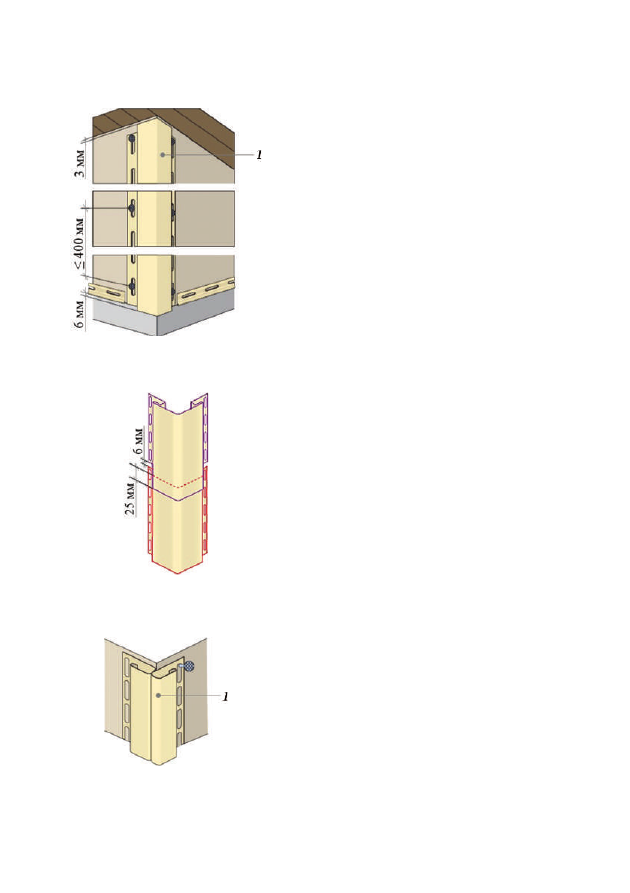

Рис. 2.55. Установка внешнего

углового профиля (1)

Рис. 2.57. Облицовка угла стены

двумя J-профилями (1)

331

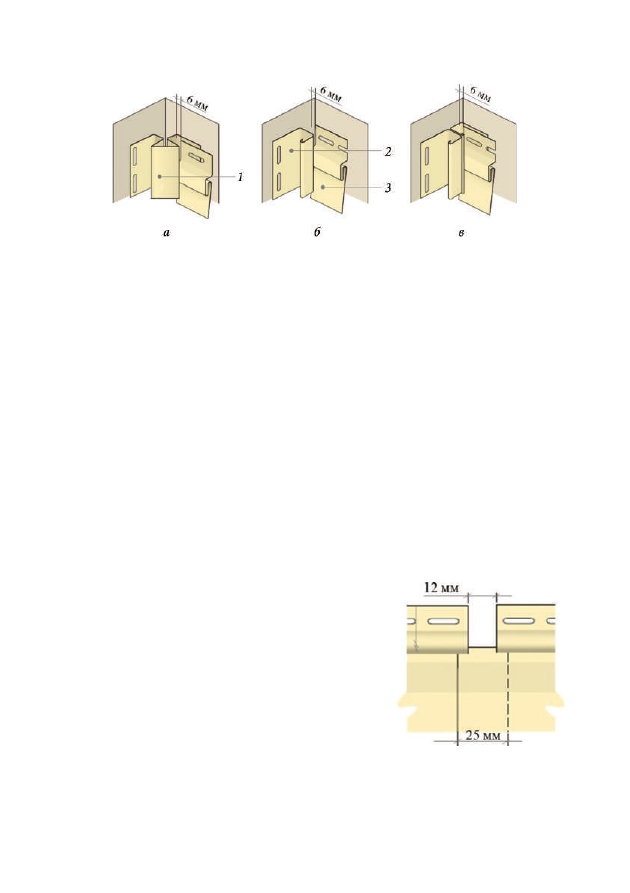

Рис. 2.58. Варианты решения внутренних углов:

а — с угловым профилем;

б — с одним J-профилем; в — с двумя J-профилями; 1 — внутренний угловой

профиль; 2 — J-профиль; 3 — сайдинг

•  Установка наличников вокруг окон и дверей
Перед выполнением обрамления окон и дверей проемы защищают

гидроизоляцией: фартуками из кровельной жести, алюминиевой фоль-
ги или из рулонных битумных гидроизоляций.

Оконные и дверные блоки, установленные в одной плоскости со сте-

ной либо выступающие из стены, облицовывают J-профилями или на-
личниками (см. рис. 2.13, II, з). Оконные и дверные блоки, установлен-
ные в нише стены, облицовывают околооконными профилями (см.
рис. 2.13, II, ж). Для окантовки окон и дверей применяются финишные
планки (см. рис. 2.13, II, д).

•  Установка стеновых панелей
Первый ряд панелей устанавливается на стартовый профиль, после-

дующие ряды — на предыдущий ряд. Стыкование сайдинга по длине
производится двумя способами: внахлест и
с помощью Н-профиля (см. рис. 2.13, II, и).

Для стыкования внахлест у сайдинговых

панелей подрезаются гвоздевая и замковые
части таким образом, чтобы перехлест пане-
лей получился равным примерно 25 мм
(рис. 2.59). При стыковании сайдинга внах-
лест необходимо делать «разбежку» стыков.

При монтаже Н-профиля его верхнюю

часть опускают ниже софита или карниза на
3 мм для обеспечения температурного зазо-
ра, чтобы при расширении панель имела

Рис. 2.59. Стыкование

сайдинговых панелей

внахлест

332

свободу передвижения вверх и не упиралась в элементы крыши. Внизу
Н-профиль опускают ниже нижней границы стартовых профилей на
6 мм.

На углах стыки панелей закрываются внутренними или внешними

угловыми профилями.

•  Установка панелей в местах оконных проемов

Сайдинговые панели, устанавливаемые

под окном и над ним, подрезают таким об-
разом, чтобы при заходе в желоба боковых
наличников или околооконных профилей
между обрезанными торцами и дном жело-
бов боковых профилей получался зазор
6 мм. Между сайдингом и вертикальными
поверхностями оставляют зазор 3 мм
(рис. 2.60). Так как при разметке сайдинга
гвоздевая планка на нижней панели и за-
мок на панели над окном будут отрезаны,
на сайдинге нужно пробить и отогнуть за-
цепы. В нижний и верхний околооконные
профили устанавливают финишные план-
ки. При монтаже панель сайдинга вводится
в финишную планку и зацепляется к ней.

Если в качестве облицовки окна используются наличники, нужно

зацепить панель сайдинга непосредственно к ним. Финишные планки в
этом случае не нужны.

•  Установка сайдинга под карнизом крыши
Заключительную панель сайдинга под карнизом крыши изготавли-

вают из рядовой сайдинговой панели. Для этого под карнизом крыши
монтируются финишная планка или J-профиль. В нескольких местах по
длине сайдинга замеряется расстояние от замка предпоследней рядовой
панели до дна желоба завершающего профиля. Из полученных размеров
вычитается вертикальный температурный припуск 1—2 мм. Результаты
измерений и расчетов переносятся на целую панель, от которой отреза-
ется верхняя замковая часть. На верхней части резаного сайдинга про-
биваются зацепы с примерным интервалом 200 мм и отгибаются на ли-
цевую сторону. Разрезанный по высоте сайдинг с зацепами вставляется

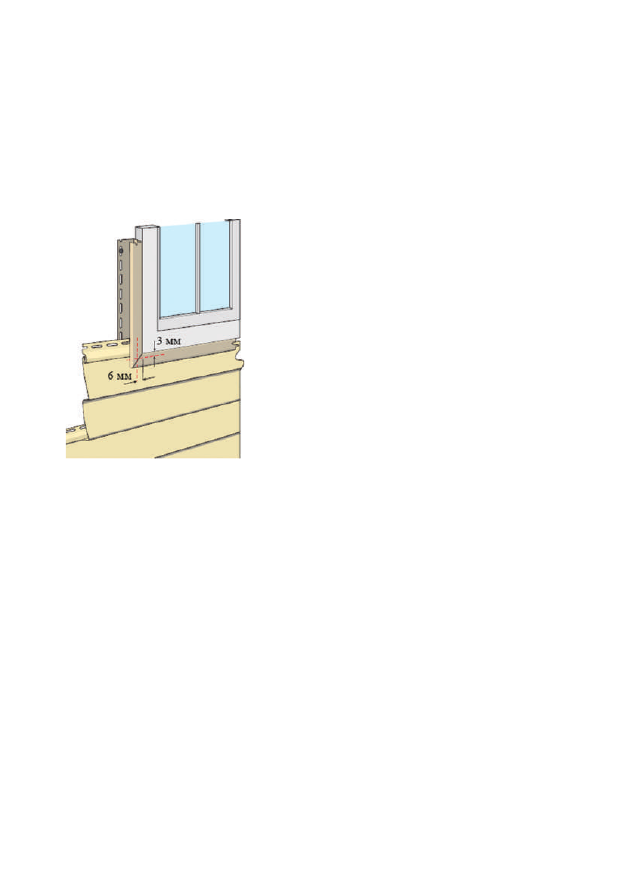

Рис. 2.60. Установка панелей

в местах оконных проемов

333

в замок предпоследней панели и вводится верхней частью в завершаю-
щие профили. Движением вверх сайдинг защелкивается в замки
(рис. 2.61).

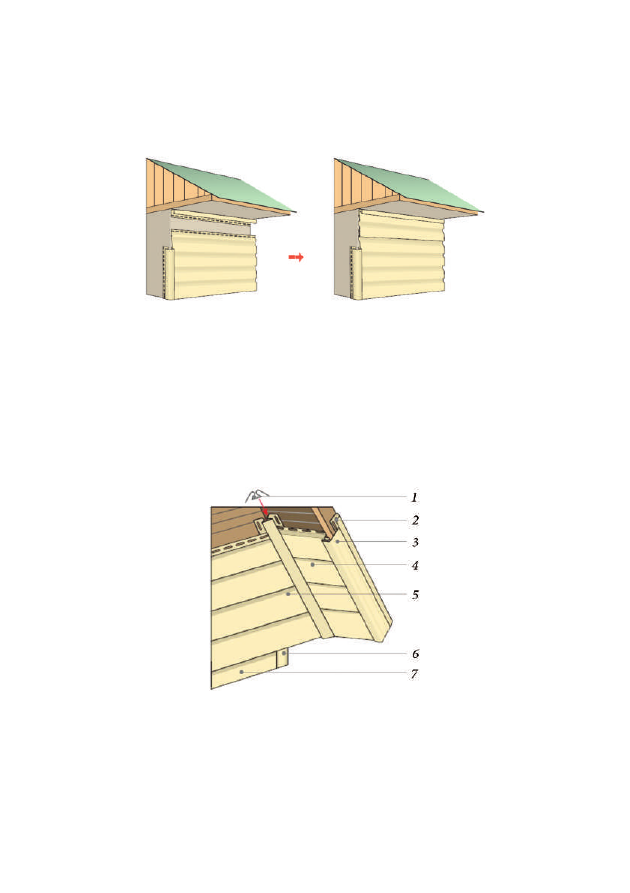

Рис. 2.61. Установка сайдинга под карнизом крыши

•  Установка сайдинга на фронтон
Фронтоны крыш обшиваются по периметру J-профилем или про-

филем внутреннего угла. Их крепление производится по правилам мон-
тажа вертикальных элементов, т.е. верхний крепеж устанавливается к
верхней кромке гвоздевого отверстия, остальные — посередине отвер-
стий (рис. 2.62).

Рис. 2.62. Установка сайдинга на фронтон:

1 — профиль

внутреннего угла; 2 — финишная планка; 3 — J-профиль;

4 — обшивка свеса крыши рядовым сайдингом или панелями

софитов; 5 — обшивка свеса крыши рядовым сайдингом;

6 — профиль внешнего угла; 7 — обшивка

стены рядовым сайдингом

334

2.4. Системы каркасных зданий

Каркасное здание представляет собой конструкцию, состоящую из

металлического, железобетонного или деревянного каркаса, утеплите-
ля, наружной и внутренней облицовки. Несущий каркас обеспечивает
пространственную жесткость конструкций, выдерживает нагрузку пе-
рекрытий и кровли, а также служит основой для крепления всех обши-
вок и изолирующих материалов.

В качестве утеплителя в каркасных зданиях чаще всего применяются

плиты из минеральной ваты, которые имеют ряд преимуществ перед
утеплителями из целлюлозной ваты или пенополистирола, главным из
которых является пожарная безопасность. С наружной стороны утепли-
теля укладывается гидро-, ветрозащитная пленка, а с внутренней —
слой пароизоляции.

В качестве гидро-, ветрозащитных материалов применяют супер-

диффузионные мембраны. Они эффективно задерживают капельную
влагу, которая может проникать через неплотности декоративной об-
шивки, а также конденсат, иногда образующийся на внутренних покры-
тиях и облицовке. Такие мембраны проницаемы для водяного пара, на-
ходящегося в конструкции, и способствуют выводу его наружу. Кроме
того, они выполняют функцию ветробарьера, предохраняя конструк-
цию от продувания. Гидро-, ветрозащитные мембраны обычно прикре-
пляют на месте строительства, тщательно следя за герметичностью пе-
рехлестов полотнищ.

В качестве паробарьера используют плотные пленки из полиэтилена

или полипропилена, а также материалы нового поколения, имеющие
переменную (в зависимости от времени года) паропроницаемость —
пароизоляционные мембраны. Эффективно задерживая влагу, прони-
кающую из обогреваемого помещения, мембрана летом способствует
быстрому высыханию деревянных элементов конструкции. Это свой-
ство особенно важно для новых конструкций, легко набирающих влагу
в процессе отделочных работ.

Для наружной облицовки используют сайдинговые панели, плитки

из природных и искусственных материалов. Для внутренней обшивки
применяют плиты на основе гипса (гипсокартонные или гипсоволокни-
стые) или на основе древесного или целлюлозного сырья: ориентиро-
ванно-стружечные плиты (ОСП), фибролит, древесно- или цементо-
стружечные плиты.
