325

Аналогичную отделку могут иметь углы стен, порталы дверей, арок,
ворот, оконные наличники или отдельные участки глухих стен. Соеди-
нение конструкции трехслойных стен и конструкций кровли осущест-
вляют с использованием термовставки из газосиликатных блоков, рас-
полагаемой на уровне теплоизоляционного слоя плит перекрытия.

Системы наружного утепления с облицовкой из кирпича могут при-

меняться на строящихся и реконструируемых зданиях разных кон-
структивных систем высотой до 75 м различных уровней ответствен-
ности в следующих районах и местах строительства:

•  относящихся к различным ветровым районам по СП 20.13330.2011

[51] с учетом расположения, высоты и конструктивных особенностей
возводимых зданий и сооружений, а также типа местности;

•  с обычными геологическими и геофизическими условиями;
•  с различными температурно-климатическими условиями по СП

131.13330.2012 [48] в сухой, нормальной и влажной зонах по СП
50.13330.2012 [61];

•  с неагрессивной, слабо- и среднеагрессивной окружающей средой

по СП 28.13330.2011 [54].

Особенности проектирования системы

При проектировании системы утепления с облицовкой из кирпича

следует:

•  выполнить расчет лицевого слоя из кирпичной кладки на ветровые

нагрузки и температурно-влажностные воздействия;

•  в соответствии с результатами расчетов назначить расстояние

между вертикальными температурно-деформационными швами, про-
извести армирование кирпичного облицовочного слоя, определить шаг
и количество связей, необходимых для крепления наружных стен к не-
сущим конструкциям здания;

•  выполнить теплотехнический расчет системы утепления с обли-

цовкой из кирпича (при выполнении теплотехнического расчета терми-
ческое сопротивление наружного облицовочного слоя и воздушного
зазора не учитывается) [61];

•  выполнить расчет на сопротивление паропроницанию [61].
Последовательность кладки стены с отделочным слоем из кирпича

схематично изображена на рис. 2.49.

326

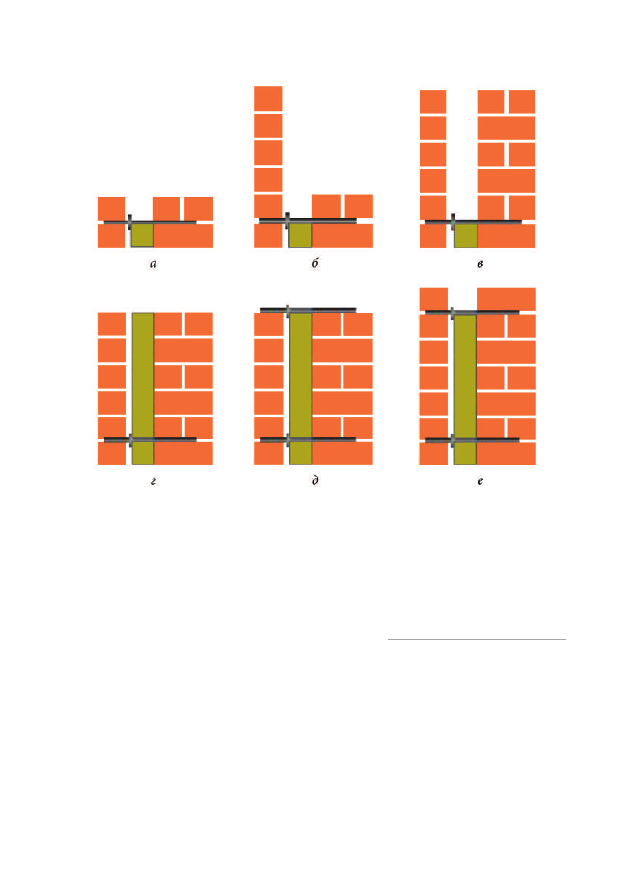

Рис. 2.49. Схема кладки стены с отделочным слоем из кирпича:

а — исходное

положение; б — укладка наружного слоя; в — укладка внутреннего слоя; г — укладка

утеплителя; д — установка гибких связей; е — укладка одного ряда кирпичей поверх

связей в обоих слоях

2.3.5. Фасадные системы наружного утепления зданий
с облицовкой виниловым сайдингом

Описание системы

Система утепления с облицовкой виниловыми фасадными панелями

(виниловым сайдингом) представляет собой многослойную конструк-
цию, в состав которой входят следующие элементы: внутренний слой,
выполненный из каменной кладки или монолитного железобетона, де-
ревянный каркас для фиксации теплоизоляционных плит, утеплитель и
наружная облицовка из виниловых фасадных панелей.

327

Рассмотрим данную систему на примере системы ТН-ФАСАД Сай-

динг (рис. 2.50).

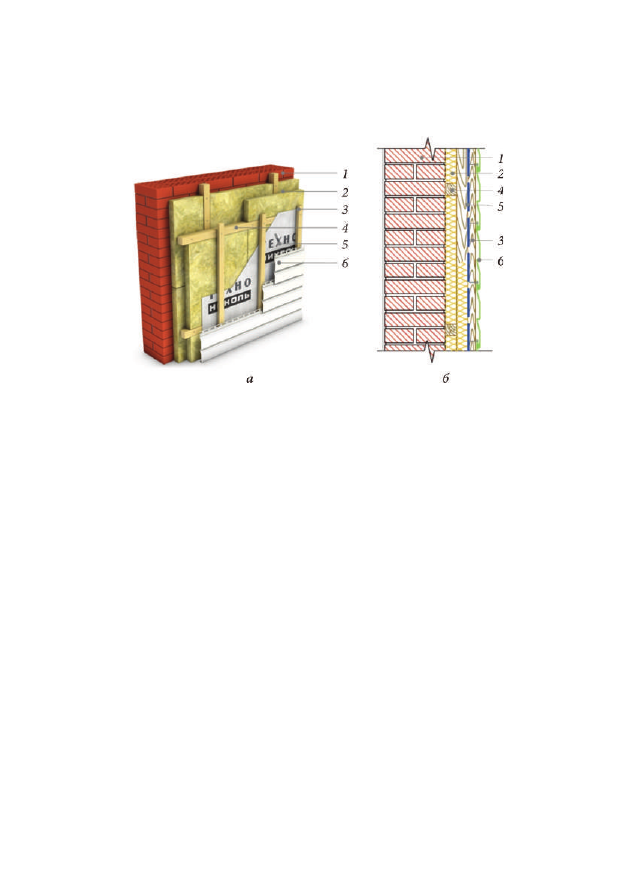

Рис. 2.50. Система утепления с облицовкой виниловым сайдингом

TН-ФАСАД Сайдинг:

а — общий вид; б — схема; 1 — несущая стена;

2 — утеплитель: минераловатные плиты ТЕХНОБЛОК; 3 — контррейка с шагом

400 мм, толщиной 30—50 мм; 4 — каркас под теплоизоляцию с шагом 600 мм,

брус размером 50×50 мм; 5 — мембрана диффузионная Tyvek или мембрана

супердиффузионная ТехноНИКОЛЬ; 6 — виниловый сайдинг

Основные правила монтажа фасадных систем

с облицовкой виниловым сайдингом [83]

•  Установка обрешетки под фасадные панели
В качестве несущих элементов обрешетки для крепления сайдинго-

вых панелей могут быть использованы деревянные рейки или металли-
ческие профили, предназначенные для фасадных работ. Деревянную
обрешетку выполняют из деревянных реек сечением (25, 30, 40, 50)×60
мм, обработанных антисептиками и антипиренами.

Обрешетка устанавливается по периметру облицовываемых стен,

включая фронтоны крыш, и по периметру окон, дверей, других проемов
и отверстий. Она может располагаться горизонтально и вертикально.
Горизонтальная обрешетка устанавливается под вертикальный монтаж
сайдинговых панелей и для поддержания теплоизоляции в проектном
положении. Вертикальная обрешетка устанавливается под углы и гори-

328

зонтальный монтаж панелей. Шаг обрешетки определяется, исходя из
размеров устанавливаемых панелей, и составляет около 400 мм. Уста-
новленная обрешетка должна обеспечивать ровную поверхность
(рис. 2.51).

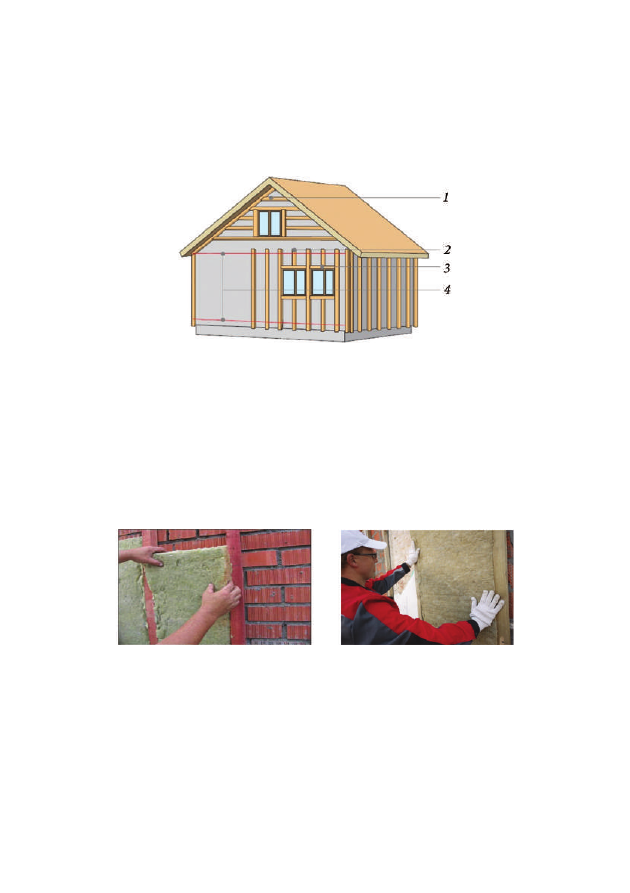

Рис. 2.51. Установка обрешетки под фасадные панели:

1 — горизонтальные

рейки под вертикальный монтаж сайдинга; 2 — вертикальные рейки под

горизонтальный монтаж сайдинга; 3 — обрешетка вокруг окон;

4 — разметочный шнур

• Укладка утеплителя
В качестве теплоизоляции данной системы применяют легкие мине-

раловатные плиты с низкой сжимаемостью, такие как, например,
ТЕХНОБЛОК (рис. 2.52).

Рис. 2.52. Укладка утеплителя

Для защиты утеплителя от выветривания и от увлажнения атмо-

сферными осадками теплоизоляционные плиты покрываются диффу-
зионной мембраной (рис. 2.53). Пленка фиксируется между каркасом и
контррейками, по которым впоследствии монтируется виниловый сай-
динг. Для организации вентиляционного канала толщина контррейки
должна находиться в пределах 30—60 мм.

329

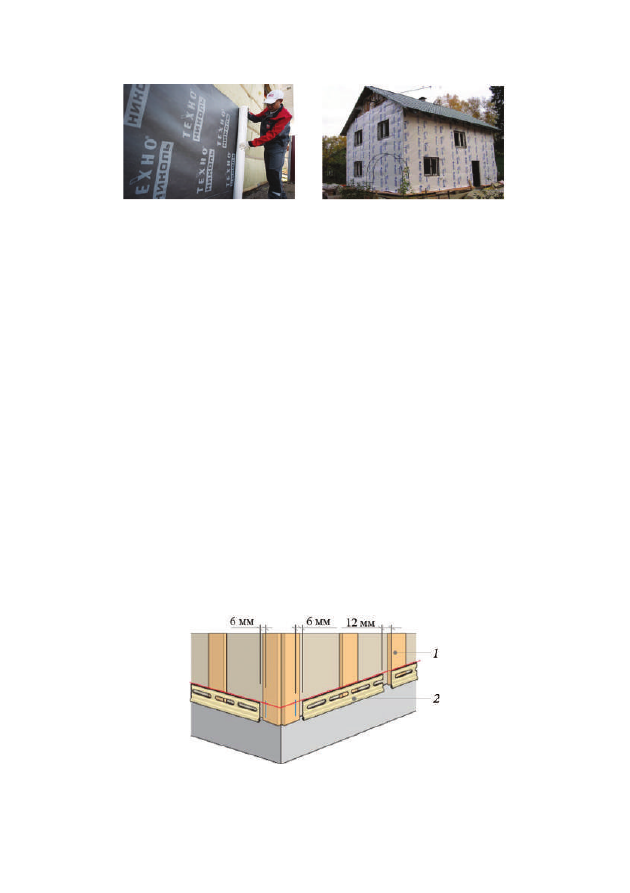

Рис. 2.53. Защита утеплителя диффузионной мембраной

•  Установка стартовых планок
Перед монтажом стеновых панелей устанавливают стартовые план-

ки, углы, окантовку окон и дверей, элементы крепежа софита и карниз-
ного профиля (см. рис. 2.13).

Крепление сайдинговых панелей (см. рис. 2.13, I) производится оцин-

кованными саморезами толщиной около 3 мм и диаметром шляпки не
менее 8 мм с шагом 400 мм. Расположенные в верхней части панелей
отверстия для крепежа имеют удлиненную форму для компенсации
перемещения панели вследствие теплового расширения. С той же целью
крепежные элементы должны оставлять панелям свободный ход.

Для установки стартовых планок (см. рис. 2.13, II, г) используют раз-

меточную линию или тонкий шнур. При этом оставляют место для уста-
новки углов и других аксессуаров. На обрешетке размечают места, где
будут находиться края гвоздевых планок углового профиля. По гори-
зонтально натянутым шнурам, отступив 6 мм от меток, устанавливают
стартовые планки. Для компенсации температурного расширения меж-
ду стартовыми планками необходимо оставить зазор 10—12 мм
(рис. 2.54).

Рис. 2.54. Установка стартовых планок:

1 — обрешетка; 2 — стартовая планка
