•  Установка направляющих профилей. На внешнюю сторону направ-

ляющего профиля наклеивается уплотнительная лента (рис. 3.20). Про-
филь крепится согласно размеченным осям. Для крепления используют
пластмассовые дюбели с шурупами 6×40, 6×60 или 8×60 мм. Шаг кре-
пления не более 1000 мм, но не менее трех штук на отрезок профиля.

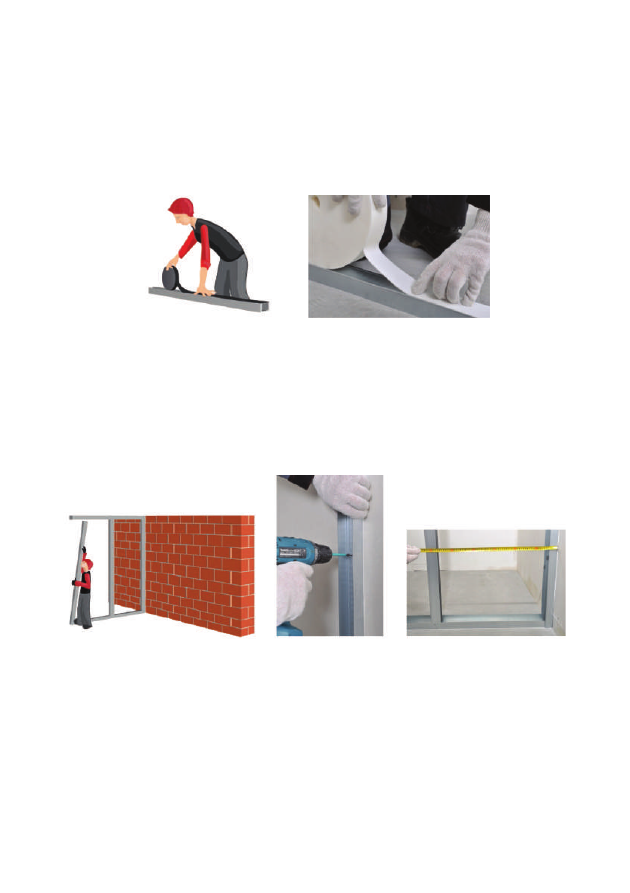

Рис. 3.20. Подготовка направляющего профиля

•  Установка стоечного профиля. Стоечный профиль устанавливает-

ся в строго вертикальном положении с шагом 600 мм открытой сторо-
ной в сторону монтажа. Сначала стоечный профиль вставляется в ниж-
ний направляющий профиль, затем — в верхний (на глубину не менее
20 мм) (рис. 3.21).

Рис. 3.21 . Установка стоечного профиля

•  Обшивка первой стороны. Монтаж начинают цельным гипсокар-

тонным листом шириной 1200 мм (рис. 3.22). Крепление осуществляет-
ся саморезами по металлу длиной 25 мм и шагом 250 мм, при этом шляп-
ка утапливается на 0,5—1,0 мм. При двухслойной обшивке необходимо
осуществить разбежку швов ГКЛ на один профиль. Для этого монтаж
второго слоя начинают листом шириной 600 мм и крепление производят

396

саморезами длиной 35 мм и шагом 250 мм. Шаг саморезов на первом
слое составляет 750 мм.

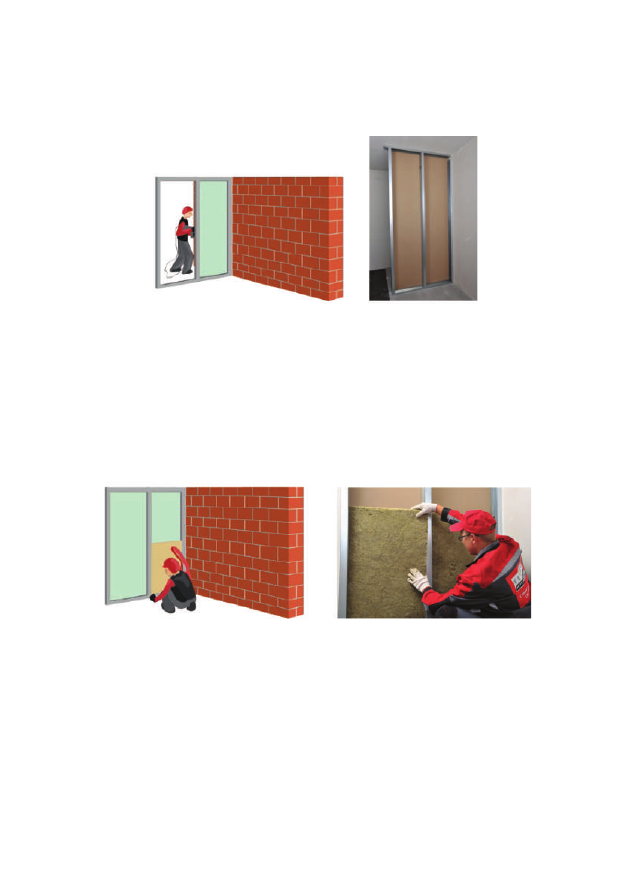

Рис. 3.22. Обшивка первой стороны листом ГКЛ

•  Укладка звукоизоляционных минераловатных плит ТЕХНОАКУ-

СТИК. Перед укладкой плит в перегородку необходимо заложить все
необходимые коммуникации. Установка плит ТЕХНОАКУСТИК проис-
ходит без дополнительного крепления, в распор. Благодаря своей ши-
рине (600 мм) они плотно становятся между стоечными профилями
(рис. 3.23).

Рис. 3.23. Укладка звукоизоляционных минераловатных плит

ТЕХНОАКУСТИК

•  Обшивка второй стороны. Обшивка второй стороны гипсокартон-

ным листом производится аналогично первой стороне с той лишь раз-
ницей, что вертикальные швы необходимо сместить между обшивными
листами на 600 мм. Соответственно монтаж начинается с плиты шири-
ной 600 мм. При двухслойной обшивке второй слой начинается с плиты
шириной 1200 мм (рис. 3.24).

397

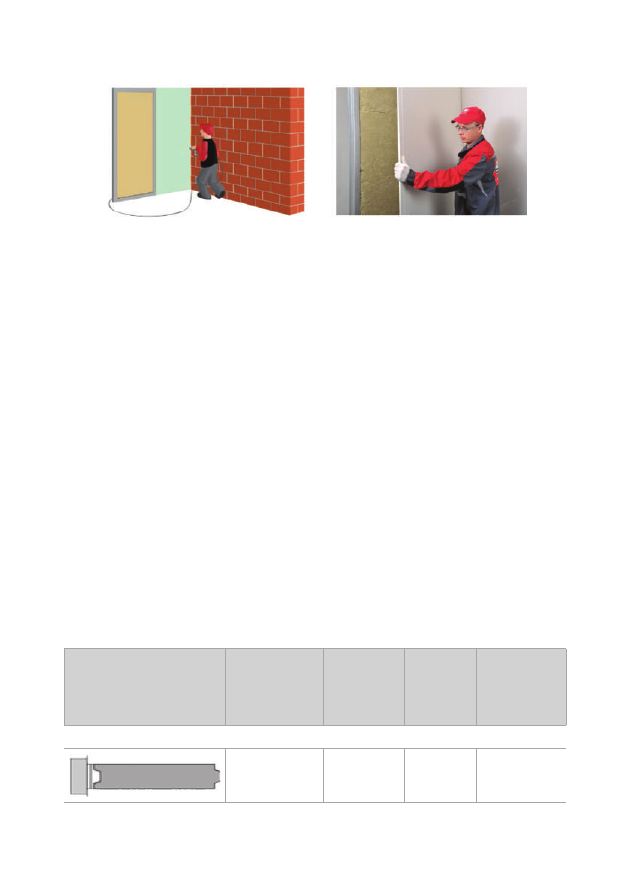

Рис. 3.24. Обшивка второй стороны листом ГКЛ

• Заделка швов. Для предотвращения появления трещин при отде-

лочных работах в местах стыка ГКЛ применяется специальная армиру-
ющая лента, которая зашпаклевывается в шов между листами.

• Чистовая отделка. После окончания монтажных работ можно при-

ступать к чистовой отделке помещения. Возможно использовать раз-
личные варианты отделочных материалов.

Системы облицовок и перегородок

из пазогребневых плит

Пазогребневые плиты (ПГП) применяют для возведения ненесущих

межкомнатных перегородок и облицовок, предназначенных для эксплу-
атации в помещениях с сухим, нормальным и влажным режимами по
СП 50.13330.2012 [61].

В зависимости от требований по шумозащите применяют «одинар-

ную» или «двойную» конструкцию перегородок (табл. 3.25).

Таблица 3.25

Конструктивные схемы перегородок из пазогребневых плит

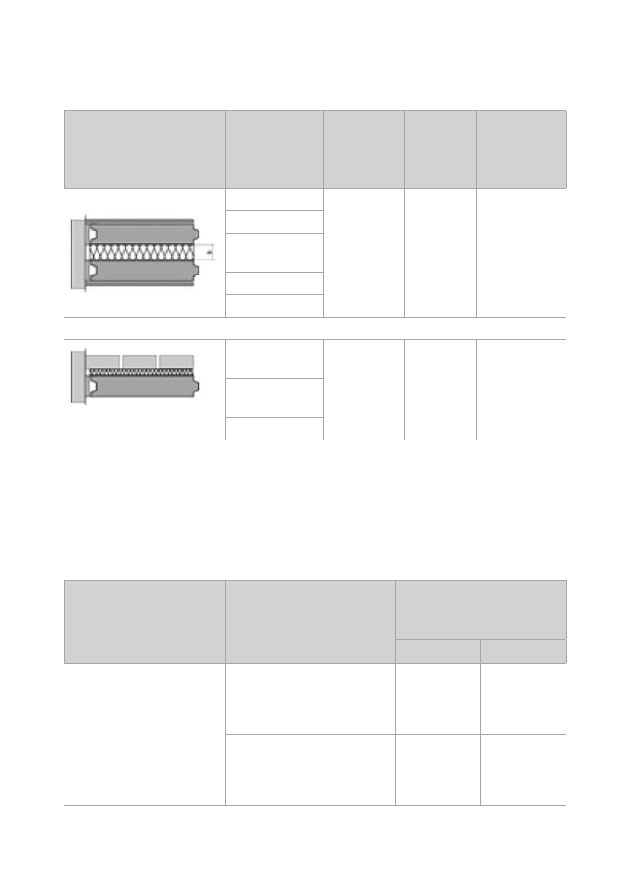

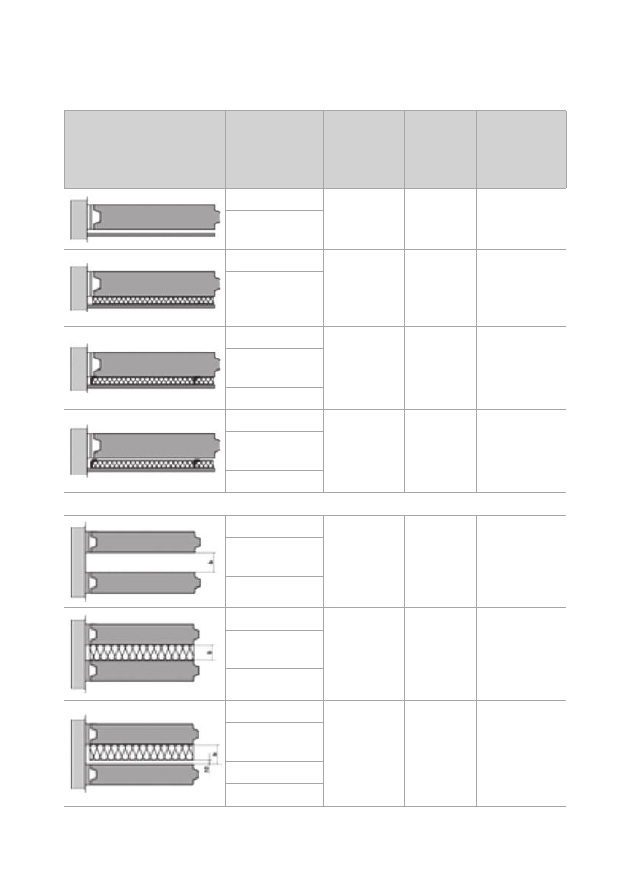

Схема перегородки

Толщина

по слоям, мм

Толщина

перего-

родки, мм

Предел

огнестой-

кости, ч

Расчет-

ный индекс

звукоизо-
ляции, дБ

Одинарные перегородки

ПГП — 80

80

Не менее

2,5

Не менее 43

398

Схема перегородки

Толщина

по слоям, мм

Толщина

перего-

родки, мм

Предел

огнестой-

кости, ч

Расчет-

ный индекс

звукоизо-
ляции, дБ

ПГП — 80

Не более 90

Не менее

2,5

45

Прокладка +
ГКЛ — 9,5

ПГП — 80

Не более

144

Не менее

2,5

Около 60

Тепло-, звуко-
изоляция +
ГКЛ — 63

ПГП — 80

Не более

140

Не менее

2,5

Около 60

Тепло-, звуко-
изоляция — 50

ГКЛ — 9,5

ПГП — 80

Не более

143

Не менее

2,5

Не менее 60

Тепло-, звуко-
изоляция — 50

ГКЛ — 12,5

Двойные перегородки

ПГП — 80

Не более

200

—

50

Воздушный
зазор — 40

Плита — 80

Плита — 80

Не более

210

Не менее

2,5

55

Тепло-, звуко-
изоляция — 50

ПГП — 80

ПГП — 80

Не более

220

—

Не менее 55

Тепло-, звуко-
изоляция — 50

ГКЛ — 10

ПГП — 80

Таблица 3.25 (продолжение)

399

Схема перегородки

Толщина

по слоям, мм

Толщина

перего-

родки, мм

Предел

огнестой-

кости, ч

Расчет-

ный индекс

звукоизо-
ляции, дБ

ГКЛ — 9,5

Не более

260

Не менее

2,5

60

ПГП — 80

Тепло-, звуко-
изоляция — 50

ПГП — 80

ГКЛ — 9,5

Внутренняя облицовка наружных стен

Наружная
стена

Зависит от

конструк-

ции стены

Не менее

2,5

Зависит от

конструкции

стены

Тепло-, звуко-
изоляция — 50

ПГП — 80

Максимальные размеры перегородок, выполненных из пазогребне-

вых плит, в зависимости от назначения помещения представлены в
табл. 3.26.

Таблица 3.26

Размеры перегородок из гипсовых пазогребневых плит

Крепление

перегородки

Назначение помещения

Максимально

допустимые размеры

перегородок, м

длина

высота

Перегородка закреплена с
четырех сторон; возможно
наличие больших дверных
проемов

Помещения с небольшим
скоплением людей (жилые
помещения, гос тиницы,
офисы, больничные палаты)

Не ограни-

чивается

4,5

Помещения с большим ско-
плением людей (школы, ау-
дитории, выставки, торго-
вые помещения)

Не ограни-

чивается

3,5
