Крепление

перегородки

Назначение помещения

Максимально

допустимые размеры

перегородок, м

длина

высота

Перегородка закреплена с
четырех сторон и не имеет
больших дверных проемов

Помещения с небольшим
скоплением людей (жилые
помещения, гос тиницы,
офисы, больничные палаты)

3,0—4,0

Не ограни-

чивается

5,0

12,5

5,5

13,75

6,0—7,0

По проекту

Помещения с большим ско-
плением людей (школы, ау-
дитории, выставки, торго-
вые помещения)

3,0—3,5

Не ограни-

чивается

4,0

10,0

4,5—5,5

По проекту

Перегородка закреплена с
трех с торон, не имее т
больших дверных проемов

Помещения с небольшим
скоплением людей (жилые
помещения, гос тиницы,
офисы, больничные палаты)

2,5

4,0

3,0

4,25

3,5

4,5

4,0

4,75

4,5

5,0

5,0

5,25

5,5

5,5

6,0

По проекту

Помещения с большим ско-
плением людей (школы, ау-
дитории, выставки, торго-
вые помещения)

2,5

3,0

3,0

3,25

3,5

3,5

4,0

По проекту

Требования, предъявляемые к перегородкам,
выполненным из пазогребневых плит

Перегородки многоквартирных жилых домов (за исключением меж-

комнатных перегородок с проемами) и перегородки между рабочими
помещениями зданий непроизводственной сферы должны удовлетво-
рять требованиям по звукоизоляции.

Таблица 3.26 (окончание)

401

Перегородки, разделяющие отапливаемые и неотапливаемые поме-

щения зданий различного назначения, должны удовлетворять требова-
ниям по сопротивлению теплопередаче и пароизоляции. Перегородки в
зданиях с нормируемыми пожарно-техническими характеристиками
строительных конструкций должны удовлетворять требованиям к клас-
су пожарной опасности и пределу огнестойкости.

При выборе схем перегородок должны также учитываться силовые

и другие воздействия, класс функциональной и конструктивной опас-
ности, а также объемно-планировочные параметры (в том числе высо-
та) и условия эксплуатации.

Особенности монтажа перегородок

с применением пазогребневых плит

Устройство перегородок производят после завершения работ по

монтажу несущих и ограждающих конструкций зданий и до устройства
чистого пола. После удаления пыли и грязи с базового пола, потолка и
стен размечают проектное положение перегородок. Если основание ба-
зового пола имеет неровности, то их необходимо ликвидировать.

Присоединение перегородок к базовым стенам, потолку и полу мож-

но делать как жестким, так и эластичным. При жестком соединении
плиты стыкуются непосредственно с базовым полом, потолком и стена-
ми. Эластичное примыкание применяется в тех случаях, когда предъ-
являются повышенные требования к звукоизоляции помещений. Для
этого при помощи клеевой смеси укладывается эластичная прокладка,
на которую устанавливается нижний ряд плит.

Монтаж перегородки производится пазом вверх в целях обеспечения

равномерности распределения монтажного клея в пазогребневом стыке,
при этом у плит первого ряда срезается гребень. При необходимости
допускается установка плит пазом вниз.

Монтаж пазогребневых плит производят с перевязкой швов, т.е.

каждый последующий ряд монтируется со смещением относительно
предыдущего. Смещение должно равняться половине длины плиты. Для
этого используются плиты, распиленные пополам. При укладке после-
дующих рядов клеевую смесь наносят в паз предыдущего ряда и в тор-
цевой паз плит следующего ряда.

402

Каждую плиту осаждают с помощью резинового молотка, контроли-

руя толщину вертикальных и горизонтальных швов, которая не должна
превышать 2 мм; с помощью правила и уровня проводят проверку пло-
скостности стены. Для увеличения прочности конструкции в паз плиты
закрепляется крепежная скоба. Она крепится также к ограждающей
конструкции.

Внутренние углы укрепляют армирующей лентой, которую утапли-

вают в слой монтажной или клеевой смеси, а затем наносят выравнива-
ющий слой с помощью шпателя для внутренних углов.

После завершения установки плит перегородку грунтуют и наносят

декоративное покрытие.

3.2.2. Звукоизолирующие конструкции полов

Звукоизолирующие полы на упругом основании, так называемые

«плавающие» полы, применяются при строительстве и реконструкции
зданий любого типа и назначения для изоляции перекрытий от ударно-
го шума и обеспечения дополнительной изоляции от воздушного шума.

Конструкция «плавающего» пола не связана со стенами или другими

ограждающими конструкциями здания, т.е. фактически является само-
стоятельным элементом. За счет этого отсутствует передача звуковых
колебаний и вибраций, возникающих при ходьбе, стенам дома, что сни-
жает уровень шума. При монтаже пола исключается любая фиксация
материалов с применением гвоздей, саморезов, клея и других крепеж-
ных приспособлений к стенам и основанию.

Для изготовления «плавающего» пола применяются различные стро-

ительные материалы, отличающиеся свойствами и назначением. В связи
с этим структура пола во многом зависит от комбинации определенно-
го вида материалов, образуя многообразие подвидов.

В целом система «плавающего» пола представляет собой многослой-

ную конструкцию, в состав которой входят следующие основные эле-
менты:

•  основание (многопустотная или сплошная железобетонная плита);
•  утеплитель, одновременно выполняющий функции звукоизоляции

(жесткие минераловатные плиты, плиты из экструзионного пенополи-
стирола);

•  верхний слой пола, который способствует окончательному вырав-

ниванию поверхности для укладки на него напольного покрытия, обе-

403

спечивая при этом дополнительную изоляцию (цементно-песчаная
стяжка, сборная стяжка из цементно-стружечных плит, фанеры, ДСП,
ГВЛ и других материалов);

•  напольное покрытие (паркет или паркетная доска, ламинат, лино-

леум или ковролин, керамическая плитка).

Кроме перечисленных элементов система «плавающего» пола может

содержать также и другие слои, например лаги, пароизоляцию, гидрои-
золяцию.

Системы звукоизоляции пола с минераловатным

звукоизоляционным материалом

На рис. 3.25 представлены варианты системы звукоизоляции пола

с использованием звукоизоляционного минераловатного материала
 ТН-ПОЛ Проф. Система выполняется по цементно-песчаной стяжке
(рис. 3.25, а) или по сборной стяжке из цементно-стружечных плит
(ЦСП) (рис. 3.25, б). В качестве минераловатного звукоизоляционного
материала применяют ТЕХНОФЛОР СТАНДАРТ (см. раздел 3.1.1). При
толщинах звукоизоляционных плит 30, 40 и 50 мм индекс снижения
уровня ударного шума (ΔL

nw

) составляет соответственно 36, 38 и 39 дБ

в полах по цементно-песчаной стяжке и 34, 36 и 37 дБ в полах по сбор-
ной стяжке из ЦСП.

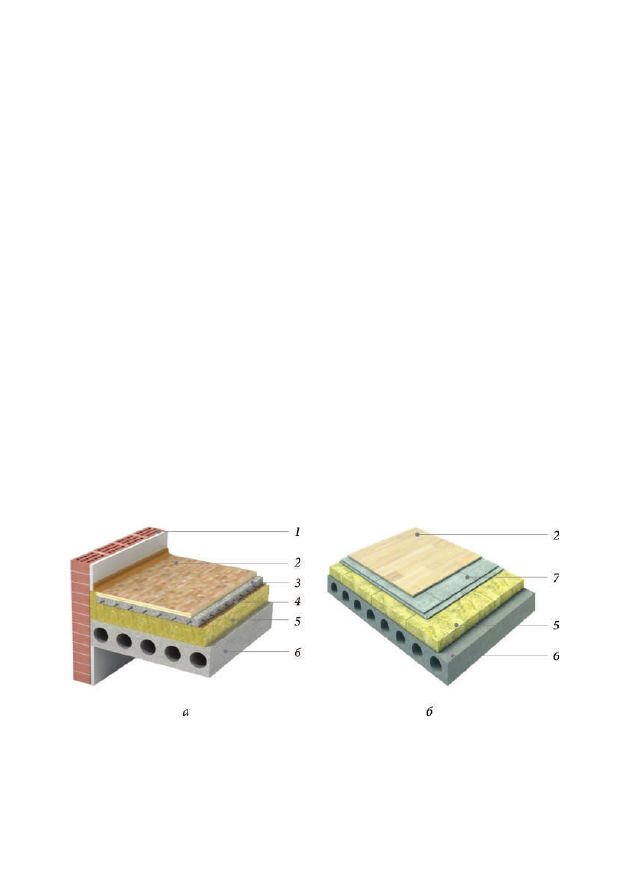

Рис. 3.25. Система звукоизоляции пола с минераловатным звукоизоляционным
материалом:

 а — с цементно-песчаной стяжкой; б — со сборной стяжкой из ЦСП; 1 —

стена из кирпича; 2 — чистовое покрытие пола; 3 — армированная цементно-песчаная
стяжка (толщиной 50 мм); 4 — гидроизоляция; 5 — звукоизоляционный материал

ТЕХНОФЛОР СТАНДАРТ; 6 — плита перекрытия; 7 — сборная стяжка из ЦСП

404

Пример расчета индекса приведенного уровня ударного шума
под межэтажным перекрытием

Перекрытие состоит из железобетонной плиты плотностью

2000 кг/ м

3

, толщиной 150 мм, звукоизоляционного слоя (минераловат-

ной плиты ТЕХНОФЛОР СТАНДАРТ), цементно-песчаной стяжки
плотностью 1800 кг/м

3

, толщиной 50 мм и паркета на битумной мастике

по твердой древесно-волокнистой плите (ДВП) толщиной 4 мм, плотно-
стью 1100 кг/м

3

.

Индекс приведенного уровня ударного шума L

nw

, дБ, определяем по

формуле (3.1).

•  Находим поверхностные плотности элементов перекрытия:
m

1

 = 2000 · 0,15 = 300 кг/м

2

;

m

2

 = 1800 · 0,05 + 1100 · 0,004 +14,6 = 109 кг/м

2

;

m

1

 — поверхностная плотность несущей плиты перекрытия, кг/м

2

;

m

2

 — поверхностная плотность цементно-песчаной стяжки, ДВП и

паркета, кг/м

2

.

•  По табл. 3.5 находим значение L

nw0

 = 80 дБ.

•  Индекс снижения приведенного уровня ударного шума ΔL

nw

 для

материала ТЕХНОФЛОР толщиной 30 мм принимаем по результатам
испытаний, равным 36 дБ.

• L

nw

 = 80 – 36 = 44 дБ.

Данный индекс приведенного уровня ударного шума меньше требу-

емого нормативного индекса приведенного уровня ударного шума для
межэтажного перекрытия жилых домов: L

nw

 = 44 дБ < L

nw треб

 = 60 дБ (см.

табл. 3.2).

Особенности монтажа «плавающего» пола с минераловатным
звукоизоляционным материалом

• Подготовка основания. Стыки железобетонной плиты основания

заделывают цементно-песчаным раствором. Выступающие из основа-
ния элементы удаляют с помощью болгарки или других инструментов.
Затем поверхность очищают от скопившегося мусора и пыли. Если по-
верхность неровная, выполняется выравнивающая стяжка, толщиной,
достаточной для закрытия неровностей на несущем основании.
