•  Укладка звукоизоляционных минераловатных плит. Минераловат-

ные плиты укладываются вплотную друг к другу с разбежкой швов и
отступом от стен на 1 см. Толщина плит подбирается исходя из необхо-
димой величины индекса снижения уровня ударного шума.

•  Устройство гидроизоляционного слоя. Гидроизоляционный слой

необходим при устройстве цементно-песчаной стяжки для того, чтобы
влага из жидкого раствора стяжки не попала в минераловатные плиты.
Как правило, гидроизоляция выполняется из полиэтиленовой пленки.
Пленка свободно раскатывается с нахлестами между полотнами 200 мм
и заводится на стену на высоту чистовой отделки пола; швы проклеива-
ются двухсторонним скотчем.

• Монтаж стяжки. При устройстве «плавающего» пола стяжка не

должна вплотную примыкать к стенам. Плотное примыкание может
привести к образованию «звуковых мостиков» и ухудшить звукоизоля-
ционные свойства пола. Для предотвращения прохождения вибраций
по периметру пола устанавливаются полосы, нарезанные из минерало-
ватных плит, высотой до чистового покрытия пола. Плиты сборной
стяжки раскладывают с разбежкой швов и крепят между собой при по-
мощи саморезов.

Для повышения прочностных характеристик всей конструкции над

утеплителем размещают армированную сетку, после чего производится
заливка пола цементно-песчаной стяжкой. Для предотвращения пре-
ждевременного испарения воды и обеспечения равномерного тверде-
ния слоя стяжки его накрывают водонепроницаемой полиэтиленовой
пленкой до набора прочности.

Толщина армированной цементно-песчаной стяжки задается в соот-

ветствии с СП 29.13330 [56] по действующим нагрузкам на покрытие
пола. Если в качестве чистового покрытия используются паркетные до-
ски или щиты, то вместо армированной цементно-песчаной стяжки
можно использовать сборную стяжку из листов ГВЛ, фанеры.

• Чистовое покрытие. Укладка чистового покрытия производится

через 14—20 дней, необходимых для полного отвердения стяжки.

Еще одним вариантом устройства звукоизолирующего пола является

система звукоизоляции пола по деревянным лагам (рис. 3.26). Данная
система может выполняться c минераловатным утеплителем (например

406

ТЕХНОАКУСТИК) и рулонным звукоизоляционным материалом (на-
пример Техноэласт АКУСТИК). Возможно также применение только
минераловатного звукоизоляционного материала. При использовании
плит ТЕХНОАКУСТИК толщиной 50 мм индекс снижения уровня удар-
ного шума ΔL

nw

 составляет 24 дБ.

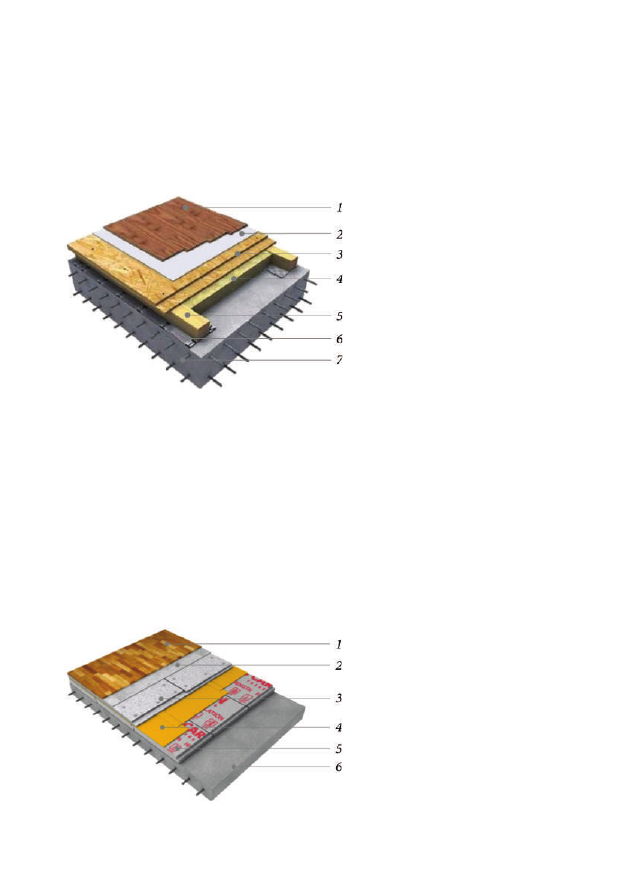

Рис. 3.26. Система звукоизоля-
ции пола по деревянным ла-
гам:

 1 — покрытие пола; 2 — под-

л ож к а ;   3   —   ч е р н о в о й   п о л ;
4 — звукоизоляционная минера-
ловатная плита ТЕХНОАКУСТИК;
5 — лаги; 6 — рулонный звукоизо-
ляционный материал Техно эласт
АКУСТИК; 7 — железобетонная

плита перекрытия

Системы звукоизоляции пола с использованием
экструзионного пенополистирола

На рис. 3.27 представлена система звукоизоляции пола с использова-

нием звукоизоляционного экструзионного пенополистирола и сборной
стяжки из ЦСП ТН-ПОЛ Стандарт. В качестве звукоизоляционного
материала применяют XPS ТЕХНОНИКОЛЬ CARBON PROF (см. раз-
дел 3.1.1). При толщине звукоизоляционной плиты 20 мм по геотек-
стильной подоснове толщиной 5 мм индекс снижения уровня ударного
шума ΔL

nw

 составляет 28 дБ.

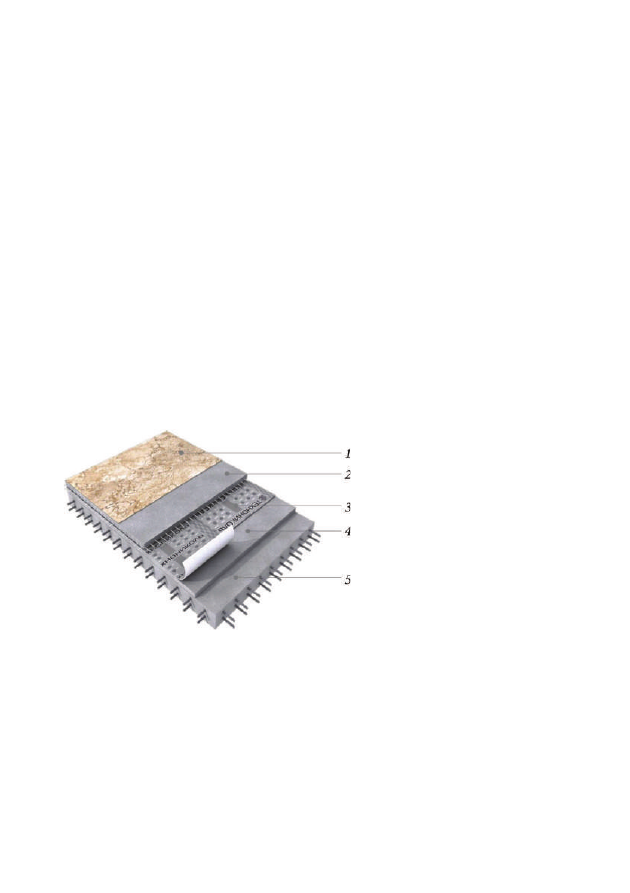

Рис. 3.27. Система звукоизоля-
ции пола ТН-ПОЛ Стандарт:

1 — чистовое покрытие пола; 2 —
материал подложки; 3 — сборная
стяжка (толщиной 50 мм); 4 — па-
роизоляционная пленка; 5 — зву-
коизоляция из XPS-плит по геотек-
стильной подоснове; 6  —  плита

перекрытия

407

Для создания системы обогрева пола при помощи электронагрева-

тельных кабелей применяется система для полов ТН-ПОЛ Термо
(рис. 3.28). Индекс снижения уровня ударного шума ΔL

nw

 такого пола

составляет 28 дБ.

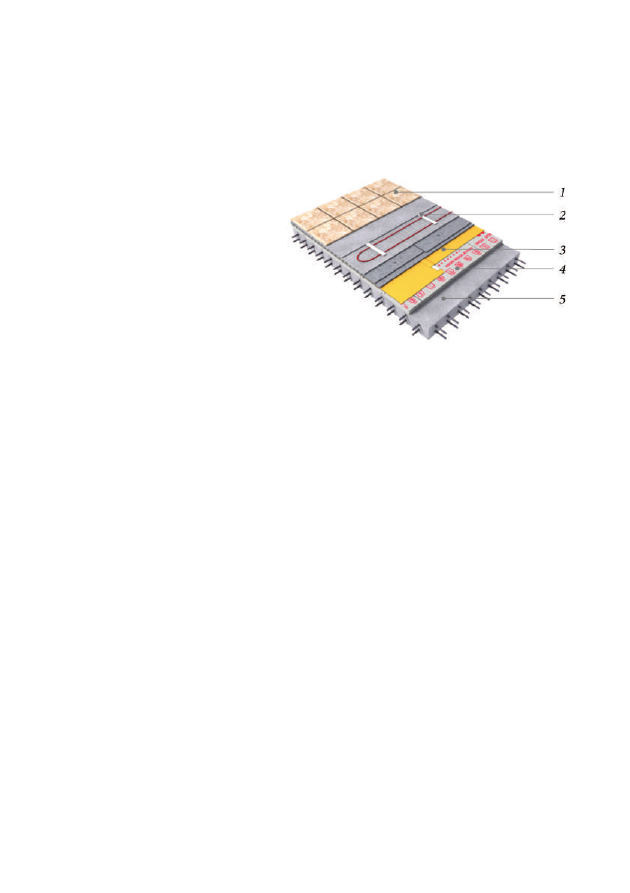

Рис.  3.28.  Система для полов
ТН-ПОЛ Термо:

1 — чистовое по-

крытие пола; 2 — цементно-песча-
ная стяжка с системой электрообо-
грева (толщиной не менее 50 мм);
3  — пароизоляционная пленка;
4 — звукоизоляция из экструзион-
ного пенополистирола ТЕХНОНИ-
КОЛЬ CARBON PROF 300; 5 — пли-

та перекрытия

Особенности монтажа «плавающего» пола

со звукоизоляционным материалом

из экструзионного пенополистирола

• Подготовка основания осуществляется аналогично подготовке к

монтажу «плавающего» пола с минераловатным звукоизоляционным
материалом.

•  Укладка плит XPS ТЕХНОНИКОЛЬ CARBON. Звукоизоляционные

плиты укладываются вплотную друг к другу с разбежкой швов. Для уве-
личения звукоизоляционных характеристик в качестве подложки под
теплоизоляционными плитами укладывается геотекстильное полотно
толщиной 3—5 мм.

•  Устройство пароизоляционного слоя. Пароизоляция выполняется

из полиэтиленовой пленки, которая раскатывается свободно с нахлеста-
ми между полотнами 200 мм и заводится на стену на высоту чистового
покрытия пола. Швы проклеиваются двухсторонним скотчем. Пароизо-
ляционный слой требуется в том случае, если перекрытие расположено
над холодными подвалами, подпольями и т.п.

• Монтаж стяжки. При устройстве «плавающего» пола стяжка не

должна вплотную примыкать к стенам. Звукоизоляция, выполненная из
экструзионных плит XPS ТЕХНОНИКОЛЬ CARBON, обладает достаточ-
ной прочностью для того, чтобы устроить легковесный пол с использо-

408

ванием в качестве распределяющего слоя сборную стяжку, выполнен-
ную в 2 слоя, например из листов ГВЛ, ОСП, ЦСП. Листы сборной стяж-
ки укладываются с разбежкой швов и скрепляются между собой клеевым
и механическим способами.

• Чистовое покрытие. После устройства стяжки производится

укладка напольного покрытия.

Система звукоизоляции пола с использованием
битумно-полимерного звукоизоляционного материала

На рис. 3.29 представлена система звукоизоляции пола с использова-

нием битумно-полимерного звукоизоляционного материала и армирован-
ной цементно-песчаной стяжки ТН-ПОЛ Акустик. В качестве звукоизо-
ляционного материала применяют Техноэласт АКУСТИК или Техно-
эласт АКУСТИК СУПЕР (см. раздел 3.1.1). Индекс снижения уровня
ударного шума ΔL

nw

 при использовании Техноэласт АКУСТИК состав-

ляет 23 дБ, а при использовании Техноэласт АКУСТИК СУПЕР — 27 дБ.

Рис. 3.29. Система звукоизоля-
ции пола ТН-ПОЛ Акустик:

1 — чистовое покрытие пола; 2 —
армированная цементно-песчаная
стяжка; 3 — звукоизоляционный
материал Техноэласт АКУСТИК
или Техноэласт АКУСТИК СУПЕР;
4 — выравнивающая стяжка; 5 —
железобетонная плита перекрытия

Особенности монтажа «плавающего» пола
со звукоизоляционными битумно-полимерными материалами

• Подготовка основания осуществляется аналогично подготовке к

монтажу «плавающего» пола с минераловатным звукоизоляционным
материалом.

•  Укладка битумно-полимерного материала. Рулон раскатывают по

основанию звукоизоляционным слоем вниз. Укладка производится с

409

заведением на стены до высоты чистового покрытия. При необходимо-
сти материал обрезают по размеру с помощью острого ножа.

• Проклейка швов. Материал Техноэласт АКУСТИК укладывается

встык, стыки проклеиваются скотчем. Материал Техноэласт АКУСТИК
СУПЕР укладывается с нахлестом 80 мм — продольный и 150 мм — по-
перечный. Нахлесты сваривают при помощи горячего воздуха. Также
для герметизации швов можно использовать самоклеящиеся ленты.

• Устройство стяжки. Цементно-песчаная стяжка выполняется со-

гласно СП 29.13330 [55] по действующим нагрузкам на покрытие пола.

Системы изоляции пола по грунту

К конструкции пола, укладываемого по грунту, наряду со звукоизо-

ляционными и прочностными, предъявляются жесткие требования по
сопротивлению теплопередаче. В ряде случаев следует учитывать воз-
действие сточных вод и других жидкостей, а также проникновение
грунтовых вод в конструкцию пола. Устройство надежных систем изо-
ляции полов позволяет создать оптимальные условия нахождения в по-
мещении людей и оборудования, а также увеличить долговечность всей
конструкции.

•  Система изоляции пола по грунту ТН-ПОЛ Классик применяется

при новом строительстве полов по грунту промышленных зданий и со-
оружений, а также малозаглубленных фундаментов. Данная система
включает бетонное основание, выполненное по профилированной мем-
бране PLANTER standard (см. раздел 3.1.1) (рис. 3.30).

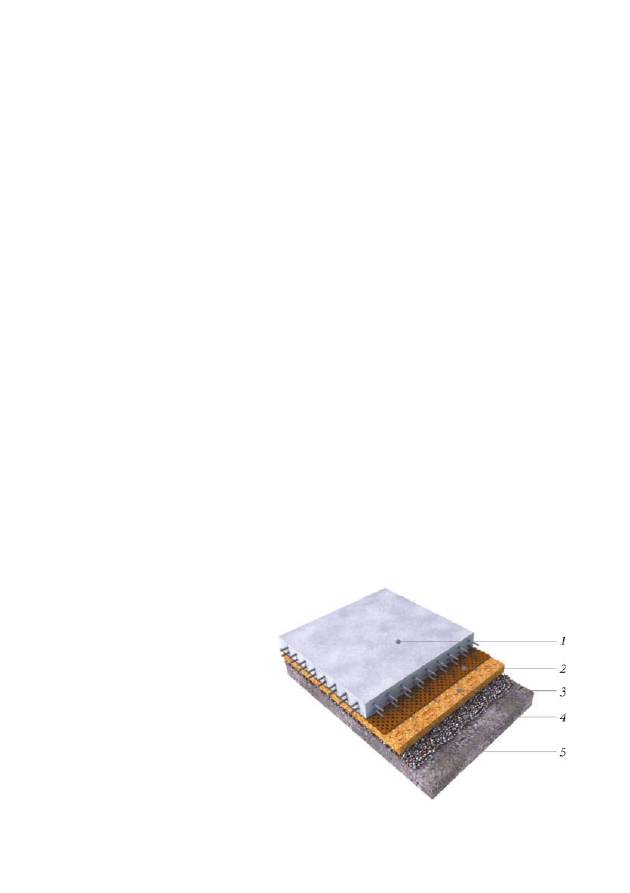

Рис.  3.30. Система ТН-ПОЛ
Классик:

1 — железобетонная пли-

та; 2 — профилированная мембра-
на PLANTER standard; 3 — песча-
ная подготовка; 4 — щебеночная

подготовка; 5 — грунт основания
