филей в одной плоскости и во взаимно перпендикулярных направлени-
ях применяется одноуровневый соединитель («краб») (рис. 3.33, ж). Для
соединения и крепежа потолочных профилей в разных уровнях и во
взаимно перпендикулярных направлениях применяется двухуровневый
соединитель (рис. 3.33, з). Для защиты наружных углов обшивки ис-
пользуют перфорированные угловые профили 25×25 мм (рис. 3.33, и).

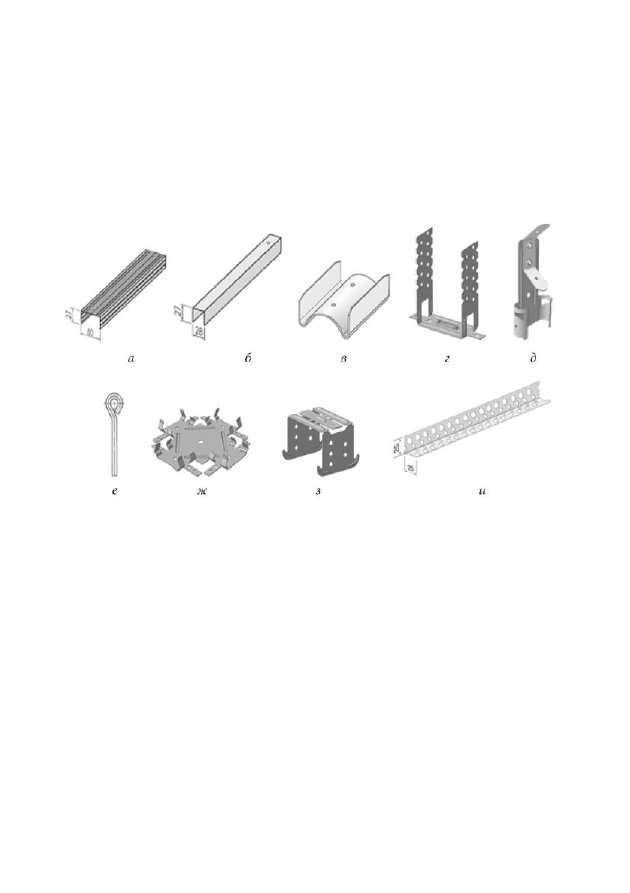

Рис. 3.33. Элементы каркаса подвесных потолков:

а — потолочный профиль

ПП 60×27; б — профиль направляющий ПН 27×28: в — удлинитель профилей;

г — подвес прямой; д — подвес анкерный; е — стержень (тяга); ж — одноуровневый

соединитель; з — двухуровневый соединитель; и — перфорированный

угловой профиль

•  Листы гипсокартонные ГКЛ, гипсоволокнистые ГВЛ
В системах подвесных потолков применяются гипсокартонные и гип-

соволокнистые листы  (см. раздел 3.1.2). Для помещений с сухим и нор-
мальным влажностными режимами применяют обычные ГКЛ и ГВЛ.
Для помещений с повышенной влажностью (до 80—85 %) применяют
влагостойкие ГКЛВ и ГВЛВ. Для огнестойких конструкций, к которым
предъявляются повышенные требования огнестойкости, предназначе-
ны гипсокартонные плиты с повышенной сопротивляемостью воздей-
ствию открытого пламени (ГКЛО), а также влагостойкие с повышенной
сопротивляемостью воздействию открытого пламени (ГКЛВО).

416

•  Минераловатные плиты и маты применяют в качестве тепло-, зву-

коизоляционного слоя в подвесных потолках при строительстве и ре-
монте зданий и сооружений различного назначения (см. раздел 3.1.1).
Воздушный промежуток между несущим основанием и обшивкой под-
весного потолка выполняют толщиной 40—50 мм и полностью запол-
няют звукоизолирующим материалом. Индекс изоляции воздушного
шума перекрытия с подвесным потолком R

w

 определяют путем прибав-

ления к индексу изоляции воздушного шума основного базового осно-
вания (железобетонного, бетонного) 3 дБ — при заполнении полости
тепло-, звукоизолирующим материалом и 2 дБ — при его отсутствии и
облицовке одним слоем ГКЛ.

Последовательность монтажа сплошных подвесных
потолков

• Разметка. Монтаж подвесного потолка начинается с разметки мест

расположения профилей и крепления подвесов. Стены размечаются с
помощью гидроуровня, лазерного или строительного уровня на взаим-
но перпендикулярные оси. Затем производится подводка всех коммуни-
каций и крепление всех встраиваемых предметов к основному потолку.
Высота подвесного потолка составляет около 5 см, а при использовании
встроенных светильников — не менее 10 см.

•  Установка направляющего профиля. Направляющий профиль мон-

тируется по периметру помещения согласно размеченным осям. Для
крепления используют пластмассовые дюбели с шурупами 8×80 мм или
саморезами по дереву 4×60 мм. Шаг дюбелей составляет 500 мм
(рис. 3.34, а).

• Установка подвесов. Для крепления подвесов делают разметку с

шагом 400 мм. Прямой подвес крепится дюбель-шурупами или само-
резами по дереву.

•  Установка потолочного профиля. Потолочный профиль крепится

с помощью подвесов к направляющему профилю с шагом 600 мм
(рис. 3.34, б).

• Упрочнение системы. Для придания конструкции необходимой

жесткости с помощью соединителей монтируются поперечные пере-
мычки из потолочного профиля с шагом в 600 мм (рис. 3.34, в). Если
помещение узкое (коридор), то использование поперечных направляю-
щих необязательно.

417

•  Укладка звукоизоляционных плит. Установка минераловатных плит

ТЕХНОАКУСТИК происходит без дополнительного крепления, вра-
спор. Благодаря их ширине (600 мм) они плотно укладываются между
стоечными профилями (рис. 3.34, г). Для правильной работы тепло-,
звукоизоляции не допускается образования щелей.

• Обшивка. Листы ГКЛ или ГВЛ нарезаются нужного размера стро-

ительным ножом, торцы зачищаются наждачной бумагой. При необхо-
димости делаются отверстия под встраиваемые светильники. Листы
монтируют по направляющим. Укладка плит осуществляется с разбеж-
кой — чередованием целых листов и их половинок (рис. 3.34, д). Монтаж
осуществляется саморезами 3,5×25 мм с мелкой резьбой, шляпки ута-
пливаются в лист на 0,5—1,0 мм. Шаг крепления составляет 100 мм. При
двухслойной обшивке шаг саморезов на первом слое составляет 300 мм.

• Чистовая отделка. Стыки между обшивными плитами заделыва-

ются специальной армирующей лентой и шпаклюются, затем осущест-
вляется чистовая отделка.

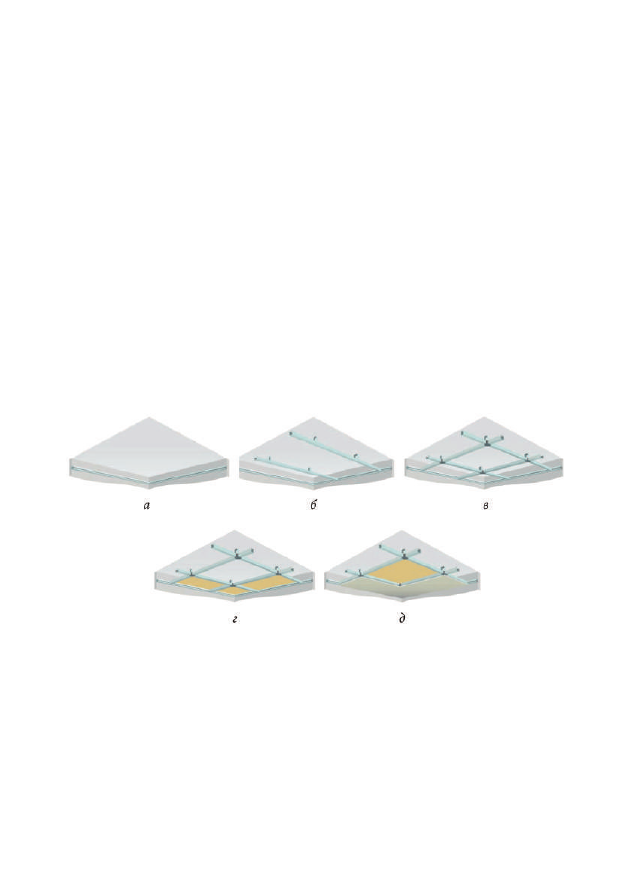

Рис. 3.34. Последовательность монтажа сплошных подвесных потолков

Система подвесного потолка со стальным каркасом с минераловат-

ной звукоизоляцией имеет индекс изоляции воздушного шума R

w

 = 50 дБ

при толщине перекрытия 140 мм. Звукоизоляционный слой толщиной
50 мм увеличивает общую звукоизоляцию перекрытия на 11 дБ, а тол-
щиной 100 мм — на 15 дБ. Частотная характеристика звукопоглощаю-
щего потолка может регулироваться путем изменения расстояния от
перекрытия.

418

Модульные подвесные потолки

Модульные подвесные потолки состоят из несущего каркаса, к кото-

рому крепятся отдельные потолочные модули. Несущий каркас состоит
из основных несущих реек, промежуточных реек и пристенных уголков.
Каркас крепится к базовой поверхности при помощи специальных под-
вес. Так как подвесы имеют разную длину, можно подобрать необходи-
мое расстояние между базовой поверхностью и потолком, определить
высоту потолка. Нижняя полка металлического каркаса может быть
выделена или скрыта.

Существует несколько типов модульных подвесных потолков.
• Кассетные потолки монтируются из отдельных плит, которые

укладываются на специальные несущие профили (рис. 3.35). Плиты мо-
гут быть изготовлены из различных материалов: гипсокартона, мине-
ральной и стеклянной ваты, металла, гипса, пластмассы, дерева. Наи-
более распространенные размеры плит — 600×600 или 600×1200 мм
толщиной 12,5—30 мм. Кассетные потолки подходят для офисов, мага-
зинов, административных зданий; они легко устанавливаются и ремон-
тируются.

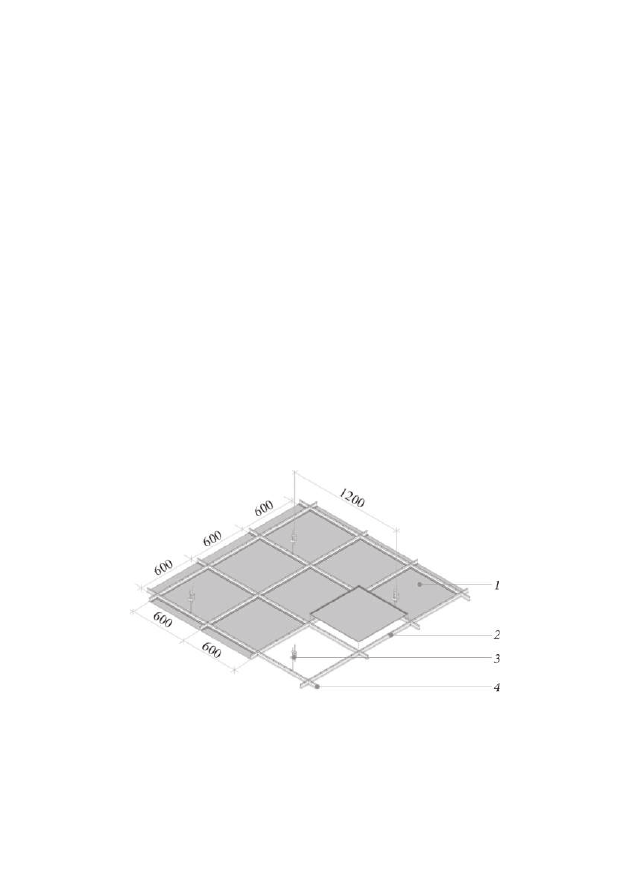

Рис. 3.35. Кассетный подвесной потолок:

1 — кассета;

2 — поперечный профиль; 3 — подвес; 4 — несущий профиль

• Реечные потолки собираются из готовых потолочных реек. Про-

фили реечных потолков представляют собой длинные и узкие алюми-

419

ниевые или пластиковые рейки, которые стыкуются между собой за-
гнутыми краями (рис. 3.36). Часто используются панели длиной 3—4 м,
ширина рейки обычно составляет 10 см. Реечные потолки легко монти-
ровать на криволинейных поверхностях, однако следует учитывать, что
они сокращают высоту потолков на 4—20 см.

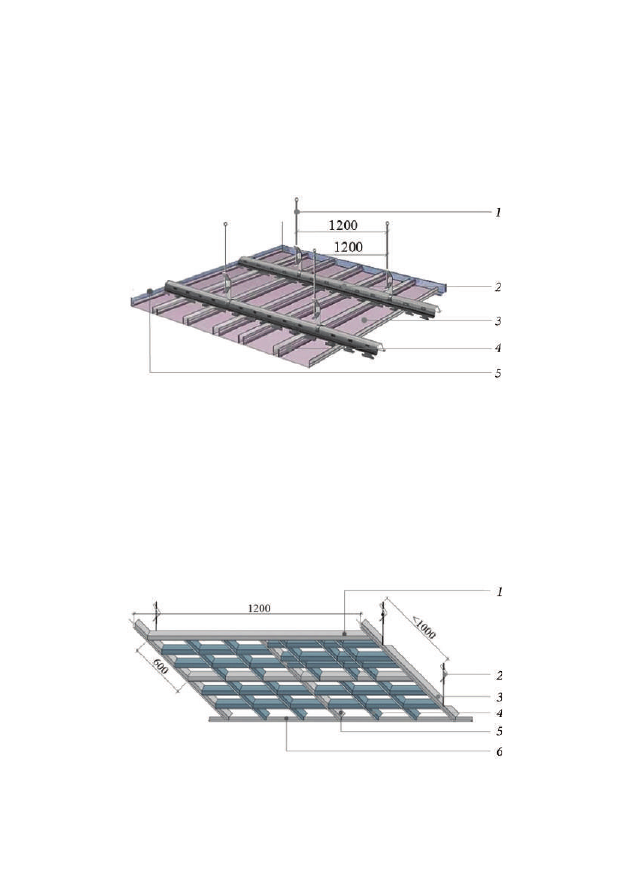

Рис. 3.36. Реечный подвесной потолок:

1 — подвес с зажимом и стержнем;

2 — универсальная несущая шина; 3 — панель открытого типа; 4 — поперечный

профиль; 5 — пристенный уголок

• Ячеистые потолки представляют собой металлические решетки,

через которые просматривается внутреннее пространство. Форма ячеек
может быть самой разнообразной: квадратной, овальной, круглой и т.д.
Данный вид потолка распространен в кинотеатрах, ресторанах, боль-
ших торговых помещениях (рис. 3.37).

Рис. 3.37. Подвесной ячеистый потолок Грильято «Пирамидальный»:

1, 3, 5 — несущая направляющая; 2 — подвес; 4 — решетка; 6 — уголок
