Часто при строительстве и проектировании зданий проектировщи-

ки сталкиваются с таким понятием, как бетонная подготовка, которая
служит для обеспечения удобства выполнения бетонных работ и не
учитывается при расчетах бетонного основания. Она выполняется из
низкомарочного бетона (В7,5) с целью получения ровной поверхности,
по которой будут проводиться последующие бетонные и гидроизоляци-
онные работы. При возведении зданий с низким уровнем грунтовых вод
применяется только противокапиллярная горизонтальная гидроизоля-
ция плиты. В таком случае можно избежать применения бетонной под-
готовки, используя профилированную полимерную мембрану PLANTER
standard, которая создает оптимальные условия для твердения бетона,
потому что необходимое бетону «цементное молоко» не уходит в грунт.
Шипованная поверхность мембраны придает ей необходимую жест-
кость, что позволяет укладывать непосредственно на нее арматурный
каркас и бетонировать, а также предотвращает смещения в процессе
производства работ.

Рулоны мембраны PLANTER standard скрепляются между собой спе-

циальной самоклеящейся лентой.

•  Система ТН-ПОЛ Гидро (рис. 3.31) применяется при строительстве

торговых центров, промышленных объектов с устройством полов по
грунту, расположенных в зоне с высоким уровнем грунтовых вод.

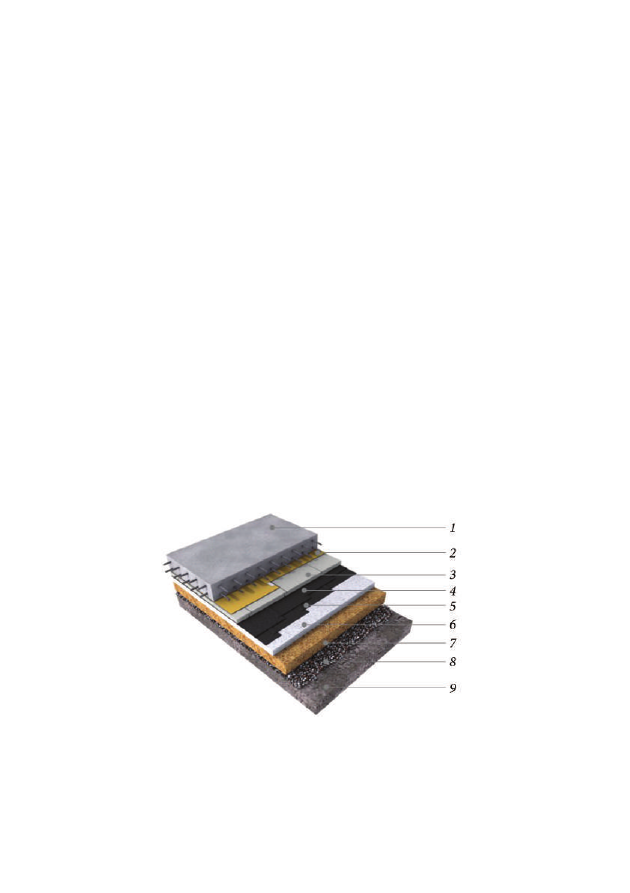

Рис. 3.31. Система ТН-ПОЛ Гидро:

1 — железобетонная плита; 2 — паро-

изоляционная пленка; 3 — плиты из экструзионного пенополистирола XPS
ТЕХНОНИКОЛЬ CARBON PROF; 4 — рулонный гидроизоляционный материал
Техноэласт ЭПП;  5  — праймер битумный; 6  — бетонная подготовка;

7 — песчаная подготовка; 8 — щебеночная подготовка; 9 — грунт основания

411

В качестве гидроизоляции используется уложенный в 2 слоя рулон-

ный битумно-полимерный материал Техноэласт ЭПП (см. главу 1, раз-
дел 1.1.1), который отличается высокими физико-механическими харак-
теристиками и надежностью. Гидроизоляционные слои наплавляются
по предварительно огрунтованному основанию путем нанесения прай-
мера. Наплавление слоев Техноэласт ЭПП осуществляется с нахлестом.

Применение плит из экструзионного пенополистирола XPS ТЕХНО-

НИКОЛЬ CARBON PROF в конструкции полов по грунту предусматри-
вается для обеспечения нормируемой температуры поверхности пола,
а также в зонах примыкания пола к наружным стенам для предотвра-
щения промерзания конструкции. Применение экструзионного пено-
полистирола также позволяет избежать устройства защитной стяжки
над гидроизоляционным слоем, что приводит к дополнительной эко-
номии.

Необходимость устройства пароизоляции в каждом конкретном слу-

чае определяется расчетом сопротивления паропроницанию в соответ-
ствии с указаниями СП 50.13330.2012 [61].

 3.2.3. Системы звукоизоляции потолков

Подвесные потолки представляют собой конструкцию, включающую

стальной каркас, подвешиваемый к перекрытию или покрытию, обши-
тый со стороны помещения одним или двумя слоями ГКЛ или специ-
альных листов: акустических, огнестойких, влагостойких. В надпото-
лочном пространстве размещают электропроводку и другие инженер-
ные системы.

Помимо отделки помещения обшивка может выполнять теплозвуко-

изоляционные и огнезащитные функции. В этом случае пространство
между обшивкой и базовым потолком частично или полностью запол-
няется теплоизоляционными плитами или матами. Звукоизоляция
 потолков позволяет значительно улучшить акустический комфорт по-
мещения. При устройстве звукоизоляции потолков распространение
звука уменьшается не только в вертикальном направлении, но и в гори-
зонтальном.

По конструкционным признакам подвесные потолки подразделяют

на 2 вида: сплошные (потолки с закрытым каркасом) и модульные (по-
толки с открытым каркасом) [82].

412

Подвесные системы сплошных потолков

Каркас сплошного гипсокартонного потолка выполняется из специ-

альных металлических оцинкованных профилей или из деревянных
брусков хвойных пород. С помощью монтажных подвесов основные
профили каркаса подвешиваются к базовому потолку, к ним крепятся
несущие профили, на которые монтируются гипсокартонные листы
(рис. 3.32).

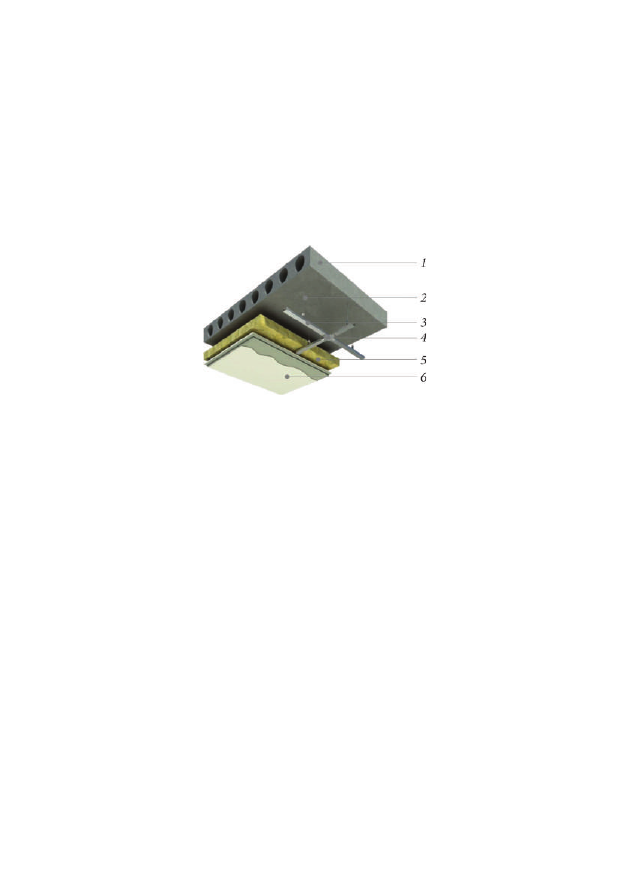

Рис. 3.32. Подвесная система сплошного потолка:

1 — основание потолка;

2 — прямой подвес; 3 — потолочный профиль; 4 — соединитель профилей одно-

уровневый; 5 — звукоизоляционный материал ТЕХНОАКУСТИК; 6 — обшивка ГКЛ

В зависимости от способа расположения несущих профилей суще-

ствуют 2 типа подвесных систем, собираемых непосредственно при
монтаже:

•  одноуровневые — при размещении профилей на одном уровне (од-

ной плоскости);

•  двухуровневые — при размещении профилей на двух уровнях.
Каркасы могут быть выполнены одноосными и двухосными:
•  одноосные — направляющие профили расположены только в од-

ном направлении;

•  двухосные — направляющие профили расположены во взаимно

перпендикулярных направлениях.

В табл. 3.27 представлены 3 варианта конструкции каркаса:
•  одноосный одноуровневый каркас;
•  двухосный одноуровневый, в котором основные и перпендикуляр-

ные к ним несущие профили расположены на одном уровне (встык);

•  двухосный двухуровневый, в котором основные и перпендикуляр-

ные к ним несущие профили расположены на разных уровнях (внахлест).

413

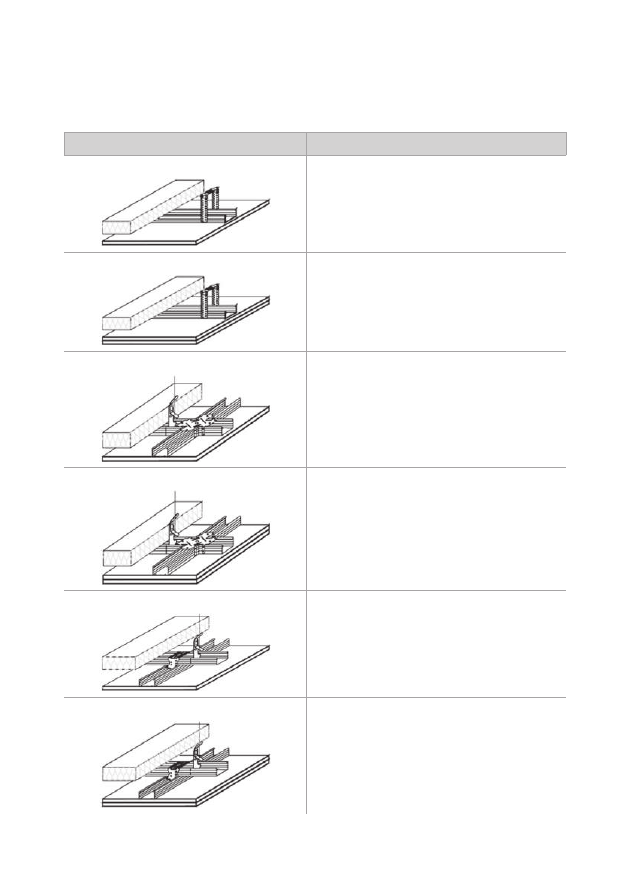

Таблица 3.27

Типы подвесных потолков

Эскиз и тип потолка

Описание конструкции

ПП11

Стальной одноосный каркас с тепло-, звуко-
изоляцией из плит или матов из минераль-
ного волокна, обшитый одним слоем ГКЛ

ПП12

Стальной одноосный каркас с тепло-, звуко-
изоляцией из плит или матов из минераль-
ного волокна, обшитый двумя слоями ГКЛ

ПП211

Стальной двухосный одноуровневый кар-
кас с тепло-, звукоизоляцией из плит или
матов из минерального волокна, обшитый
одним слоем ГКЛ

ПП212

Стальной двухосный одноуровневый кар-
кас с тепло-, звукоизоляцией из плит или
матов из минерального волокна, обшитый
двумя слоями ГКЛ

ПП221

Стальной двухосный двухуровневый каркас
с тепло-, звукоизоляцией из плит или матов
из минерального волокна, обшитый одним
слоем ГКЛ

ПП222

Стальной двухосный двухуровневый каркас
с тепло-, звукоизоляцией из плит или матов
из минерального волокна, обшитый двумя
слоями ГКЛ

414

Одноосный каркас рекомендуется для потолков небольшой площади

и узких помещений. Двухосный одноуровневый каркас применяется
при однослойной обшивке потолка, так как при этом обеспечивается
подложка под всеми швами между листами. Двухосный двухуровневый
каркас предпочтителен при двухслойной обшивке потолка, так как при
этом используются полноразмерные несущие профили, работающие по
неразрезной схеме.

В конструкции двухуровневого потолка основные и несущие про-

фили не имеют жесткого крепления к стене. При небольших прогибах
несущих конструкций перекрытия, вибрации или деформации стен по-
лотно такого потолка всегда находится в горизонтальном положении,
что значительно задерживает процесс трещинообразования в стыко-
вочных швах.

В одноуровневом потолке все профили крепят к стене. Такую кон-

струкцию потолка, как правило, применяют в тех зданиях, где закончи-
лись все усадочные явления и отсутствует вибрация.

Двухуровневые потолки по сравнению с одноуровневыми уменьша-

ют высоту помещения на толщину основного профиля.

Основные элементы подвесных потолков

•  Оцинкованные металлические профили. Каркас состоит из пото-

лочных профилей ПП 60×27 (рис. 3.33, а) и профилей направляющих
(периметральных) ПН 27×28, 50×40, 75×40, 100×40, располагаемых по
контуру помещения (рис. 3.33, б). Кроме того, в комплект каркаса входит
удлинитель профилей (рис. 3.33, в). Для фиксации потолочных профи-
лей на несущих конструкциях применяются прямые или анкерные под-
весы (рис. 3.33, г, д), которые служат для создания надпотолочного про-
странства. Прямые подвесы изготавливаются в виде развернутой пер-
форированной полосы размером 300×30×0,9 мм; перед креплением
подвесов боковые полосы необходимо отогну ть до получения
П-образной формы. В комплект анкерного подвеса входит стержень
(тяга) с кольцом диаметром 4 мм и длиной, определяемой конкретным
проектом (рис. 3.33, е). Стержень крепится к подвесу через отверстия в
зажимной пластине. Несущая способность прямого подвеса составляет
40 кг, анкерного — 25 кг. Для соединения и крепежа потолочных про-
